  1. CH6資料通訊 指導老師:鄭滄祥 主任 組 員:王薇婷 陳鈺婷

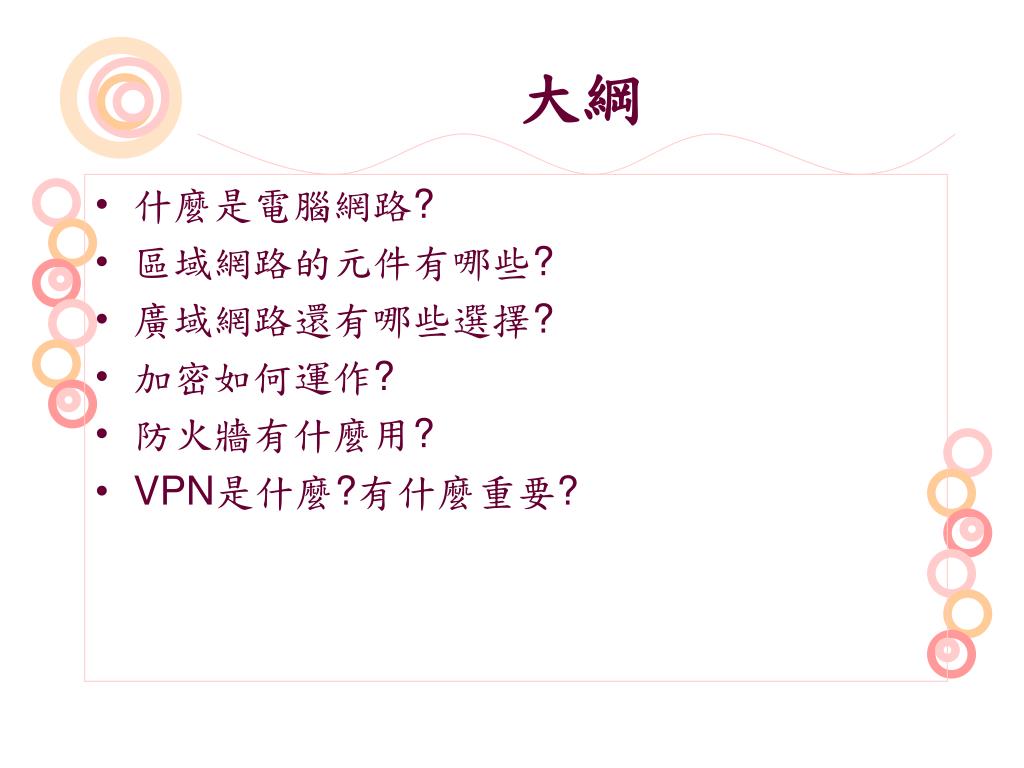

  2. 大綱 • 什麼是電腦網路? • 區域網路的元件有哪些? • 廣域網路還有哪些選擇? • 加密如何運作? • 防火牆有什麼用? • VPN是什麼?有什麼重要?

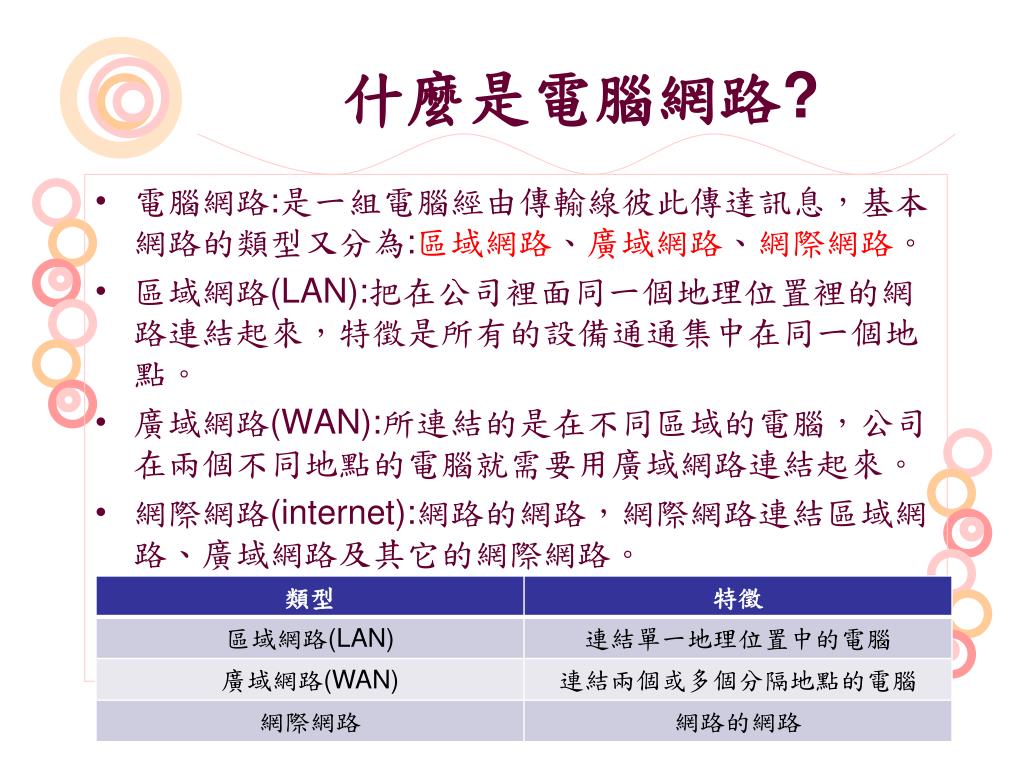

  3. 什麼是電腦網路? • 電腦網路:是一組電腦經由傳輸線彼此傳達訊息，基本網路的類型又分為:區域網路、廣域網路、網際網路。 • 區域網路(LAN):把在公司裡面同一個地理位置裡的網路連結起來，特徵是所有的設備通通集中在同一個地點。 • 廣域網路(WAN):所連結的是在不同區域的電腦，公司在兩個不同地點的電腦就需要用廣域網路連結起來。 • 網際網路(internet):網路的網路，網際網路連結區域網路、廣域網路及其它的網際網路。

  4. 區域網路的元件有哪些? • 區域網路是一群在單一公司地點的電腦連結在一起。電腦之間的距離通常不超過800公尺。 • 區域網路中的每個裝置、設備都有一個叫做網路卡(NIC)的硬體元件，把它們的電路系統和纜線連接起來。 • 每一個網路卡都有獨特的識別證號，叫作媒體存取控制地址(MACaddress)

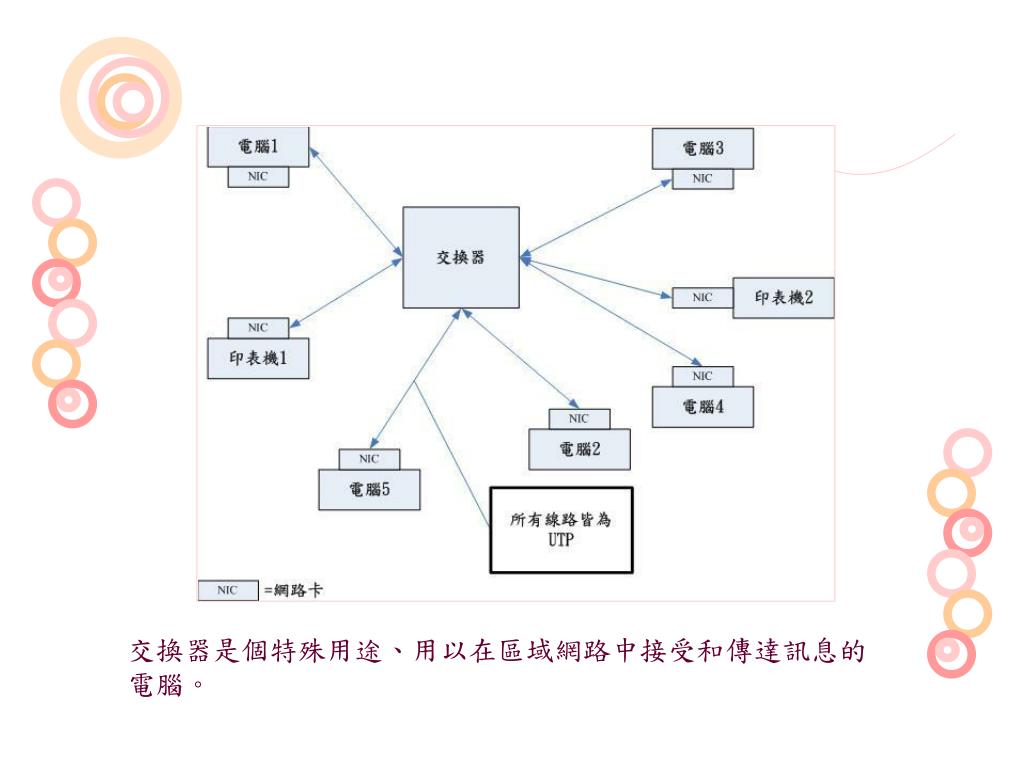

  5. 交換器是個特殊用途、用以在區域網路中接受和傳達訊息的電腦。交換器是個特殊用途、用以在區域網路中接受和傳達訊息的電腦。

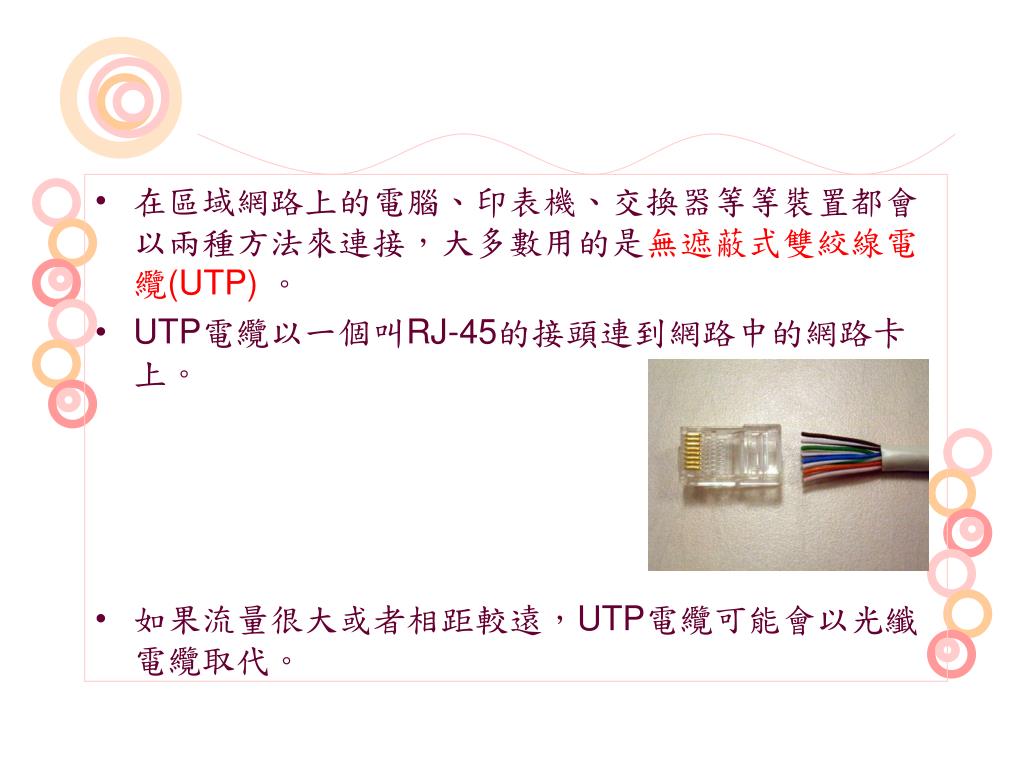

  6. 在區域網路上的電腦、印表機、交換器等等裝置都會以兩種方法來連接，大多數用的是無遮蔽式雙絞線電纜(UTP) 。 • UTP電纜以一個叫RJ-45的接頭連到網路中的網路卡上。 • 如果流量很大或者相距較遠，UTP電纜可能會以光纖電纜取代。

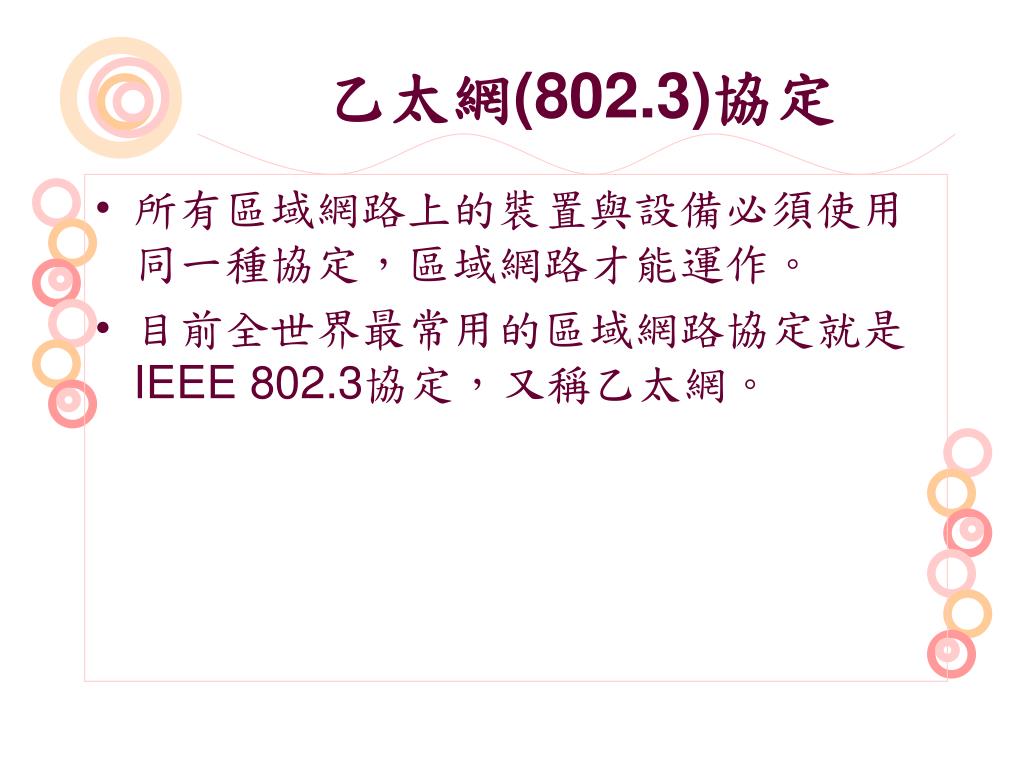

  7. 乙太網(802.3)協定 • 所有區域網路上的裝置與設備必須使用同一種協定，區域網路才能運作。 • 目前全世界最常用的區域網路協定就是IEEE 802.3協定，又稱乙太網。

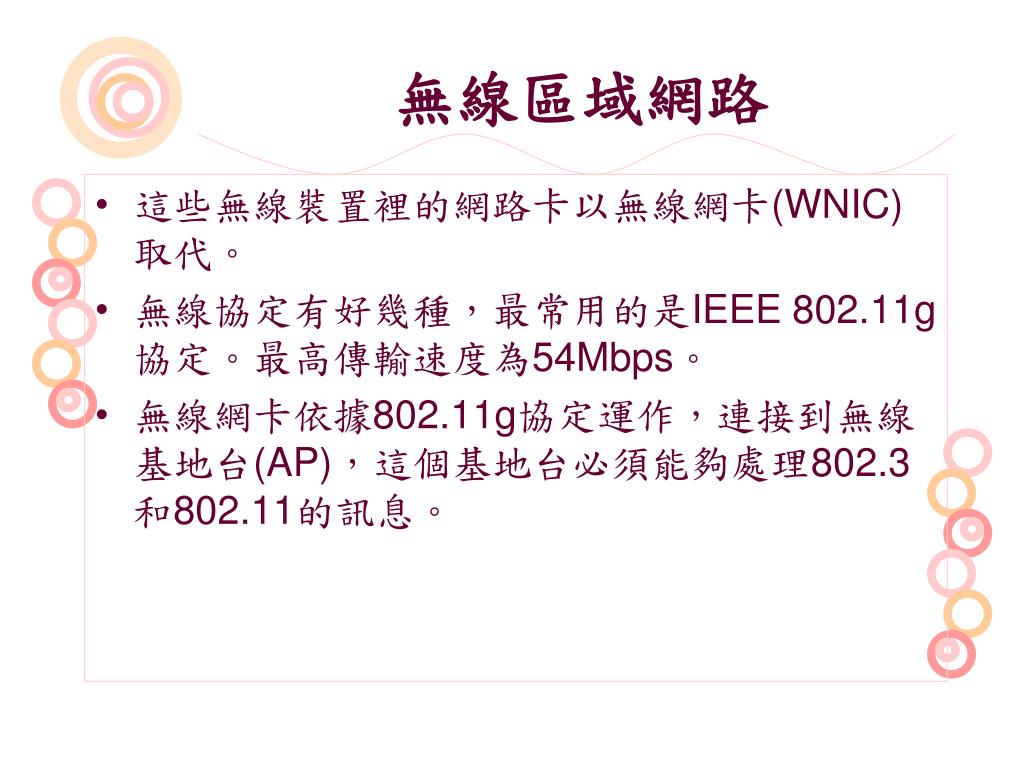

  8. 無線區域網路 • 這些無線裝置裡的網路卡以無線網卡(WNIC)取代。 • 無線協定有好幾種，最常用的是IEEE 802.11g協定。最高傳輸速度為54Mbps。 • 無線網卡依據802.11g協定運作，連接到無線基地台(AP)，這個基地台必須能夠處理802.3和802.11的訊息。

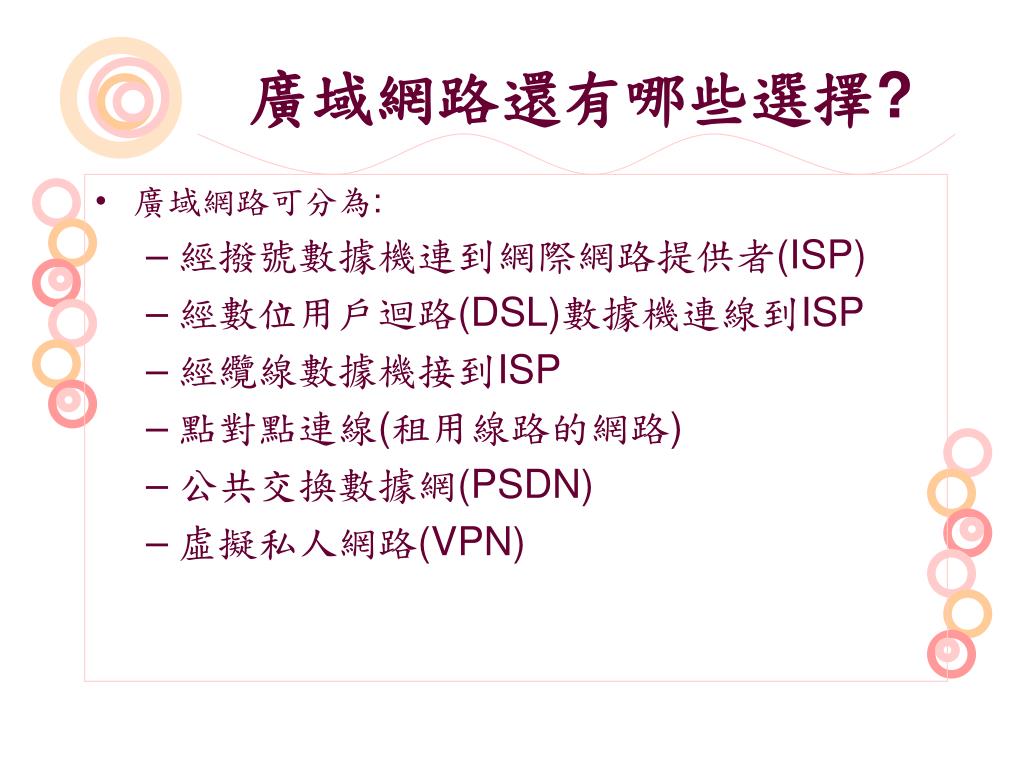

  9. 廣域網路還有哪些選擇? • 廣域網路可分為: • 經撥號數據機連到網際網路提供者(ISP) • 經數位用戶迴路(DSL)數據機連線到ISP • 經纜線數據機接到ISP • 點對點連線(租用線路的網路) • 公共交換數據網(PSDN) • 虛擬私人網路(VPN)

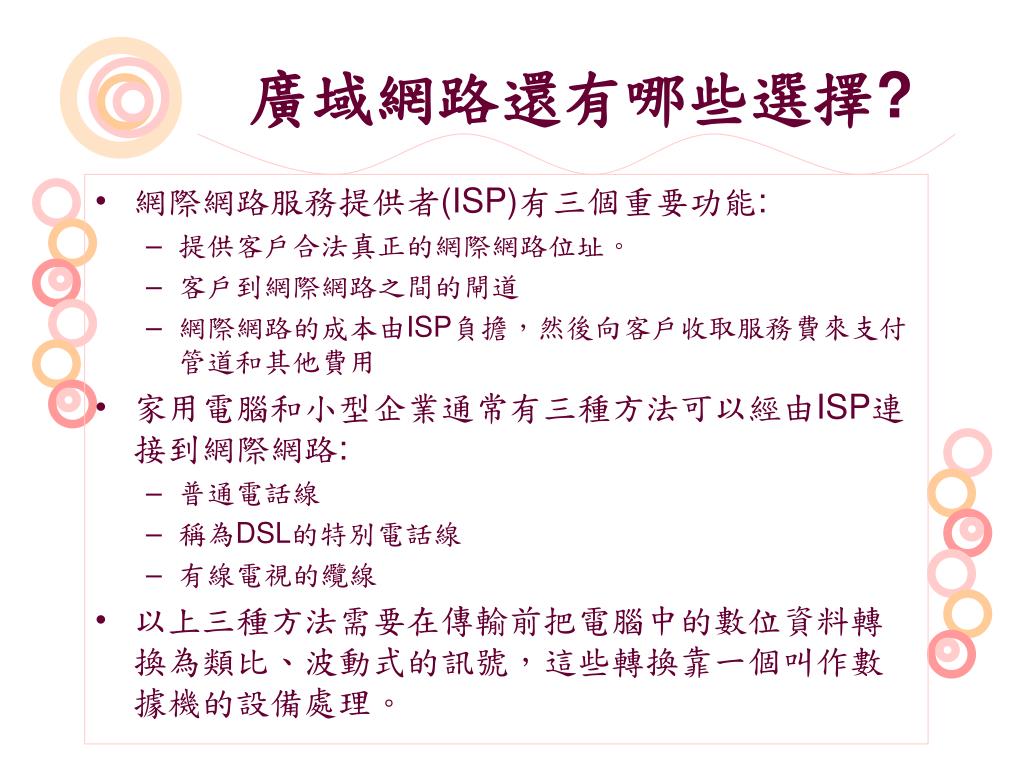

  10. 廣域網路還有哪些選擇? • 網際網路服務提供者(ISP)有三個重要功能: • 提供客戶合法真正的網際網路位址。 • 客戶到網際網路之間的閘道 • 網際網路的成本由ISP負擔，然後向客戶收取服務費來支付管道和其他費用 • 家用電腦和小型企業通常有三種方法可以經由ISP連接到網際網路: • 普通電話線 • 稱為DSL的特別電話線 • 有線電視的纜線 • 以上三種方法需要在傳輸前把電腦中的數位資料轉換為類比、波動式的訊號，這些轉換靠一個叫作數據機的設備處理。

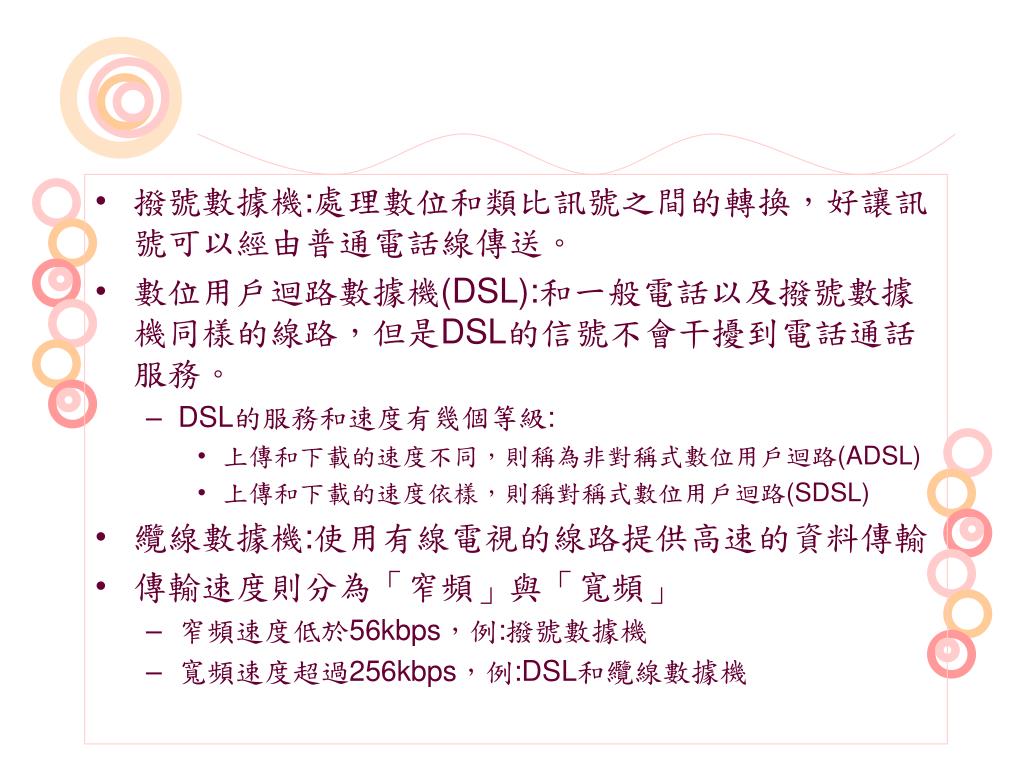

  11. 撥號數據機:處理數位和類比訊號之間的轉換，好讓訊號可以經由普通電話線傳送。撥號數據機:處理數位和類比訊號之間的轉換，好讓訊號可以經由普通電話線傳送。 • 數位用戶迴路數據機(DSL):和一般電話以及撥號數據機同樣的線路，但是DSL的信號不會干擾到電話通話服務。 • DSL的服務和速度有幾個等級: • 上傳和下載的速度不同，則稱為非對稱式數位用戶迴路(ADSL) • 上傳和下載的速度依樣，則稱對稱式數位用戶迴路(SDSL) • 纜線數據機:使用有線電視的線路提供高速的資料傳輸 • 傳輸速度則分為「窄頻」與「寬頻」 • 窄頻速度低於56kbps，例:撥號數據機 • 寬頻速度超過256kbps，例:DSL和纜線數據機

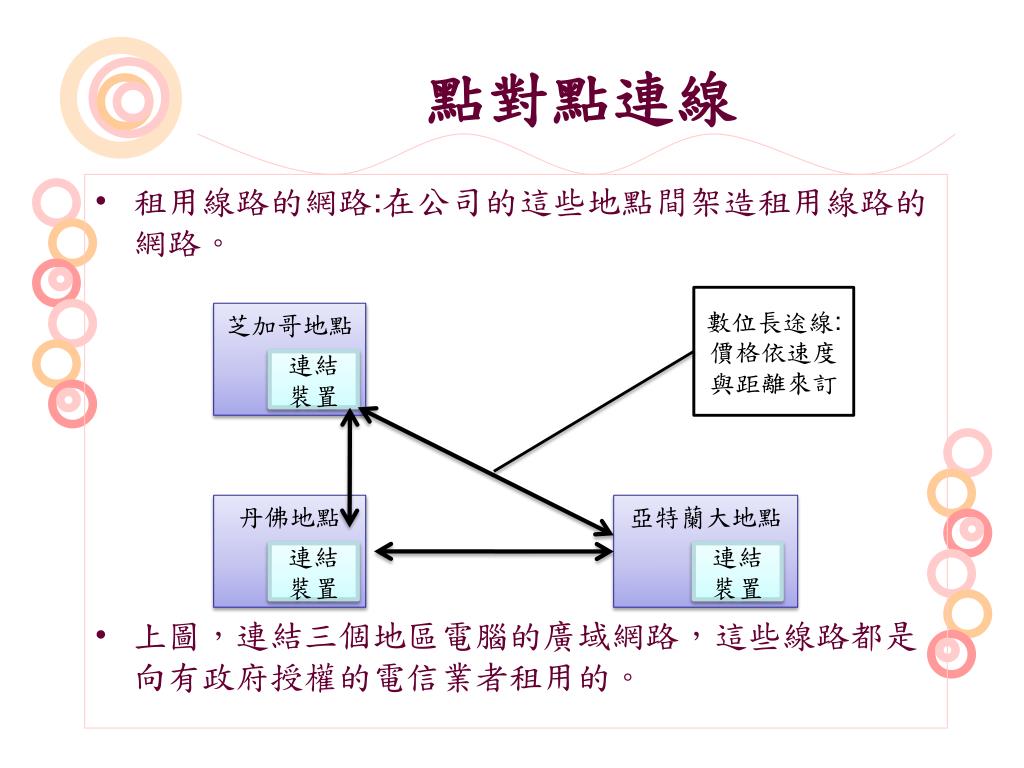

  12. 點對點連線 • 租用線路的網路:在公司的這些地點間架造租用線路的網路。 • 上圖，連結三個地區電腦的廣域網路，這些線路都是向有政府授權的電信業者租用的。 數位長途線:價格依速度與距離來訂 芝加哥地點 連結裝置 丹佛地點 亞特蘭大地點 連結裝置 連結裝置

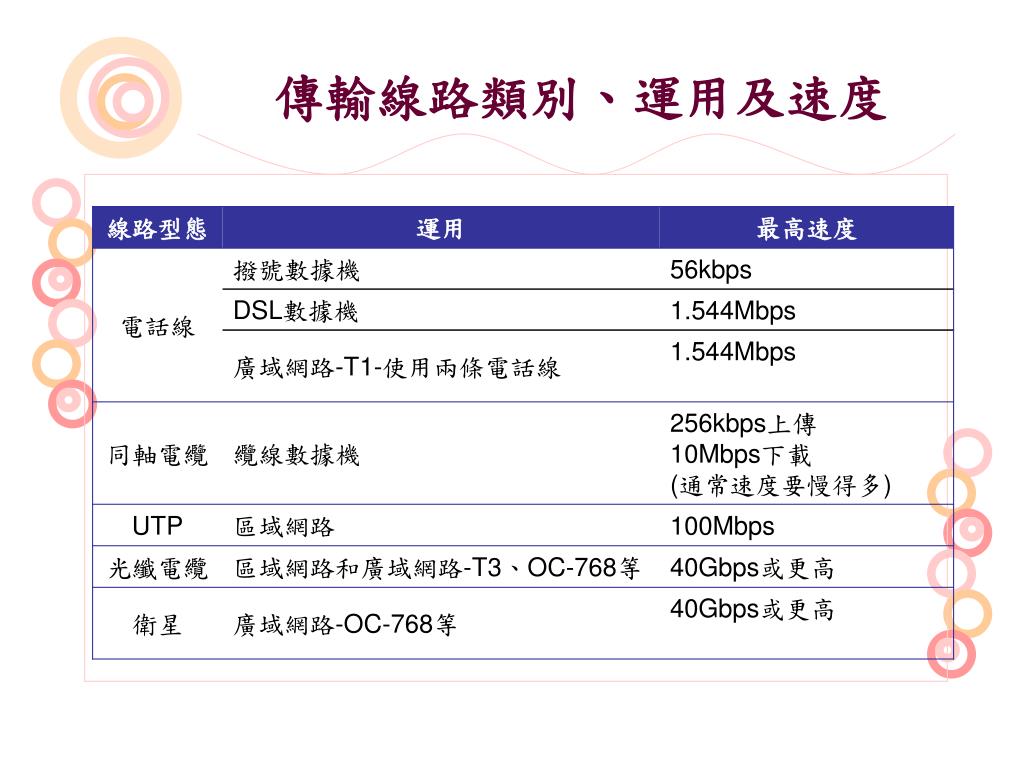

  13. 傳輸線路類別、運用及速度

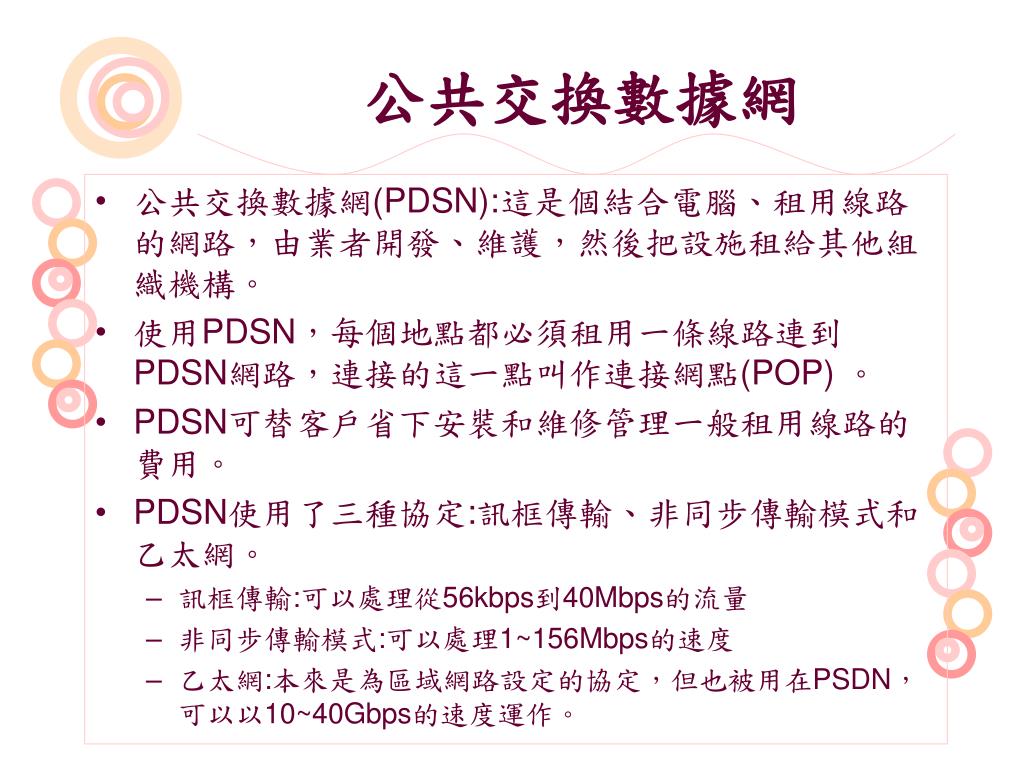

  14. 公共交換數據網 • 公共交換數據網(PDSN):這是個結合電腦、租用線路的網路，由業者開發、維護，然後把設施租給其他組織機構。 • 使用PDSN，每個地點都必須租用一條線路連到PDSN網路，連接的這一點叫作連接網點(POP) 。 • PDSN可替客戶省下安裝和維修管理一般租用線路的費用。 • PDSN使用了三種協定:訊框傳輸、非同步傳輸模式和乙太網。 • 訊框傳輸:可以處理從56kbps到40Mbps的流量 • 非同步傳輸模式:可以處理1~156Mbps的速度 • 乙太網:本來是為區域網路設定的協定，但也被用在PSDN，可以以10~40Gbps的速度運作。

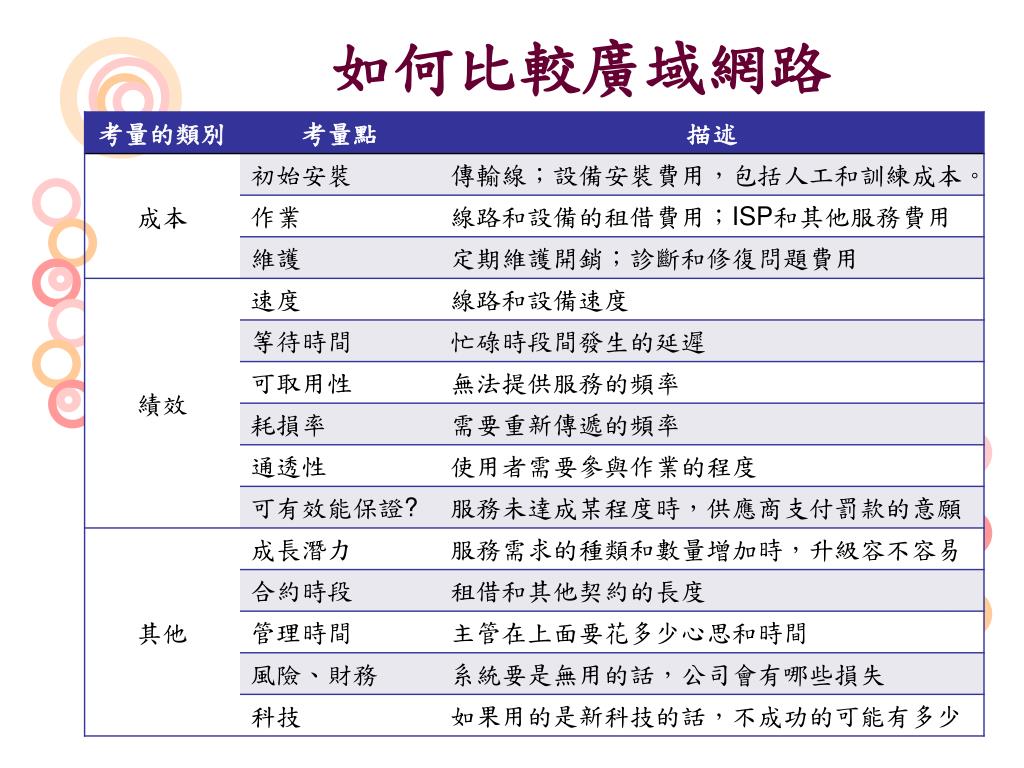

  15. 如何比較廣域網路

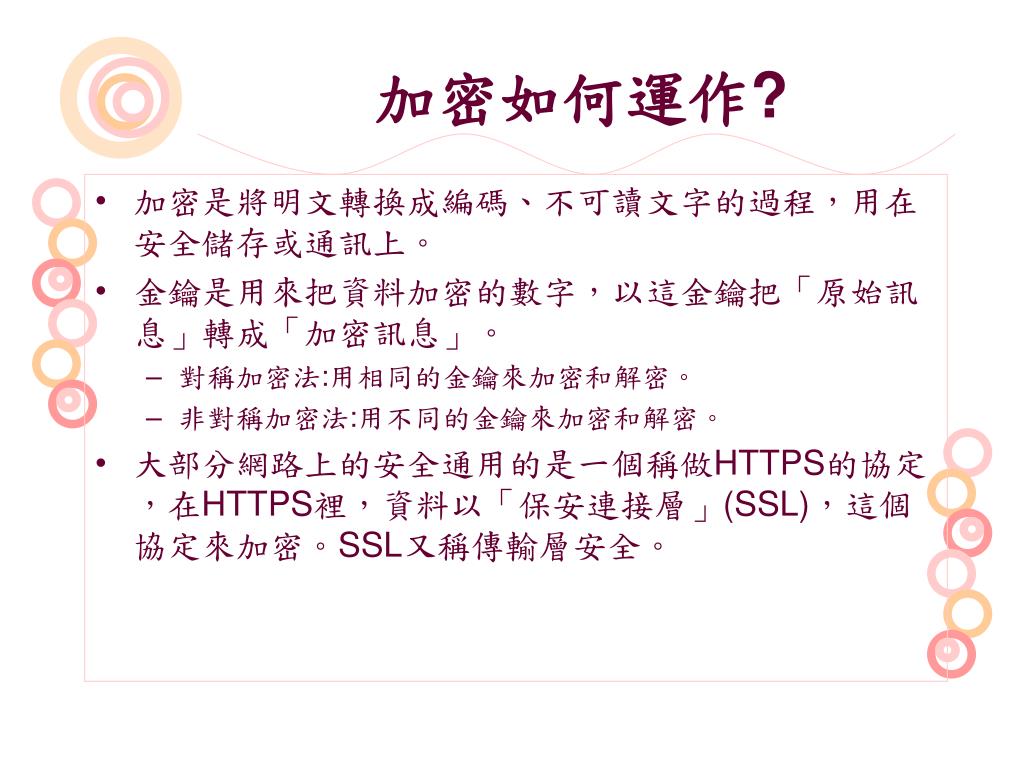

  16. 加密如何運作? • 加密是將明文轉換成編碼、不可讀文字的過程，用在安全儲存或通訊上。 • 金鑰是用來把資料加密的數字，以這金鑰把「原始訊息」轉成「加密訊息」。 • 對稱加密法:用相同的金鑰來加密和解密。 • 非對稱加密法:用不同的金鑰來加密和解密。 • 大部分網路上的安全通用的是一個稱做HTTPS的協定，在HTTPS裡，資料以「保安連接層」(SSL)，這個協定來加密。SSL又稱傳輸層安全。

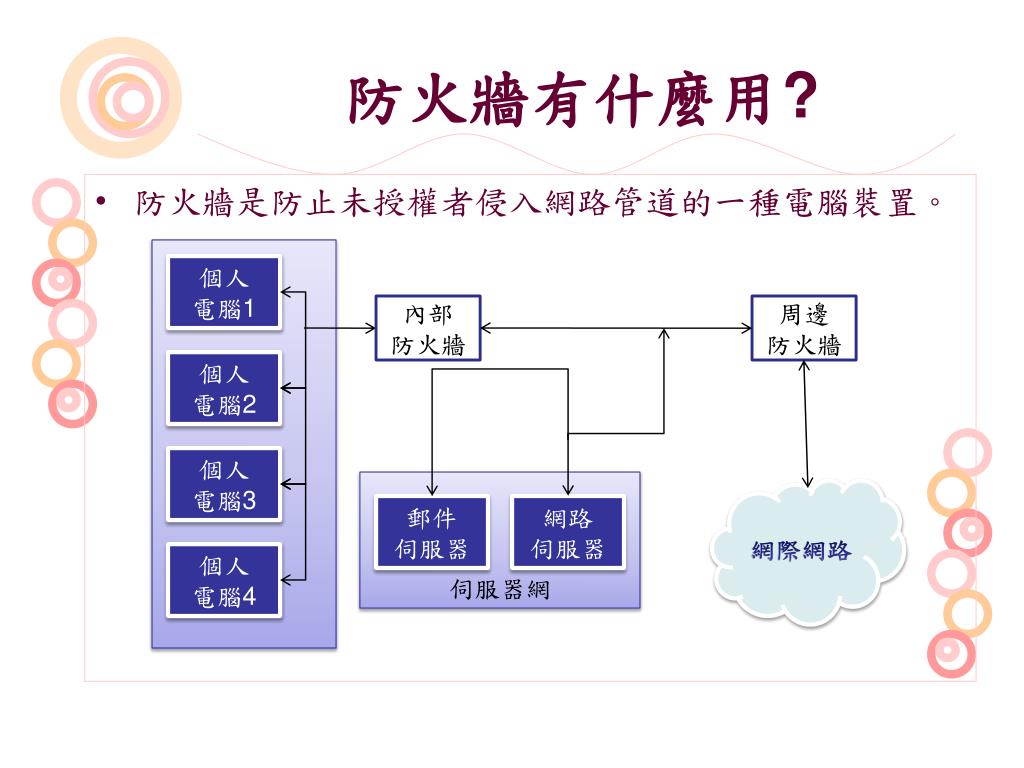

  17. 防火牆有什麼用? • 防火牆是防止未授權者侵入網路管道的一種電腦裝置。 個人 電腦1 內部 防火牆 周邊 防火牆 個人 電腦2 個人 電腦3 伺服器網 網際網路 郵件 伺服器 網路 伺服器 個人 電腦4

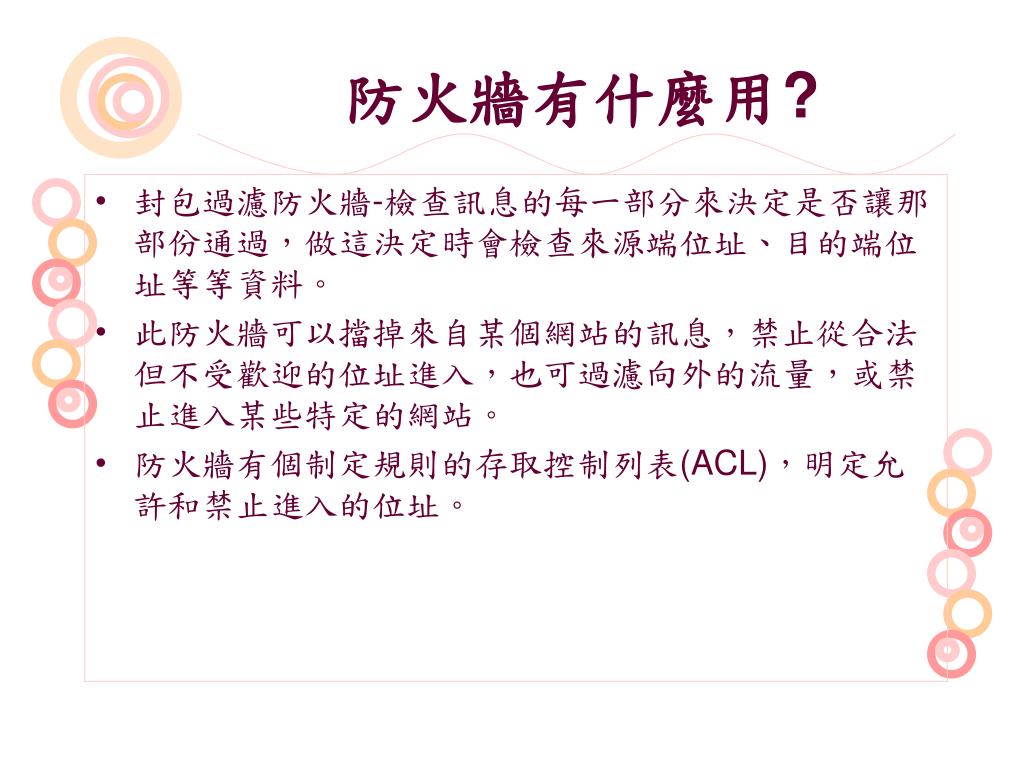

  18. 防火牆有什麼用? • 封包過濾防火牆-檢查訊息的每一部分來決定是否讓那部份通過，做這決定時會檢查來源端位址、目的端位址等等資料。 • 此防火牆可以擋掉來自某個網站的訊息，禁止從合法但不受歡迎的位址進入，也可過濾向外的流量，或禁止進入某些特定的網站。 • 防火牆有個制定規則的存取控制列表(ACL)，明定允許和禁止進入的位址。

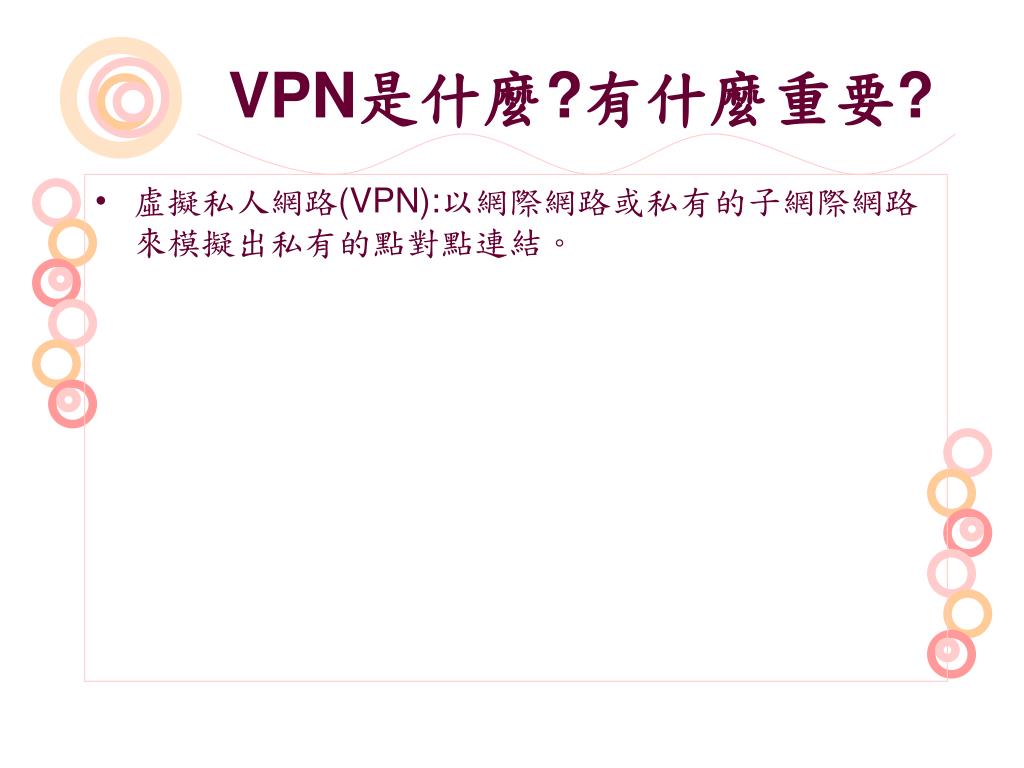

  19. VPN是什麼?有什麼重要? • 虛擬私人網路(VPN):以網際網路或私有的子網際網路來模擬出私有的點對點連結。
