Cisco 676 背面圖

Fig.1 Cisco 676 的圖示. Cisco 676 背面圖. Cisco 676 前面圖. Fig.2 NCTU-ADSL 設備連接線示意圖(一). 中華電信機房. RJ-45 接線. 分頻器 ( splitter). RJ-45 接線. Line. phone. 灰色: RJ-45 電話接線 黃色: UTP 網路接線. modem. RJ-45 接線. Cisco UTP 網路線. wall. Cisco 676. PC@home. PWR. ENet. 交流電源. Mgmt.

misha
Télécharger la présentation

Cisco 676 背面圖

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Fig.1 Cisco 676 的圖示 • Cisco 676 背面圖 • Cisco 676 前面圖

  2. Fig.2 NCTU-ADSL 設備連接線示意圖(一) 中華電信機房 • RJ-45 接線 分頻器 (splitter) • RJ-45 接線 Line phone • 灰色: RJ-45 電話接線 • 黃色: UTP 網路接線 modem • RJ-45 接線 • Cisco UTP • 網路線 wall Cisco 676 PC@home PWR ENet 交流電源 Mgmt • 9pin RS-232 接頭 • (只有更改設定時使用)

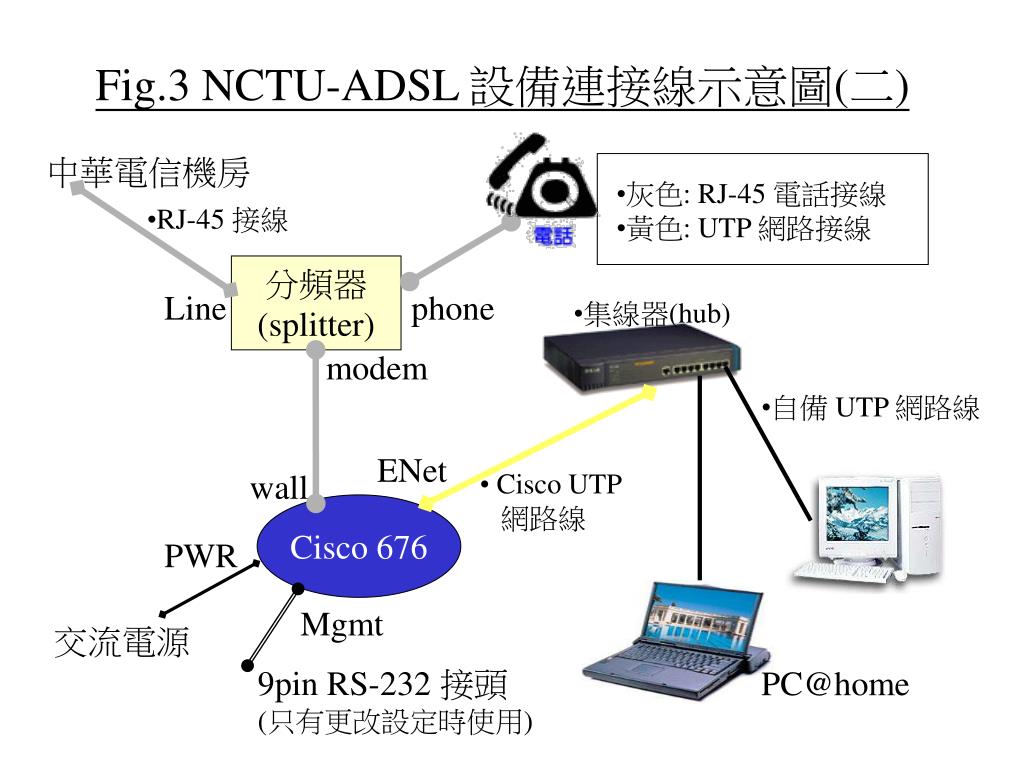

  3. Fig.3 NCTU-ADSL 設備連接線示意圖(二) 中華電信機房 • 灰色: RJ-45 電話接線 • 黃色: UTP 網路接線 • RJ-45 接線 分頻器 (splitter) Line phone • 集線器(hub) modem • 自備 UTP 網路線 ENet wall • Cisco UTP • 網路線 Cisco 676 PWR Mgmt 交流電源 9pin RS-232 接頭 (只有更改設定時使用) PC@home
