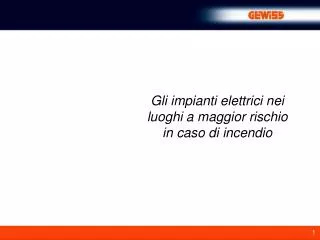

  1. Gli impianti elettrici nei luoghi a maggior rischio in caso di incendio

  2. CAMPO DI APPLICAZIONE • Agli impianti elettrici nei luoghi a maggior rischio in caso di incendio si applica la • Sezione 751 della norma CEI 64-8

  3. CAMPO DI APPLICAZIONE • Si applica agli impianti nei luoghi ove è maggiore il rischio nel caso di incendio

  4. CAMPO DI APPLICAZIONE • Attenzione: si parla di • maggior rischio in caso di incendio • non di • maggior rischio di incendio • Rischio • = • Probabilità evento • per danni provocati

  5. CLASSIFICAZIONE • Quindi per esempio un luogo affollato rientra nell’ambito di applicazione perché probabilità dell’incendio= normale ma danni provocati= molto alti

  6. CLASSIFICAZIONE • La norma considera tre tipi di ambienti • Tipo 1: Ambienti a maggior rischio per la densità di affollamento • Tipo 2: Edifici con struttura portante in materiale combustibile • Tipo 3: Edifici con presenza di materiale combustibile

  7. CLASSIFICAZIONE • Tipo 1: Ambienti a maggior rischio per la densità di affollamento OSPEDALI CINEMA SCUOLE

  8. CLASSIFICAZIONE • Tipo 2: Edifici con struttura portante in materiale combustibile BAITE E CHALET

  9. CLASSIFICAZIONE • ATTENZIONE: • edifici con strutture portanti in materiale non combustibile • ma con travi in legno non rientrano in questo tipo di ambiente

  10. CLASSIFICAZIONE • Tipo 3: Edifici con presenza di materiale combustibile SEGHERIE COTONIFICI

  11. GRADO PROTEZIONE RICHIESTO • ATTENZIONE: • ai luoghi ove vi sia presenza di pericolo di esplosione si applicano • le norme del comitato CEI 31

  12. GRADO DI PROTEZIONE RICHIESTO • Ambienti di tipo 2: • per i dispositivi che possono produrre scintille e che sono montati su o entro strutture combustibili IP almeno 4X

  13. GRADO DI PROTEZIONE RICHIESTO • Ambienti di tipo 3: • per tutti i dispositivi ad esclusione delle condutture: IP almeno 4X

  14. CLASSIFICAZIONE • Le prescrizioni precedenti • non si applicanoa: MCB con Icn sino a 3000A Interruttori luce Prese a spina domestiche

  15. CRITERI SCELTA CONDUTTURE La norma classifica le condutture in tre categorie GRUPPO A GRUPPO B GRUPPO C

  16. CRITERI SCELTA CONDUTTURE GRUPPO 1 conduttore che non innescano o propagano l’incendio

  17. CRITERI SCELTA CONDUTTURE GRUPPO 2 conduttore che non innescano l’incendio ma possono propagarlo

  18. CRITERI SCELTA CONDUTTURE GRUPPO 3 conduttore che possono innescare e propagare l’incendio

  19. CRITERI SCELTA CONDUTTURE Le condutture di gruppo 3devono essere protette da: Differenziali con Idn non superiore a 300 mA (o 30 mA se i guasti resistivi possono innescare un incendio) (SISTEMI TT E TN) Dispositivo che rileva con continuità la corrente di dispersione verso terra (SISTEMI IT)

  20. CRITERI SCELTA CONDUTTURE Per le condutture di gruppo 2 e 3 possono essere utilizzati cavi non propaganti la fiamma se: i cavi sono distanziati distanziati di almeno 250 mm nei tratti in comune o i cavi sono installati individualmente in condutture con grado di protezione almeno IP4X

  21. CRITERI SCELTA CONDUTTURE Per le condutture di gruppo 2 e 3 possono essere utilizzati cavi non propaganti l’incendiose : la quantità di materiale installato non superare il valore unitario di materiale non metallico stabilito dalla norma CEI EN 50266

  22. CRITERI SCELTA CONDUTTURE Per le condutture di gruppo 2 e 3 possono essere utilizzaticavi di tipo diverso se: • si adottano sbarramenti, barriere e/o altri provvedimenti come indicato nella Norma CEI 11-17 • si adottano barriere tagliafiamma in tutti gli attraversamenti di solai o pareti che delimitano il compartimento antincendio.

  23. CRITERI SCELTA CONDUTTURE Sono esclusedalle prescrizioni precedenti le condutture: Che fanno parte di circuiti di sicurezza Racchiuse in involucri con grado di protezione almeno IP4X ad eccezione dal tratto finale destinato a collegare l’apparecchio utilizzatore

  24. CRITERI SCELTA CONDUTTURE I dispositivi di protezione dalle sovracorrenti devono essere installati all’origine dei circuiti GEWISS SERIE 90 X

  25. APPARECCHI DI ILLUMINAZIONE • Gli apparecchi di illuminazione devono essere mantenuti ad una distanza di sicurezza minima dagli oggetti combustibili pari a: 0,5 m Per apparecchi con potenza sino a 100W 0,8 m Per apparecchi con potenza da 100W a 300W 1 m Per apparecchi con con potenza da 300W a 500W

  26. DISPOSITIVI MANOVRA E PROTEZIONE • I dispositivi di protezione, di manovra o di controllo devono essere installati , fatta eccezione per quelli destinati a facilitare l’evacuazione, devono essere posti in luogo a disposizione esclusiva del personale addetto o posti entro involucri apribili con chiave o attrezzo.
