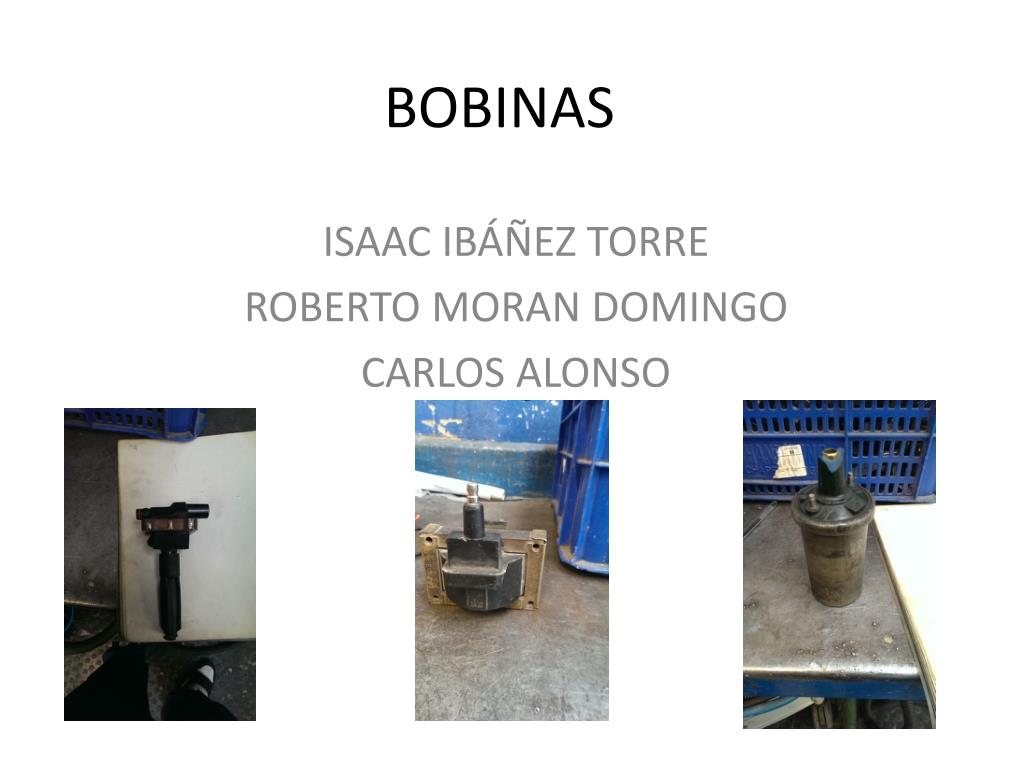

  1. BOBINAS ISAAC IBÁÑEZ TORRE ROBERTO MORAN DOMINGO CARLOS ALONSO

  2. BOBINA DE ENCENDIDO • Para realizar la comprobación de las resistencias de este tipo de bobinas en primer lugar se comprueban el arrollamiento primario conectando la punta del polímetro al borne 15+ y el negativo. En segundo y ultimo lugar se comprueba colocando la punta del polímetro en borne 15+ y la salida de al tensión la cual se encuentra en el centro de la bobina.

  3. BOBINA DIS INTEGRAL • Para realizar la comprobación con el polímetro de este tipo de bobina colocamos las puntas del polímetro en los conectores de la bobina siendo estos la salida y entrada de los arrollamientos de las bobina. Para medir el arrollamiento secundario colocamos una punta en la patilla del conector y la otra en salida para bujía.

  4. BOBINA DIS ESTATICO O BOBINA DOBLE • Para realizar la comprobación con el polímetro del primario de la bobina en este tipo de bobinas colocaremos las puntas del polímetro entre los conectores correspondientes a cada bobinado. Y para el secundario mediremos entre las salidas de las bujías.

  5. BOBINA SECA • Para medir el circuito primario de la bobina colocaremos las puntas de pruebas en las conectares de este arrollamiento y para medir el secundario entre un conector y la salida de alta tensión.

  6. BOBINA INTEGRAL MULTIPUNTO • Esta bobina que monta saab en sus vehículos no pudimos comprobarla porque en el manual dice que no admite comprobación
