  1. นายณัชนนท์ วงษ์วิไล 5031023021 นายดนัยนันท์ เก่าเงิน 5030161721 ห้องลองเสื้อเสมือนโดยใช้ออคเมนต์เตดเรียลลิตี้Virtual Fitting Room Using Augmented Reality

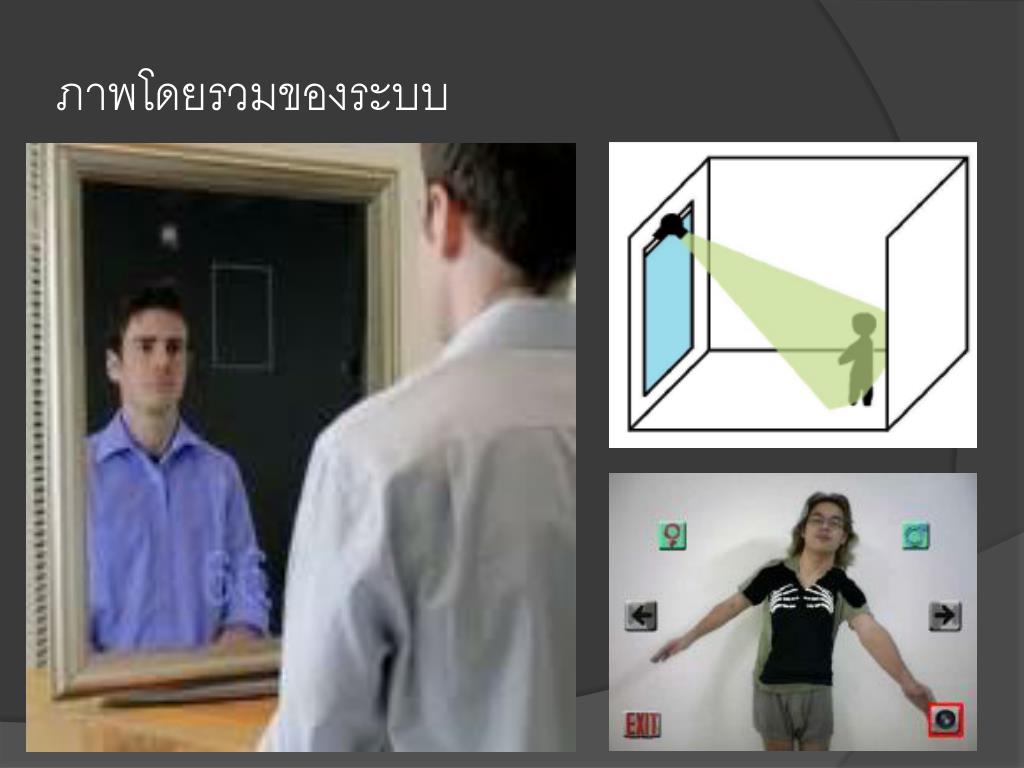

  2. ภาพโดยรวมของระบบ

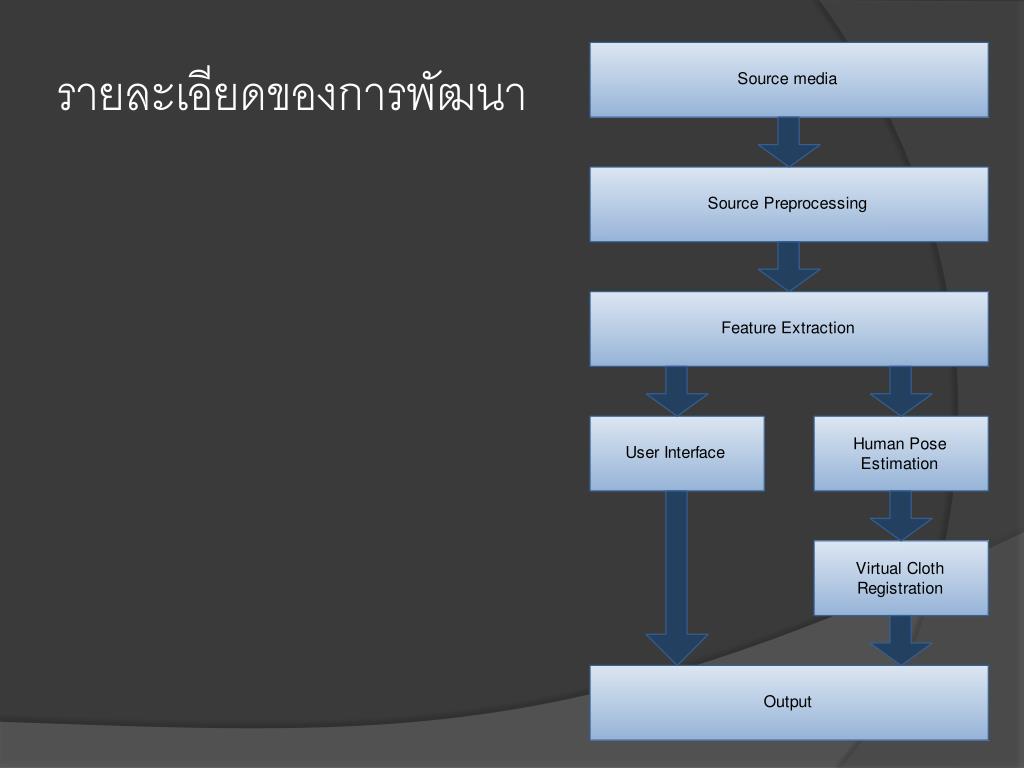

  3. รายละเอียดของการพัฒนารายละเอียดของการพัฒนา

  4. รายละเอียดของการพัฒนารายละเอียดของการพัฒนา • Source media • Video file 640x480 • Webcam 640x480 • Output • Input image • Background image

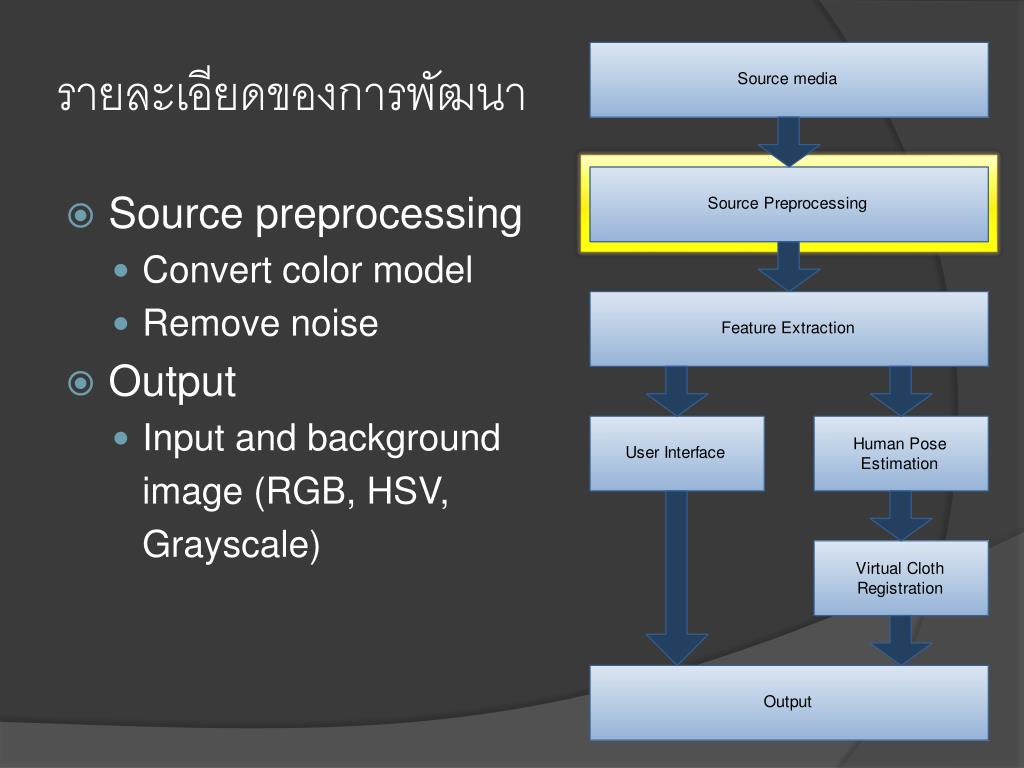

  5. รายละเอียดของการพัฒนารายละเอียดของการพัฒนา • Source preprocessing • Convert color model • Remove noise • Output • Input and background image (RGB, HSV, Grayscale)

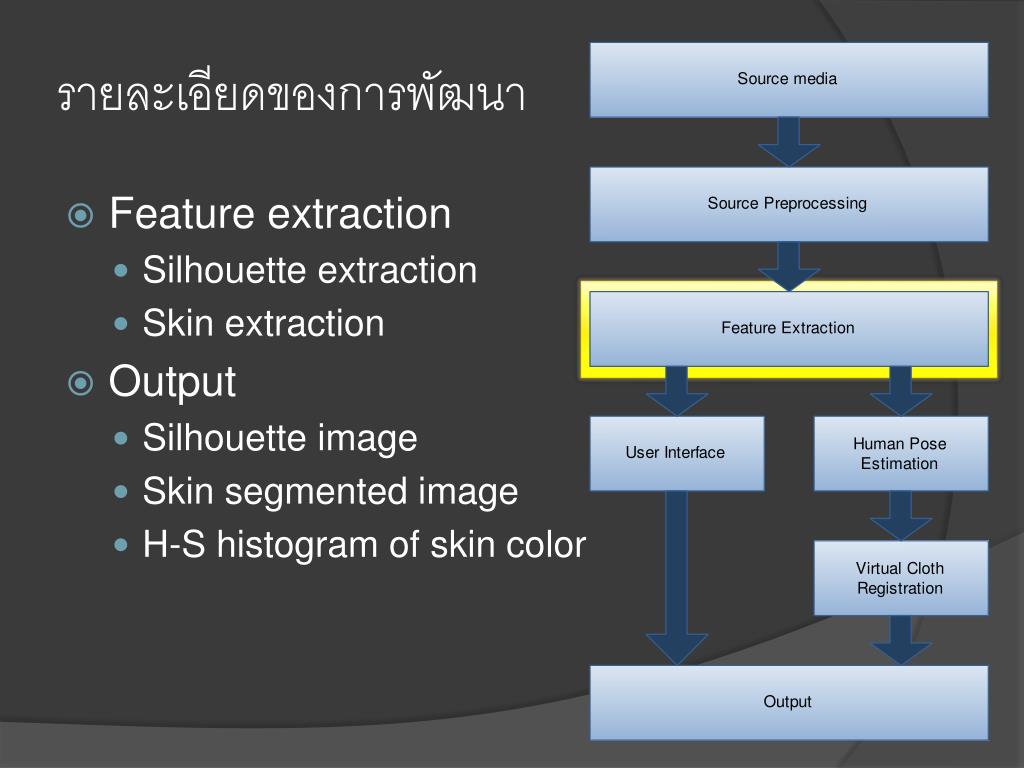

  6. รายละเอียดของการพัฒนารายละเอียดของการพัฒนา • Feature extraction • Silhouette extraction • Skin extraction • Output • Silhouette image • Skin segmented image • H-S histogram of skin color

  7. Feature extraction • Silhouette extraction • Silhouette extraction using brightness difference* *ที่มา : Y. Kuno, T. Watanable, Y. Shimosakoda, and S. Nakagawa, “Automated detection of human for visual surveillance system.” Proc. 13th IEEE Conf. on Pattern Recognition, vol. 3, pp. 865-869, 1996.

  8. Feature extraction • Skin extraction • Skin extraction using H-S histogram* Back projection H-S Histogram *ที่มา : MatheenSiddiqui and Gerard Medioni, “Robust real-time upper body limb detection and tracking,” Video surveillance and sensor networks, Proceedings of the 4th ACM international workshop on, 2006.

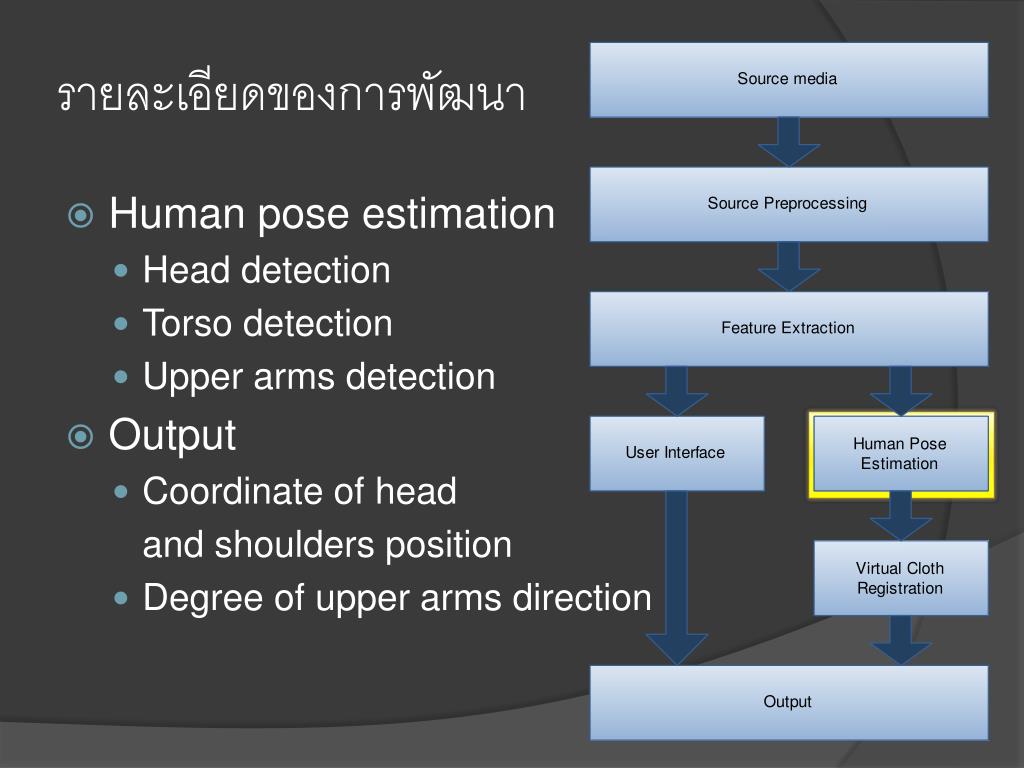

  9. รายละเอียดของการพัฒนารายละเอียดของการพัฒนา • Human pose estimation • Head detection • Torso detection • Upper arms detection • Output • Coordinate of head and shoulders position • Degree of upper arms direction

  10. Human pose estimation • Head detection* • Vertical projection histogram • 15% area from the top of graph 15 % *ที่มา : Lim SiewHooi, G.Sainarayanan and Liau Chung Fan, “Human Pose Modelling and Body Tracking from Monocular Video Sequences,” International Conference on Intelligent and Advanced Systems, 2007.

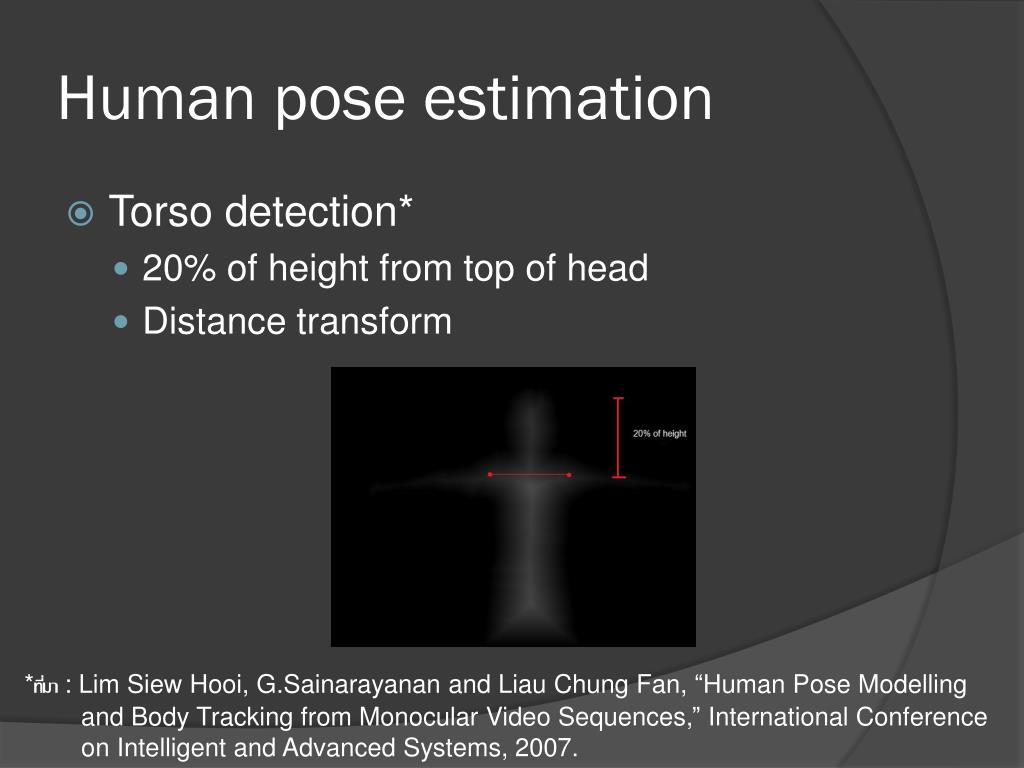

  11. Human pose estimation • Torso detection* • 20% of height from top of head • Distance transform *ที่มา : Lim SiewHooi, G.Sainarayanan and Liau Chung Fan, “Human Pose Modelling and Body Tracking from Monocular Video Sequences,” International Conference on Intelligent and Advanced Systems, 2007.

  12. Human pose estimation • Torso detection Distance Transform + Old shoulder distance

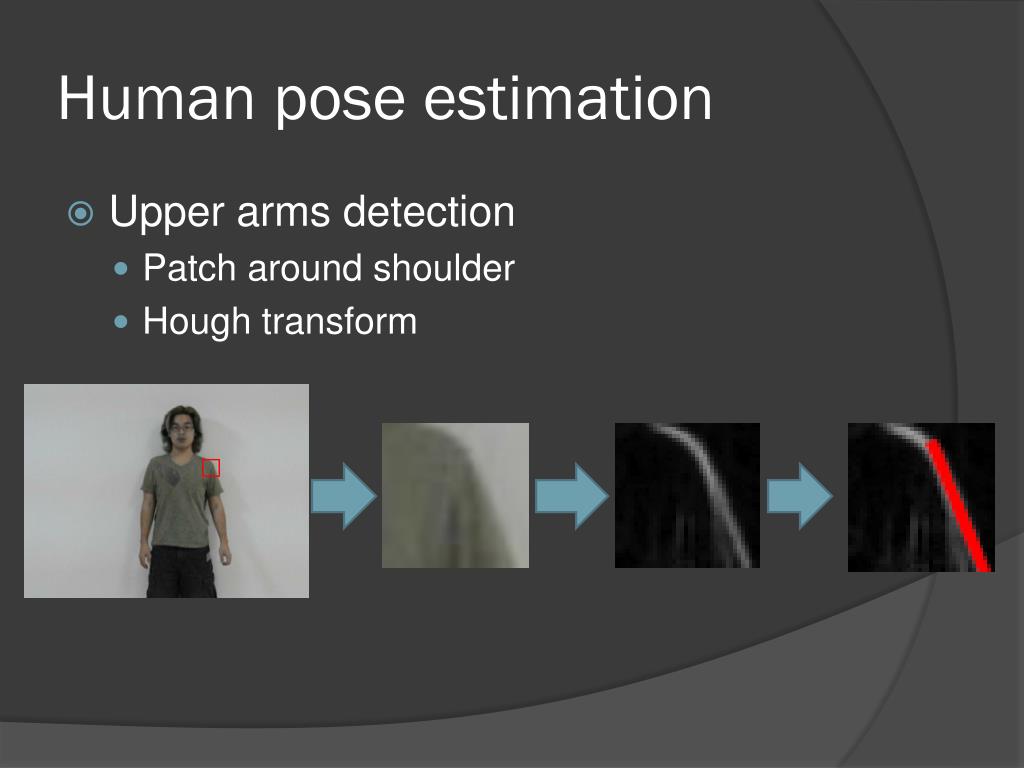

  13. Human pose estimation • Upper arms detection • Patch around shoulder • Hough transform

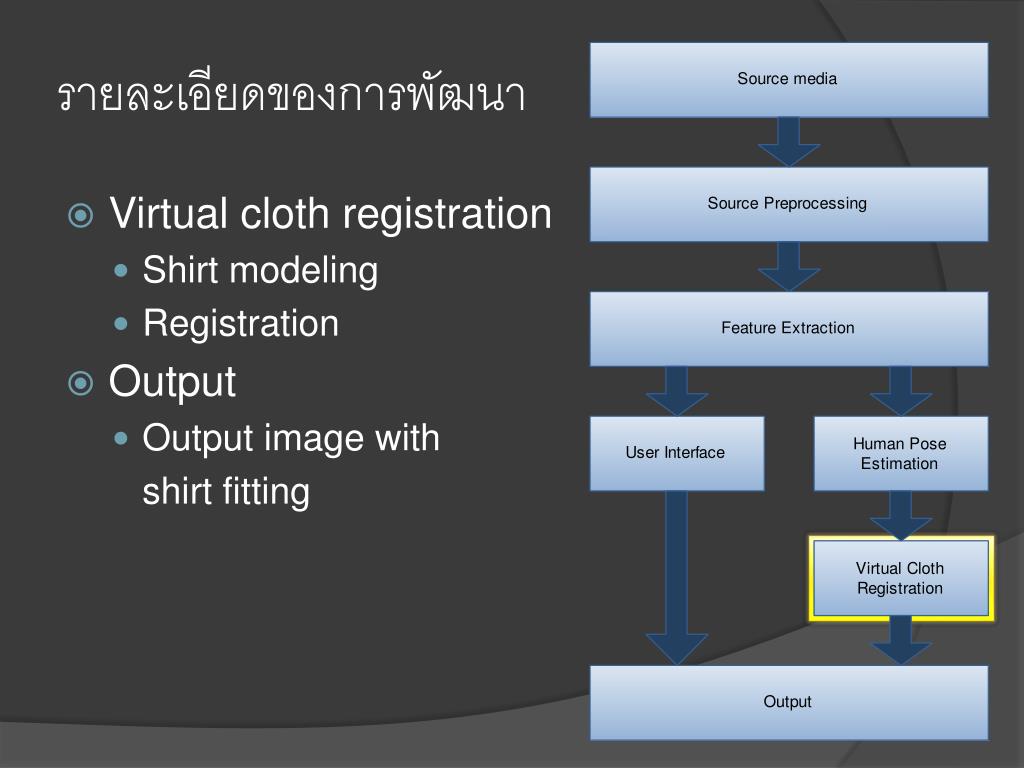

  14. รายละเอียดของการพัฒนารายละเอียดของการพัฒนา • Virtual cloth registration • Shirt modeling • Registration • Output • Output image with shirt fitting

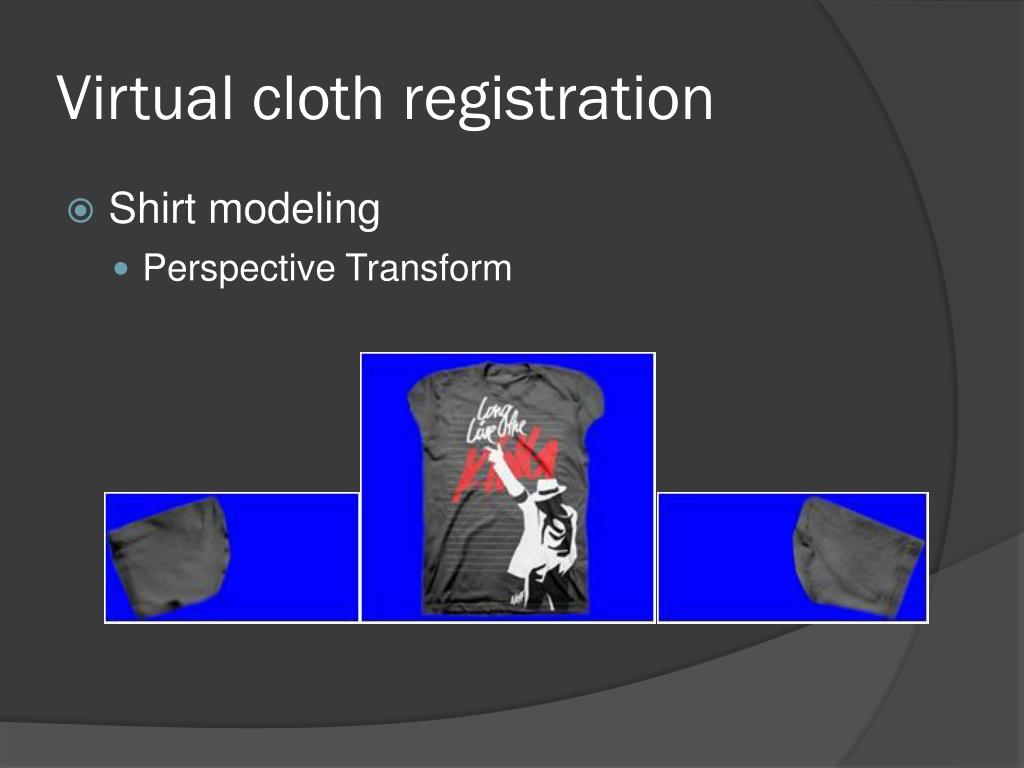

  15. Virtual cloth registration • Shirt modeling • Perspective Transform

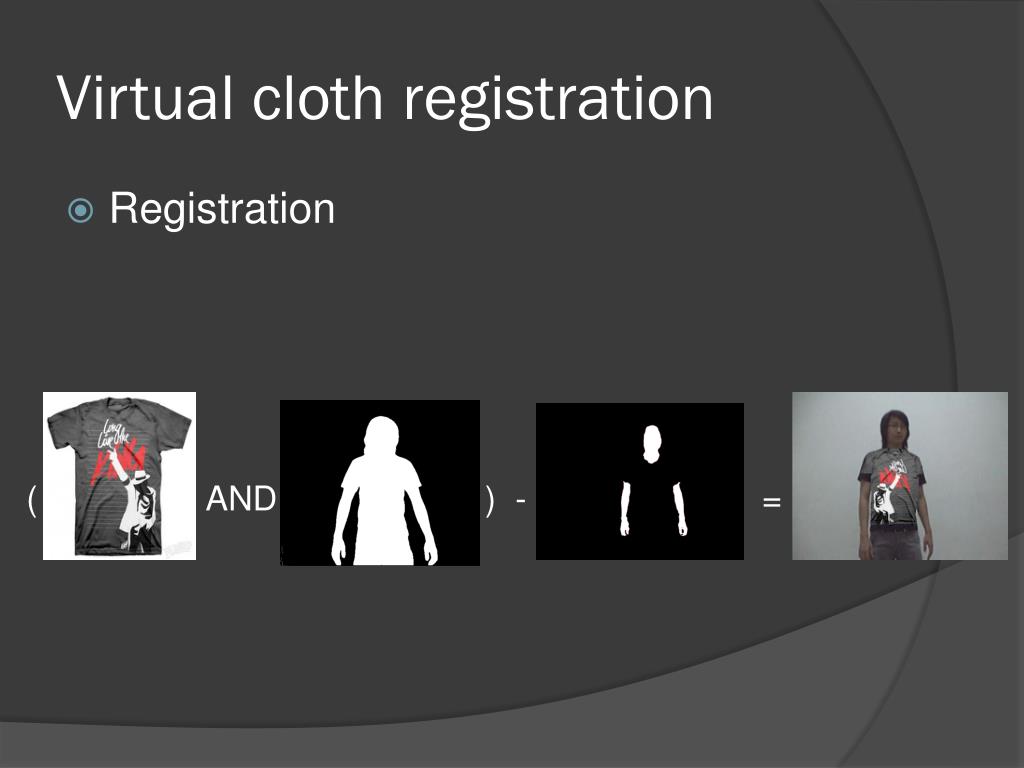

  16. Virtual cloth registration • Registration ( AND ) - =

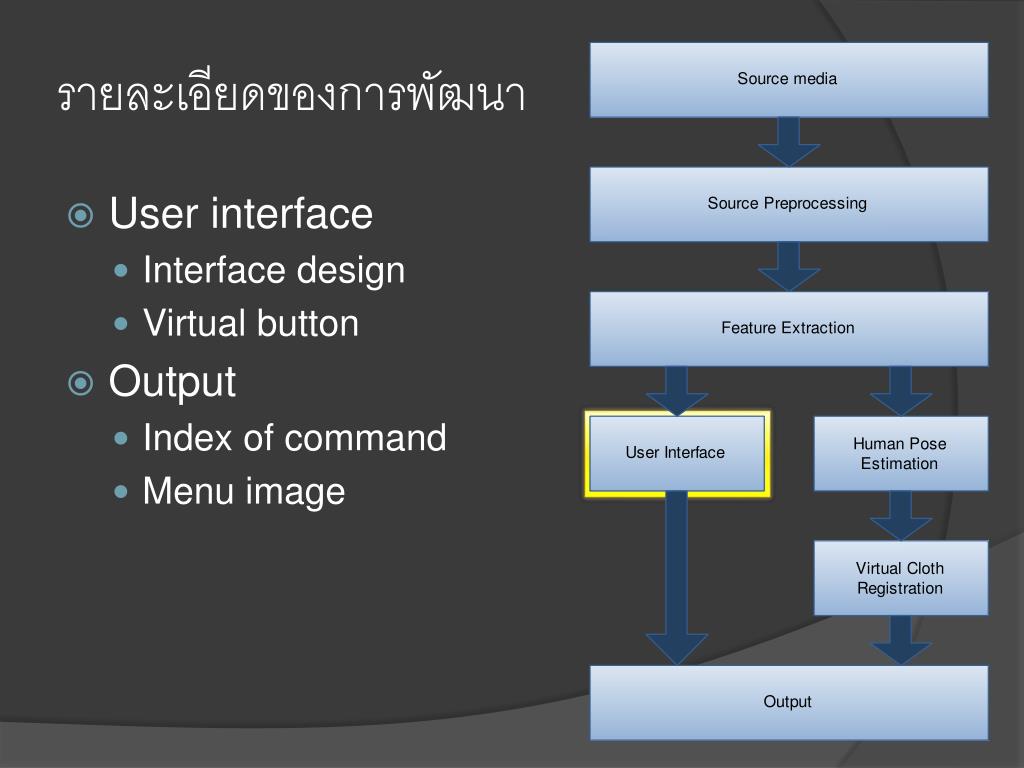

  17. รายละเอียดของการพัฒนารายละเอียดของการพัฒนา • User interface • Interface design • Virtual button • Output • Index of command • Menu image

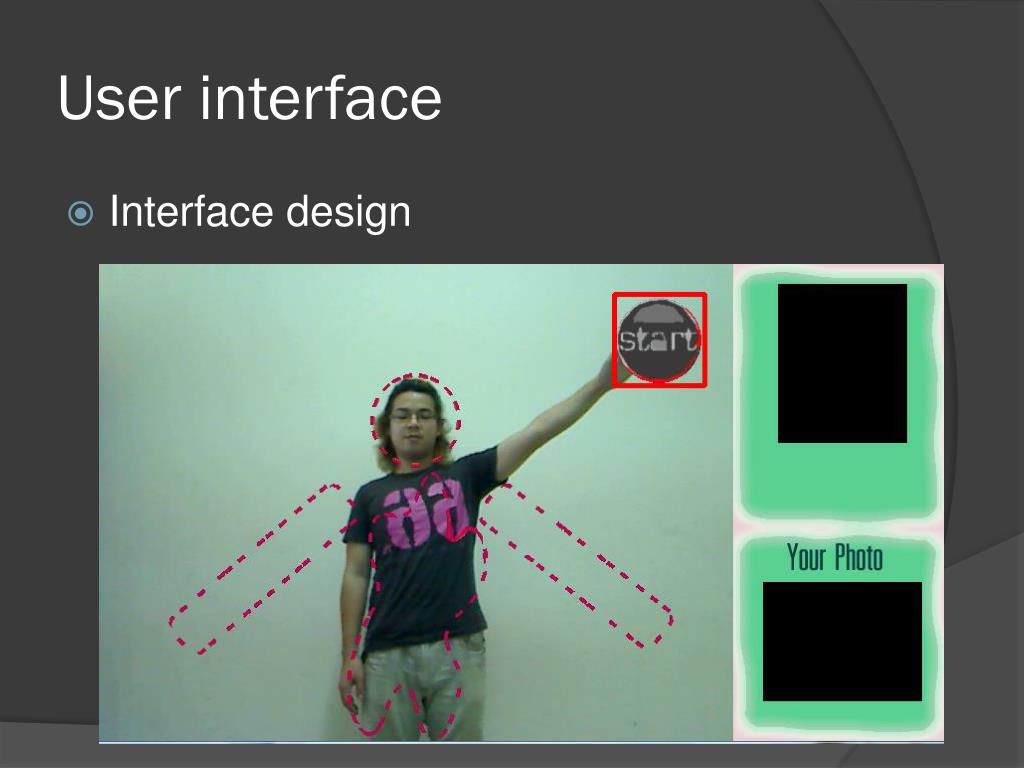

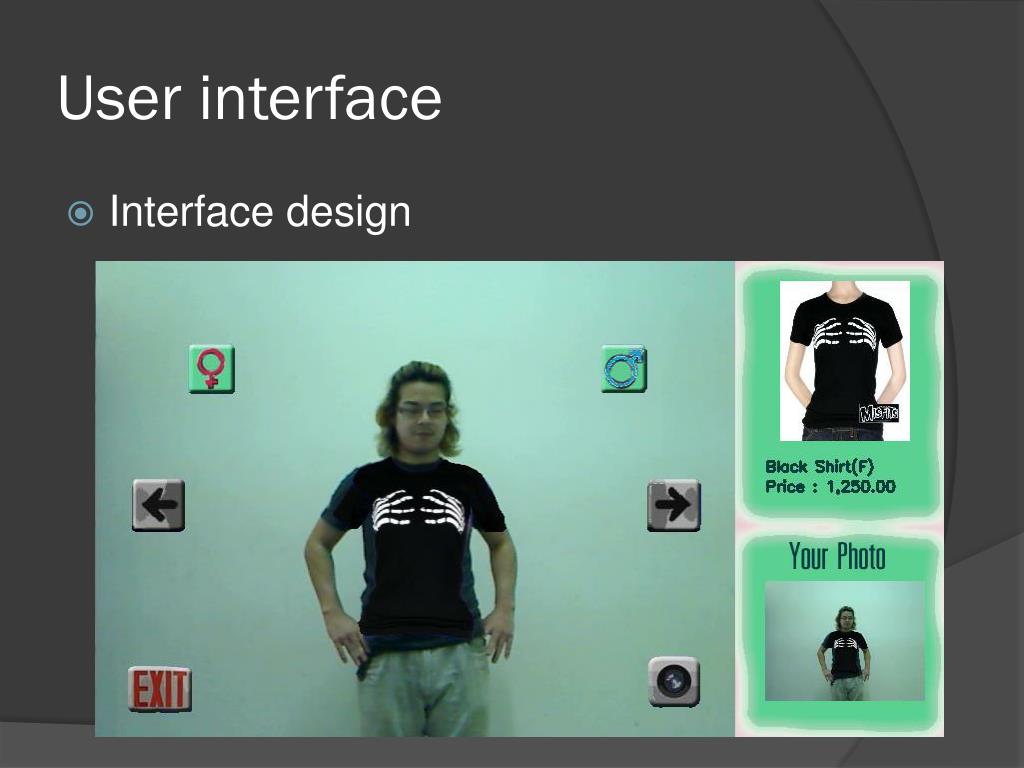

  18. User interface • Interface design

  19. User interface • Interface design

  20. User interface • Virtual button • Detect skin color • Use delay

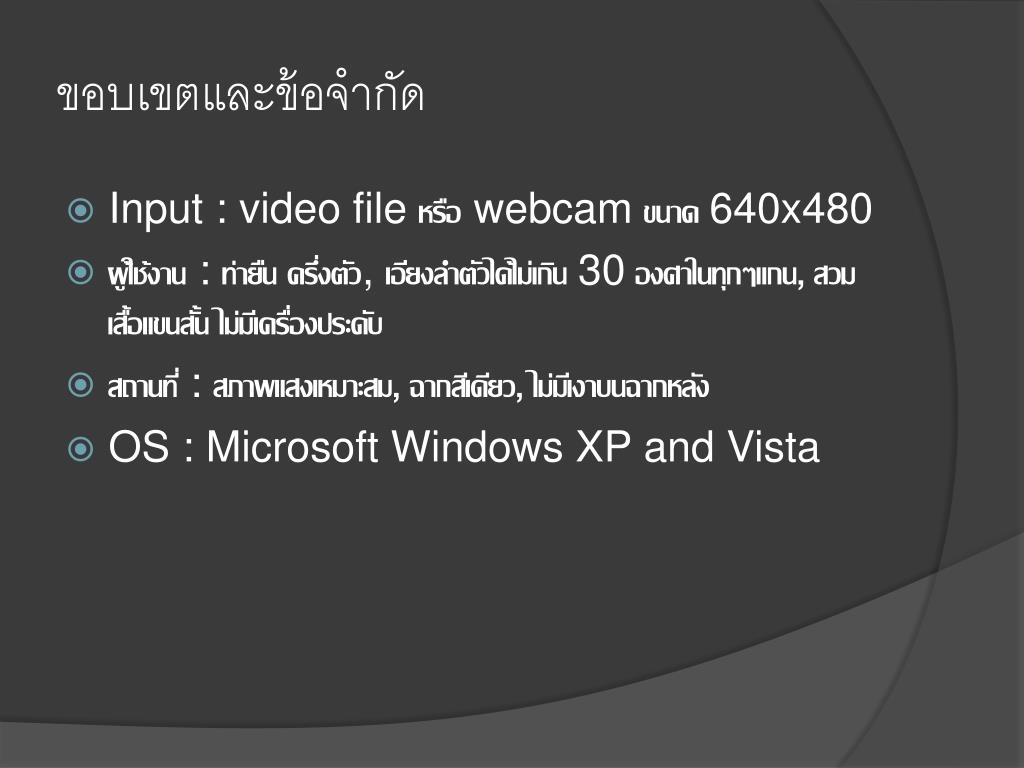

  21. ขอบเขตและข้อจำกัด • Input : video file หรือ webcam ขนาด 640x480 • ผู้ใช้งาน : ท่ายืน ครึ่งตัว, เอียงลำตัวได้ไม่เกิน 30 องศาในทุกๆแกน, สวมเสื้อแขนสั้น ไม่มีเครื่องประดับ • สถานที่ : สภาพแสงเหมาะสม, ฉากสีเดียว, ไม่มีเงาบนฉากหลัง • OS : Microsoft Windows XP and Vista

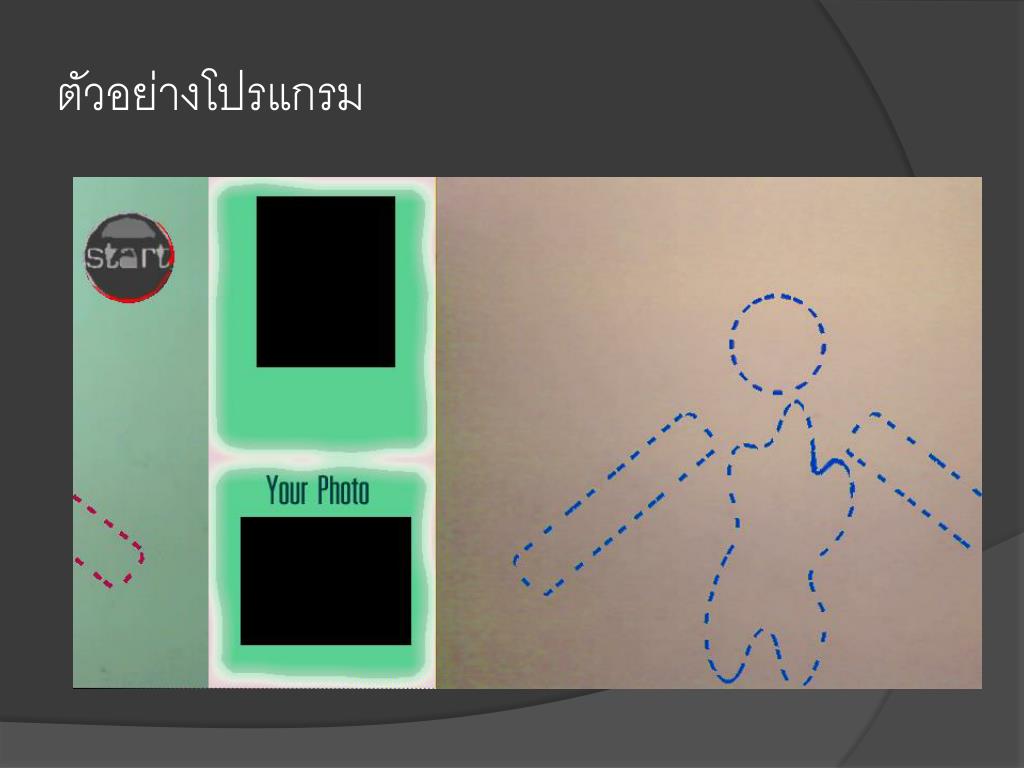

  22. ตัวอย่างโปรแกรม

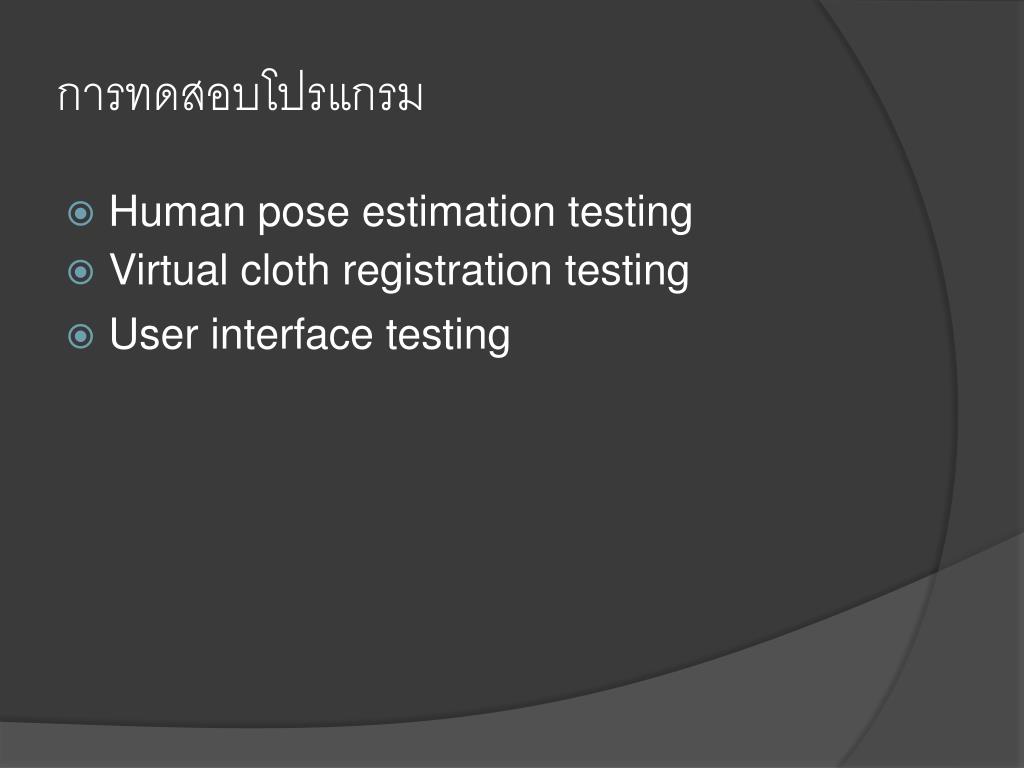

  23. การทดสอบโปรแกรม • Human pose estimation testing • Virtual cloth registration testing • User interface testing

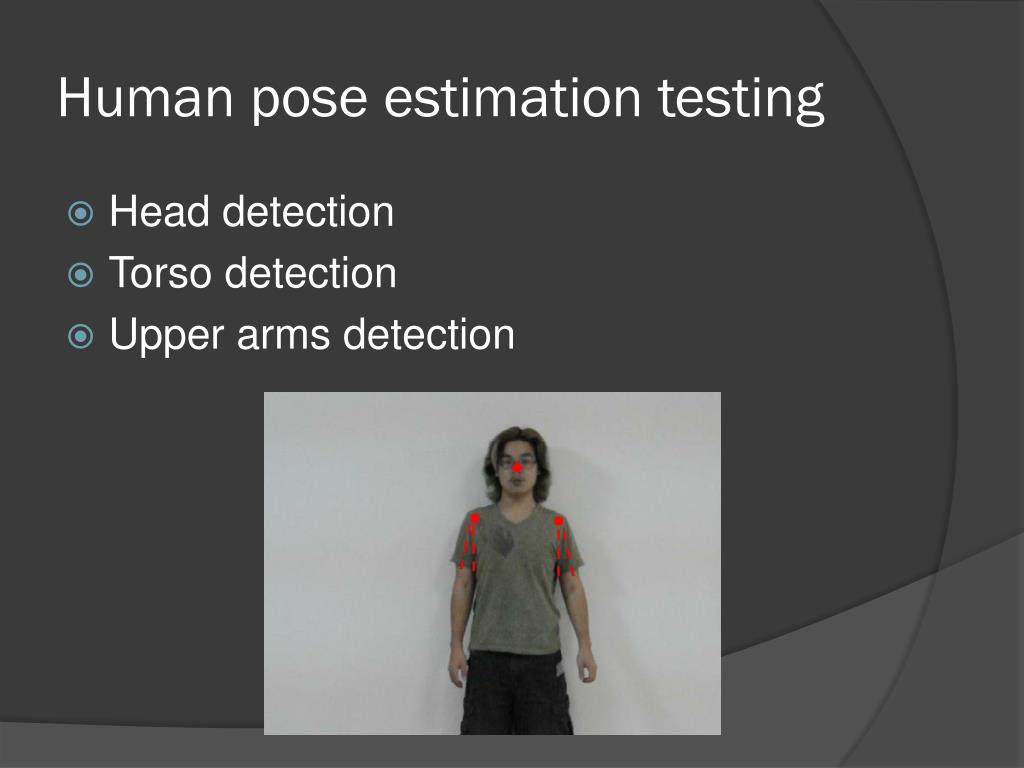

  24. Human pose estimation testing • Head detection • Torso detection • Upper arms detection

  25. Human pose estimation testing • Head detection • ~24.76 pixel

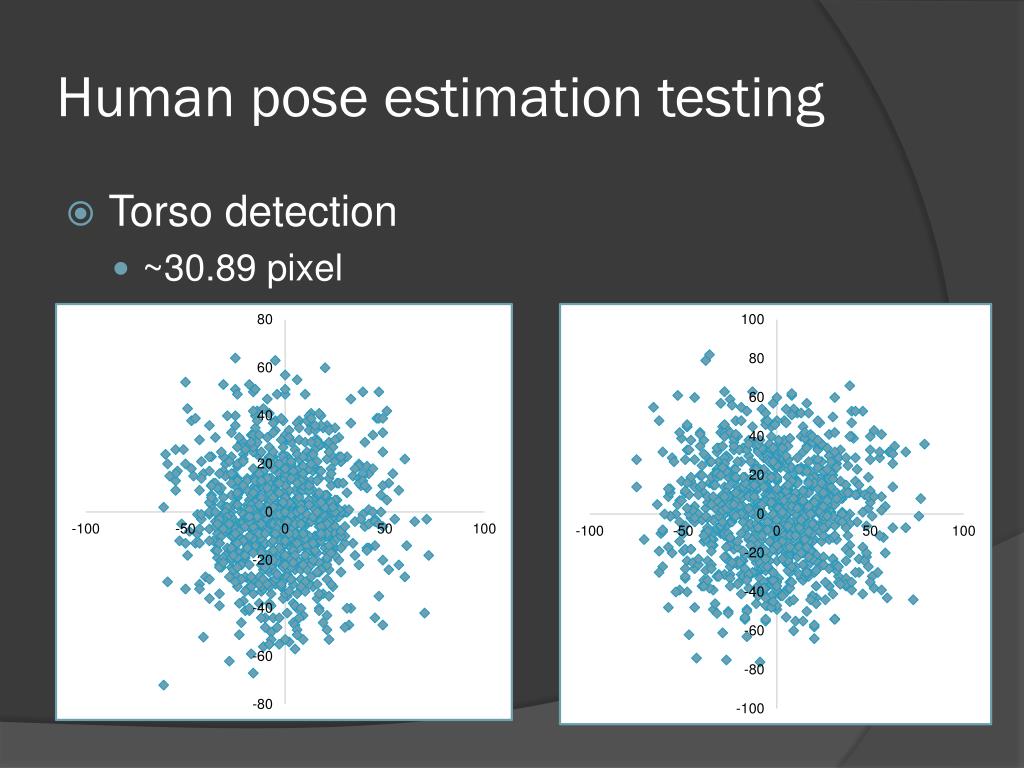

  26. Human pose estimation testing • Torso detection • ~30.89 pixel

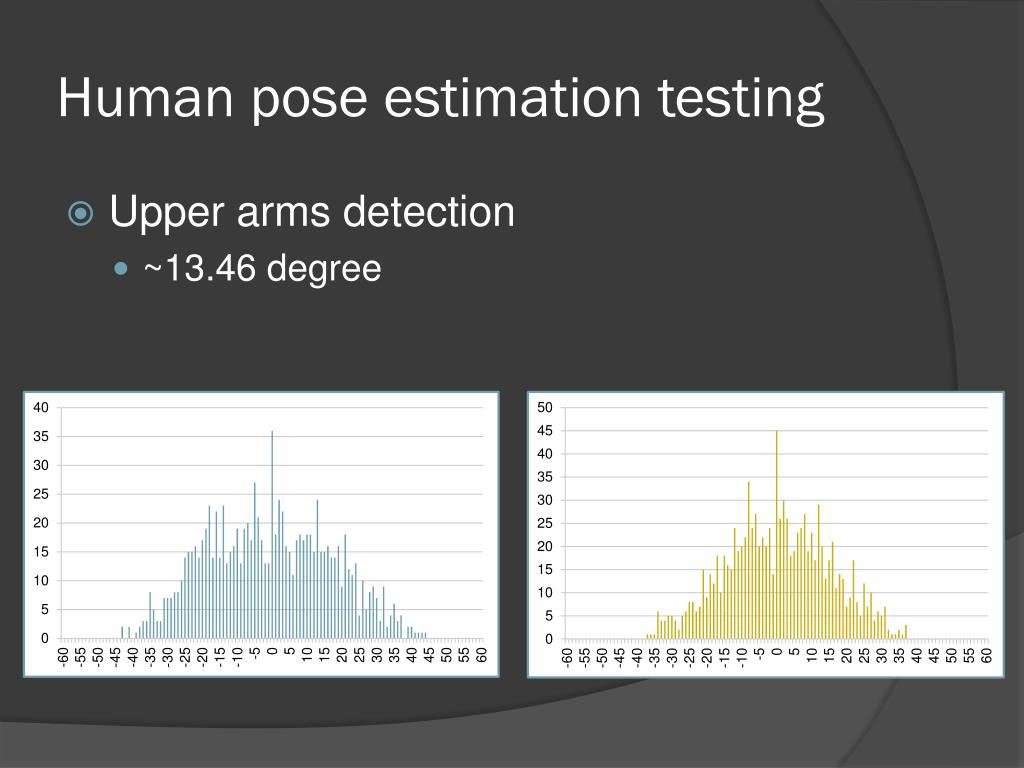

  27. Human pose estimation testing • Upper arms detection • ~13.46 degree

  28. Virtual cloth registration testing • การตรวจสอบเชิงคุณภาพ

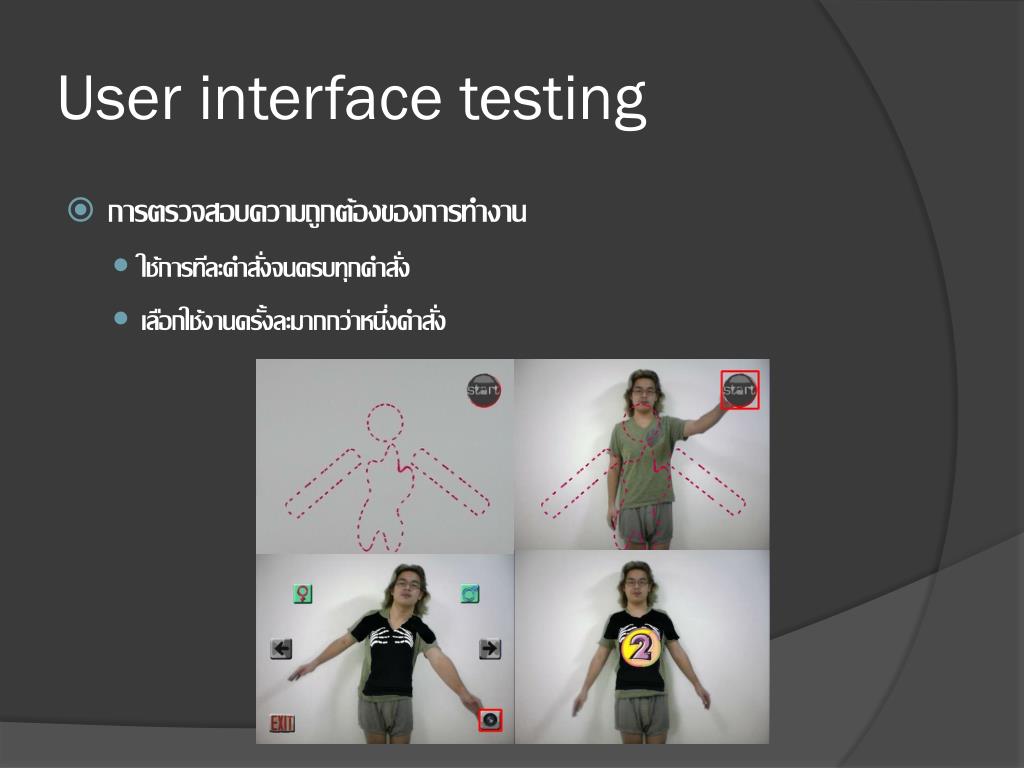

  29. User interface testing • การตรวจสอบความถูกต้องของการทำงาน • ใช้การทีละคำสั่งจนครบทุกคำสั่ง • เลือกใช้งานครั้งละมากกว่าหนึ่งคำสั่ง

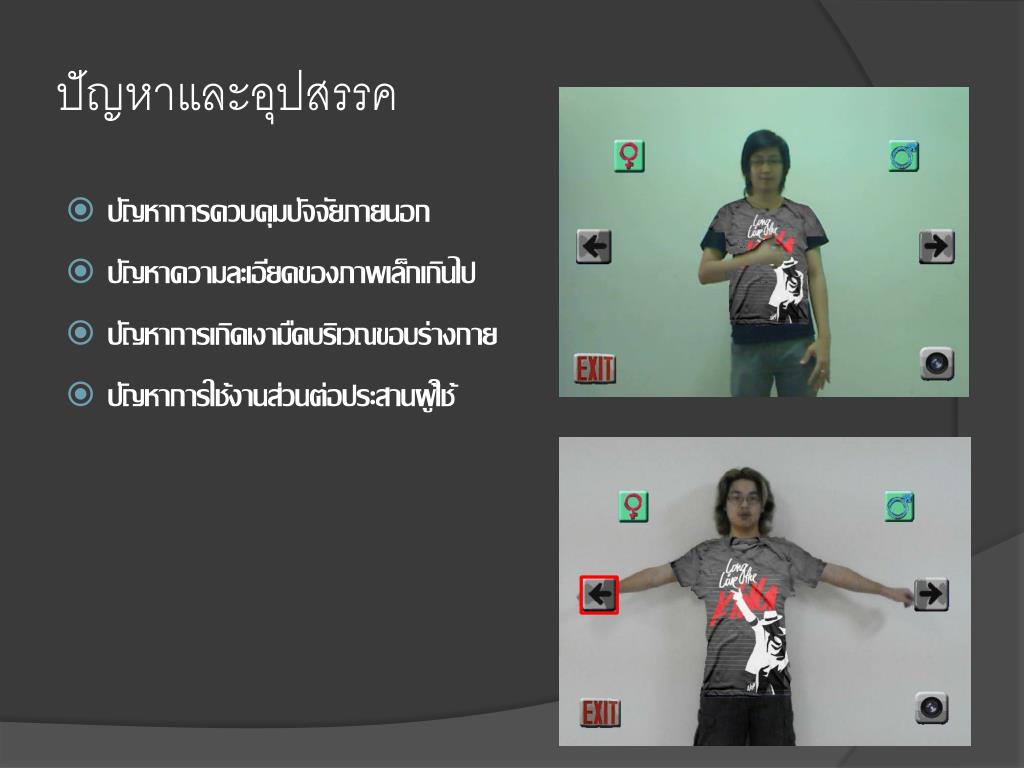

  30. ปัญหาและอุปสรรค • ปัญหาการควบคุมปัจจัยภายนอก • ปัญหาความละเอียดของภาพเล็กเกินไป • ปัญหาการเกิดเงามืดบริเวณขอบร่างกาย • ปัญหาการใช้งานส่วนต่อประสานผู้ใช้

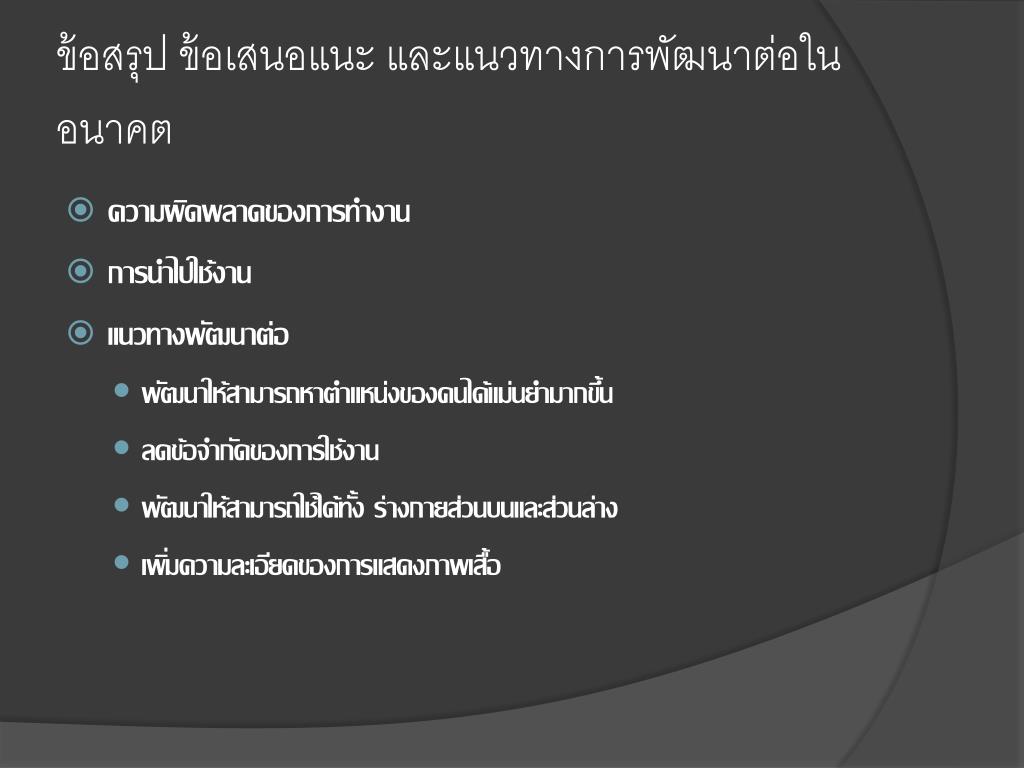

  31. ข้อสรุป ข้อเสนอแนะ และแนวทางการพัฒนาต่อในอนาคต • ความผิดพลาดของการทำงาน • การนำไปใช้งาน • แนวทางพัฒนาต่อ • พัฒนาให้สามารถหาตำแหน่งของคนได้แม่นยำมากขึ้น • ลดข้อจำกัดของการใช้งาน • พัฒนาให้สามารถใช้ได้ทั้ง ร่างกายส่วนบนและส่วนล่าง • เพิ่มความละเอียดของการแสดงภาพเสื้อ

  32. Q&A
