  1. Enrubanneuse DERFY Analyse Fonctionnelle

  2. Frontière de l’étude • Machine qui permet d’enrouler un ruban adhésif autour d’un toron.

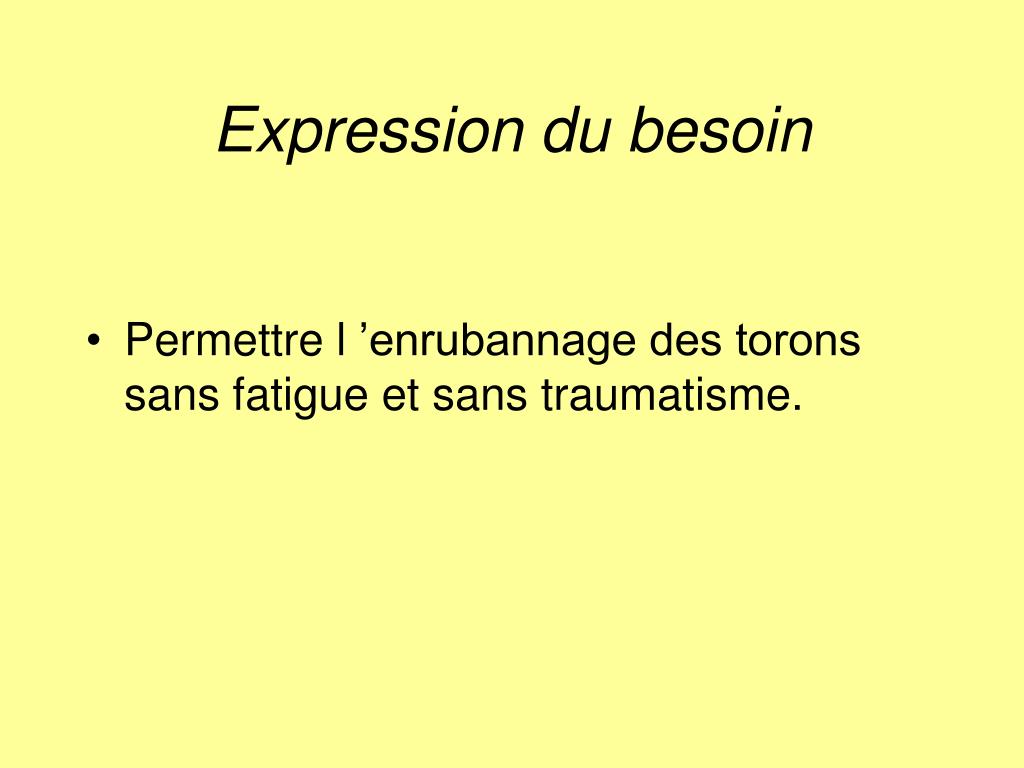

  3. Expression du besoin • Permettre l ’enrubannage des torons sans fatigue et sans traumatisme.

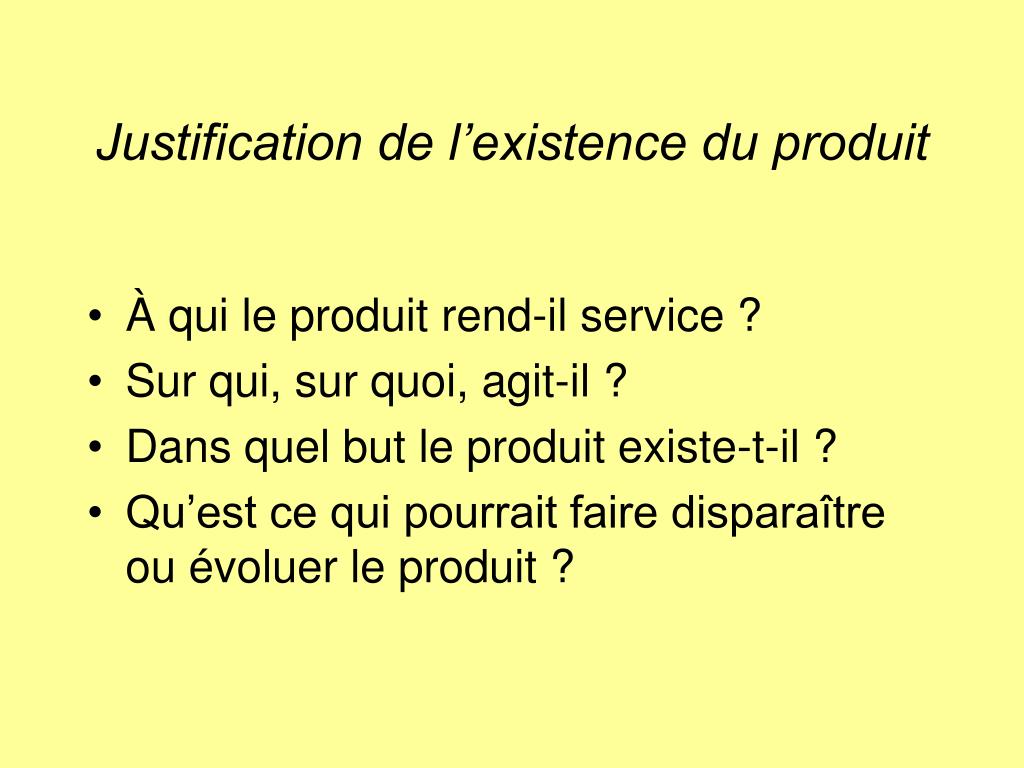

  4. Justification de l’existence du produit • À qui le produit rend-il service ? • Sur qui, sur quoi, agit-il ? • Dans quel but le produit existe-t-il ? • Qu’est ce qui pourrait faire disparaître ou évoluer le produit ?

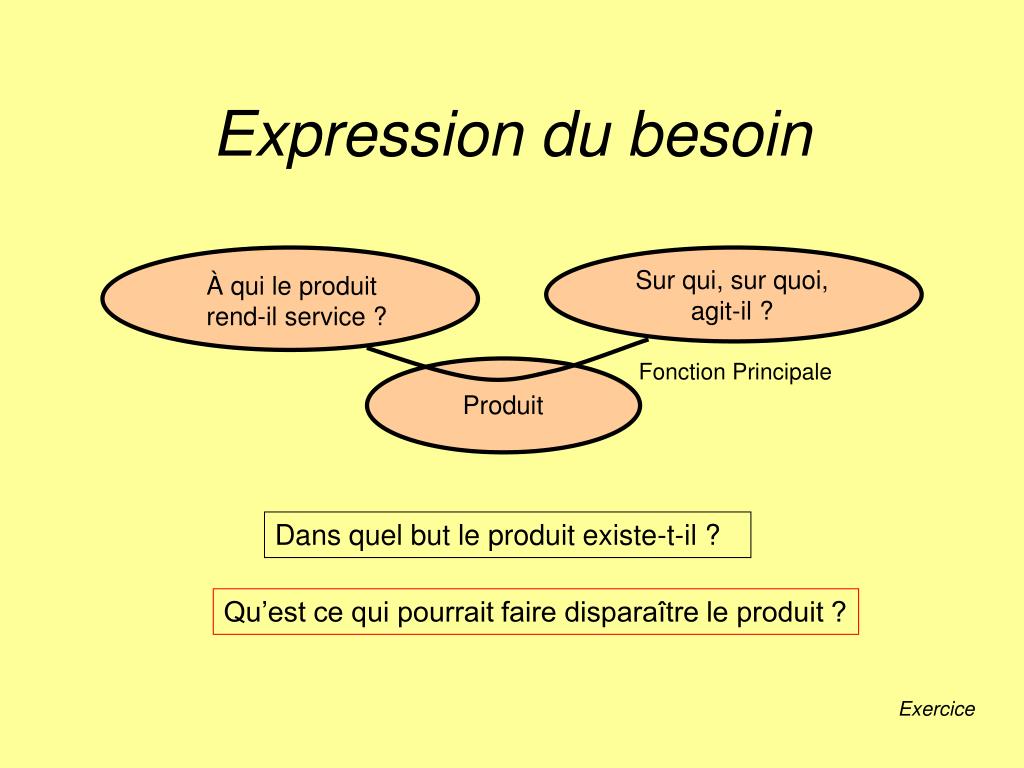

  5. Expression du besoin Sur qui, sur quoi, agit-il ? À qui le produit rend-il service ? Fonction Principale Produit Dans quel but le produit existe-t-il ? Qu’est ce qui pourrait faire disparaître le produit ? Exercice

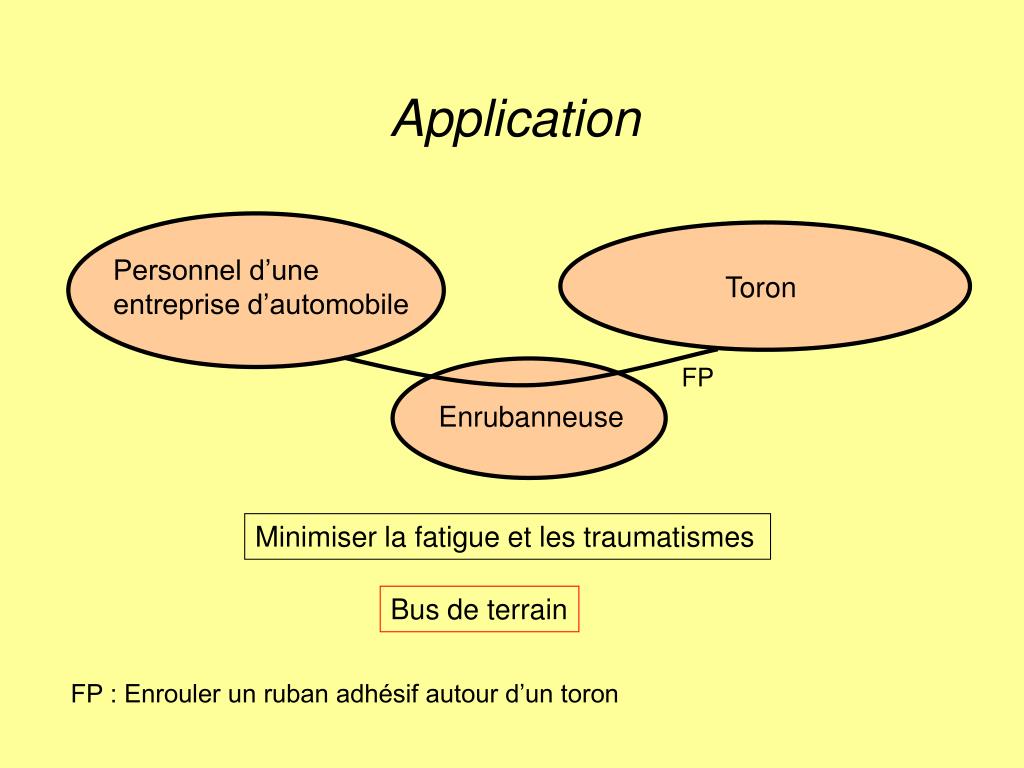

  6. Application Personnel d’une entreprise d’automobile Toron FP Enrubanneuse Minimiser la fatigue et les traumatismes Bus de terrain FP : Enrouler un ruban adhésif autour d’un toron

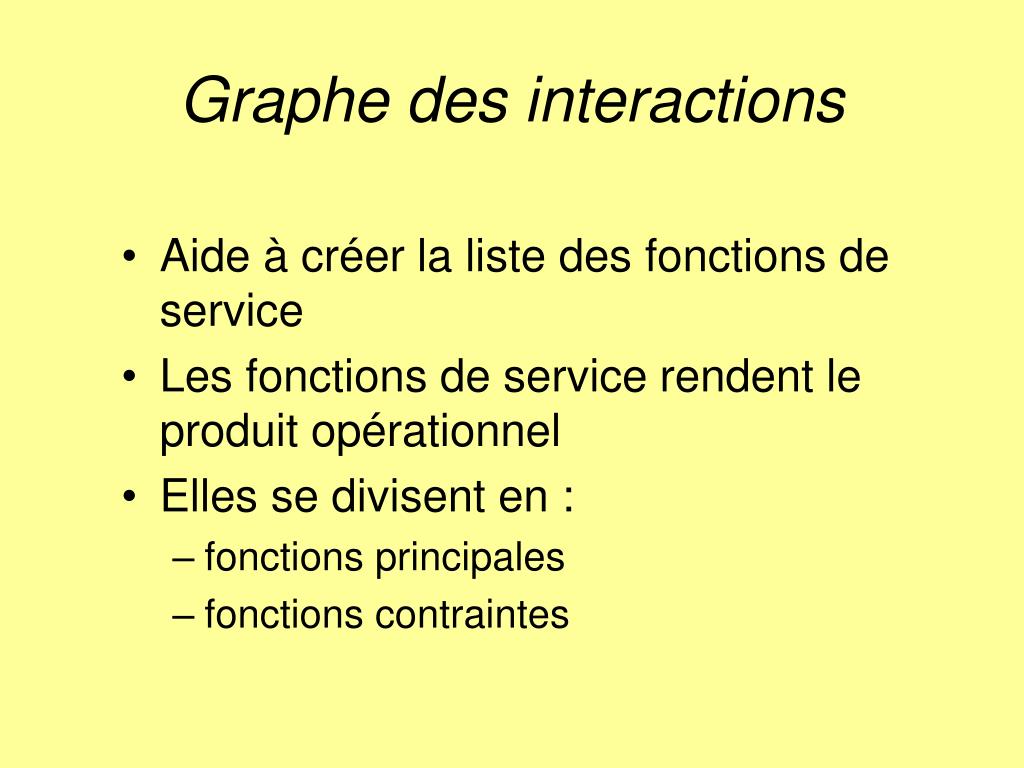

  7. Graphe des interactions • Aide à créer la liste des fonctions de service • Les fonctions de service rendent le produit opérationnel • Elles se divisent en : • fonctions principales • fonctions contraintes

  8. Graphe des interactions Phase de vie : Utilisation Ruban FS1 FS2 Utilisateur Toron FP FS8 FS3 Enrubanneuse FS4 FS7 Secteur EDF Maintenance FS5 FS6 Normes Environnement d’emploi Cliquez sur le rectangle rouge pour développer la fonction correspondante

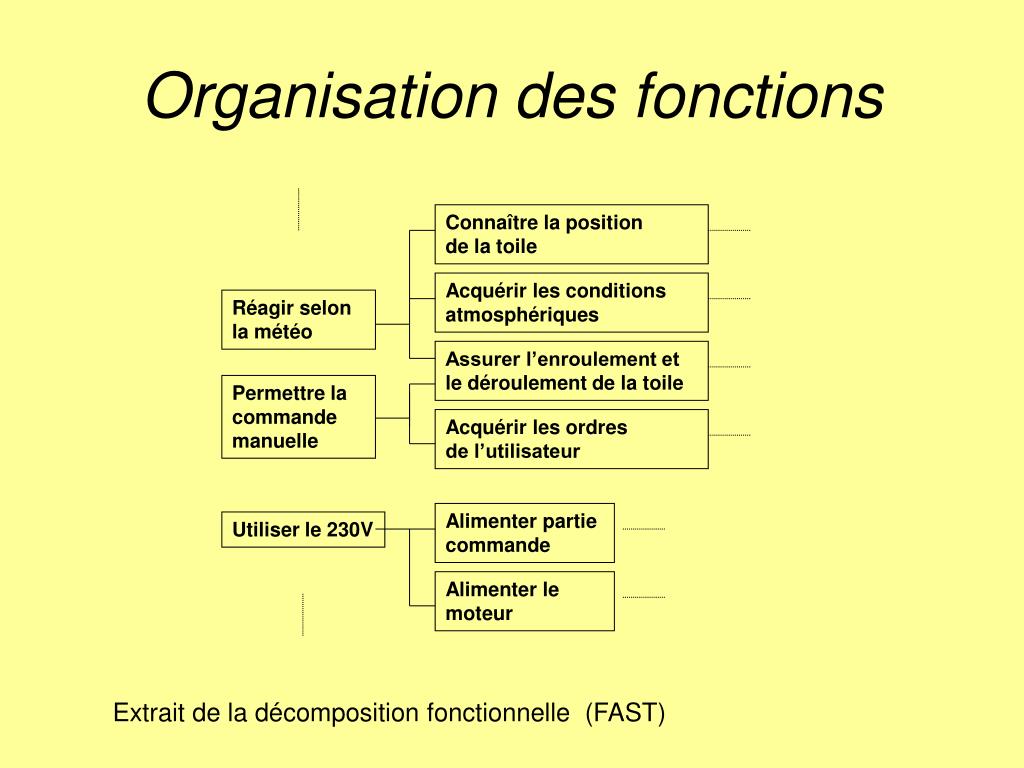

  9. Organisation des fonctions Connaître la position de la toile Acquérir les conditions atmosphériques Réagir selon la météo Assurer l’enroulement et le déroulement de la toile Permettre la commande manuelle Acquérir les ordres de l’utilisateur Alimenter partie commande Utiliser le 230V Alimenter le moteur Extrait de la décomposition fonctionnelle (FAST)

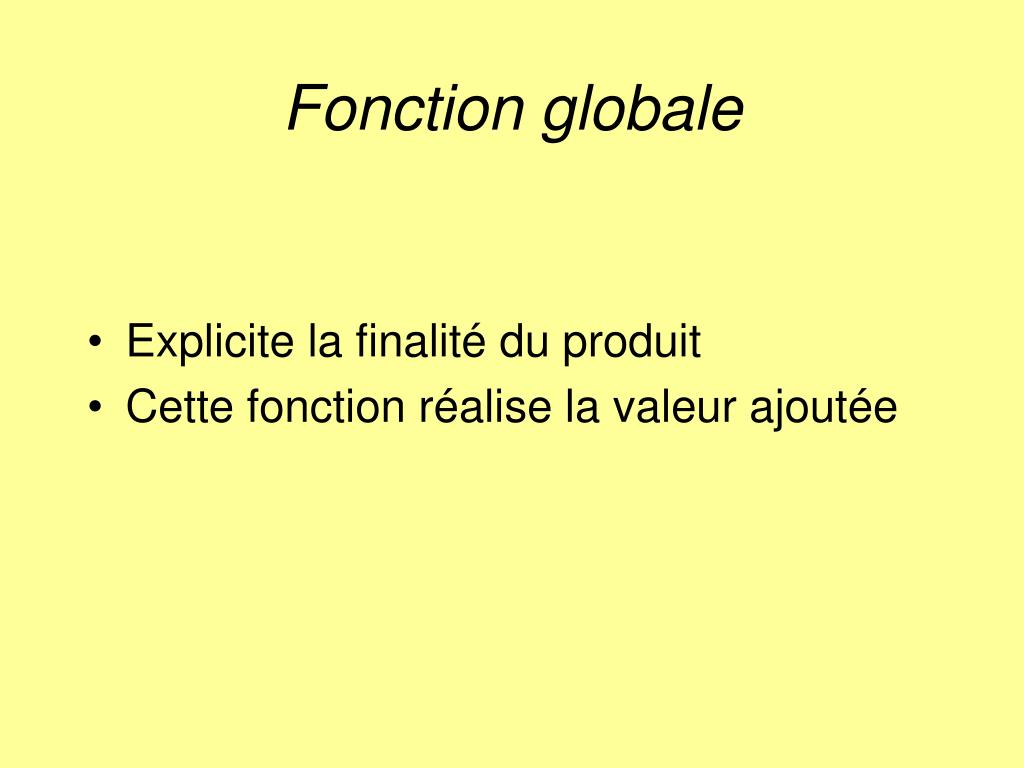

  10. Fonction globale • Explicite la finalité du produit • Cette fonction réalise la valeur ajoutée

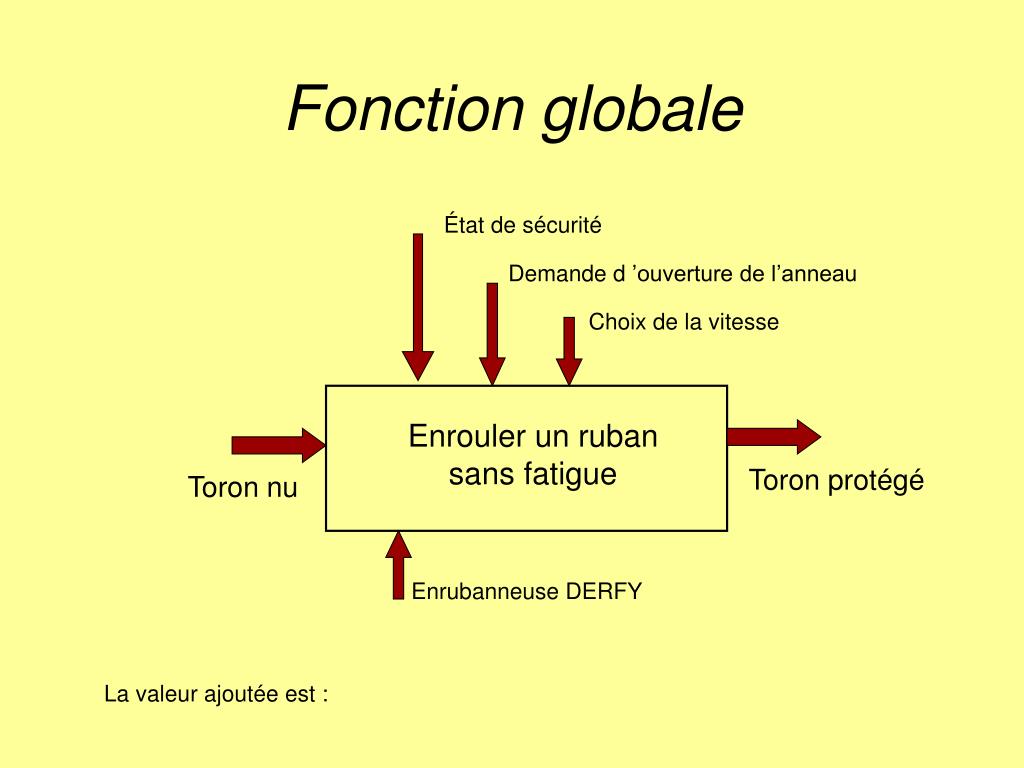

  11. Fonction globale État de sécurité Demande d ’ouverture de l’anneau Choix de la vitesse Enrouler un ruban sans fatigue Toron protégé Toron nu Enrubanneuse DERFY La valeur ajoutée est :

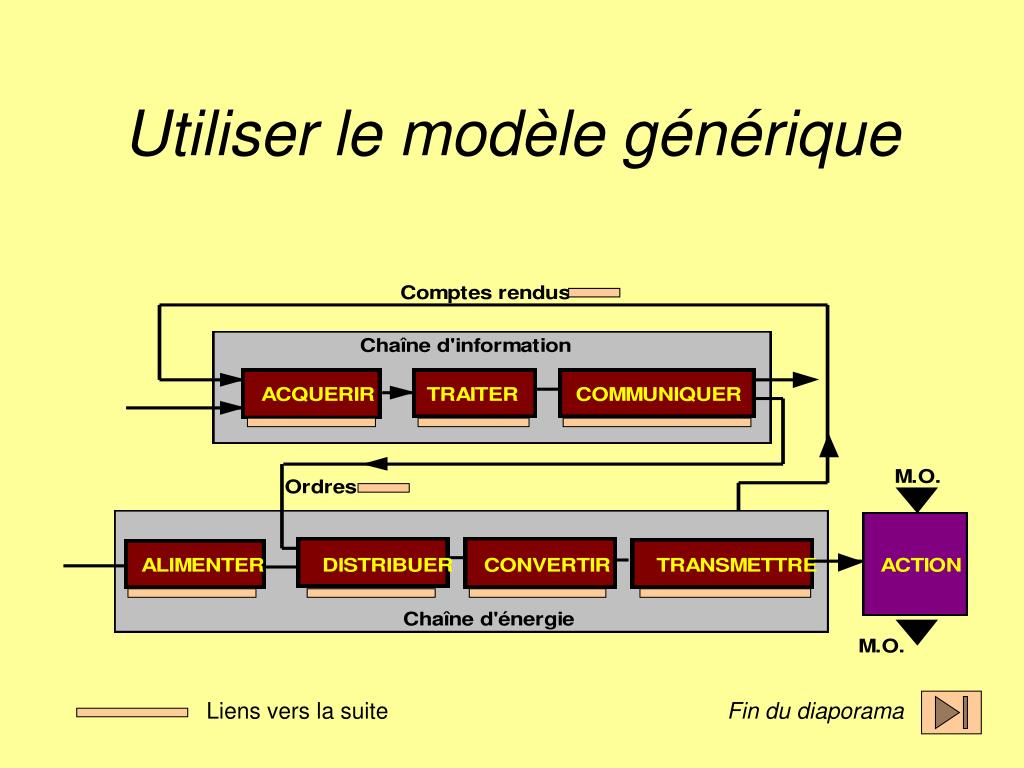

  12. Utiliser le modèle générique Liens vers la suite Fin du diaporama

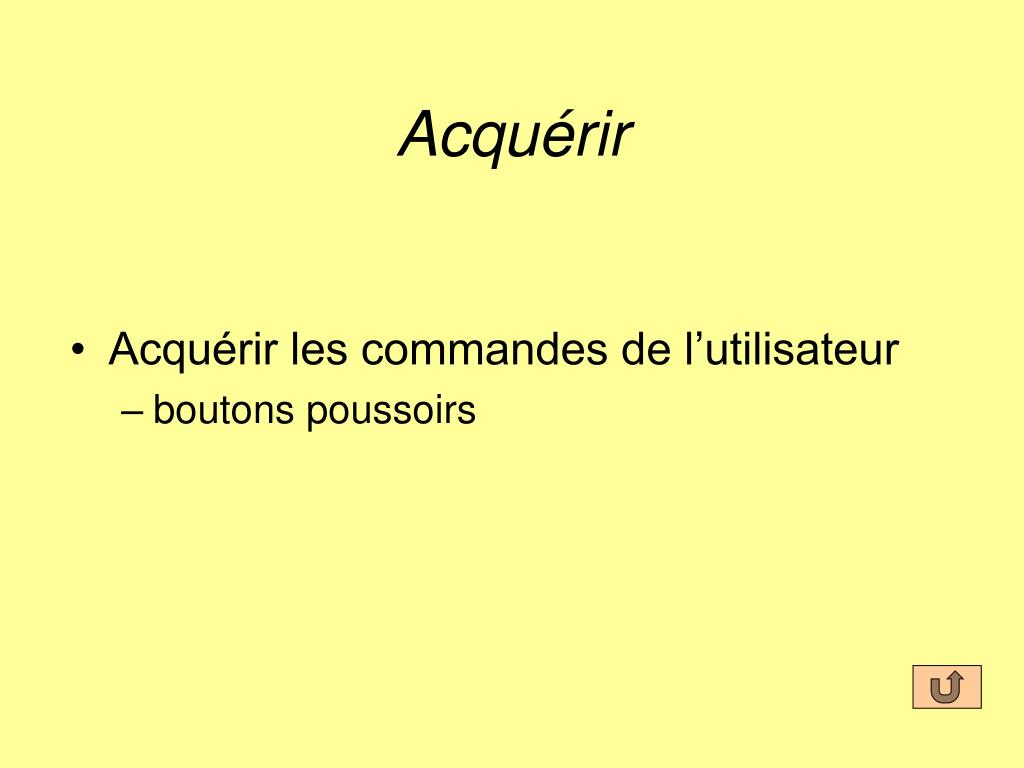

  13. Acquérir • Acquérir les commandes de l’utilisateur • boutons poussoirs

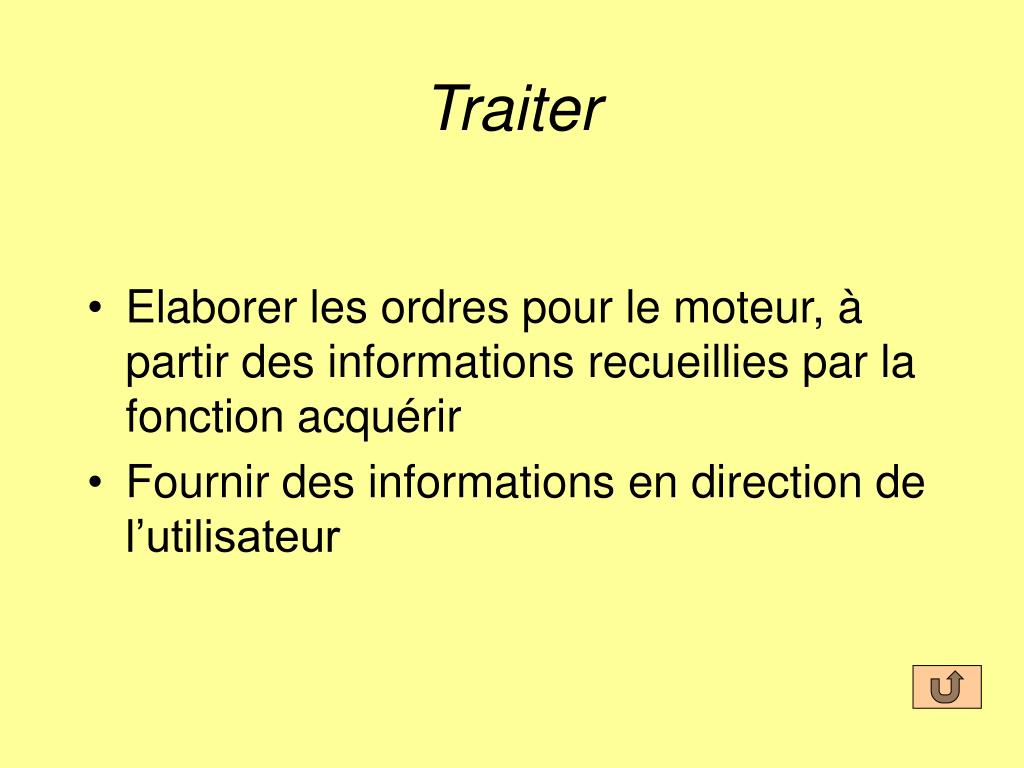

  14. Traiter • Elaborer les ordres pour le moteur, à partir des informations recueillies par la fonction acquérir • Fournir des informations en direction de l’utilisateur

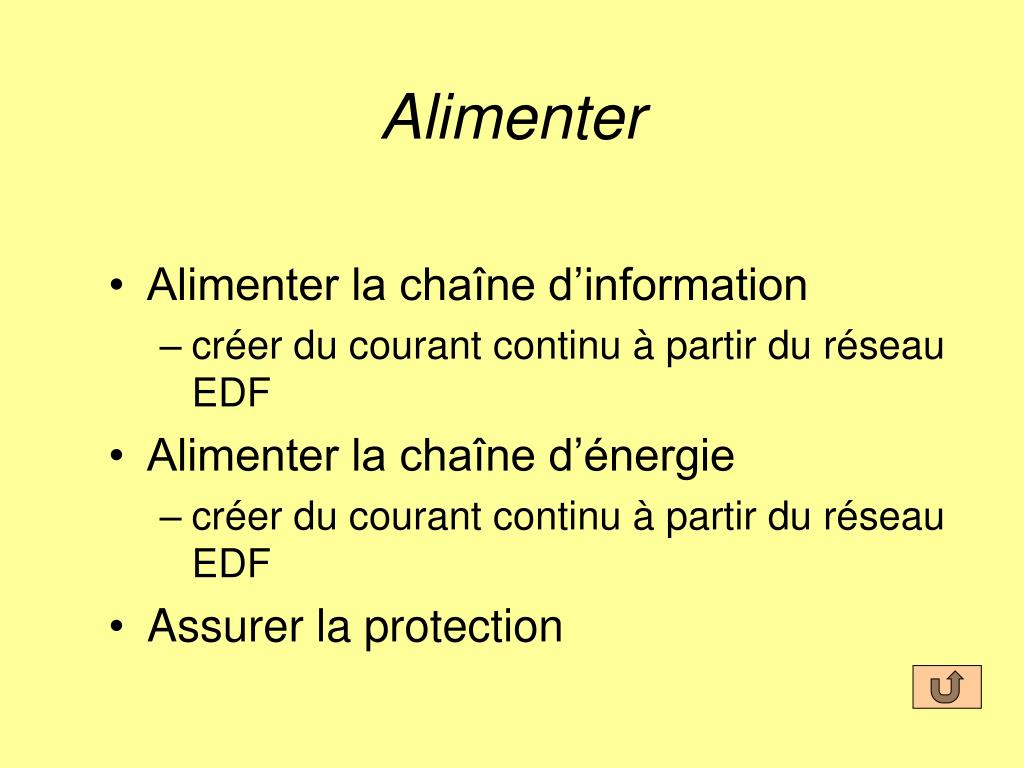

  15. Alimenter • Alimenter la chaîne d’information • créer du courant continu à partir du réseau EDF • Alimenter la chaîne d’énergie • créer du courant continu à partir du réseau EDF • Assurer la protection

  16. Convertir • Convertir l ’énergie électrique en énergie mécanique de rotation • moteur à courant continu

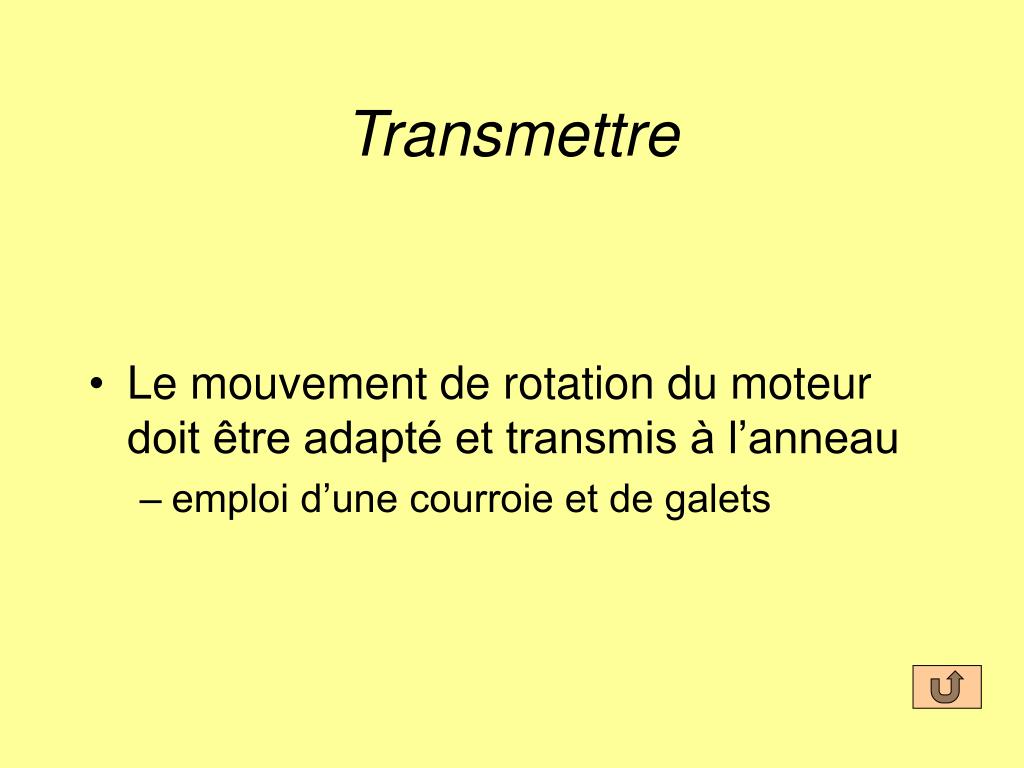

  17. Transmettre • Le mouvement de rotation du moteur doit être adapté et transmis à l’anneau • emploi d’une courroie et de galets

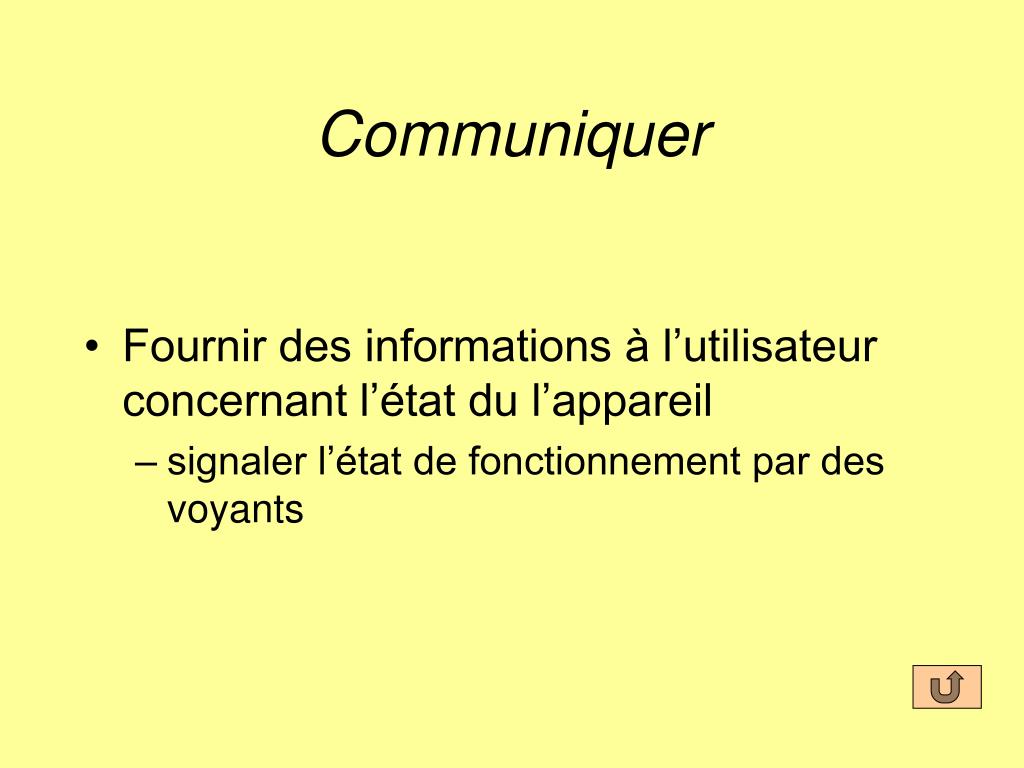

  18. Communiquer • Fournir des informations à l’utilisateur concernant l’état du l’appareil • signaler l’état de fonctionnement par des voyants

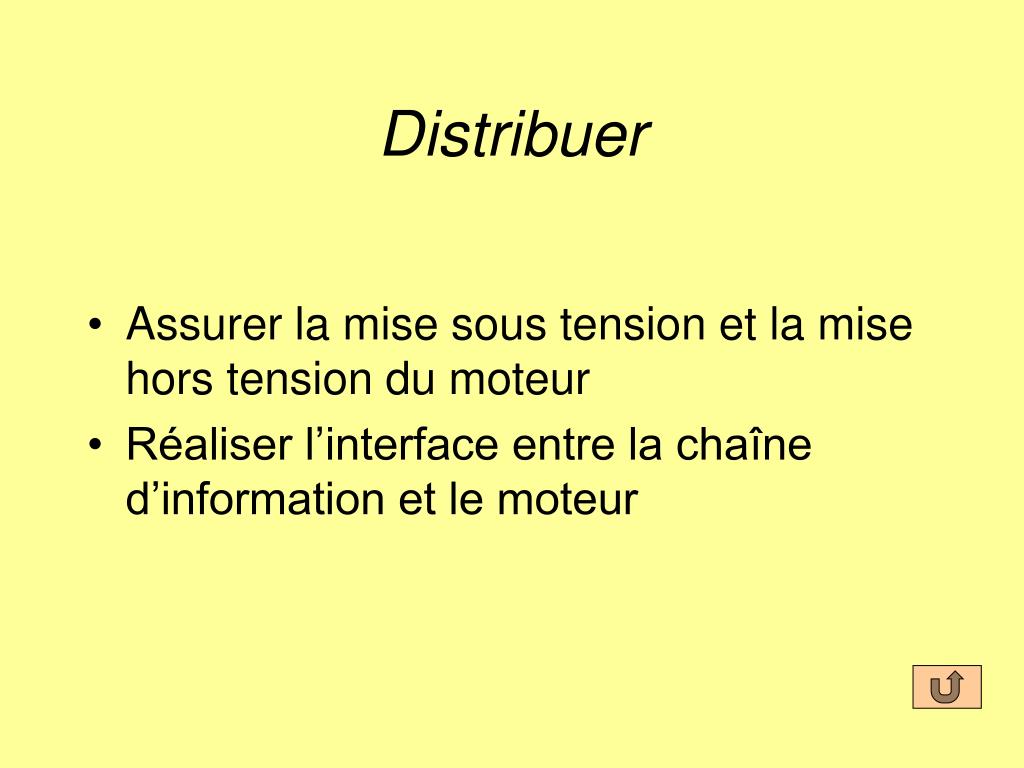

  19. Distribuer • Assurer la mise sous tension et la mise hors tension du moteur • Réaliser l’interface entre la chaîne d’information et le moteur

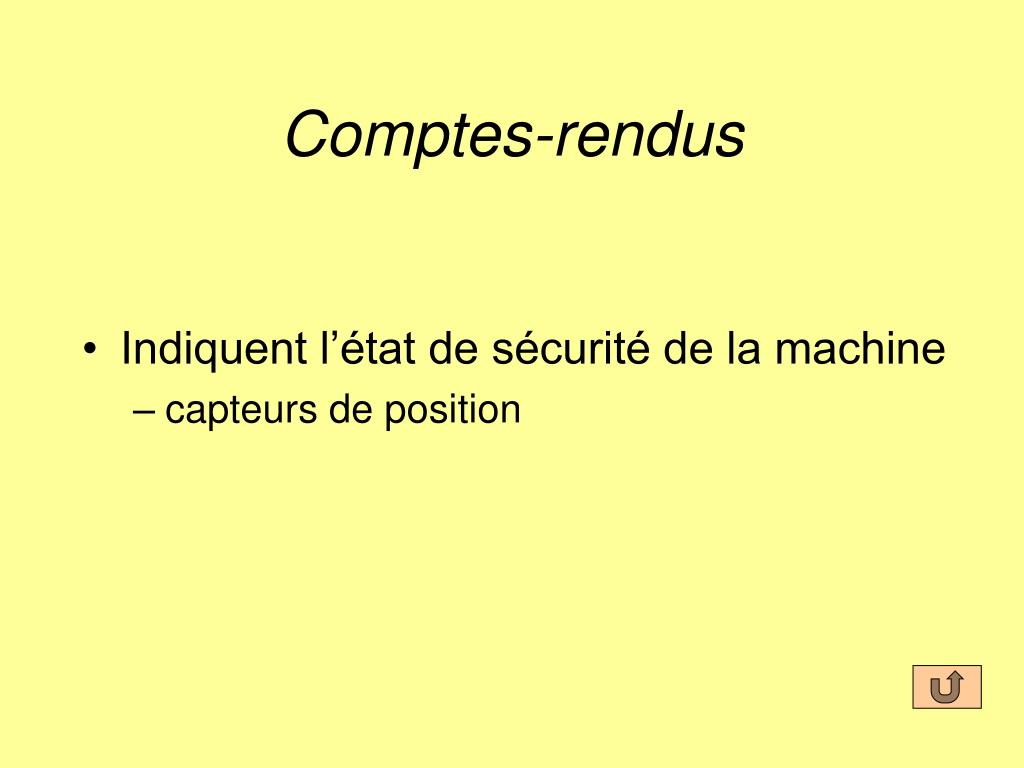

  20. Comptes-rendus • Indiquent l’état de sécurité de la machine • capteurs de position

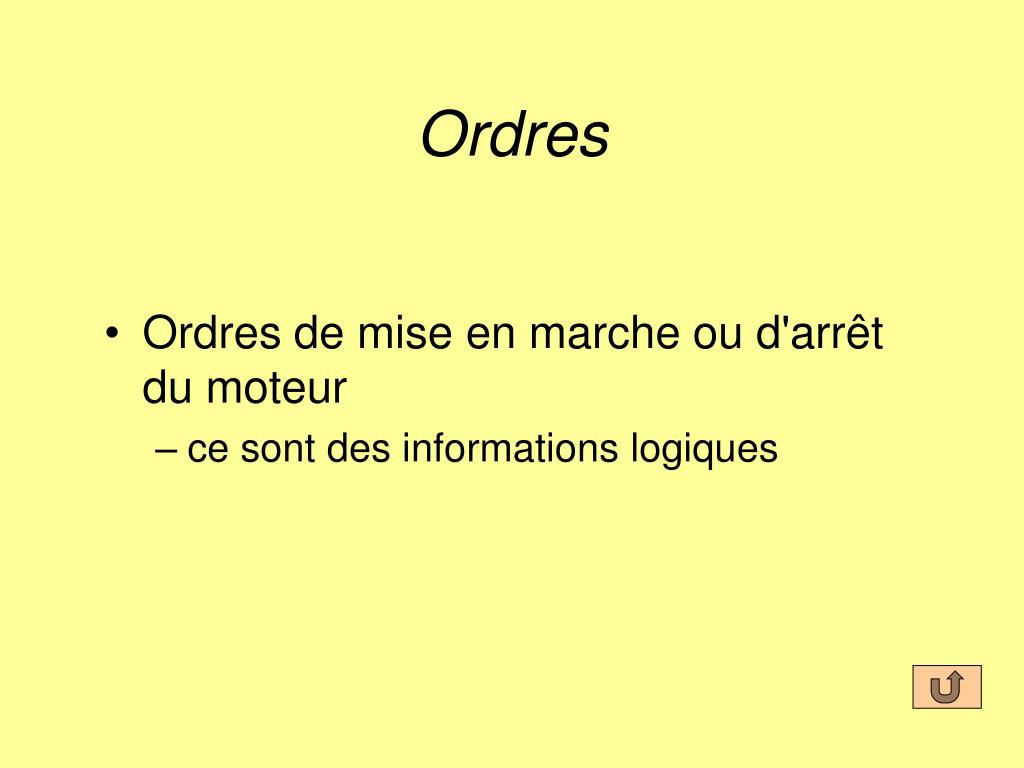

  21. Ordres • Ordres de mise en marche ou d'arrêt du moteur • ce sont des informations logiques

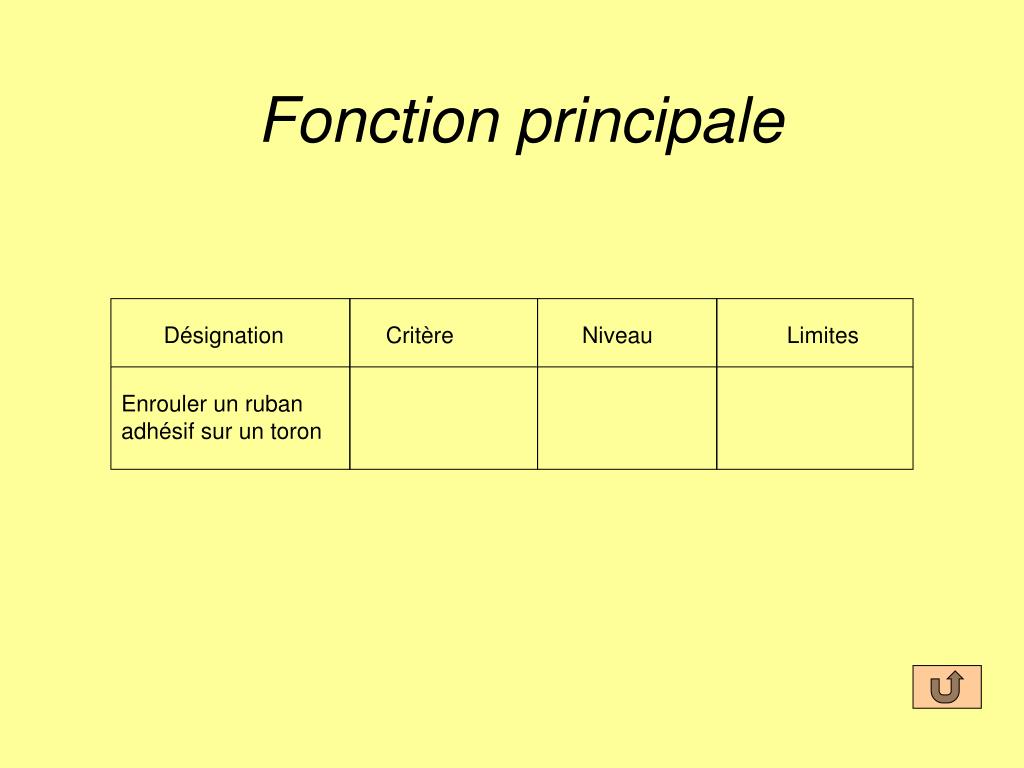

  22. Fonction principale Désignation Critère Niveau Limites Enrouler un ruban adhésif sur un toron

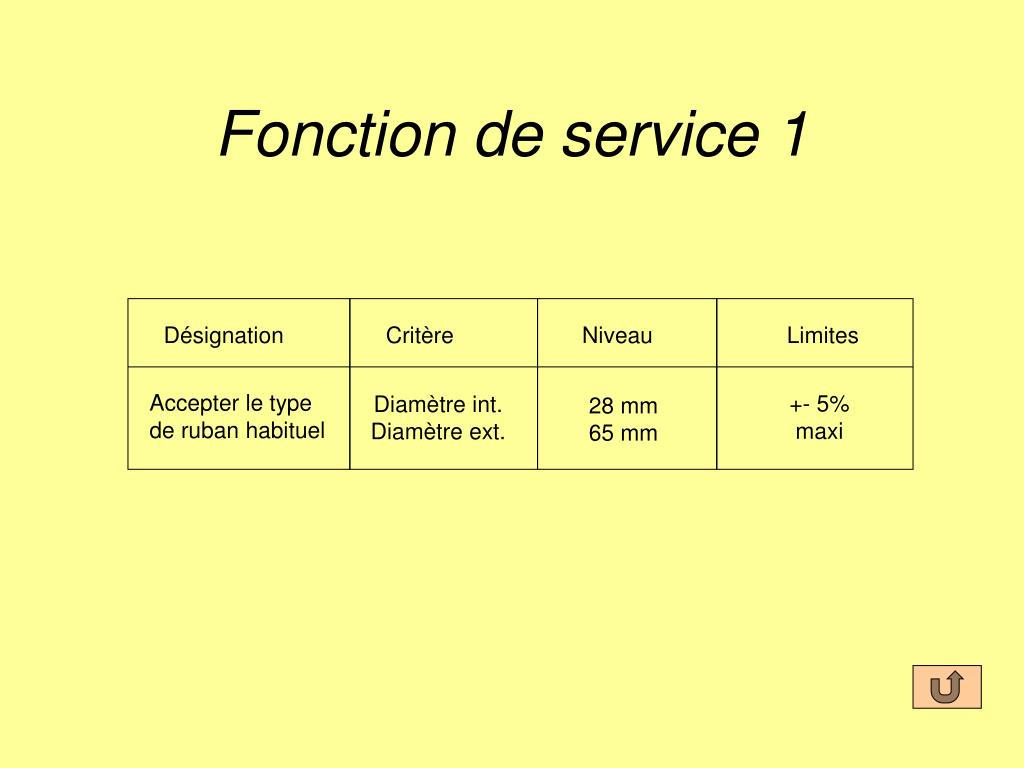

  23. Fonction de service 1 Désignation Critère Niveau Limites Accepter le type de ruban habituel +- 5% maxi Diamètre int. Diamètre ext. 28 mm 65 mm

  24. Fonction de service 2 Désignation Critère Niveau Limites Faciliter le changement du ruban Procédé

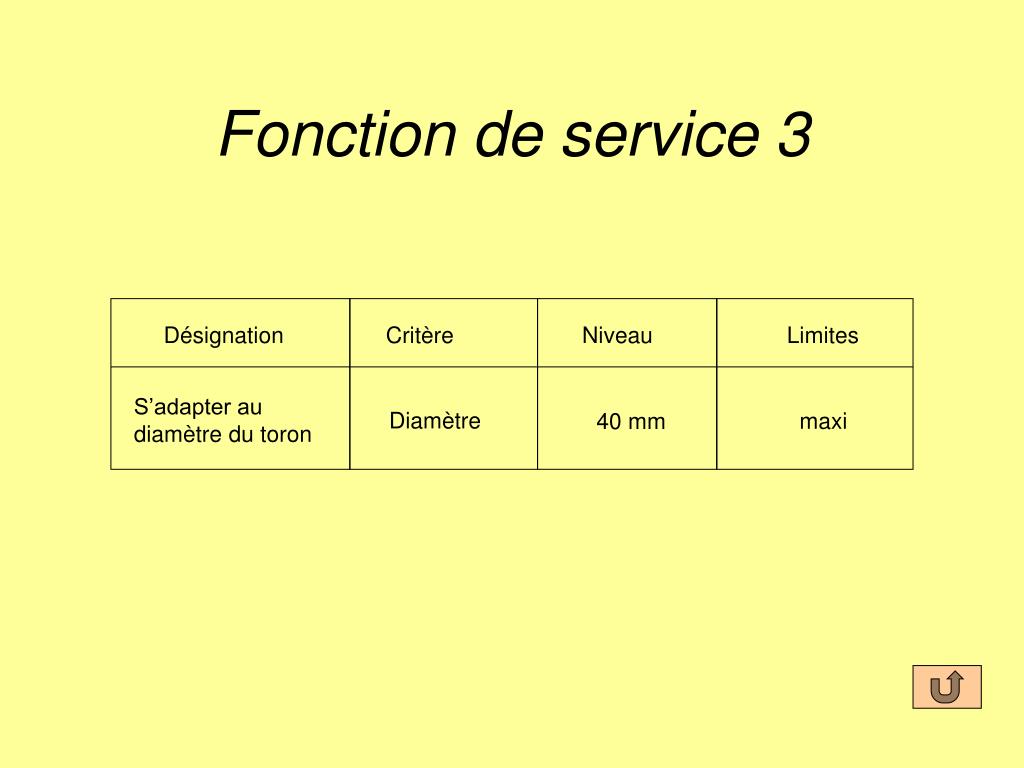

  25. Fonction de service 3 Désignation Critère Niveau Limites S’adapter au diamètre du toron Diamètre maxi 40 mm

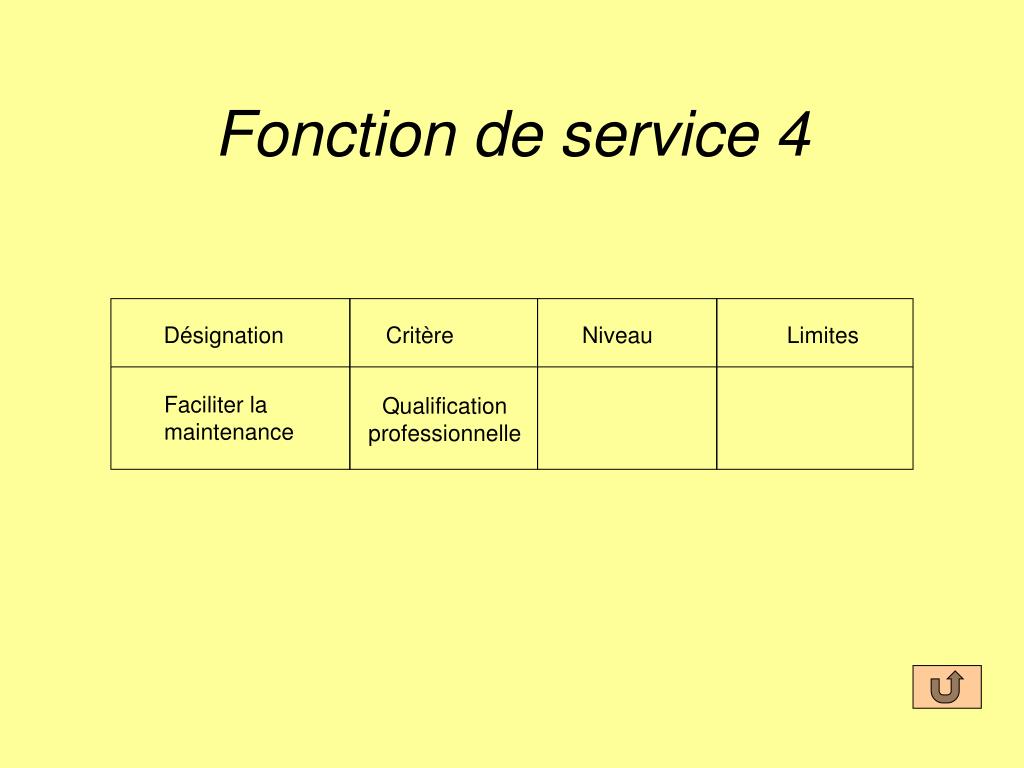

  26. Fonction de service 4 Désignation Critère Niveau Limites Faciliter la maintenance Qualification professionnelle

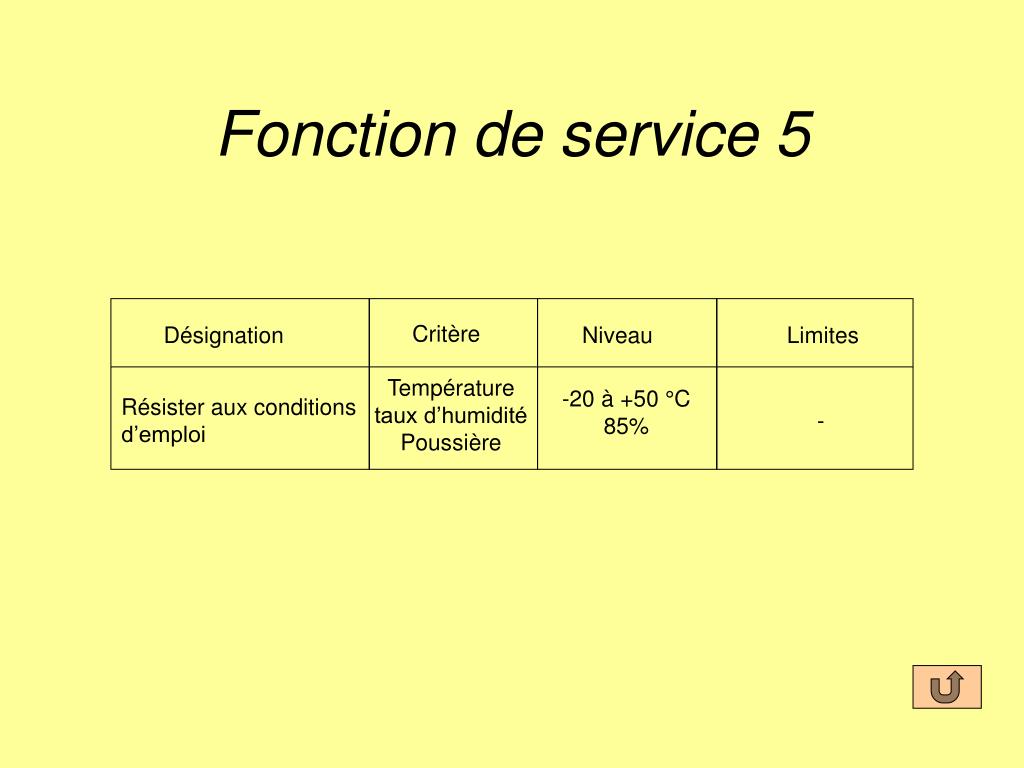

  27. Fonction de service 5 Critère Désignation Niveau Limites Température taux d’humidité Poussière -20 à +50 °C 85% Résister aux conditions d’emploi -

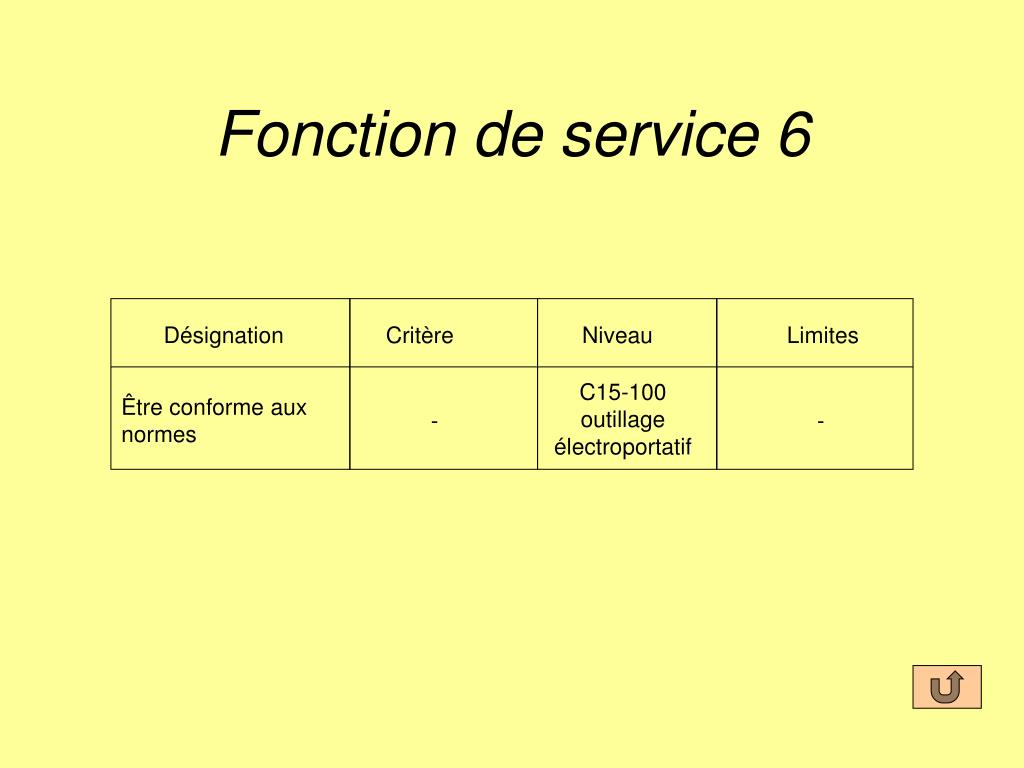

  28. Fonction de service 6 Désignation Critère Niveau Limites C15-100 outillage électroportatif Être conforme aux normes - -

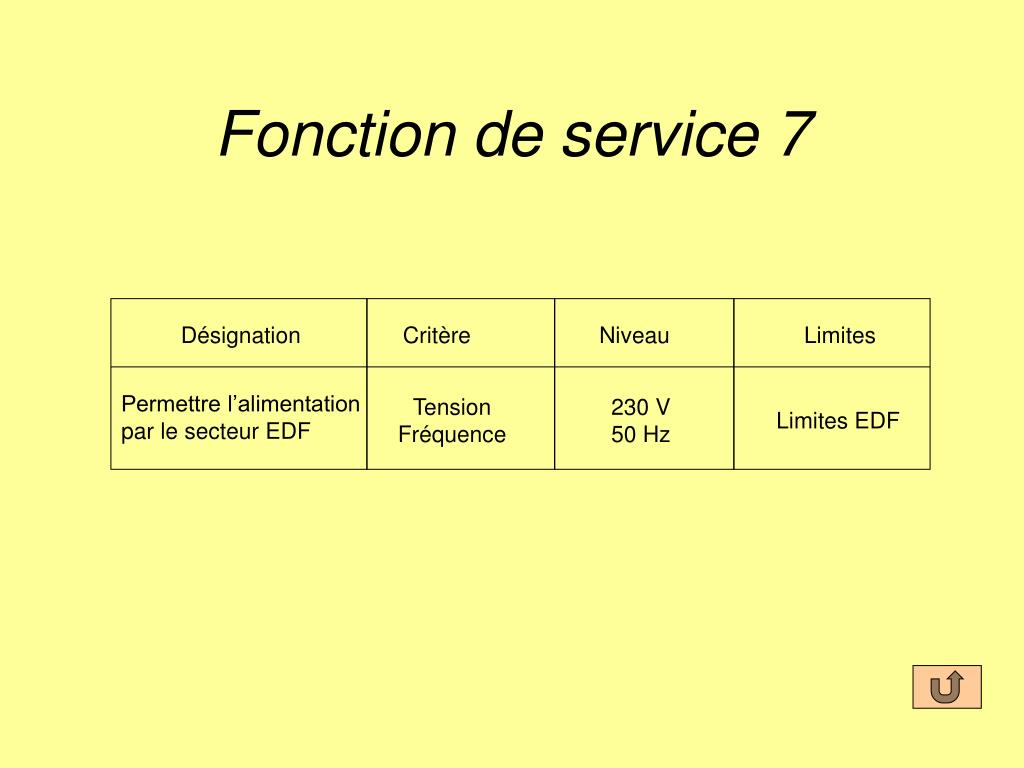

  29. Fonction de service 7 Désignation Critère Niveau Limites Permettre l’alimentation par le secteur EDF Tension Fréquence 230 V 50 Hz Limites EDF

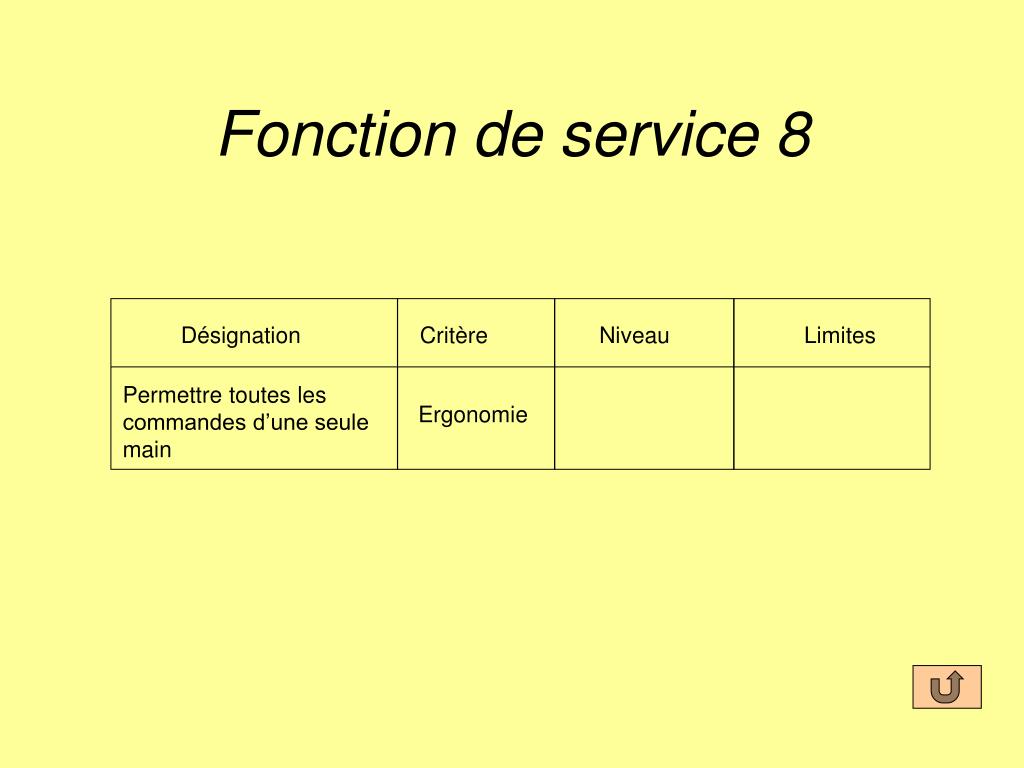

  30. Fonction de service 8 Désignation Critère Niveau Limites Permettre toutes les commandes d’une seule main Ergonomie
