Principe de résolution des structures

Principe de résolution des structures. But : retrouver la densité électronique du cristal. Formellement :. Avec, pour un cristal périodique :. F hkl sont les coefficients du développement en série de Fourier de la densité électronique r tot (r). Problème des phases. k d. 4p/l. q.

morrison
Télécharger la présentation

Principe de résolution des structures

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

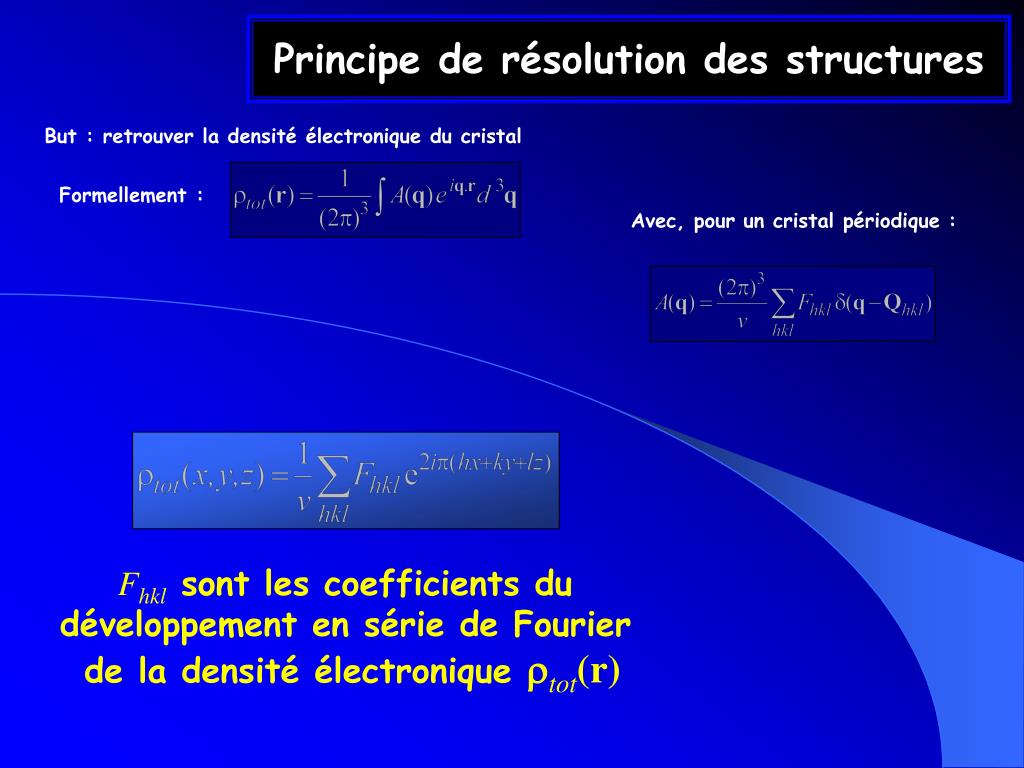

  1. Principe de résolution des structures But : retrouver la densité électronique du cristal Formellement : Avec, pour un cristal périodique : Fhkl sont les coefficients du développement en série de Fourier de la densité électronique rtot(r)

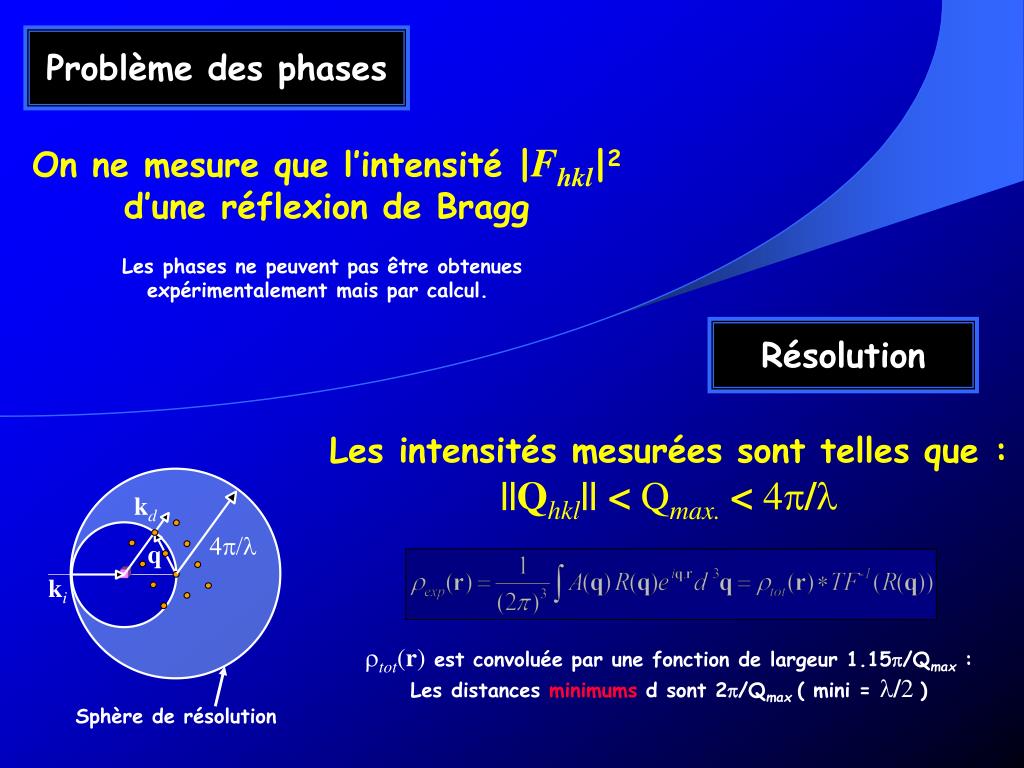

  2. Problème des phases kd 4p/l q ki On ne mesure que l’intensité |Fhkl|2 d’une réflexion de Bragg Les phases ne peuvent pas être obtenues expérimentalement mais par calcul. Résolution Les intensités mesurées sont telles que : ||Qhkl|| < Qmax. < 4p/l rtot(r) est convoluée par une fonction de largeur 1.15p/Qmax : Les distances minimums dsont2p/Qmax( mini = l/2) Sphère de résolution

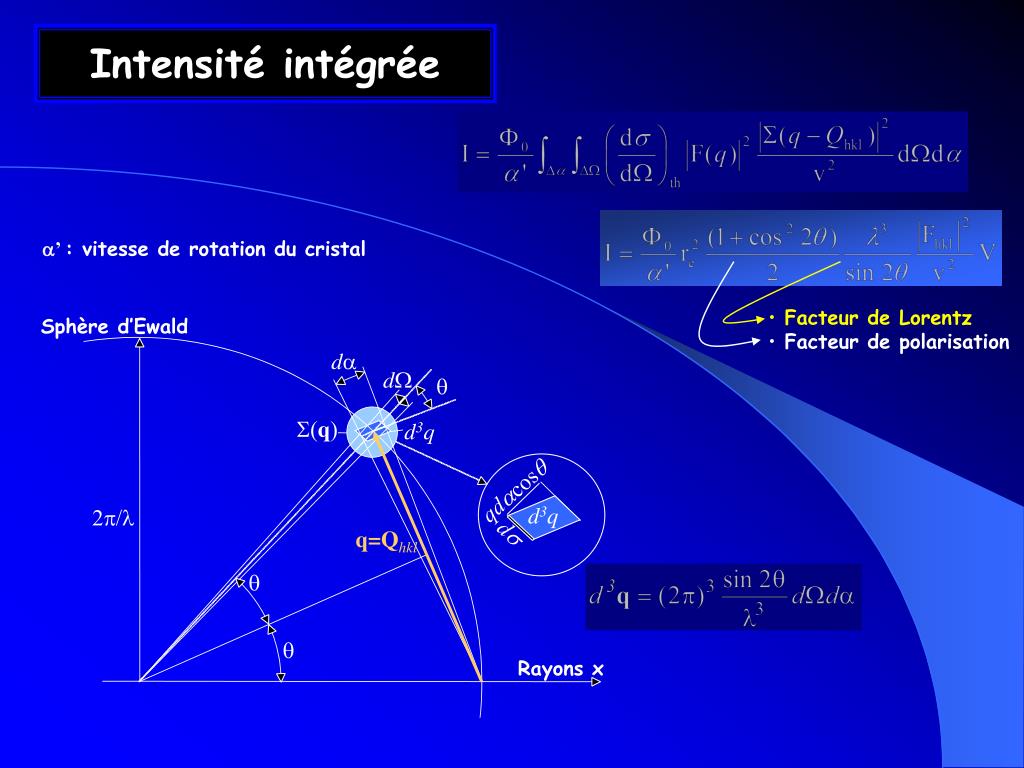

  3. Intensité intégrée a’ : vitesse de rotation du cristal • Facteur de Lorentz • Facteur de polarisation Sphère d’Ewald da dW q d3q S(q) qdacosq d3q 2p/l ds q=Qhkl q q Rayons x

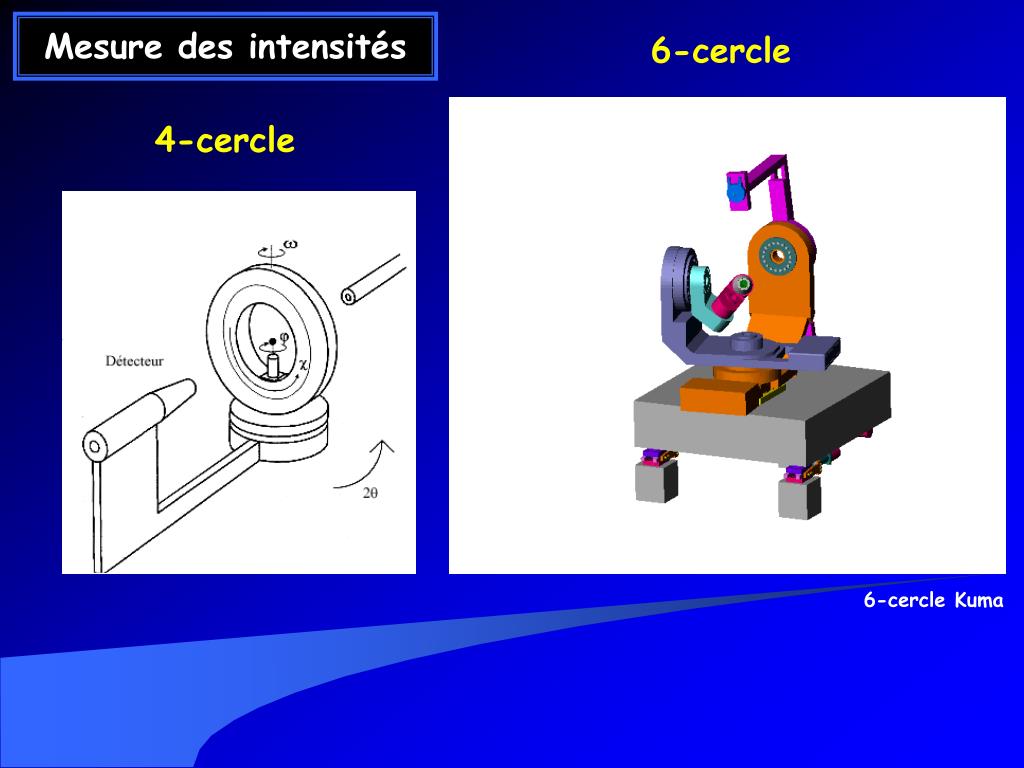

  4. Mesure des intensités 6-cercle 4-cercle 6-cercle Kuma

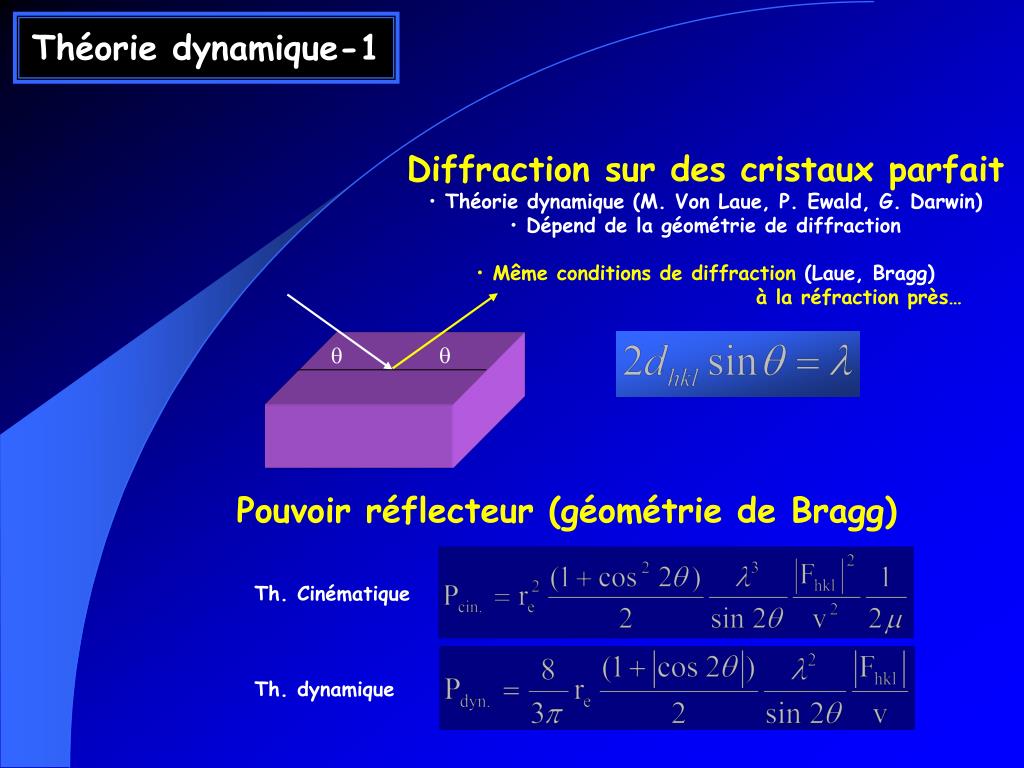

  5. Théorie dynamique-1 • Diffraction sur des cristaux parfait • Théorie dynamique (M. Von Laue, P. Ewald, G. Darwin) • Dépend de la géométrie de diffraction • Même conditions de diffraction (Laue, Bragg) • à la réfraction près… q q Pouvoir réflecteur (géométrie de Bragg) Th. Cinématique Th. dynamique

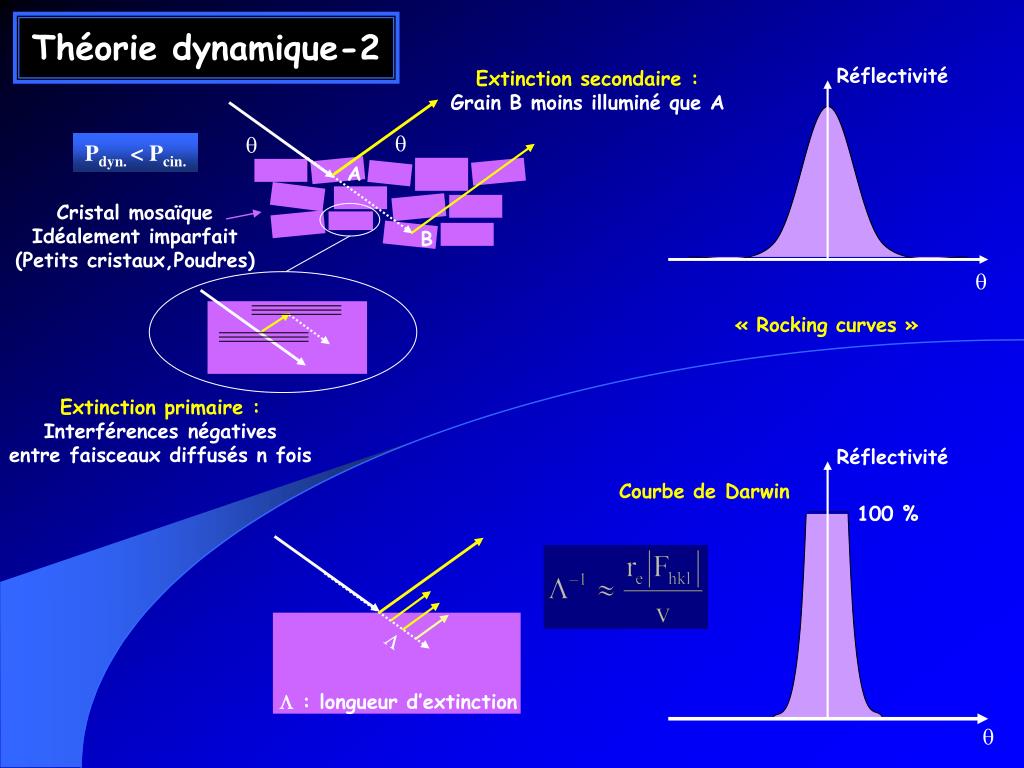

  6. Théorie dynamique-2 Réflectivité Extinction secondaire : Grain B moins illuminé que A q q Pdyn. < Pcin. A Cristal mosaïque Idéalement imparfait (Petits cristaux,Poudres) B q « Rocking curves » Extinction primaire : Interférences négatives entre faisceaux diffusés n fois Réflectivité Courbe de Darwin 100 % L L : longueur d’extinction q

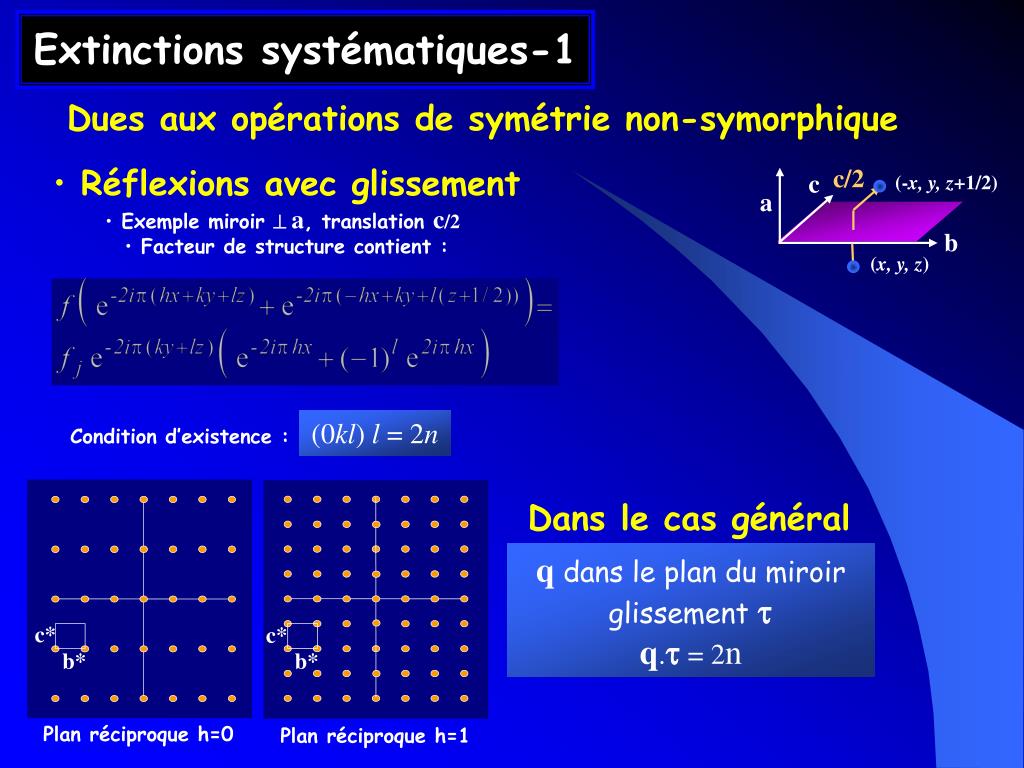

  7. Extinctions systématiques-1 Dues aux opérations de symétrie non-symorphique c/2 • Réflexions avec glissement • Exemple miroir a, translation c/2 • Facteur de structure contient : c (-x, y, z+1/2) a b (x, y, z) (0kl) l = 2n Condition d’existence : Dans le cas général q dans le plan du miroir glissement t q.t = 2n c* c* b* b* Plan réciproque h=0 Plan réciproque h=1

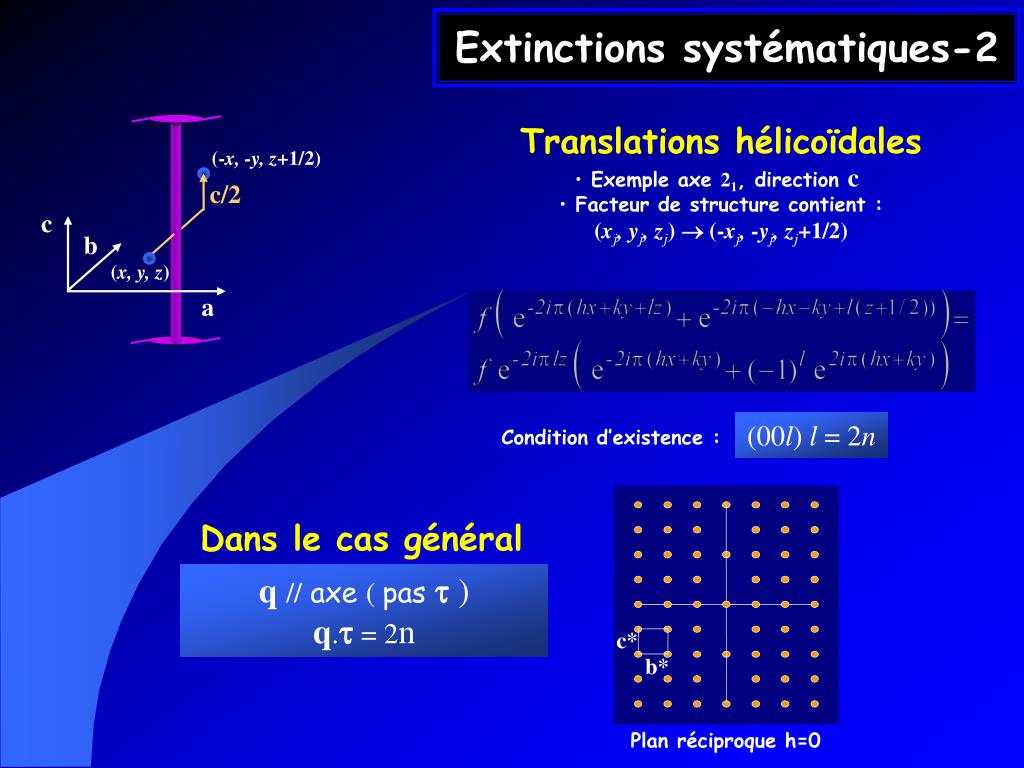

  8. Extinctions systématiques-2 • Translations hélicoïdales • Exemple axe 21, direction c • Facteur de structure contient : • (xj, yj, zj)  (-xj, -yj, zj+1/2) (-x, -y, z+1/2) c/2 c b (x, y, z) a (00l) l = 2n Condition d’existence : Dans le cas général q// axe ( pas t) q.t = 2n c* b* Plan réciproque h=0

  9. Principe des expériences pompe-sonde 10-15 s Fréquences e- 13.6 eV  3.2 as Ultra-rapide Int e-e 1 fs -> 0,3 µm 1.8 fs obtenues au LCLS en 2010 Vibrations molécules Réactions chimiques Int e-ph 10-12s Phonons acoustiques Femtochimie Ahmed H. Zewail Nobel chimie (1999) Rapide Transitions induites 10-9 s • Mesures stroboscopiques • Étude d’états métastables (réactions chimiques, • désexcitations e-, transitions de phases) • Temps de vie très court (ms à lafs) • Une pompeexcite le système, • une sonde l’étudie après un retard variable. 10-6 s Tsonde ~ Tpompe << Tretard <<Trép. 10-3s Dynamique lente État excité E Pompe Sonde 1 s État fondamental retard t Taux de répétition

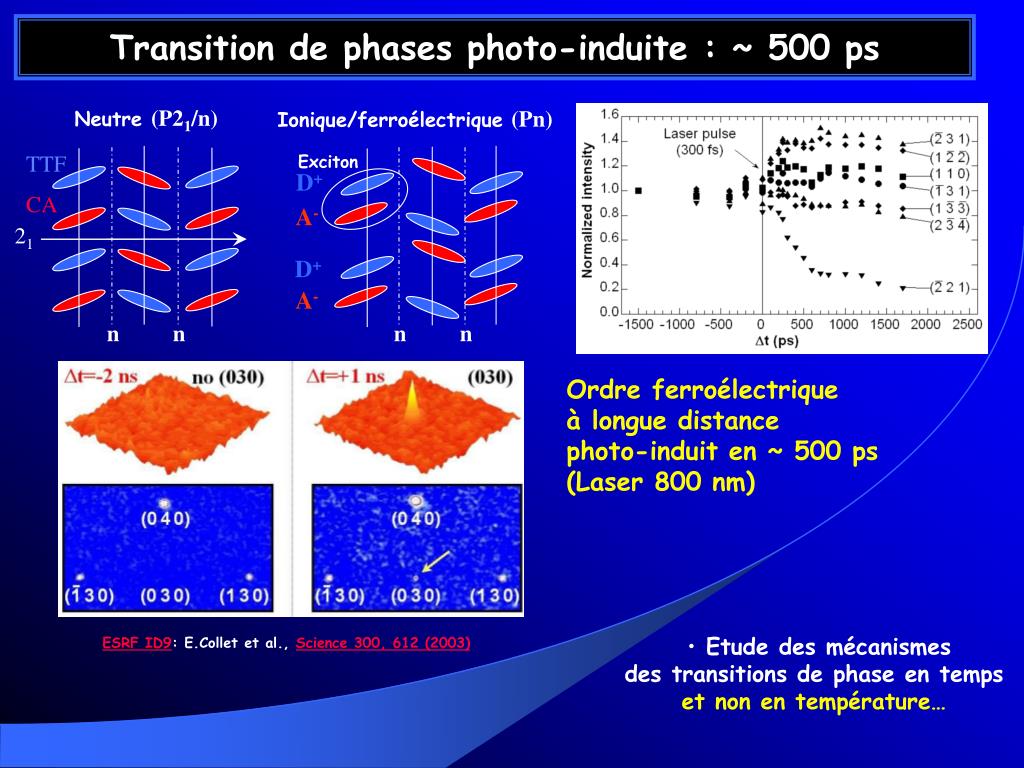

  10. Transition de phases photo-induite : ~ 500 ps Neutre (P21/n) Ionique/ferroélectrique (Pn) TTF Exciton D+ CA A- 21 D+ A- n n n n Ordre ferroélectrique à longue distance photo-induit en ~ 500 ps (Laser 800 nm) • Etude des mécanismes • des transitions de phase en temps • et non en température… ESRF ID9: E.Collet et al., Science 300, 612 (2003)

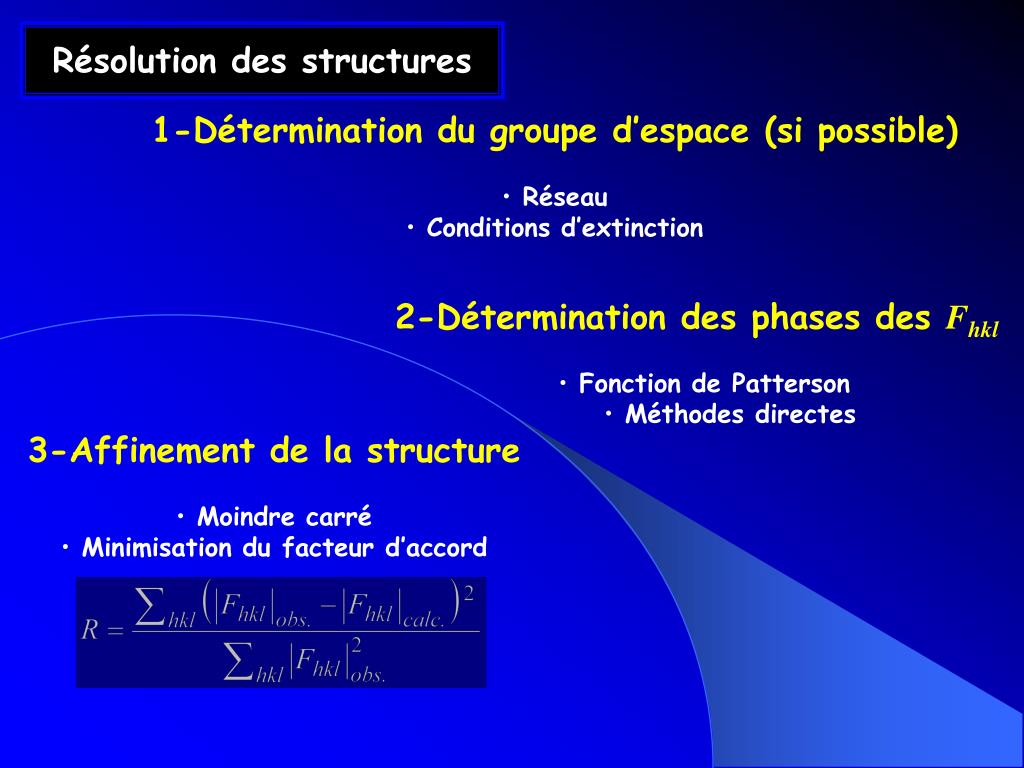

  11. Résolution des structures • 1-Détermination du groupe d’espace (si possible) • Réseau • Conditions d’extinction • 2-Détermination des phases des Fhkl • Fonction de Patterson • Méthodes directes • 3-Affinement de la structure • Moindre carré • Minimisation du facteur d’accord

  12. Exemple : nucléosome ESRF : l = 0.842 Å, résolution 2.8 Å Groupe d’espace P212121 : a=108 Å, b= 186 Å, c=111 Å Cristal oscillant 0.4°, 90 s 570 clichés, 4.228 118 ADN tourne de 1.65 tour Autour de 4 paires de protéines K.Luger et al., Nature, 389, 251 (1998)

  13. Densité électronique • Mesures précises des intensités •  densité électronique • Liaison chimique • Potentiel électrostatique, transfert de charge, moment dipolaire • Calcul de Fhkldans l’approximation sphérique Densité électronique de déformation

  14. Exemples de cartes Contour 0.005 eÅ-3 H2O dans LiOH.H2O Acide oxalique 15 K D’après Vainshtein H Doublets libres O O C C O O H Contour 0.05 eÅ-3 (Zobel et al. 1992)

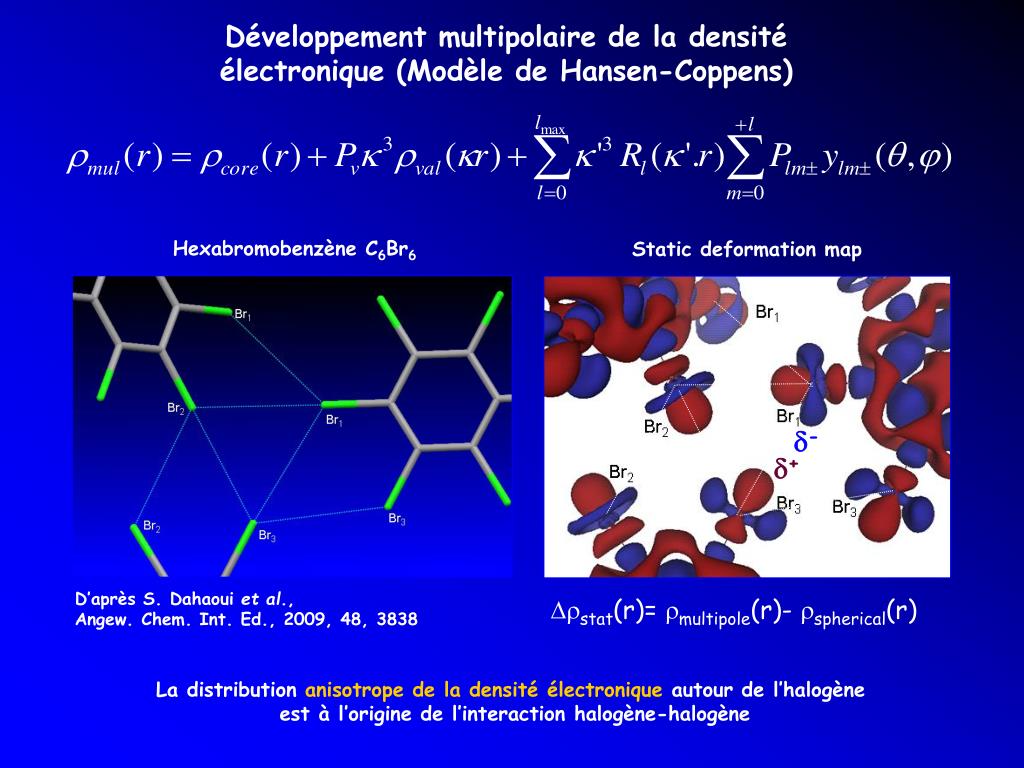

  15. Développement multipolaire de la densité électronique (Modèle de Hansen-Coppens) Hexabromobenzène C6Br6 Static deformation map d- d+ d- d+ D’après S. Dahaoui et al., Angew. Chem. Int. Ed., 2009, 48, 3838 stat(r)= multipole(r)- spherical(r) La distribution anisotrope de la densité électronique autour de l’halogène est à l’origine de l’interaction halogène-halogène

  16. Diffusion anomale Loin des seuils d’absorption wK w f ’’ Loi de Friedel : I(q)= I(-q) f ’ Structure centrosymétrique Structure non-centrosymétrique F(q)=FeiF + (f0+f ’+if ’’) e-iq.r F(-q)=Fe-iF+ (f0+f ’+if ’’) eiq.r F(q)=F+ if ’’cosq.r F(-q)= F+ if ’’cosq.r Im Im if ’’ F(q) -q.r f0+f ’ F if ’’ Re Re -F F(q) F(-q) q.r • Mesure de la chiralité absolue • Méthode MAD • (Multiwave-length Anomalous Difraction) Principe de Curie

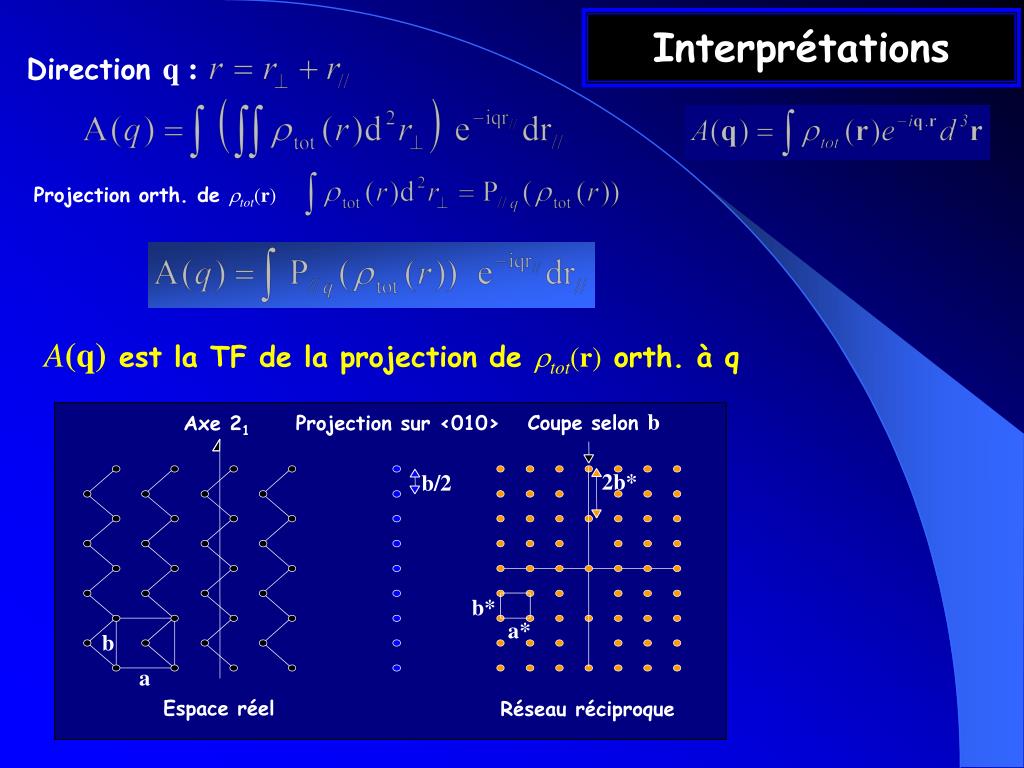

  17. Interprétations Direction q : Projection orth. de rtot(r) A(q) est la TF de la projection de rtot(r) orth. à q Coupe selon b Projection sur <010> Axe 21 2b* b/2 b* a* b a Espace réel Réseau réciproque

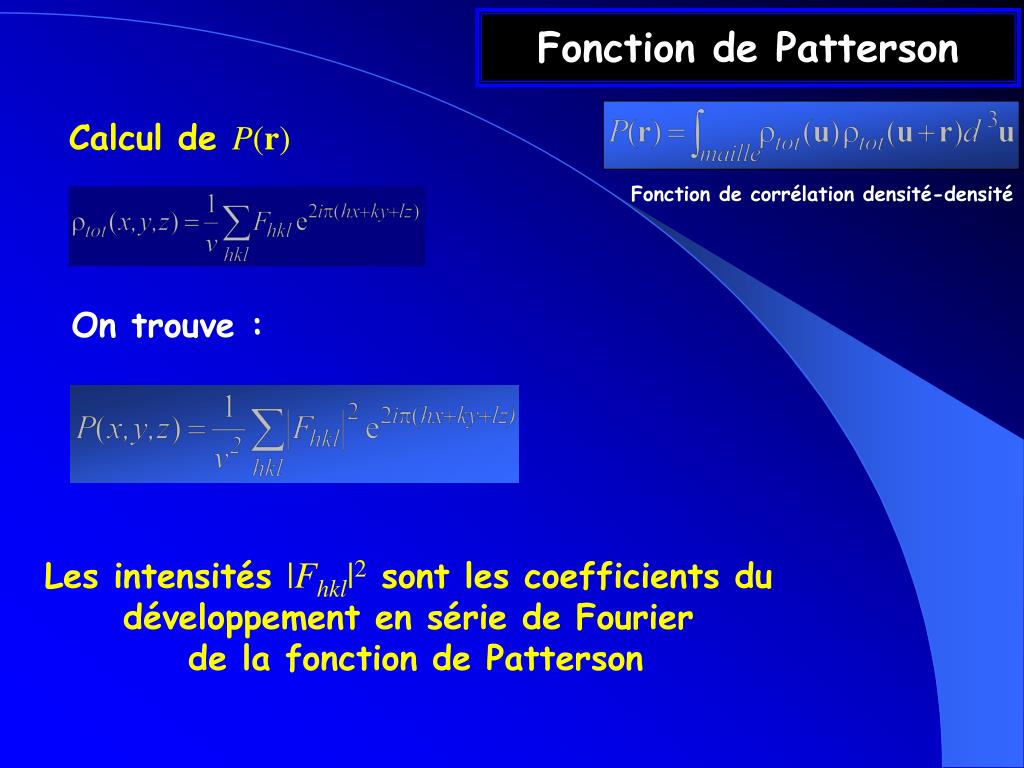

  18. Fonction de Patterson Calcul de P(r) Fonction de corrélation densité-densité On trouve : Les intensités |Fhkl|2 sont les coefficients du développement en série de Fourier de la fonction de Patterson

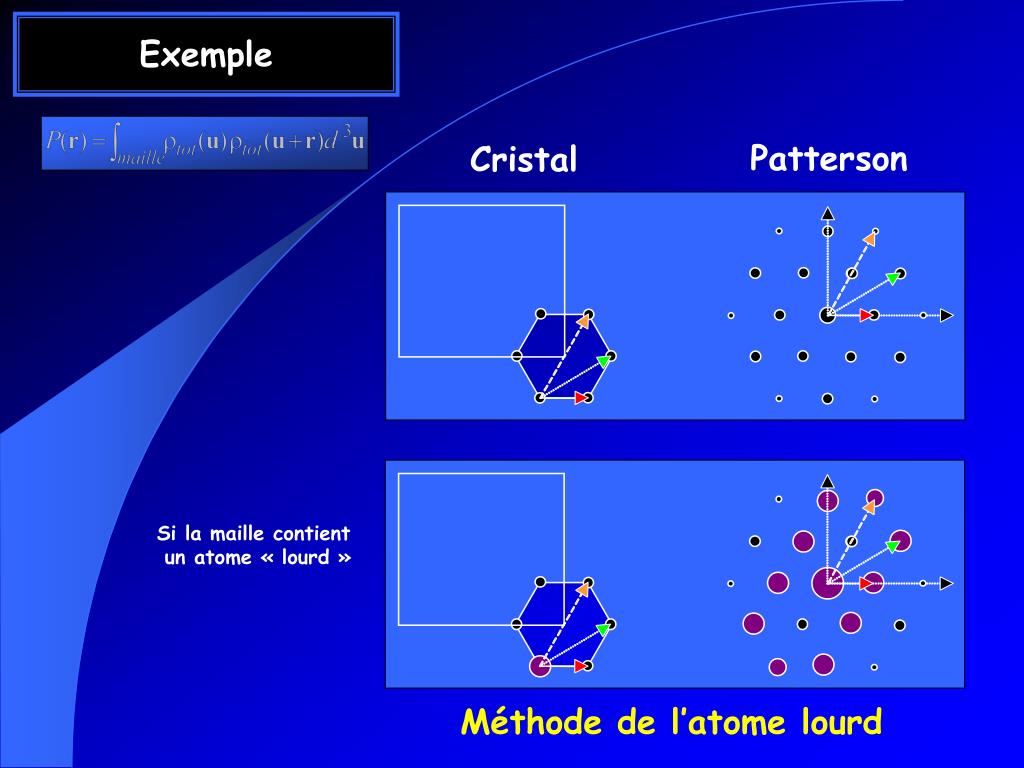

  19. Exemple Patterson Cristal Si la maille contient un atome « lourd » Méthode de l’atome lourd

  20. Méthodes directes Utilisation de relations entre facteurs de structures Relations exactes : Ex : structure centrosymétrique les phases sont 0 ou p Centre : +axe binaire : Relations statistiques : Ex : la relation est d’autant plus probable que le terme est élevé (Karle-Hauptman)

  21. Structures complexes Détermination de structure Ab initio Mg1-xIr1+x , 304 atomes (25 dansl’unité asym.) a=18.469 Å ; b= 18.174 Å ,c= 18.821 Å R. Černý, et al. Acta Cryst. B60, 272 (2004) Ligne Suisse-Norvégienne, ESRF, l=0.5 Å, 3963 raies (754 indépendantes) Un jour d’expérience. • Haute résolution • Flux important Icosaèdres (CN 12) Mg : Frank-Kasper polyèdres (CN 14, 15 or 16)
