电力电缆绝缘电阻的测量

电力电缆绝缘电阻的测量. 一、电缆绝缘好坏的判别 二、绝缘电阻的标准换算 三、绝缘电阻的测量原理及方法. 一、电缆绝缘好坏的判别. 1 、电缆的绝缘电阻值 2 、电缆三相的不平衡系数测量. 一、电缆绝缘好坏的判别. 电缆的绝缘电阻值. 根据相关规定，纸绝缘成品电缆的绝缘电阻，当实验温度在 20 ℃时，换算到单位长度（ km ）绝缘电阻（用单位 M Ω· km 表示）应符合表一的参数。实际值至少要超过所给值的若干倍；一般情况下，当电缆耐压等级相同时。导体截面积越小，其绝缘电阻值应越大；同样导体截面积相同的条件下，绝缘耐压等级越高的电缆，其绝缘电阻应越大 。.

morton
Télécharger la présentation

电力电缆绝缘电阻的测量

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

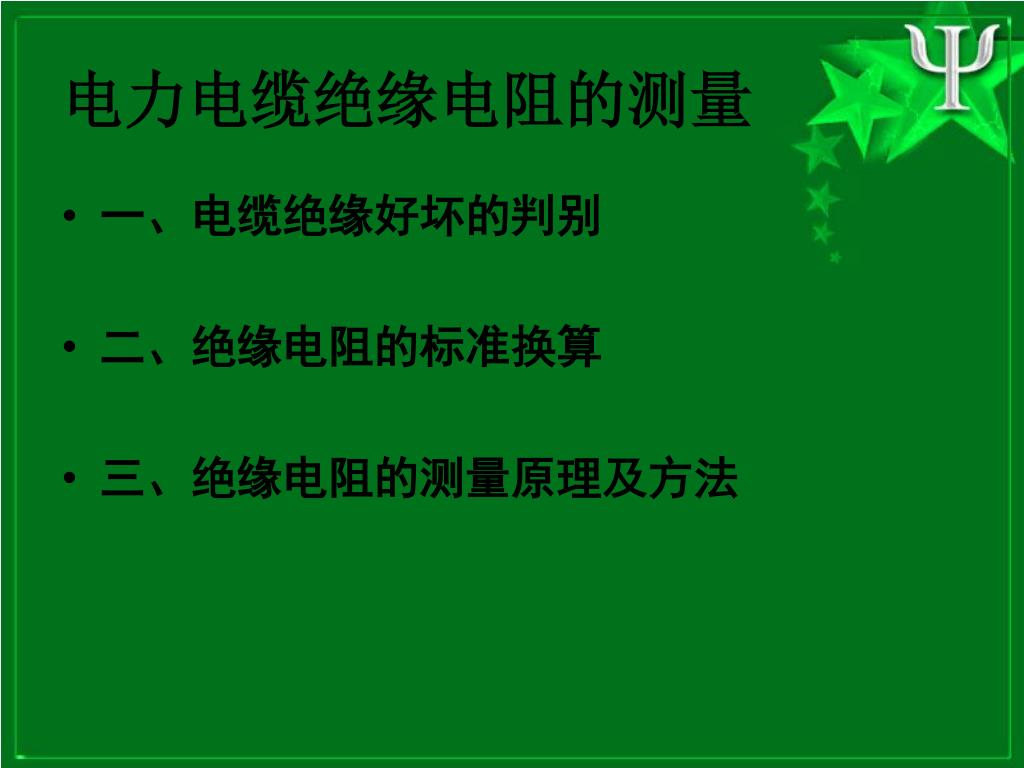

  1. 电力电缆绝缘电阻的测量 • 一、电缆绝缘好坏的判别 • 二、绝缘电阻的标准换算 • 三、绝缘电阻的测量原理及方法

  2. 一、电缆绝缘好坏的判别 • 1、电缆的绝缘电阻值 • 2、电缆三相的不平衡系数测量

  3. 一、电缆绝缘好坏的判别 电缆的绝缘电阻值 • 根据相关规定，纸绝缘成品电缆的绝缘电阻，当实验温度在20℃时，换算到单位长度（km）绝缘电阻（用单位MΩ·km表示）应符合表一的参数。实际值至少要超过所给值的若干倍；一般情况下，当电缆耐压等级相同时。导体截面积越小，其绝缘电阻值应越大；同样导体截面积相同的条件下，绝缘耐压等级越高的电缆，其绝缘电阻应越大。

  4. 一、电缆绝缘好坏的判别 电缆的绝缘电阻值

  5. 一、电缆绝缘好坏的判别 电缆的绝缘电阻值 • 当实验温度在20℃时，橡塑绝缘电力电缆的绝缘电阻可参考表二和表三，它不是运行安全标准，只有当实际值低于参考值很多时，才能决定电缆是否能投入运行。

  6. 一、电缆绝缘好坏的判别 电缆的绝缘电阻值 表2 PVC橡塑电缆单位长度绝缘电阻（20℃最小值）

  7. 一、电缆绝缘好坏的判别 电缆三相的不平衡系数测量 • 电缆绝缘电阻的测量数据要与过去的历史数据比较，同时还要对同一次电缆A、B、C三相分别所测的绝缘电阻数据进行比较，并用不平衡系数表示，即K=Rmax/Rmin • 若K>2则表示电缆绝缘存在某种缺陷，但如果电缆三相绝缘电阻与历史数据相比变化不大，且满足电缆的绝缘电阻规范值，可不考虑不平衡系数。

  8. 二、绝缘电阻的标准换算 • 1、绝缘电阻与电缆长度的换算关系 • 2、绝缘电阻与实验温度的关系 • 3、绝缘电阻与测量时间的关系

  9. 二、绝缘电阻的标准换算 绝缘电阻与电缆长度的换算关系 • 若被测电缆长度为L，测得的绝缘电阻为Rl，则该电缆每千米长度的绝缘电阻为 • Rg=LcRl（MΩ·km）

  10. 二、绝缘电阻的标准换算 绝缘电阻与实验温度的关系 • 通常换算到20℃时的绝缘电阻用公式近似表示为 • 式中R20、Rt----温度在20℃和T℃时绝缘电阻值； • k----温度换算系数； • β----绝缘电阻温度系数； • Lc----被测电缆长度。 • 附表：电缆绝缘介质温度换算系数k

  11. 一、绝缘电阻的标准换算 绝缘电阻与测量时间的关系 • 通常绝缘介质在加上电压后，存在以下几种电流； • （1）充电电流 特别是电流导体对地或导体对另一导体相当于一个较大的电容，而电容上的充电电流则是按指数规律减少的，一般在几毫秒至几十秒时间内消失。 • （2）吸收电流 由绝缘材料的电解电导及位移电流所产生，一般在数秒至数分钟才消失。 • （3）电导电流 它才是真正反映绝缘材料品质优劣的指标，测绝缘电阻实际上是测电导电流，又叫泄漏电流。

  12. 一、绝缘电阻的标准换算 绝缘电阻与测量时间的关系 • 因此，规程中规定，要在加电60s时读取电缆的绝缘电阻值。由于吸收电流的存在，在实际中，有时还要测量电缆的吸收比（DRA）值，即在同一次试验中，60s时的绝缘电阻值R60与15s时绝缘电阻值R15之比。 • 为了进一步判断绝缘（电缆）是否受潮，还要测量电缆的极化指数（PI值），即在同一次试验中，10min的绝缘电阻R600与1min时绝缘电阻值R60之比。

  13. 三、绝缘电阻的测量原理及方法 • 1、直流比较法 • 2、高阻计法（电压电流法） • 3、流笔记式指针型兆欧表 • 4、运算放大器型兆欧表 • 5、一种高精度的智能数字式兆欧表

  14. 三、绝缘电阻的测量原理及方法 用兆欧表测电缆绝缘电阻的正确使用方法 数字兆欧表

  15. 三、绝缘电阻的测量原理及方法 用兆欧表测电缆绝缘电阻的正确使用方法 表盘兆欧表

  16. 三、绝缘电阻的测量原理及方法 用兆欧表测电缆绝缘电阻的正确使用方法

  17. 三、绝缘电阻的测量原理及方法 用兆欧表测电缆绝缘电阻的正确使用方法 • 兆欧表的接线柱共有三个：一个为“L”即线端,一个“E”即为地端,再一个“G”即屏蔽端（也叫保护环）,一般被测绝缘电阻都接在“L”“E”端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。这样漏电流就经由屏蔽端“G”直接流回发电机的负端形成回路,而不在流过兆欧表的测量机构（动圈）。这样就从根本上消除了表面漏电流的影响,特别应该注意的是测量电缆线芯和外表之间的绝缘电阻时,一定要接好屏蔽端钮“G”,因为当空气湿度大或电缆绝缘表面又不干净时,其表面的漏电流将很大,为防止被测物因漏电而对其内部绝缘测量所造成的影响,一般在电缆外表加一个金属屏蔽环,与兆欧表的“G”端相连。

  18. 三、绝缘电阻的测量原理及方法 用兆欧表测电缆绝缘电阻的注意事项 • 兆欧表在工作时,自身产生高电压,而测量对象又是电气设备,所以必须正确使用,否则就会造成人身或设备事故。使用前,首先要做好以下各种准备：（1）测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。（2）对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。（3）被测物表面要清洁,减少接触电阻,确保测量结果的正确性。（4）测量前要检查兆欧表是否处于正常工作状态,主要检查其“0”和“∞”两点。即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开路时应指在“∞”位置。（5）兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。

  19. 谢谢！！！
