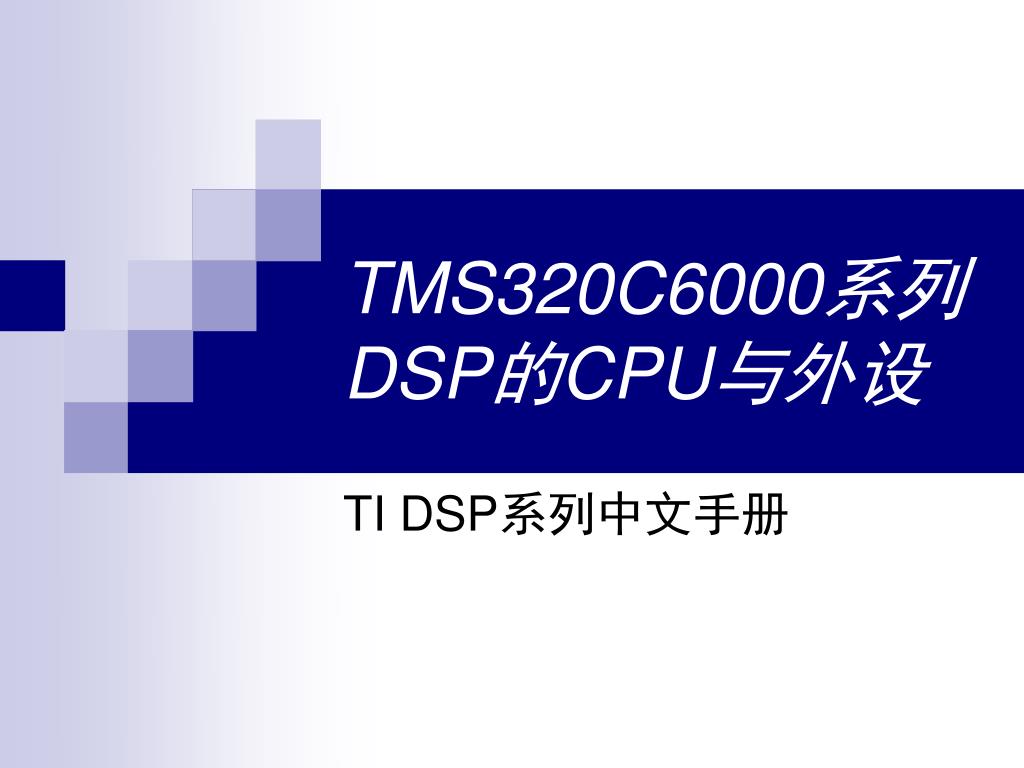

  1. TMS320C6000系列DSP的CPU与外设 TI DSP系列中文手册

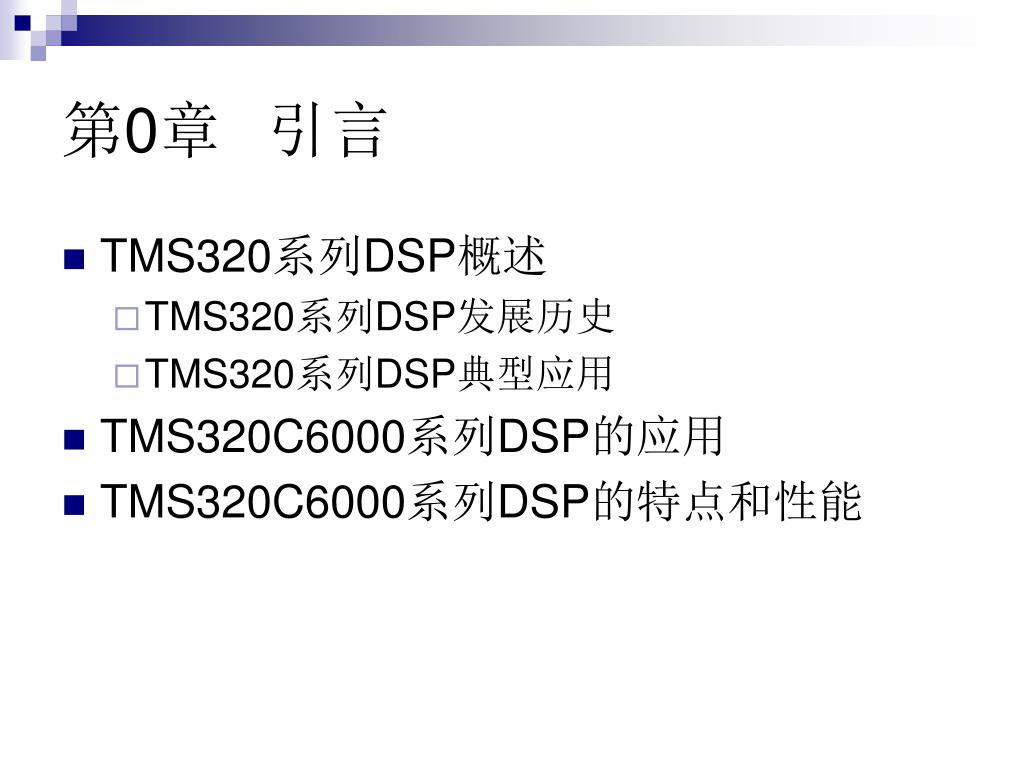

  2. 第0章 引言 • TMS320系列DSP概述 • TMS320系列DSP发展历史 • TMS320系列DSP典型应用 • TMS320C6000系列DSP的应用 • TMS320C6000系列DSP的特点和性能

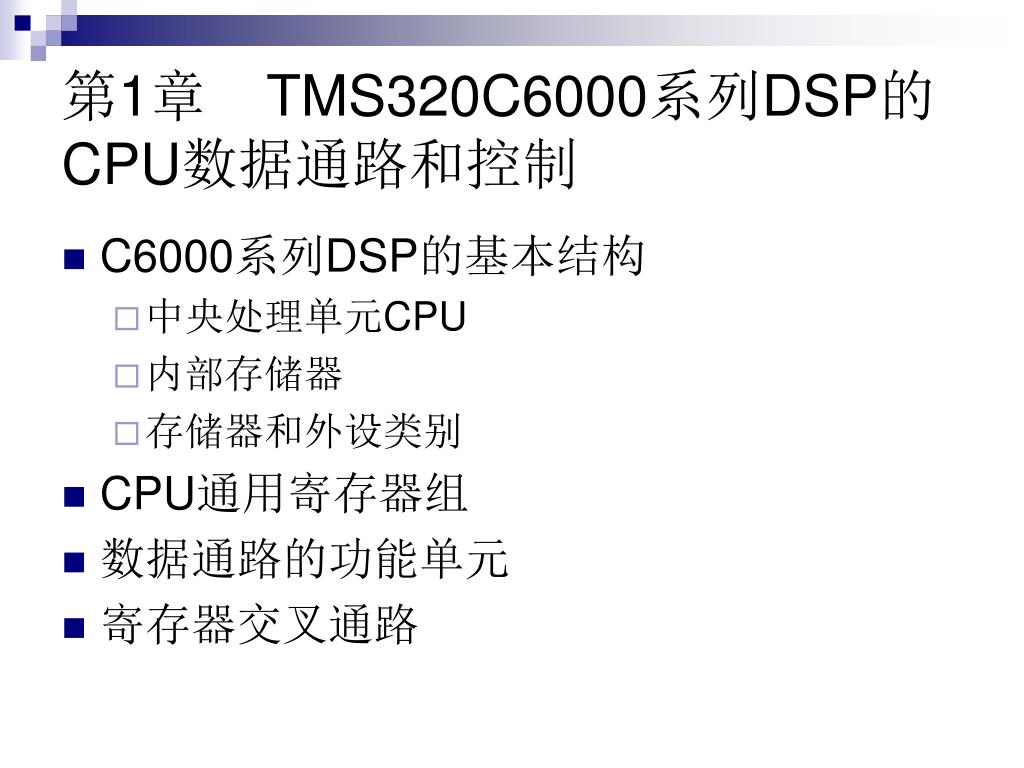

  3. 第1章 TMS320C6000系列DSP的CPU数据通路和控制 • C6000系列DSP的基本结构 • 中央处理单元CPU • 内部存储器 • 存储器和外设类别 • CPU通用寄存器组 • 数据通路的功能单元 • 寄存器交叉通路

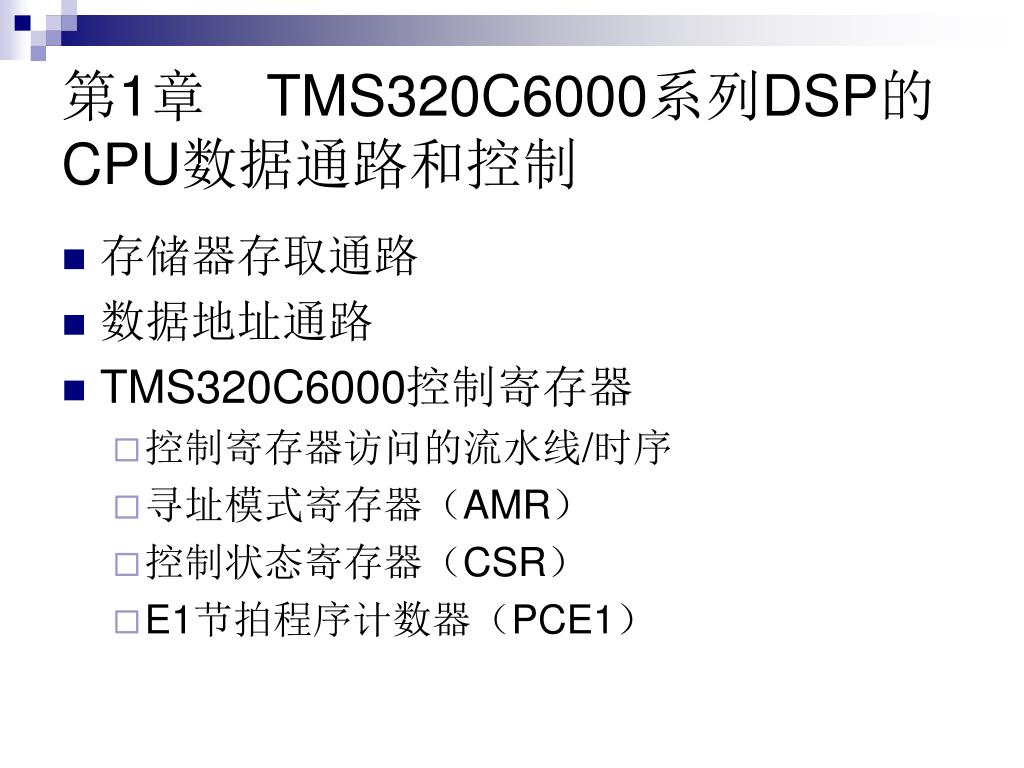

  4. 第1章 TMS320C6000系列DSP的CPU数据通路和控制 • 存储器存取通路 • 数据地址通路 • TMS320C6000控制寄存器 • 控制寄存器访问的流水线/时序 • 寻址模式寄存器（AMR） • 控制状态寄存器（CSR） • E1节拍程序计数器（PCE1）

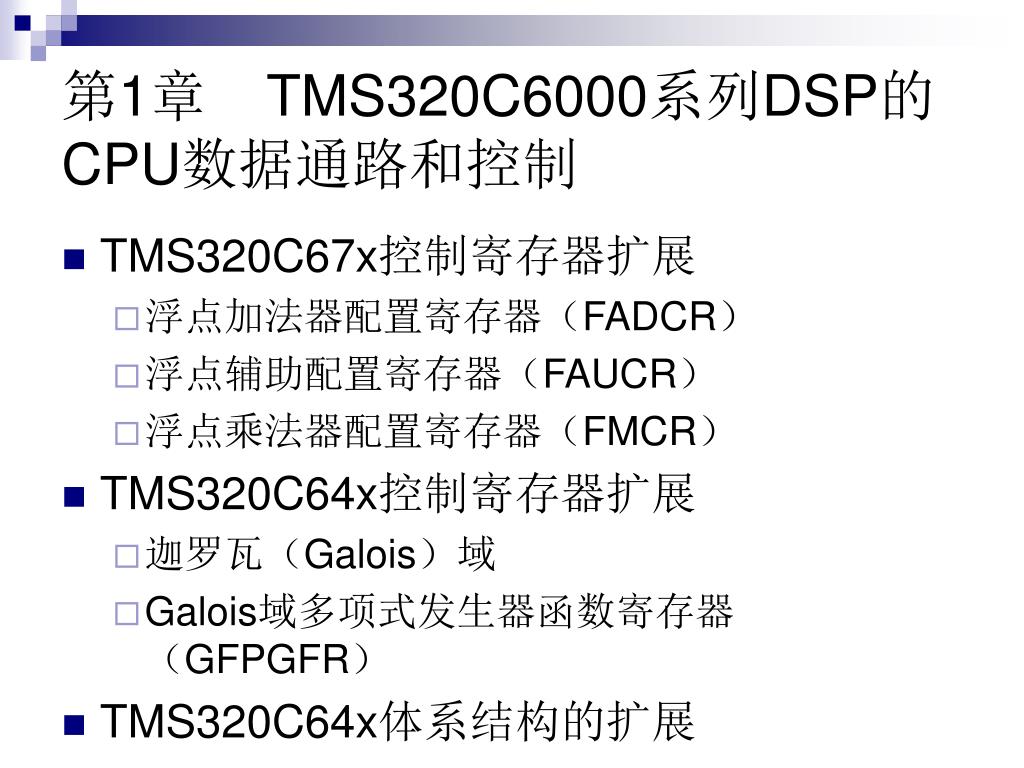

  5. 第1章 TMS320C6000系列DSP的CPU数据通路和控制 • TMS320C67x控制寄存器扩展 • 浮点加法器配置寄存器（FADCR） • 浮点辅助配置寄存器（FAUCR） • 浮点乘法器配置寄存器（FMCR） • TMS320C64x控制寄存器扩展 • 迦罗瓦（Galois）域 • Galois域多项式发生器函数寄存器（GFPGFR） • TMS320C64x体系结构的扩展

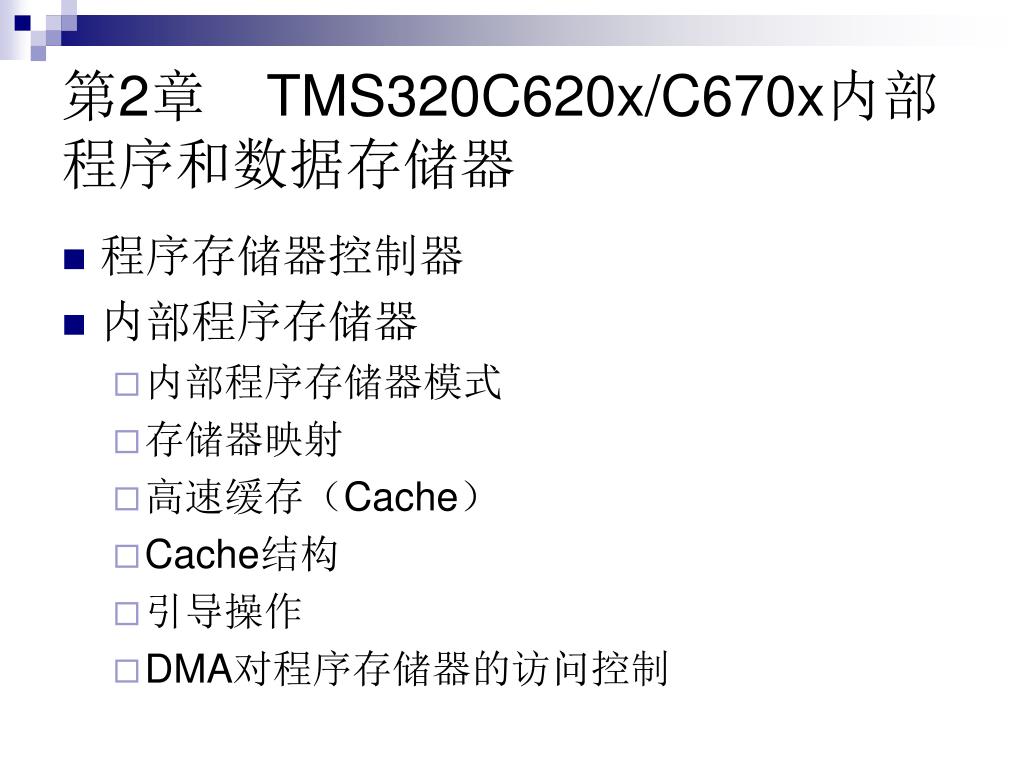

  6. 第2章 TMS320C620x/C670x内部程序和数据存储器 • 程序存储器控制器 • 内部程序存储器 • 内部程序存储器模式 • 存储器映射 • 高速缓存（Cache） • Cache结构 • 引导操作 • DMA对程序存储器的访问控制

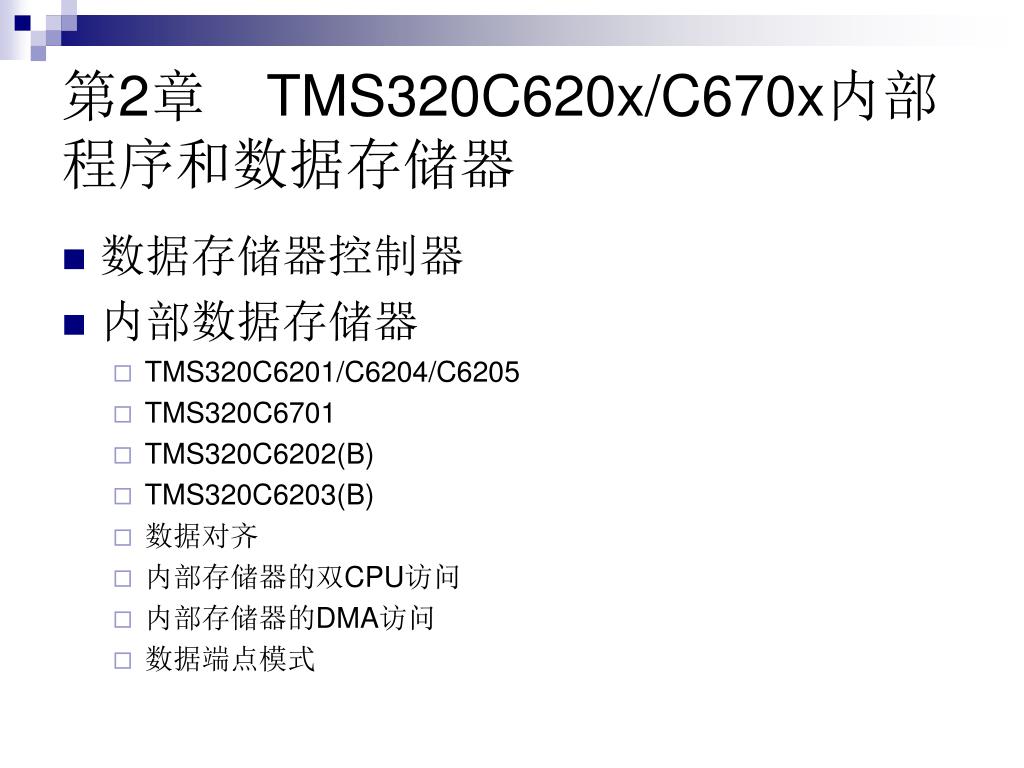

  7. 第2章 TMS320C620x/C670x内部程序和数据存储器 • 数据存储器控制器 • 内部数据存储器 • TMS320C6201/C6204/C6205 • TMS320C6701 • TMS320C6202(B) • TMS320C6203(B) • 数据对齐 • 内部存储器的双CPU访问 • 内部存储器的DMA访问 • 数据端点模式

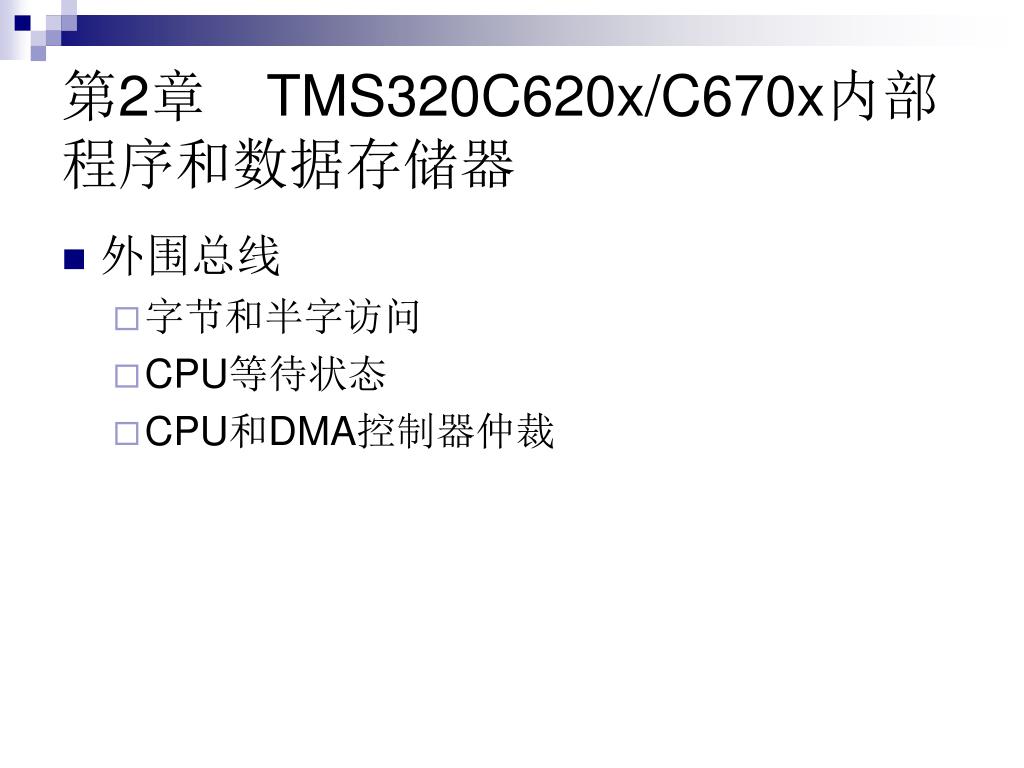

  8. 第2章 TMS320C620x/C670x内部程序和数据存储器 • 外围总线 • 字节和半字访问 • CPU等待状态 • CPU和DMA控制器仲裁

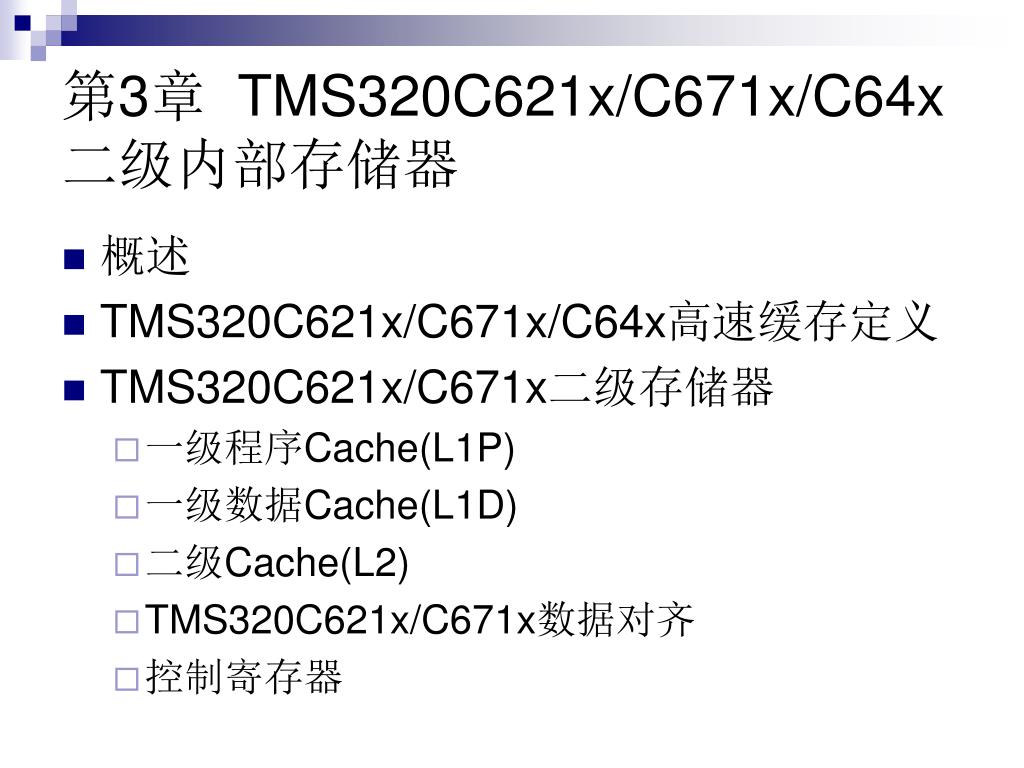

  9. 第3章 TMS320C621x/C671x/C64x二级内部存储器 • 概述 • TMS320C621x/C671x/C64x高速缓存定义 • TMS320C621x/C671x二级存储器 • 一级程序Cache(L1P) • 一级数据Cache(L1D) • 二级Cache(L2) • TMS320C621x/C671x数据对齐 • 控制寄存器

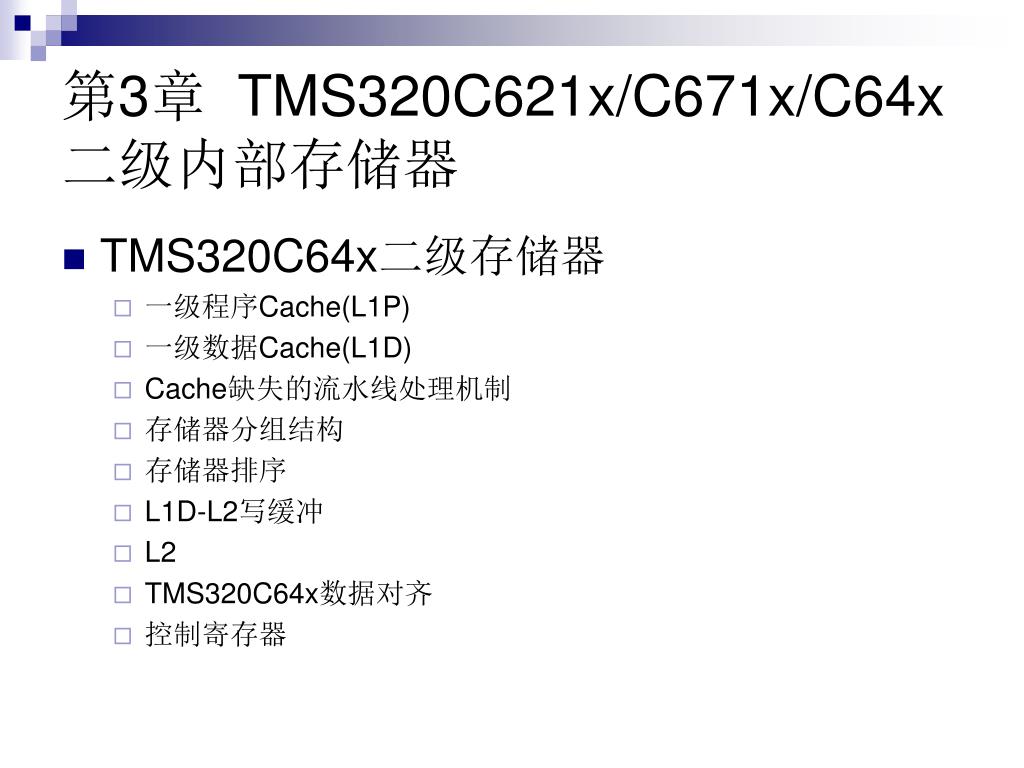

  10. 第3章 TMS320C621x/C671x/C64x二级内部存储器 • TMS320C64x二级存储器 • 一级程序Cache(L1P) • 一级数据Cache(L1D) • Cache缺失的流水线处理机制 • 存储器分组结构 • 存储器排序 • L1D-L2写缓冲 • L2 • TMS320C64x数据对齐 • 控制寄存器

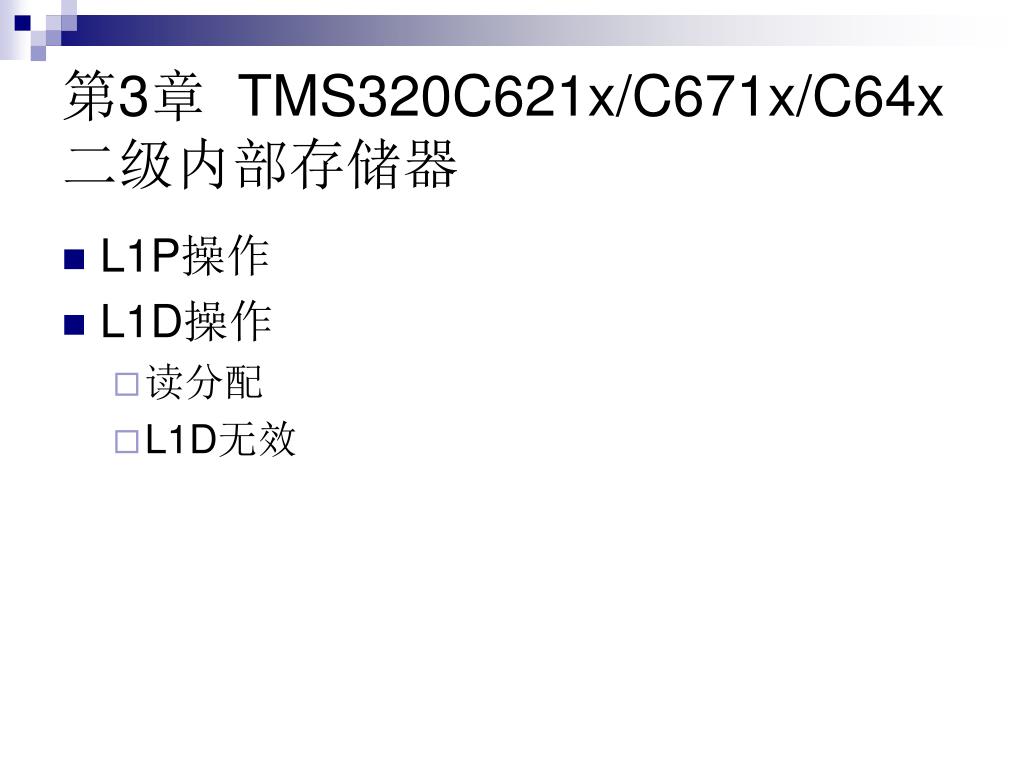

  11. 第3章 TMS320C621x/C671x/C64x二级内部存储器 • L1P操作 • L1D操作 • 读分配 • L1D无效

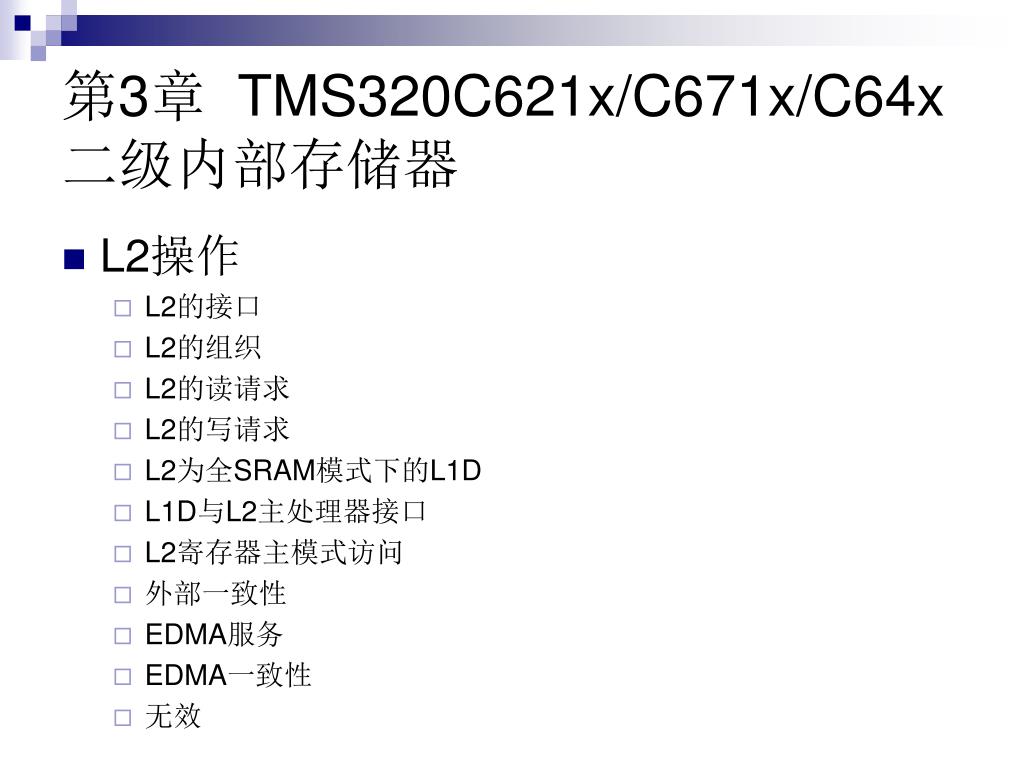

  12. 第3章 TMS320C621x/C671x/C64x二级内部存储器 • L2操作 • L2的接口 • L2的组织 • L2的读请求 • L2的写请求 • L2为全SRAM模式下的L1D • L1D与L2主处理器接口 • L2寄存器主模式访问 • 外部一致性 • EDMA服务 • EDMA一致性 • 无效

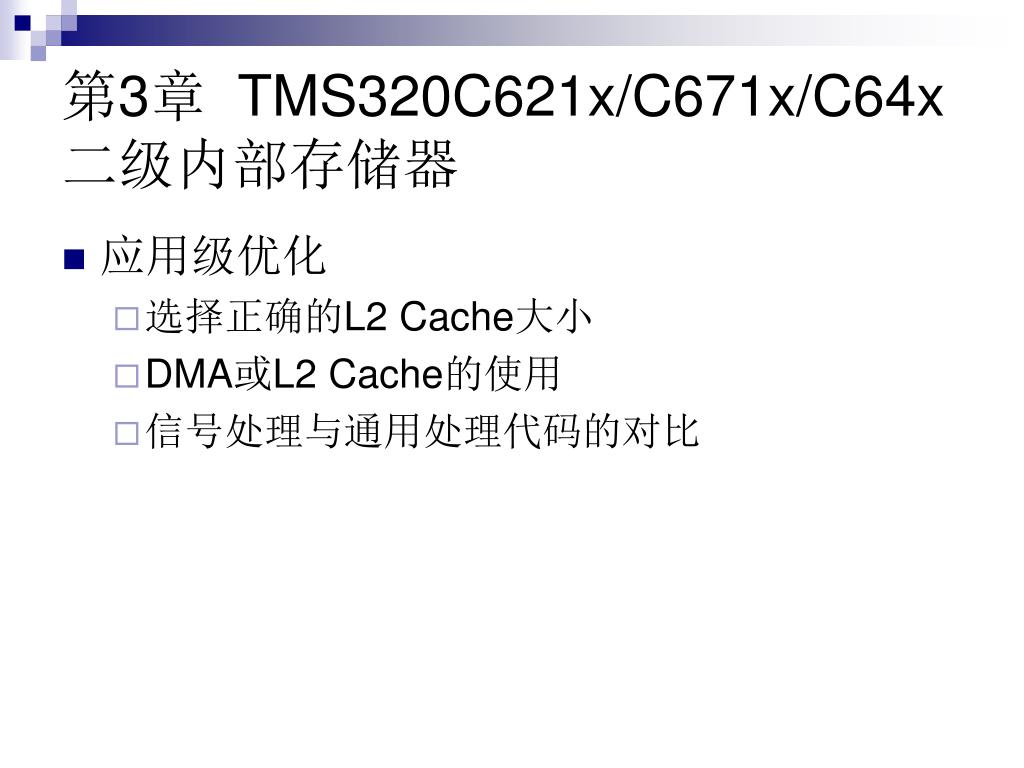

  13. 第3章 TMS320C621x/C671x/C64x二级内部存储器 • 应用级优化 • 选择正确的L2 Cache大小 • DMA或L2 Cache的使用 • 信号处理与通用处理代码的对比

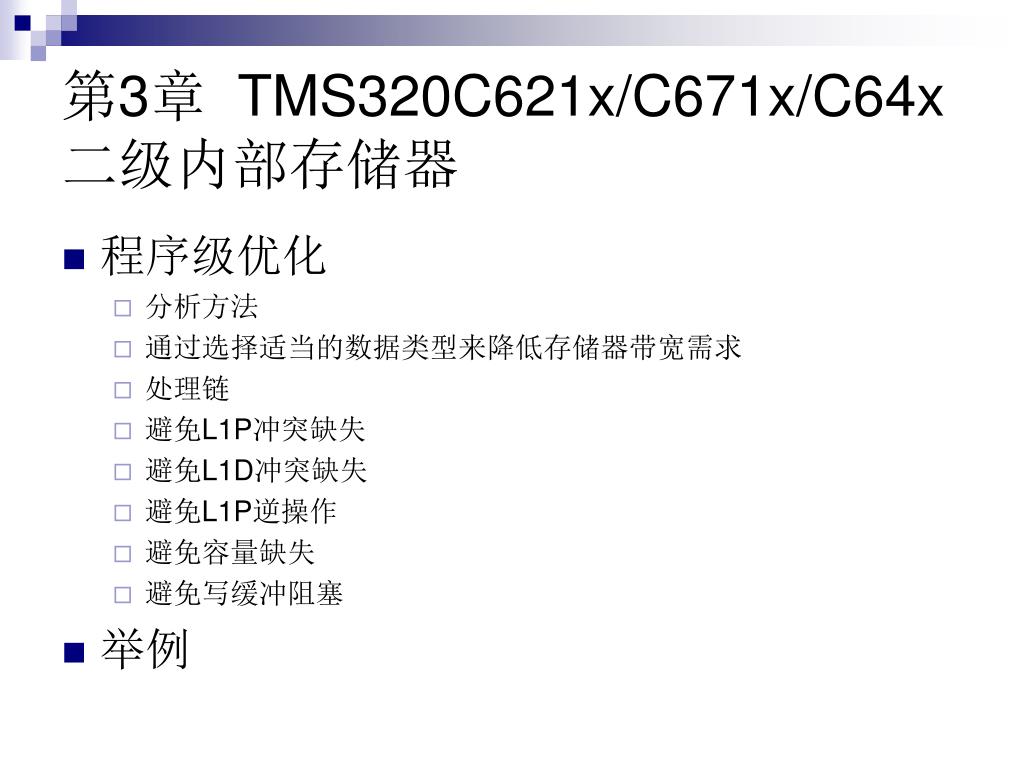

  14. 第3章 TMS320C621x/C671x/C64x二级内部存储器 • 程序级优化 • 分析方法 • 通过选择适当的数据类型来降低存储器带宽需求 • 处理链 • 避免L1P冲突缺失 • 避免L1D冲突缺失 • 避免L1P逆操作 • 避免容量缺失 • 避免写缓冲阻塞 • 举例

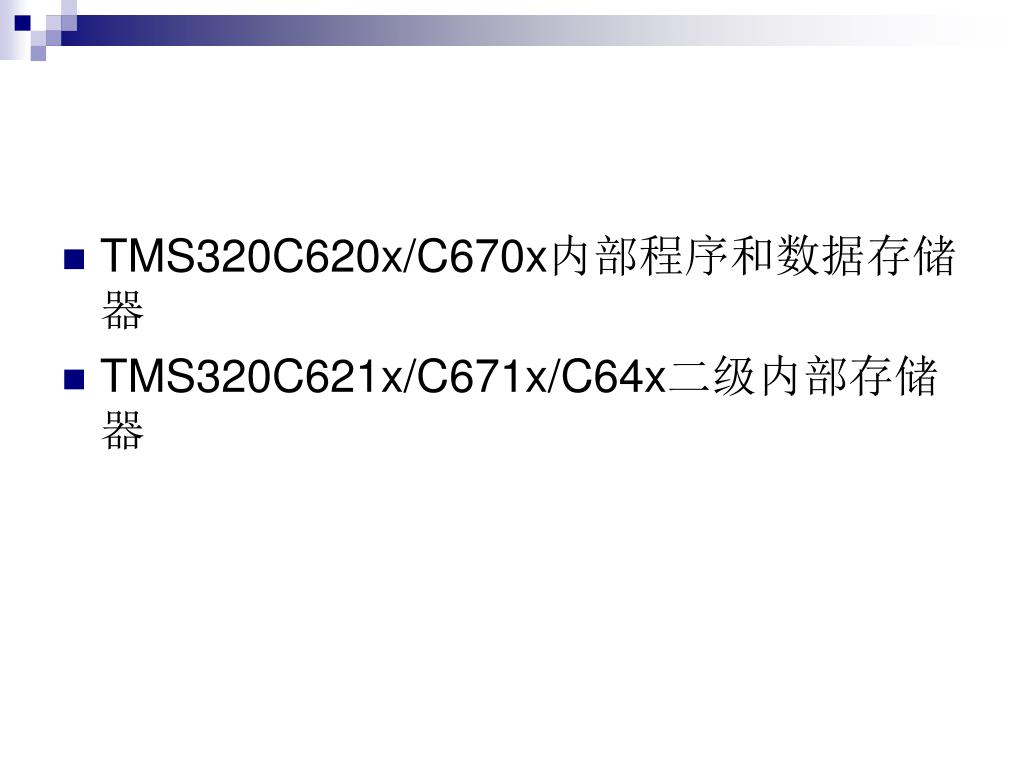

  15. TMS320C620x/C670x内部程序和数据存储器 • TMS320C621x/C671x/C64x二级内部存储器

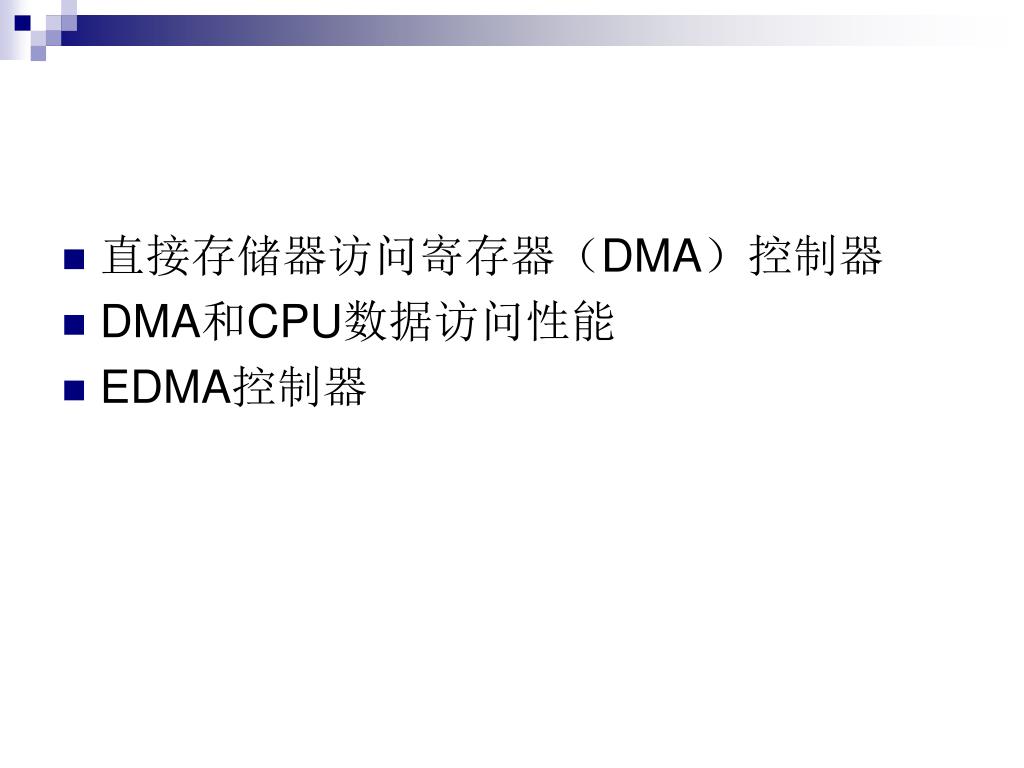

  16. 直接存储器访问寄存器（DMA）控制器 • DMA和CPU数据访问性能 • EDMA控制器

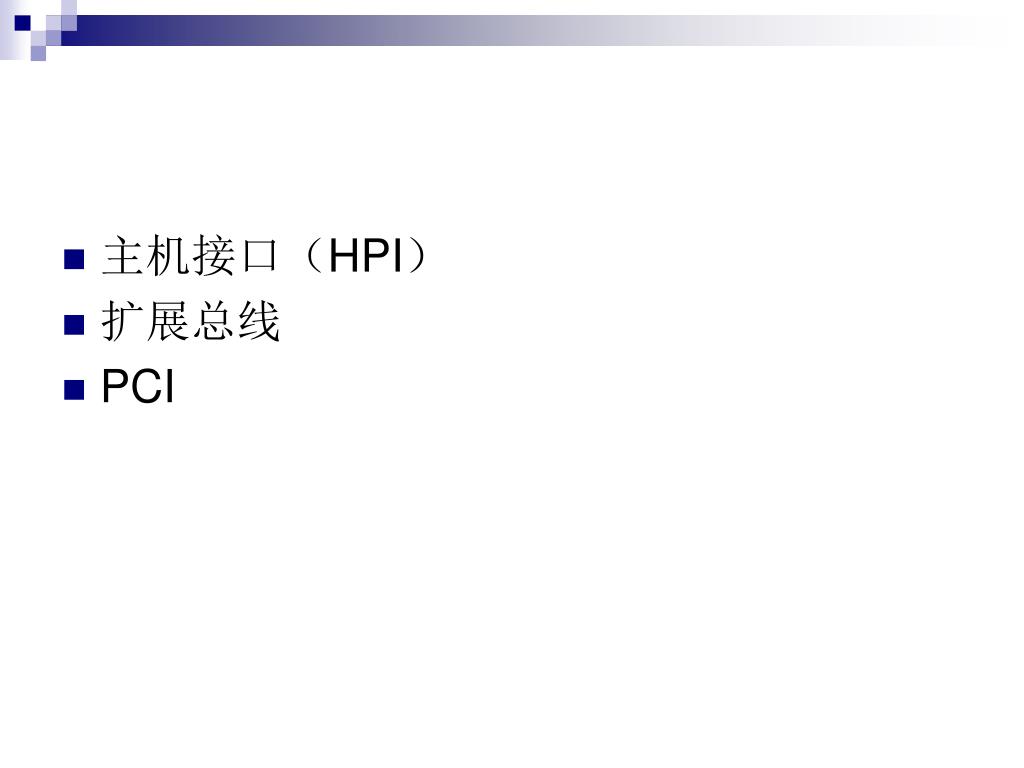

  17. 主机接口（HPI） • 扩展总线 • PCI

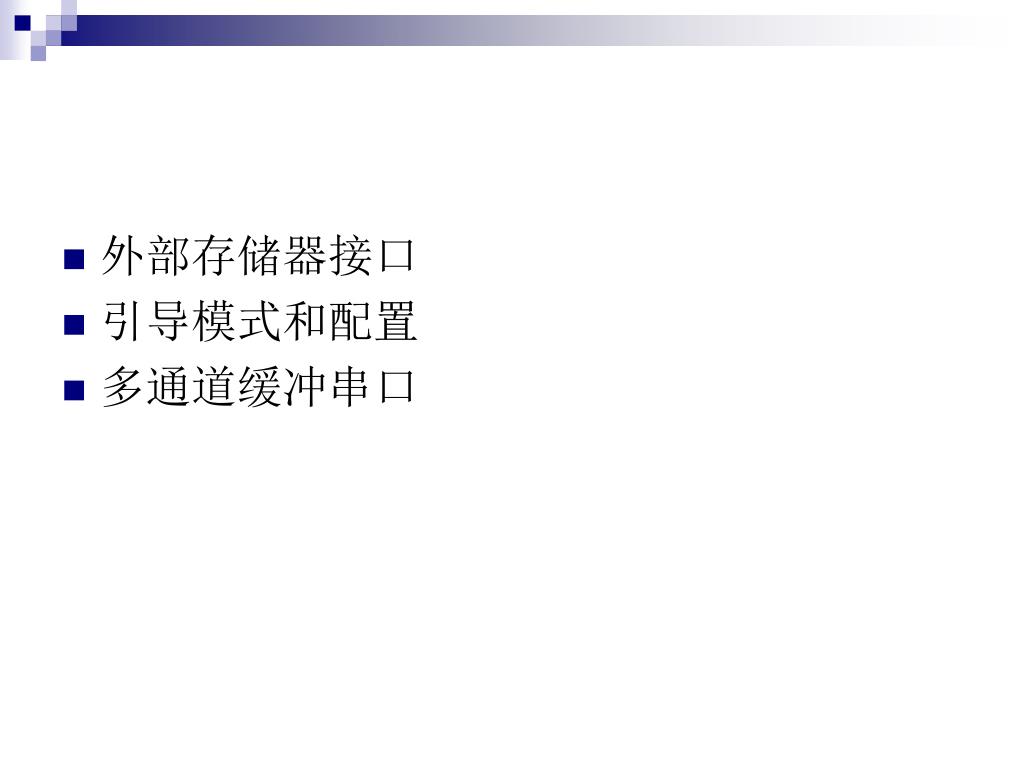

  18. 外部存储器接口 • 引导模式和配置 • 多通道缓冲串口

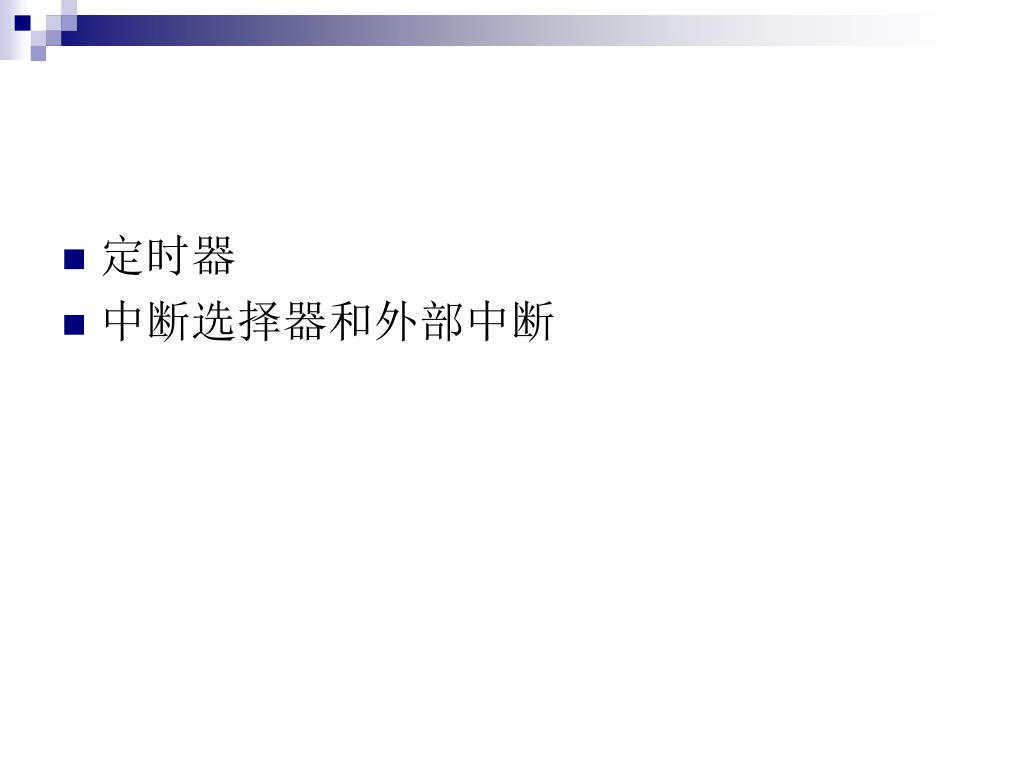

  19. 定时器 • 中断选择器和外部中断

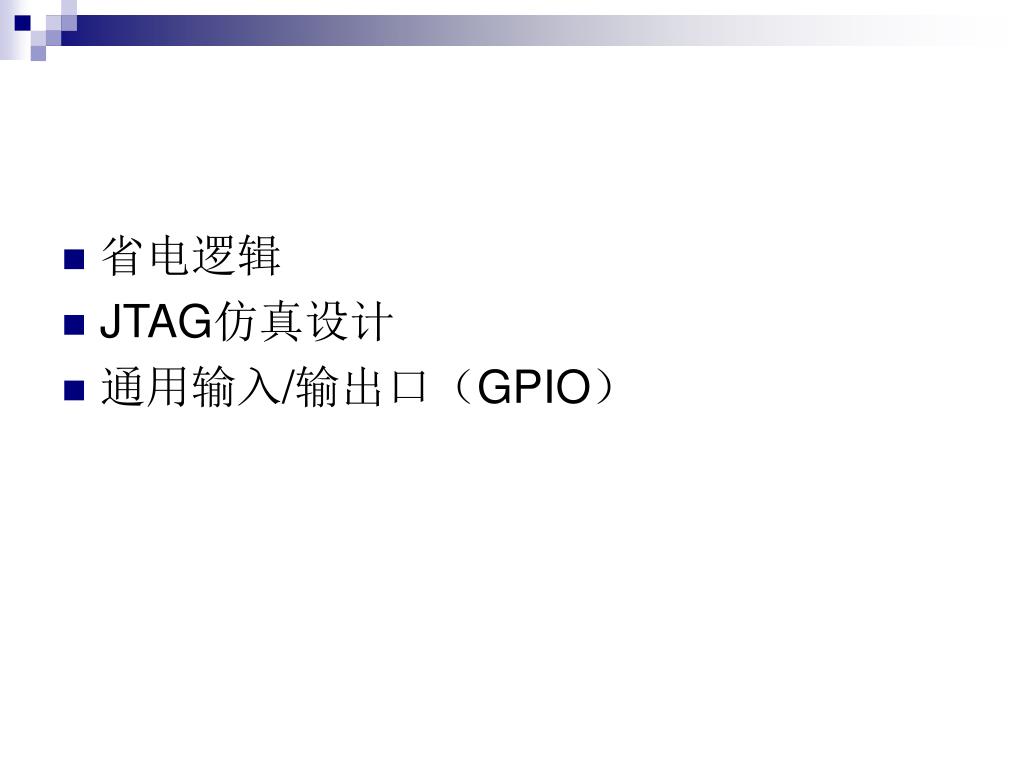

  20. 省电逻辑 • JTAG仿真设计 • 通用输入/输出口（GPIO）

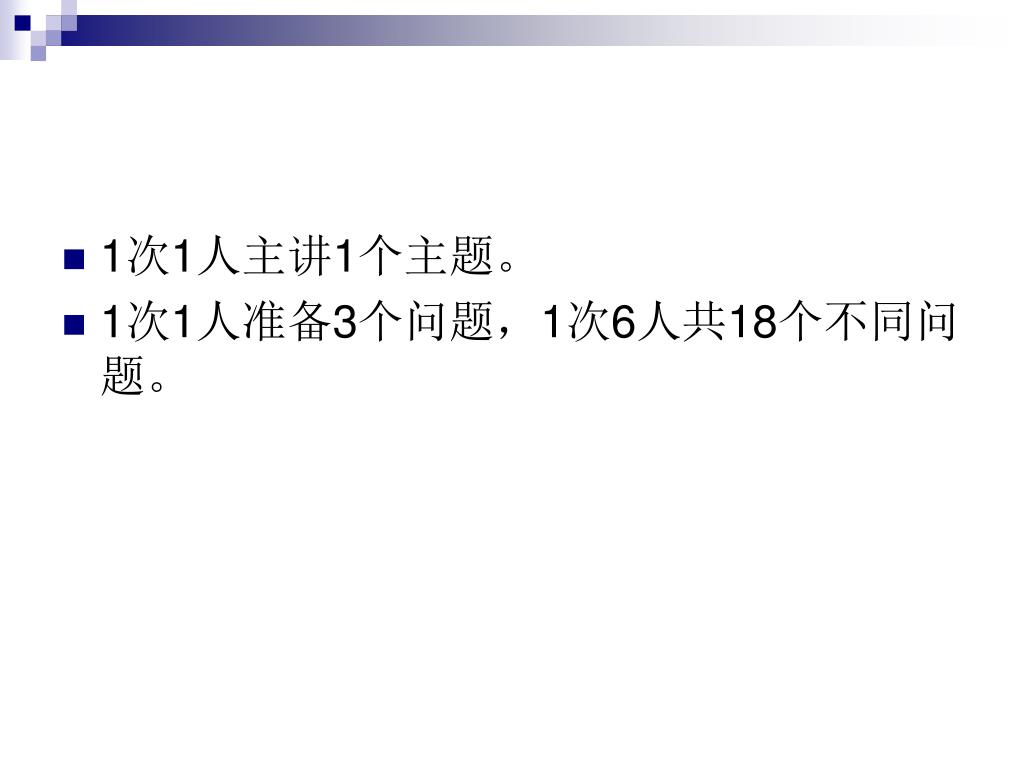

  21. 1次1人主讲1个主题。 • 1次1人准备3个问题，1次6人共18个不同问题。
