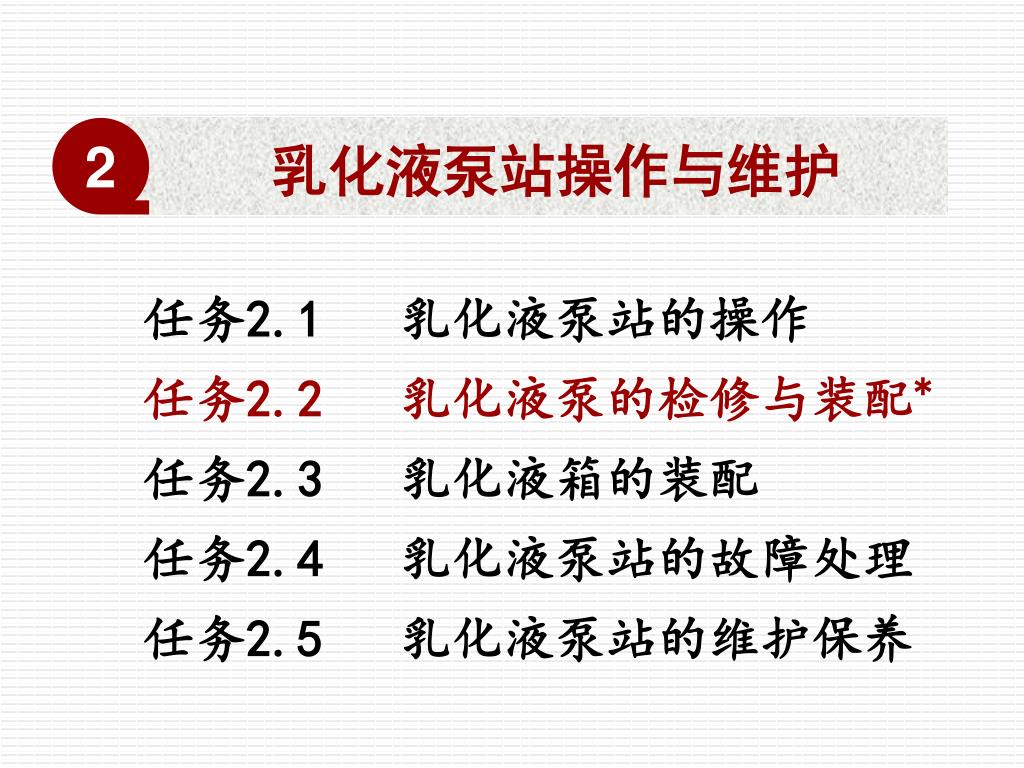

2 乳化液泵站操作与维护 任务2.1乳化液泵站的操作任务2.2 乳化液泵的检修与装配*任务2.3 乳化液箱的装配任务2.4 乳化液泵站的故障处理任务2.5 乳化液泵站的维护保养
学习目标 知识目标: • 了解泵站的组成和结构特点,掌握泵站液压系统; • 了解乳化液泵的结构,掌握乳化液泵的工作原理; • 了解乳化液箱结构,熟悉乳化液箱附属装置的结构; • 熟悉泵站开泵前的检查内容和泵站维护的基本要求。 能力目标: • 熟悉乳化液泵站组成,掌握泵站液压控制系统; • 能对照图纸说明泵站启动、工作、卸载及保护的过程; • 熟悉乳化液箱的结构,能对照结构图说出其工作过程; • 熟悉泵站操作检查注意事项,能进行操作与维护。
2.2 乳化液泵的检修与装配 【任务导入】 乳化液泵在煤井下长期处于带负荷连续运转状态, 泵中的传动零部件、液压元件由于磨损等原因,会失去 工作性能或性能下降,致使乳化液泵不能正常工作。因 此,经过一段时间连续工作后,乳化液泵必须升井大修 以恢复其原有工作性能。 箱体传动组件、泵头组件和泵用安全阀是乳化液泵的 三大组成部件,对泵的工作性能起着十分重要的作用。本 任务的主要内容就是对箱体传动组件、泵头组件和泵用安 全阀进行拆卸、检修和装配。
2.2 乳化液泵的检修与装配 【任务分析】 乳化液泵检修的核心内容是对曲轴箱传动组件、泵 头组件和泵用安全阀的拆卸、检查、维修和装配。要解决 这一问题,需要在了解乳化液泵工作原理,熟悉箱体传动 组件、泵头组件和泵用安全阀结构的基础上,完成检修装 配工作。
【相关知识】 1、乳化液泵的工作原理 一般煤矿用乳化液泵多采用卧式三柱塞泵。 1-曲轴 2-连杆 3-滑块 4-滑槽 5-柱塞 6-缸体 7-排液阀 8-排液口 9-进液阀 10-进液口 泵工作原理动画演示
【相关知识】 2、BRW系列乳化液泵的主要结构 BRW系列乳化液 泵为卧式往复式柱 塞泵,由曲轴箱组 件(动力部分)、 泵头组件(液力部 分)和泵用安全阀 三部分组成。
【相关知识】 2、BRW系列乳化液泵的主要结构 (1)曲轴箱组件 ①箱体 ②曲轴 ③连杆 ④滑块 ⑤齿轮减速装置
【相关知识】 2、BRW系列乳化液泵的主要结构 (2)泵头组件 ①泵头体 ②吸液阀 ③排液阀 ④柱塞 ⑤密封装置 1-泵头体 2-排液螺堵 3、4 -Ο型密封圈 5-排液阀弹簧 6-排液压套 7-排液阀芯 8-排液阀座 9、10-螺钉M20×45 11、12-Ο型圈(含挡圈) 13-高压腔压盖 14-吸液阀弹簧 15-吸液阀套 16-吸液阀芯 17-吸液阀座 18-吸液螺堵
【相关知识】 2、BRW系列乳化液泵的主要结构 (3)泵用安全阀:①阀体 ②阀芯 ③阀座 ④弹簧 1-锁紧螺母 2-压紧螺套 3-阀座 4-阀套 5-阀芯 6-顶杆 7-弹簧 8-小弹簧 9-阀壳 10-弹簧座 11-保护塞 12、14-Ο形密封圈 13-挡圈
【任务实施】 1、乳化液泵的拆装方法 放净曲轴箱内的润滑油和钢套、阀体内的乳化液→拆 下高压软管→拆下卸载回路及卸载阀→拆下自动卸载阀→ 拆下联轴器护罩及联轴器螺栓→拆下地脚螺栓→将泵吊离 底座→拆下安全阀组件→取下油槽→拆下钢套组件→拆下 阀体组件→拆下密封档盖→拆下柱塞→拆下上箱及后箱盖 →拆下联轴器→拆下齿轮罩壳→拆下齿轮轴组件→拆下曲 轴齿轮→拆下连杆螺母,退下后瓦盖,抽出连杆螺栓,并 将连杆滑块组件推到前止点→拆下左轴承套压紧螺栓→拆 下曲轴组件→拆下滑块衬套。装配步骤与拆卸步骤相反。
【任务实施】 2、主要零部件的检修装配 (1)曲柄连杆机构的检查(包括曲轴组件和滑块组件) ①检查两轴承; ②检查曲轴连杆轴颈; ③检查连杆螺栓及螺母; ④检查连杆球头; ⑤检查连杆轴瓦; ⑥检查滑块。
【任务实施】 2、主要零部件的检修装配 (2)箱体组件的装配 ①将连杆用连杆螺钉定位压紧后,将连杆衬套压入连杆小头孔内; ②打磨曲轴轴拐,安装轴承及轴用档圈,安装轴瓦和瓦盖; ③安装滑块和滑块销,使连杆与滑块连接,并安装滑块定位销; ④装配曲轴键,并安装轴承通道相关件; ⑤将组装好的连杆滑块组件装入箱体(瓦盖取下不装); ⑥将曲轴固定在箱体内,安装大齿轮和活塞环; ⑦将连杆与瓦盖钻孔后用连杆螺钉连接定位,并安装在曲轴拐上; ⑧安装箱体上轴承及其它零件,安装泵端半联轴器,固定齿轮箱; ⑨将油标压板、油标垫、透视片以及其他零件装配在箱体上; ⑩将柱塞腔盖组件装在泵的相应位置上。
【任务实施】 2、主要零部件的检修装配 (3)泵头组件的拆卸、检修和装配 ①吸、排液阀的拆卸与检查:看弹簧是否有裂纹、损坏现象;看阀 芯与芯套配合面是否有拉毛、损坏和配合晃动现象;看阀芯与阀座 是否有凹坑、损坏现象;看各密封圈是否有损坏。若有应更换。 ②柱塞密封的拆卸与检查:如有损坏检修或更换后,重新装配。 ③泵头组件的装配:将吸、排液阀组分别成对用研磨粉进行阀面研 磨;把吸液阀定位螺钉拧紧在吸液阀套上,尾部铆死;测吸液阀开启 高度;安装吸、排液阀腔各零件;在吸液口装Ο型密封圈及密封垫; 在高压钢套内依次装入各零件,在钢套小头端装Ο型密封圈和挡圈。
【任务实施】 2、主要零部件的检修装配 (4)泵用安全阀的拆卸、检修和装配 ①泵用安全阀的拆卸。旋松锁紧螺母,使螺母离开弹簧垫片;拆下 接头,抽出芯轴及蝶形弹簧;拆下阀芯套,取出阀芯。 ②泵用安全阀的检查。看蝶形弹簧是否有裂纹、损坏现象;看阀芯 套与阀芯配合面是否有拉毛、损坏和配合晃动现象;看阀芯与阀座是 否有凹坑损坏现象;看各密封圈是否有发泡损坏现象,若有应更换。 ③泵用安全阀的装配。先装弹簧调节部分,使顶杆在弹簧预压作用 下压住阀体孔;将阀垫装入阀芯槽,并装到阀体孔内;在阀座上装好 Ο型密封圈和挡圈,再装入阀体孔内,使阀座平面接触阀垫;拧上压 紧螺母,使其端部平面接触阀座底平面;拧上扁螺母,固定好压紧螺 母;装好Ο型密封圈后进行调试;调试结束后装上保护塞。
【任务实施】 3、乳化液泵组的总装 (1)将高压钢套(泵体)装入箱体的对应孔内; (2)将柱塞装入高压钢套内,并固定在滑块上; (3)将泵头组件用螺钉固定在箱体上,拧紧进、排液螺堵; (4)在电动机端装半联轴器和压紧板; (5)将电机和泵吊装到底座相应位置,进行轴线同心校正。 (6)在底座相应位置钻孔、攻螺纹,并配置相同高度的泵垫。 (7)将电机和泵固定在底座上,安装轮胎环、加强环及保护罩。 (8)装好安全阀。
【知识链接】 1、乳化液泵装配注意事项 (1)装配前,所有零件均使用煤油进行清洗,去净污物。 (2)零件的毛刺要去净,夹角处要去锐倒钝,相互有配合的零件应不 发生别卡。 (3)装Ο型密封圈的部位,应在装密封圈之前进行互配,达到要求后 再装密封圈和挡圈,Ο型密封圈和挡圈位置不能装反,防止漏装。 (4)拆卸下的零件摆放时,应防止精度受损,特别是密封面部位。 (5)装配场所和工器具应保持清洁,防止装配时带入污物。 (6)装配时应按要求加注润滑油。 (7)装配时禁用金属棒或锤子直接敲打有表面粗糙度要求的零件表面。 (8)铸件无加工要求处,应去净泥砂,油漆后进行装配。
