Presentation Transcript

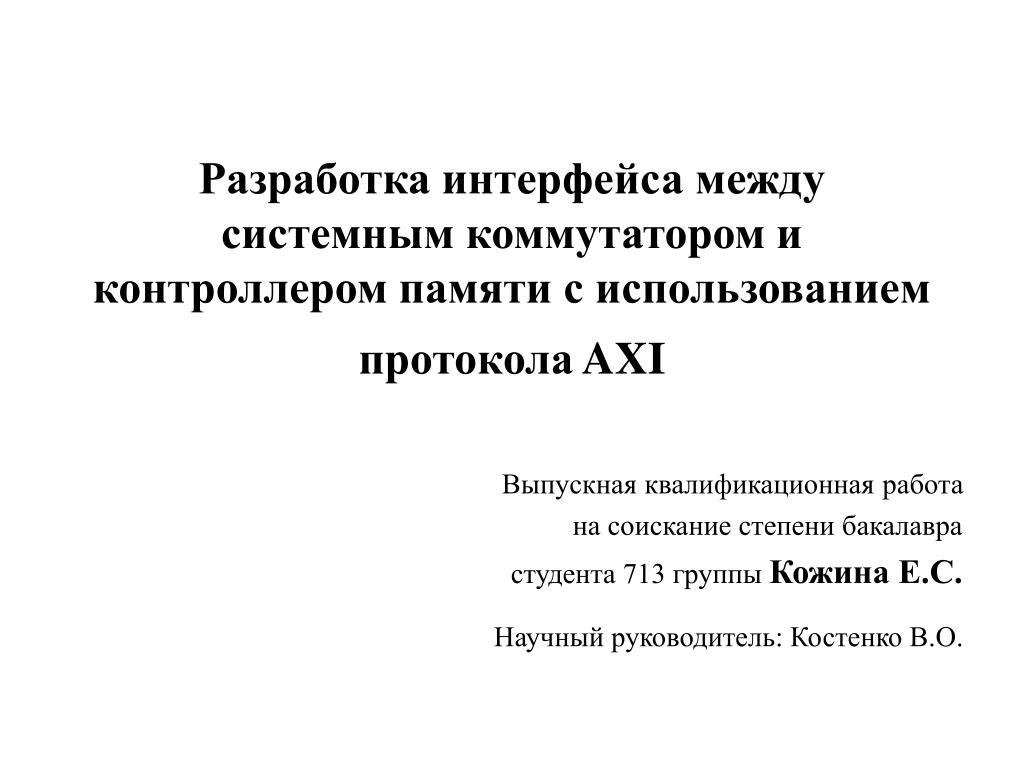

  1. Выпускная квалификационная работа на соискание степени бакалавра студента 713 группы Кожина Е.С. Научный руководитель: Костенко В.О. Разработка интерфейса между системным коммутатором и контроллером памяти с использованием протокола AXI

  2. Реализация в Эльбрус-S и СБИС МП • Два канала оперативной памяти • Интерфейс собственной разработки • Общий буфер данных по записи, реализованный на массиве регистров • Минусы • Сложность интерфейса для модификаций • Проблема масштабируемости • Большая занимаемая площадь

  3. Новый микропроцессорОКР «Кубик-2» • Четыре канала оперативной памяти DDR3 SDRAM • Частота 800-1000 МГц • Технология 40 нм

  4. Постановка задачи • Разработка интерфейсных модулей для 4-х канального контроллера оперативной памяти DDR3 SDRAM • Реализация нового буфера данных по записи • Автономное тестирование

  5. Особенности интерфейса AXI • Открытый стандарт • Отсутствие комбинационных петель • Регистры на выходах master и slave • Разделение каналов • Возможность обработки запросов вне порядка очереди

  6. Структурная схема системы MC_top – 4-х канальный контроллер памяти MC – ядро канала контроллера памяти mc_int – интерфейсный модуль

  7. Интерфейс с системой

  8. Структура write_buffer

  9. Операция«Чтение-Модификация-Запись»Операция«Чтение-Модификация-Запись»

  10. Запись целой кэш-строки • Строки write_buffer шириной в половину кэш-строки • При записи целой кэш-строки — выделение двух строк одновременно • Освобождение строк по id

  11. Результаты синтеза • Синтез на технологии 40 нм

  12. Результаты • Разработаны интерфейсные модули контроллера оперативной памяти с коммутатором запросов и буфер данных записи • Проведено автономное тестирование • Выполнен синтез устройства в составе контроллера памяти • Характеристики: • Работа на частоте 800-1000 МГц • Масштабируемость • Меньшее количество используемых ресурсов по сравнению с предыдущими проектами

  13. Спасибо за внимание
