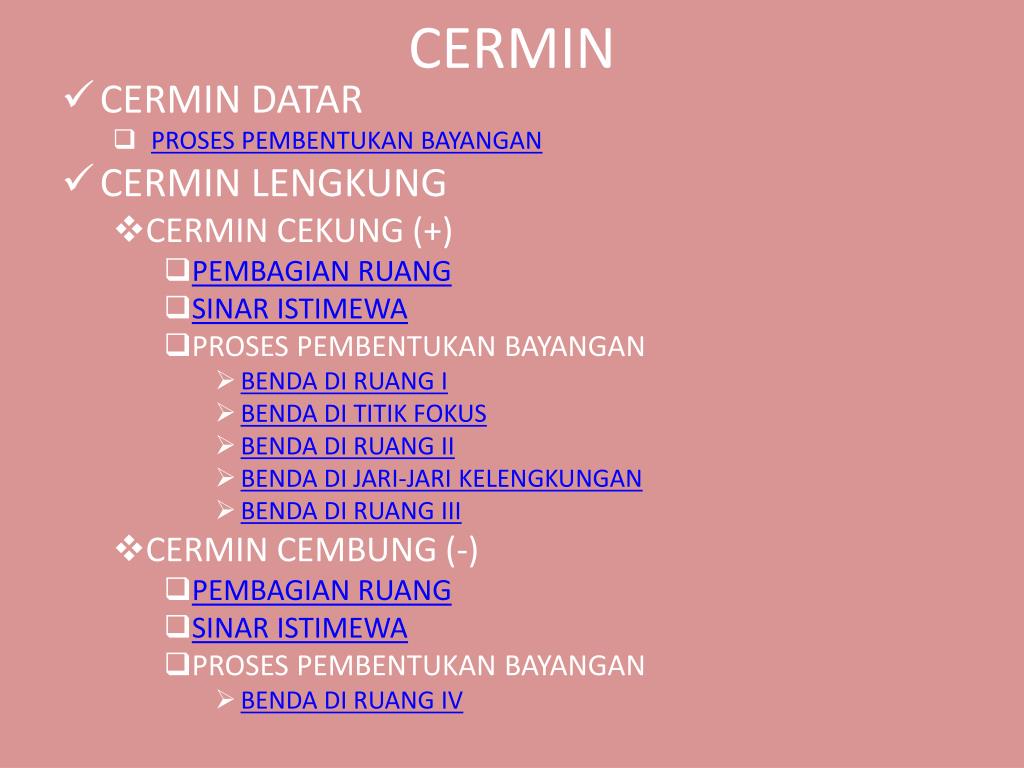

  1. CERMIN • CERMIN DATAR • PROSES PEMBENTUKAN BAYANGAN • CERMIN LENGKUNG • CERMIN CEKUNG (+) • PEMBAGIAN RUANG • SINAR ISTIMEWA • PROSES PEMBENTUKAN BAYANGAN • BENDA DI RUANG I • BENDA DI TITIK FOKUS • BENDA DI RUANG II • BENDA DI JARI-JARI KELENGKUNGAN • BENDA DI RUANG III • CERMIN CEMBUNG (-) • PEMBAGIAN RUANG • SINAR ISTIMEWA • PROSES PEMBENTUKAN BAYANGAN • BENDA DI RUANG IV

  2. LENSA • LENSA CEKUNG (-) • PEMBAGIAN RUANG • SINAR ISTIMEWA • PROSES PEMBENTUKAN BAYANGAN • BENDA DI RUANG I • BENDA DI TITIK FOKUS • BENDA DI RUANG II • BENDA DI JARI-JARI KELENGKUNGAN • BENDA DI RUANG III • LENSA CEMBUNG (+) • PEMBAGIAN RUANG • SINAR ISTIMEWA • PROSES PEMBENTUKAN BAYANGAN • BENDA DI RUANG I • BENDA DI TITIK FOKUS • BENDA DI RUANG II • BENDA DI JARI-JARI KELENGKUNGAN • BENDA DI RUANG III

  3. PROSES PEMBENTUKAN BAYANGAN PADA CERMIN DATAR • SIFAT BAYANGAN: • MAYA • TEGAK • SAMA BESAR • JARAK BENDA=JARAK BAYANG • TERTUKAR SISI KANAN DAN KIRI

  4. SINAR ISTIMEWA PADA CERMIN CEKUNG • SINAR DATANG SEJAJAR SUMBU UTAMA AKAN DIPANTULKAN MELALUI TITIK FOKUS • SINAR DATANG MELALUI TITIK FOKUS AKAN DIPANTULKAN SEJAJAR SUMBU UTAMA • SINAR DATANG MELALUI JARI-JARI KELENGKUNGAN AKAN DIPANTULKAN MELALUI JARI-JARI KELENGKUNGAN

  5. PEMBAGIAN RUANG PADA CERMIN CEKUNG III IV I II R F

  6. SINAR DATANG SEJAJAR SUMBU UTAMA AKAN DIPANTULKAN MELALUI TITIK FOKUS R F BACK

  7. SINAR DATANG MELALUI TITIK FOKUS AKAN DIPANTULKAN SEJAJAR SUMBU UTAMA R F BACK

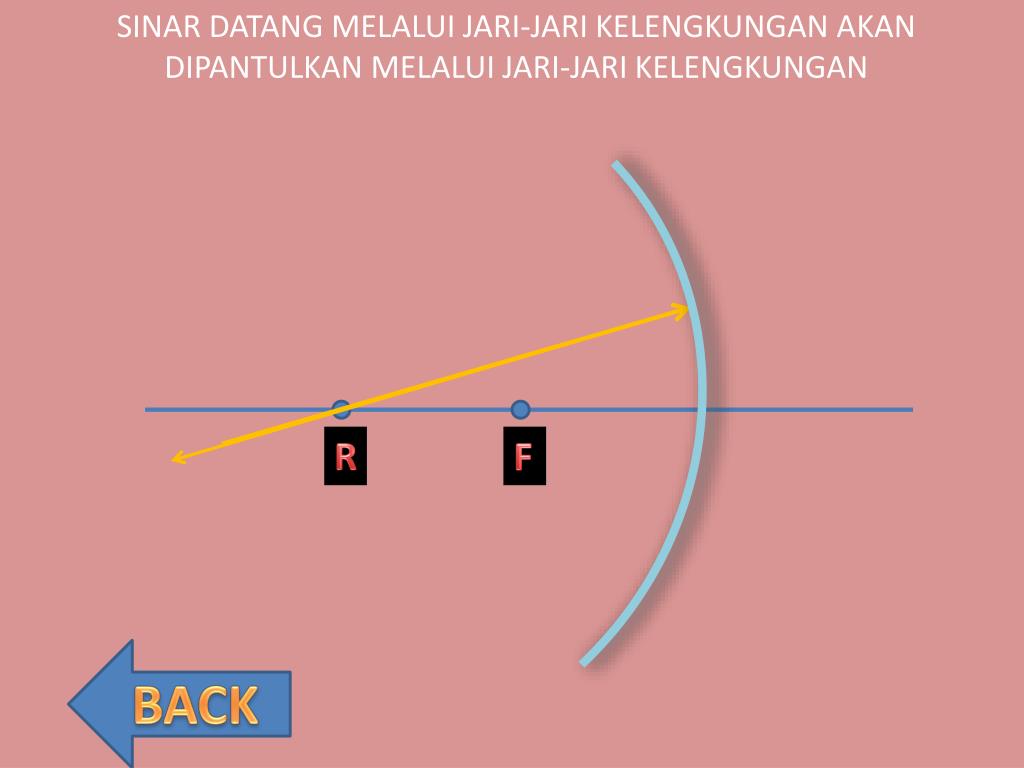

  8. SINAR DATANG MELALUI JARI-JARI KELENGKUNGAN AKAN DIPANTULKAN MELALUI JARI-JARI KELENGKUNGAN R F BACK

  9. BENDA DI RUANG II R F • BAYANGAN DI RUANG III • SIFAT BAYANGAN: • NYATA • TERBALIK • DIPERBESAR

  10. BENDA DI RUANG I R F • BAYANGAN DI RUANG IV • SIFAT BAYANGAN: • MAYA • TEGAK • DIPERBESAR

  11. BENDA DI TITIK FOKUS R F • BAYANGAN DIJAUH TAK TERHINGGA

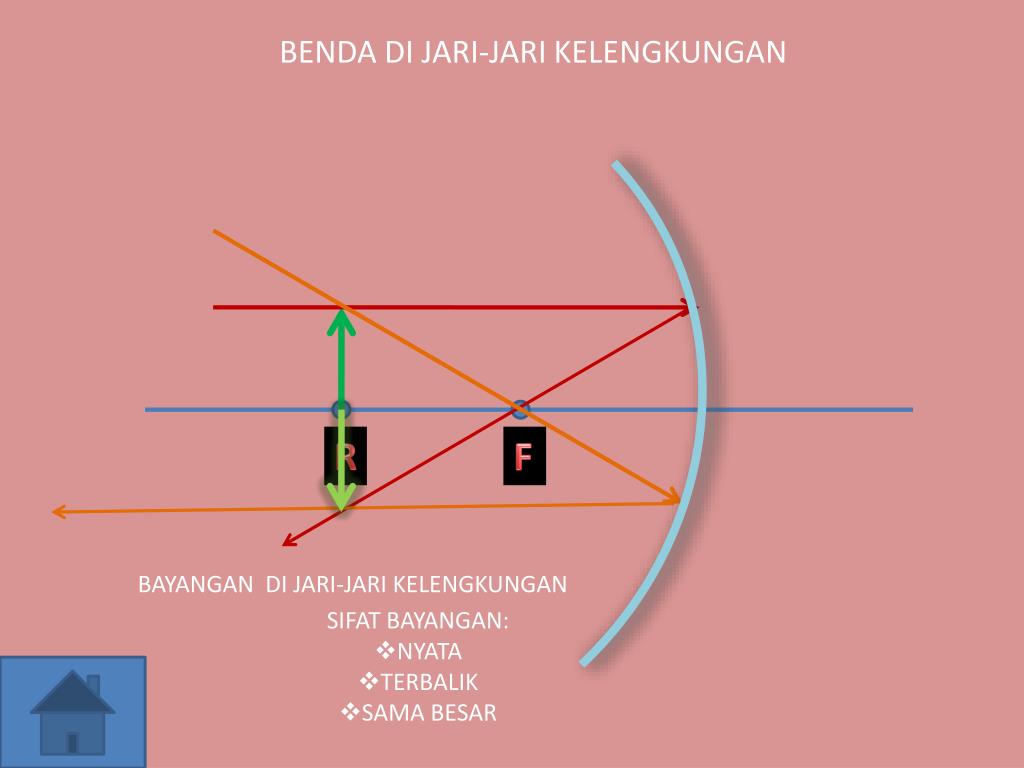

  12. BENDA DI JARI-JARI KELENGKUNGAN R F • BAYANGAN DI JARI-JARI KELENGKUNGAN • SIFAT BAYANGAN: • NYATA • TERBALIK • SAMA BESAR

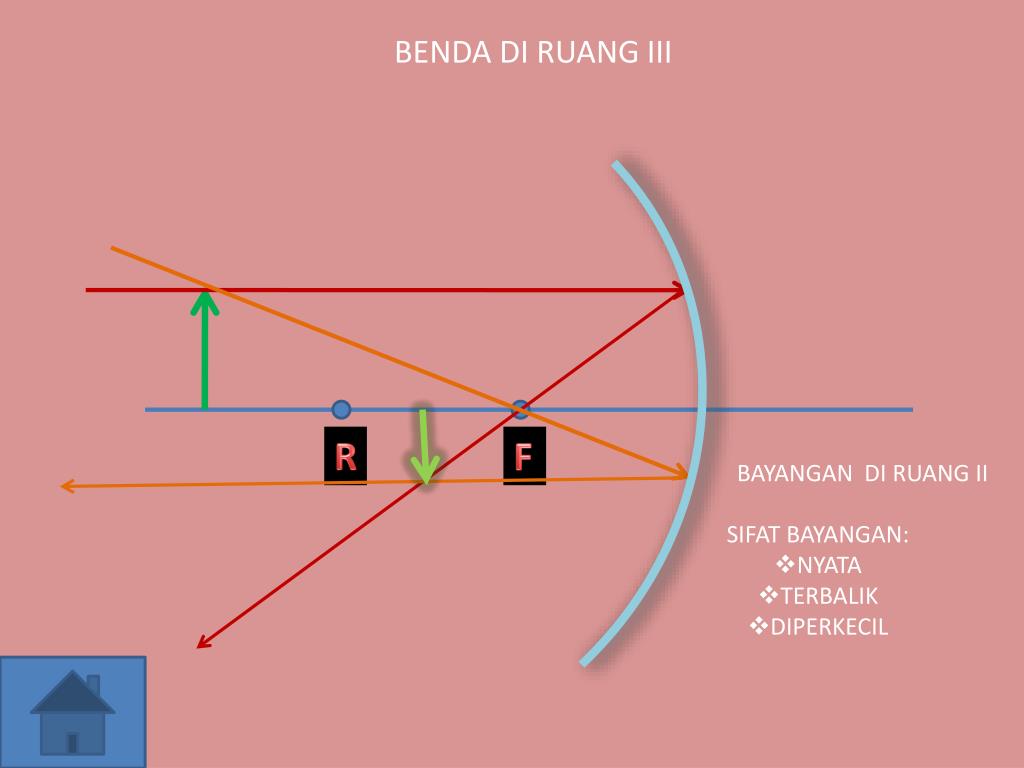

  13. BENDA DI RUANG III R F • BAYANGAN DI RUANG II • SIFAT BAYANGAN: • NYATA • TERBALIK • DIPERKECIL

  14. SINAR ISTIMEWA PADA CERMIN CEKUNG • SINAR DATANG SEJAJAR SUMBU UTAMA AKAN DIPANTULKAN SEOLAH-OLAH BERASAL DARI TITIK FOKUS • SINAR DATANG MENUJU TITIK FOKUS AKAN DIPANTULKAN SEJAJAR SUMBU UTAMA • SINAR DATANG MENUJU JARI-JARI KELENGKUNGAN AKAN DIPANTULKAN SEOLAH-OLAH DARI JARI-JARI KELENGKUNGAN

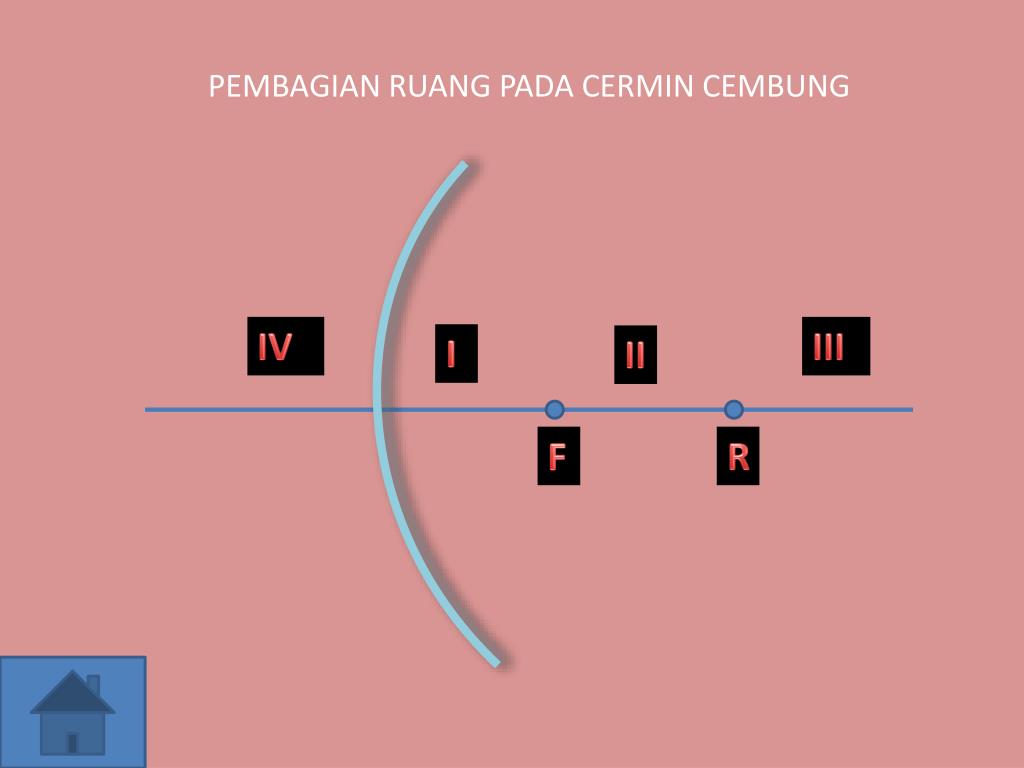

  15. PEMBAGIAN RUANG PADA CERMIN CEMBUNG IV III I II F R

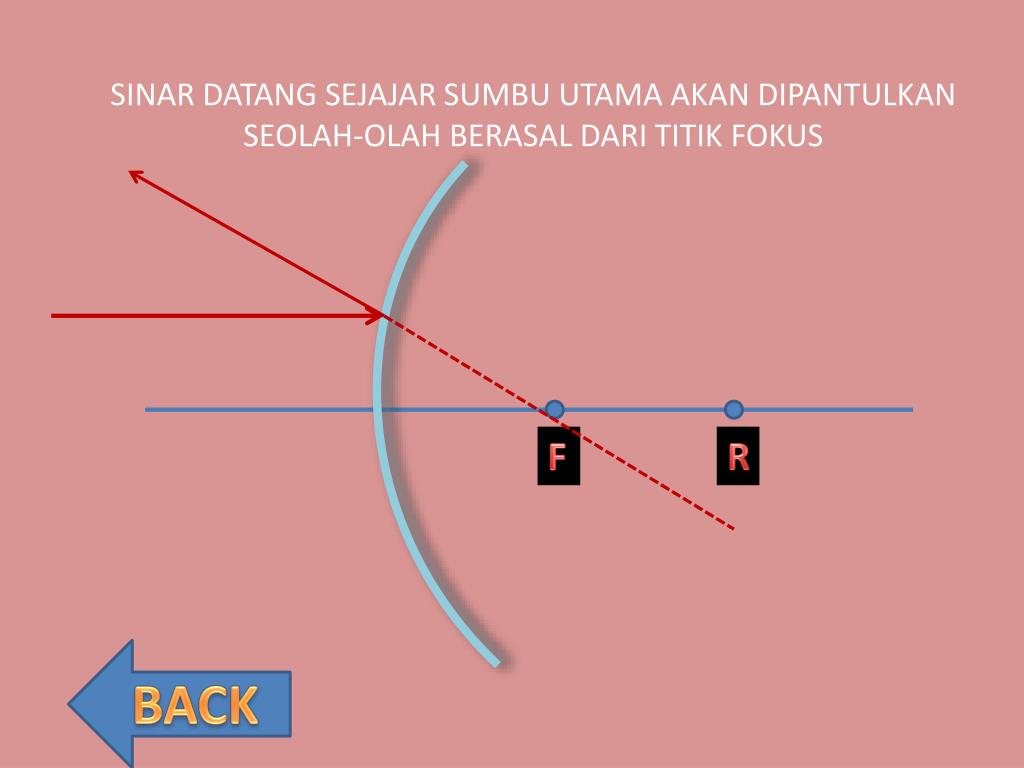

  16. SINAR DATANG SEJAJAR SUMBU UTAMA AKAN DIPANTULKAN SEOLAH-OLAH BERASAL DARI TITIK FOKUS F R BACK

  17. SINAR DATANG MENUJU TITIK FOKUS AKAN DIPANTULKAN SEJAJAR SUMBU UTAMA F R BACK

  18. SINAR DATANG MENUJU JARI-JARI KELENGKUNGAN AKAN DIPANTULKAN SEOLAH-OLAH DARI JARI-JARI KELENGKUNGAN F R BACK

  19. BENDA DI RUANG IV F R • BAYANGAN DI RUANG I • SIFAT BAYANGAN: • MAYA • TEGAK • DIPERKECIL

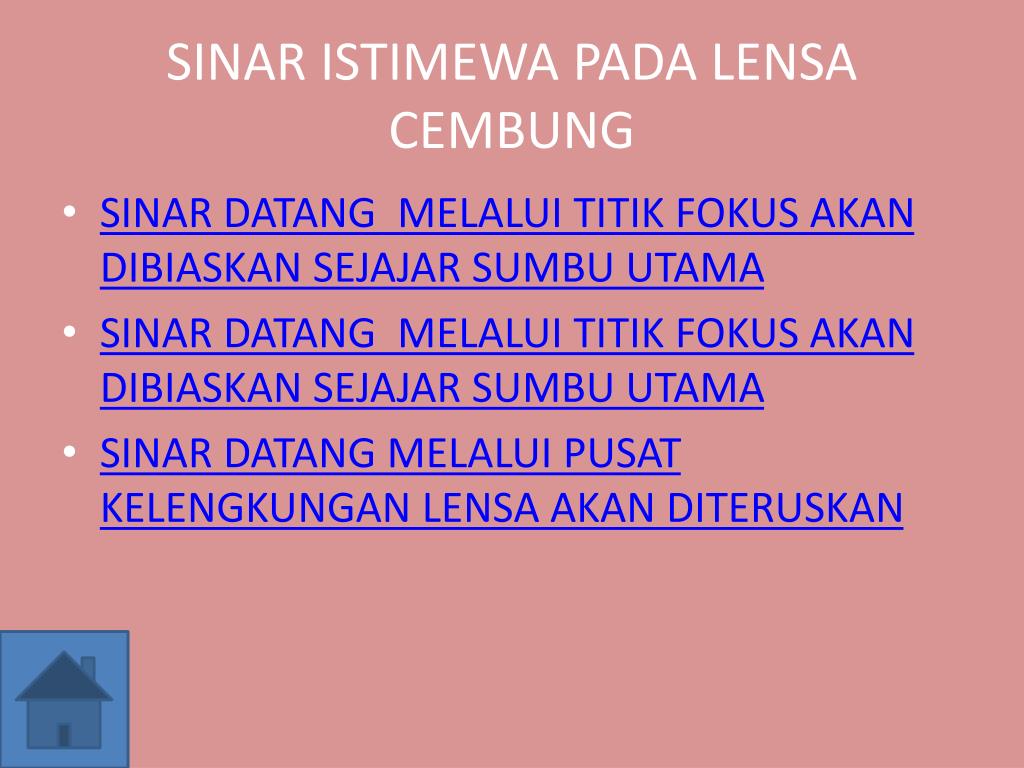

  20. SINAR ISTIMEWA PADA LENSA CEMBUNG • SINAR DATANG MELALUI TITIK FOKUS AKAN DIBIASKAN SEJAJAR SUMBU UTAMA • SINAR DATANG MELALUI TITIK FOKUS AKAN DIBIASKAN SEJAJAR SUMBU UTAMA • SINAR DATANG MELALUI PUSAT KELENGKUNGAN LENSA AKAN DITERUSKAN

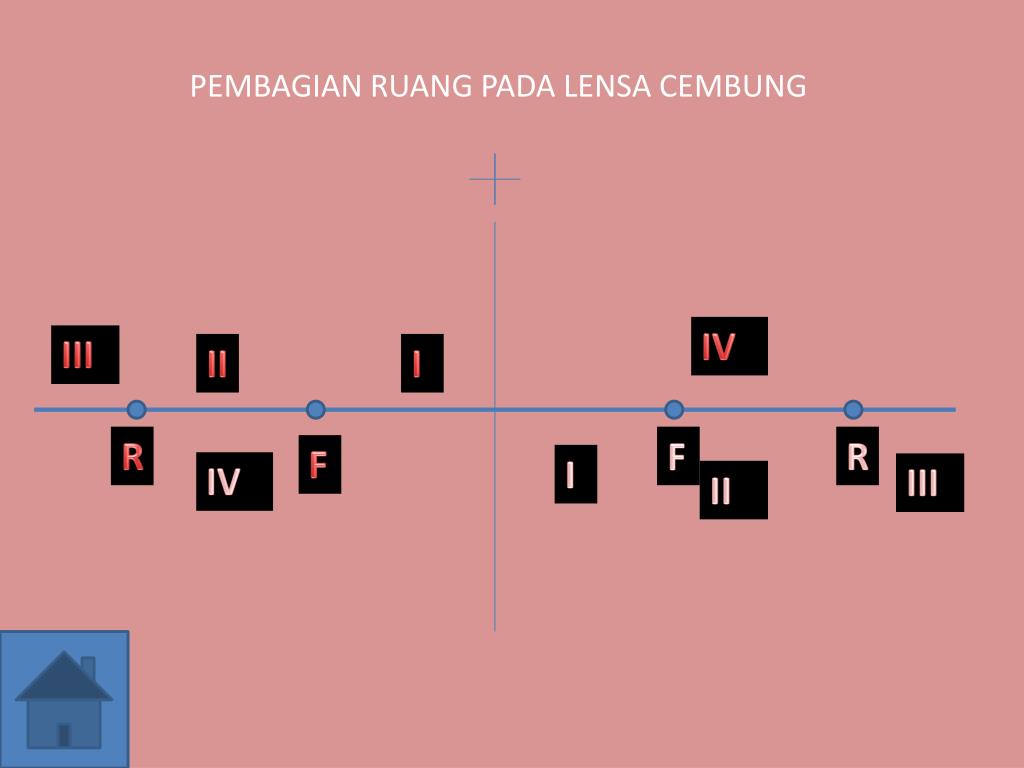

  21. PEMBAGIAN RUANG PADA LENSA CEMBUNG IV III II I R F R F I IV III II

  22. SINAR DATANG SEJAJAR SUMBU UTAMA AKAN DIBIASKAN MELALUI TITIK FOKUS R F R F BACK

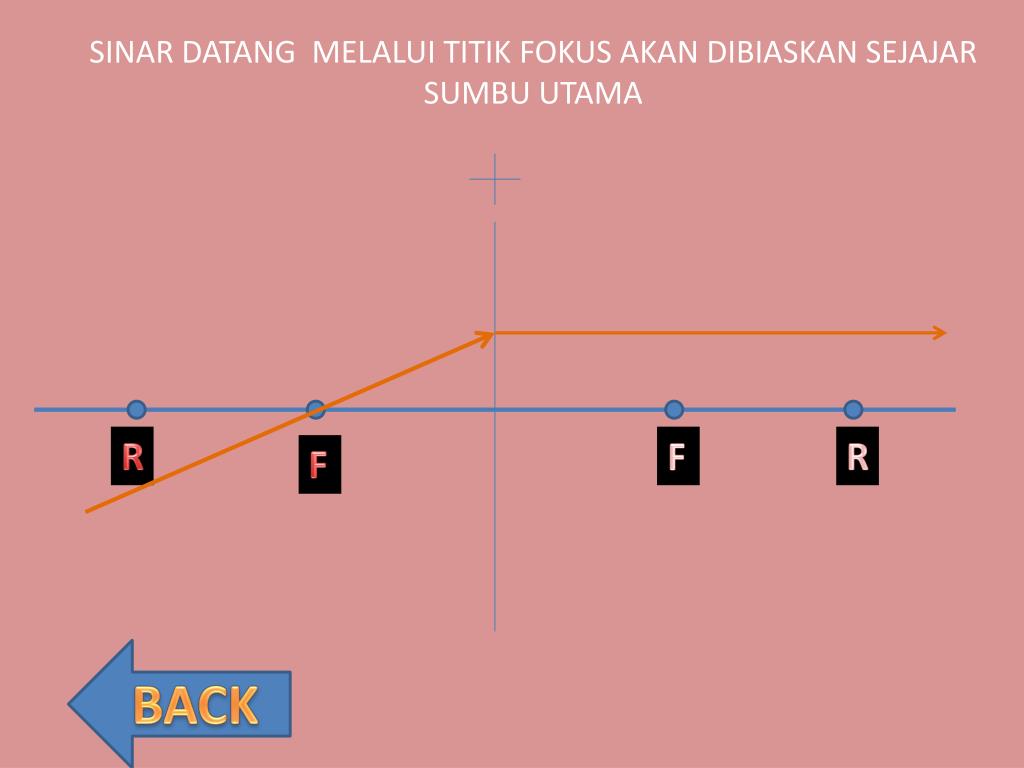

  23. SINAR DATANG MELALUI TITIK FOKUS AKAN DIBIASKAN SEJAJAR SUMBU UTAMA R F R F BACK

  24. SINAR DATANG MELALUI PUSAT KELENGKUNGAN LENSA AKAN DITERUSKAN R F R F BACK

  25. BENDA DI RUANG I R F R F • BAYANGAN DI RUANG IV • SIFAT BAYANGAN: • MAYA • TEGAK • DIPERBESAR

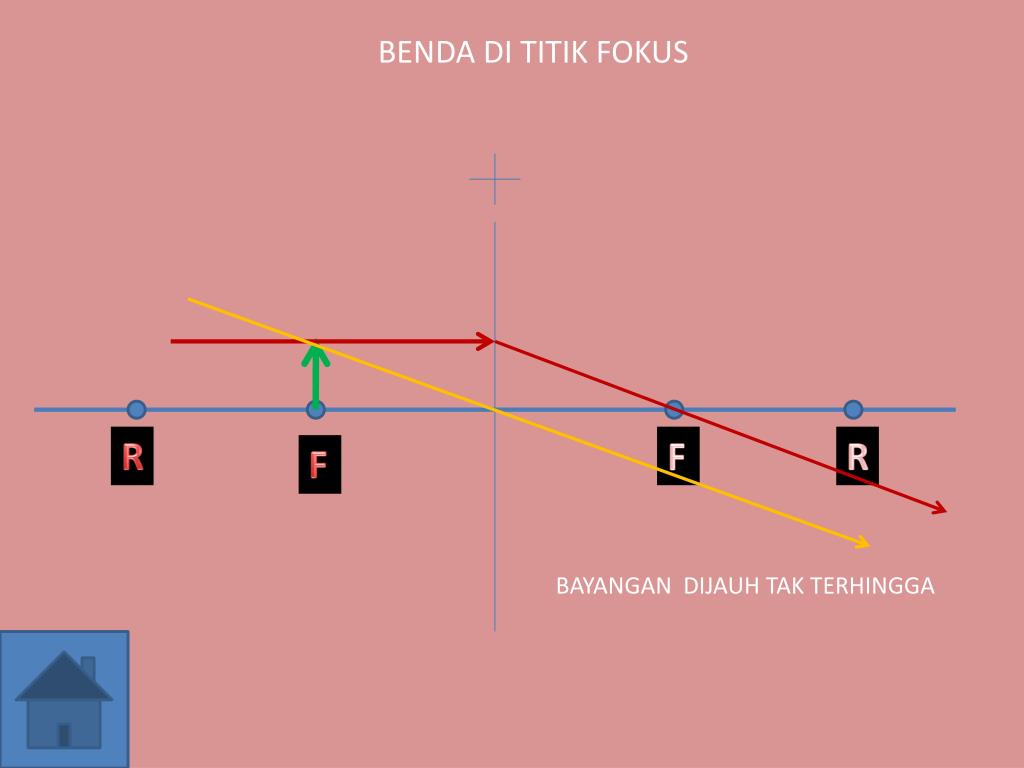

  26. BENDA DI TITIK FOKUS R F R F • BAYANGAN DIJAUH TAK TERHINGGA

  27. BENDA DI RUANG II R F R F • BAYANGAN DI RUANG III • SIFAT BAYANGAN: • NYATA • TERBALIK • DIPERBESAR

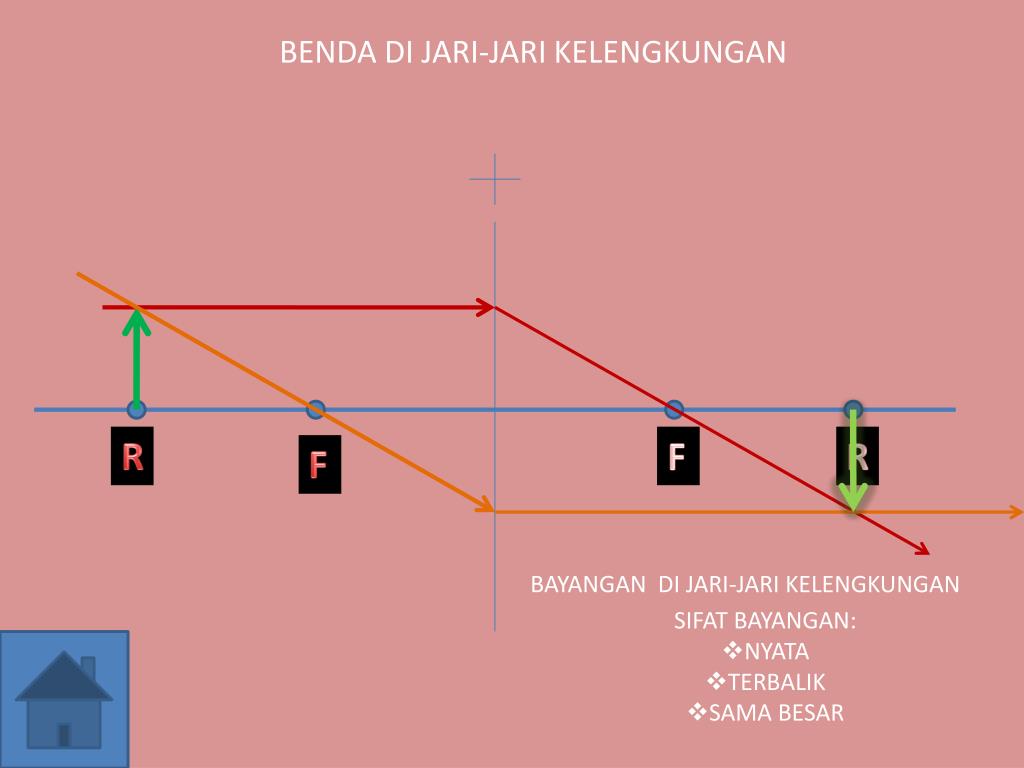

  28. BENDA DI JARI-JARI KELENGKUNGAN R F R F • BAYANGAN DI JARI-JARI KELENGKUNGAN • SIFAT BAYANGAN: • NYATA • TERBALIK • SAMA BESAR

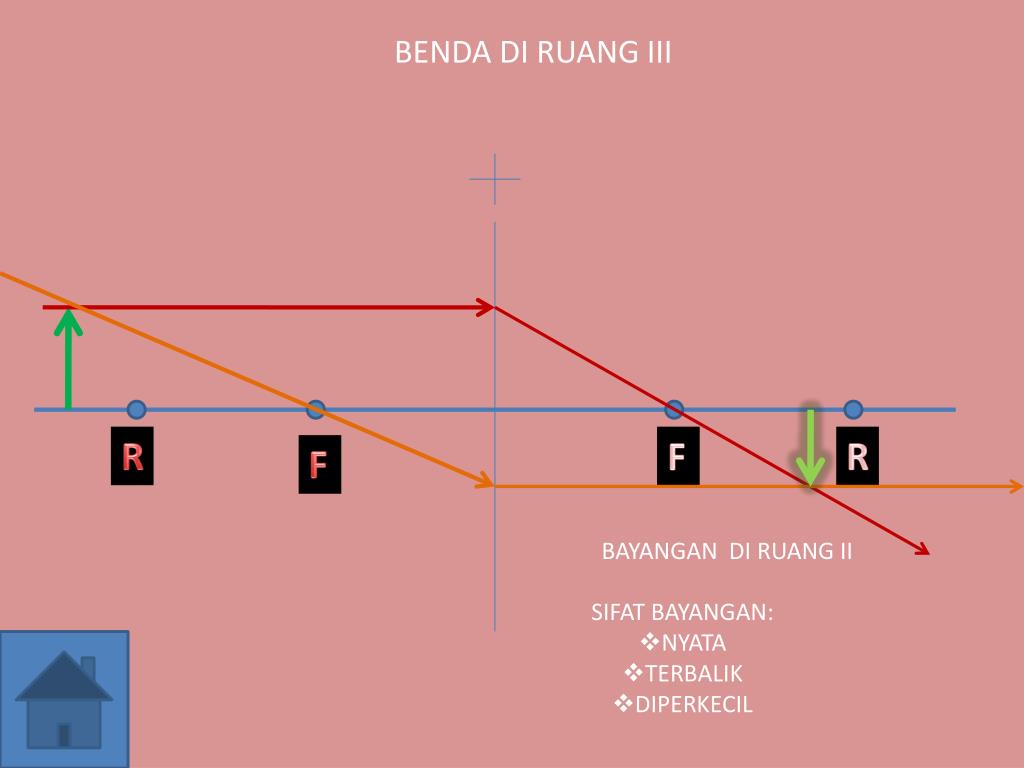

  29. BENDA DI RUANG III R F R F • BAYANGAN DI RUANG II • SIFAT BAYANGAN: • NYATA • TERBALIK • DIPERKECIL

  30. SINAR ISTIMEWA PADA LENSA CEKUNG • SINAR DATANG SEJAJAR SUMBU UTAMA AKAN DIBIASKAN SEOLAH-OLAH DARI TITIK FOKUS • SINAR DATANG MENUJU TITIK FOKUS AKAN DIBIASKAN SEJAJAR SUMBU UTAMA • SINAR DATANG MELALUI PUSAT KELENGKUNGAN LENSA AKAN DITERUSKAN

  31. PEMBAGIAN RUANG PADA LENSA CEKUNG IV III II I R F R F I IV III II

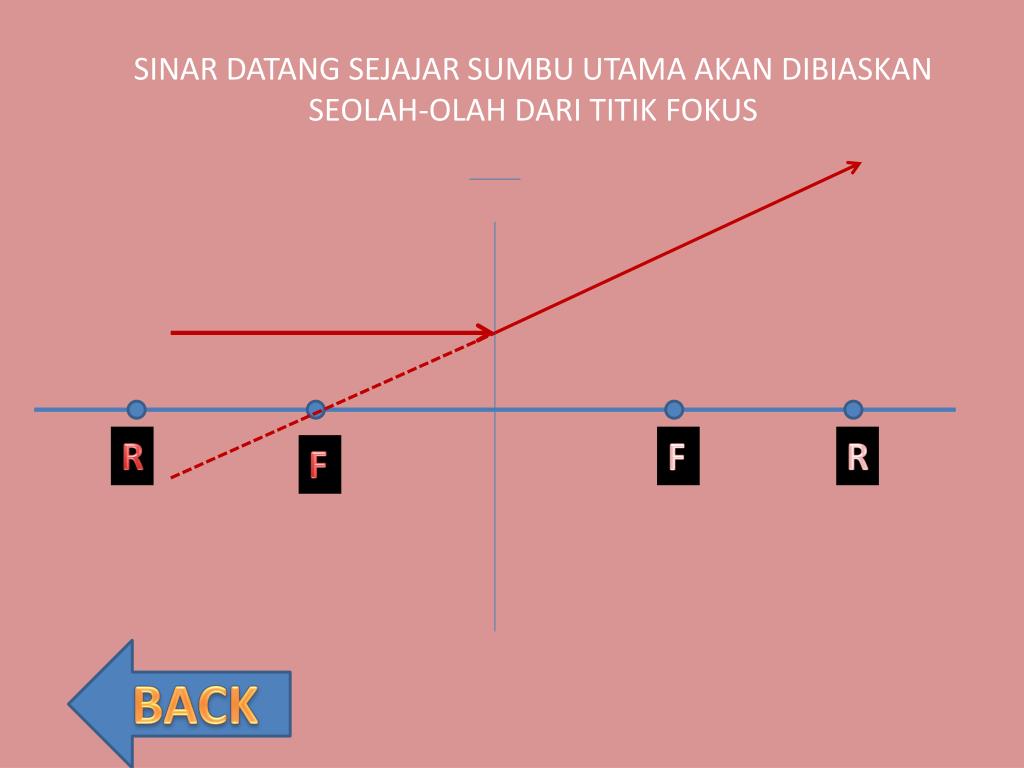

  32. SINAR DATANG SEJAJAR SUMBU UTAMA AKAN DIBIASKAN SEOLAH-OLAH DARI TITIK FOKUS R F R F BACK

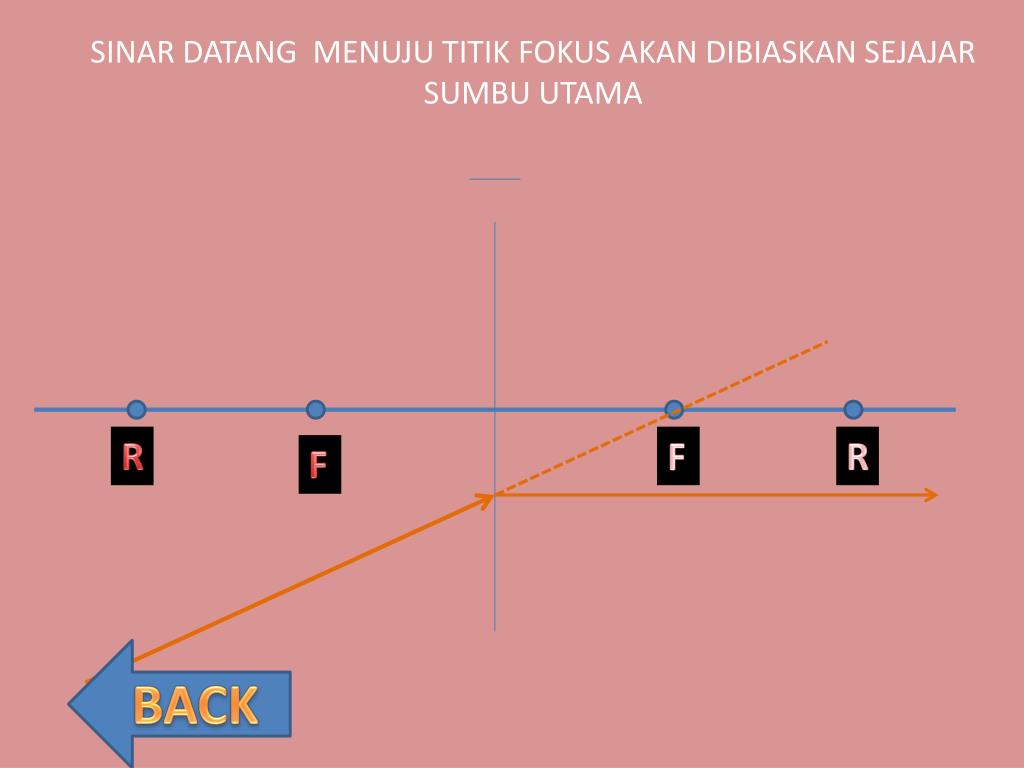

  33. SINAR DATANG MENUJU TITIK FOKUS AKAN DIBIASKAN SEJAJAR SUMBU UTAMA R F R F BACK

  34. SINAR DATANG MELALUI PUSAT KELENGKUNGAN LENSA AKAN DITERUSKAN R F R F BACK

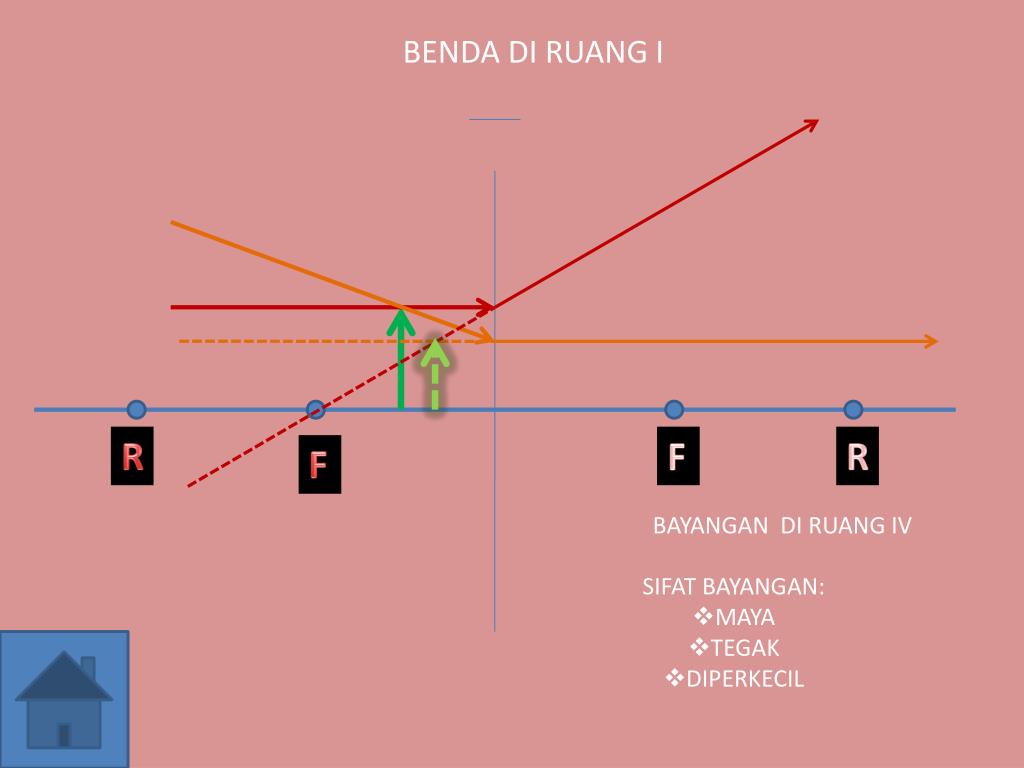

  35. BENDA DI RUANG I R F R F • BAYANGAN DI RUANG IV • SIFAT BAYANGAN: • MAYA • TEGAK • DIPERKECIL

  36. BENDA DI JARI-JARI KELENGKUNGAN R F R F • BAYANGAN DI RUANG IV • SIFAT BAYANGAN: • MAYA • TEGAK • DIPERKECIL

  37. BENDA DI TITIK FOKUS R F R F • BAYANGAN DI RUANG IV • SIFAT BAYANGAN: • MAYA • TEGAK • DIPERKECIL

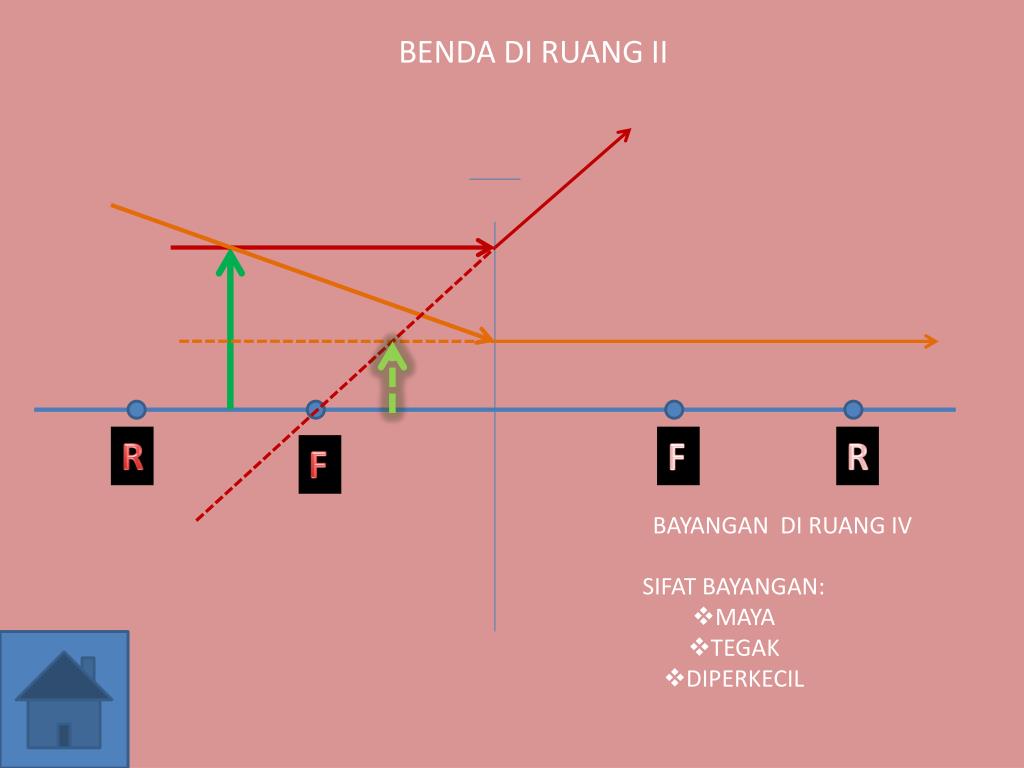

  38. BENDA DI RUANG II R F R F • BAYANGAN DI RUANG IV • SIFAT BAYANGAN: • MAYA • TEGAK • DIPERKECIL

  39. BENDA DI RUANG III R F R F • BAYANGAN DI RUANG IV • SIFAT BAYANGAN: • MAYA • TEGAK • DIPERKECIL
