我们学过了串联、并联电路，家庭中的用电器又是怎样连在电路中的呢？为什么要这样连接呢？

想一想. 我们学过了串联、并联电路，家庭中的用电器又是怎样连在电路中的呢？为什么要这样连接呢？. 探究一、串联电路电压的规律. 设计实验：. 实验器材：干电池、开关、两个灯泡、电压表、导线若干。 实验电路图：. 探究一、串联电路电压的规律. 3 、实验步骤 分别把电压表连在图中电路 AB 两点、 BC 两点、 AC 两点，测量电压，看看它们之间有什么关系。. 探究一、串联电路电压的规律. 4 、按照上面的步骤进行实验，把测得的数据填入表中。 两个灯泡串联的实验记录：. 探究一、串联电路电压的规律.

natan
Télécharger la présentation

我们学过了串联、并联电路，家庭中的用电器又是怎样连在电路中的呢？为什么要这样连接呢？

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

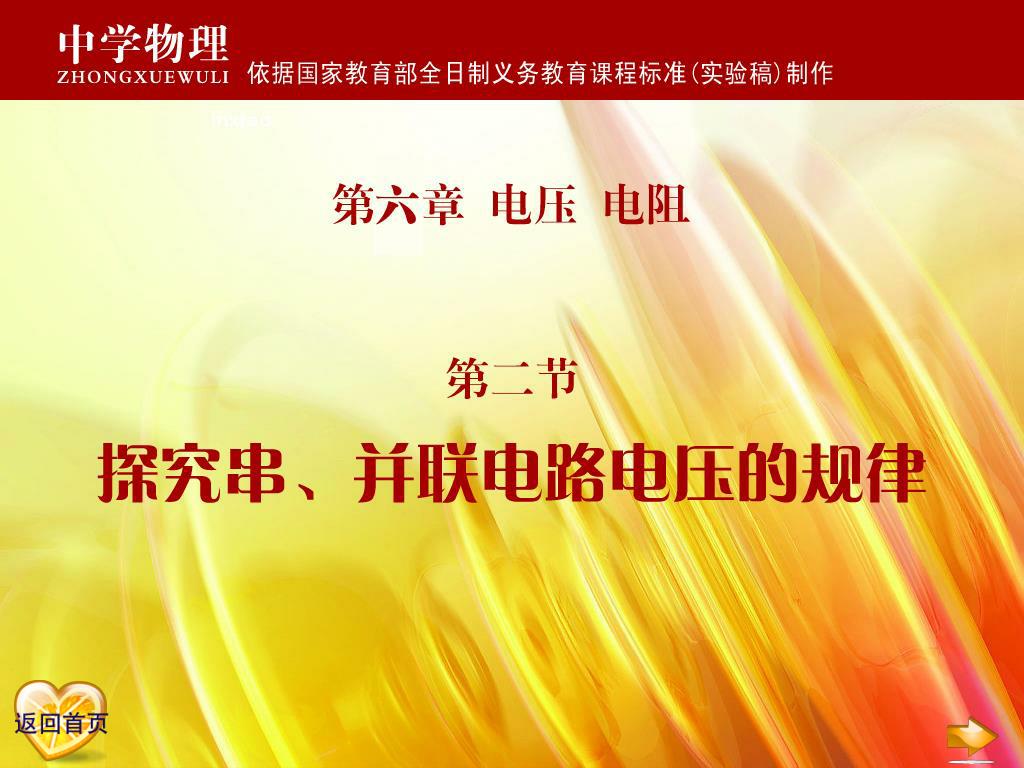

  1. 想一想 我们学过了串联、并联电路，家庭中的用电器又是怎样连在电路中的呢？为什么要这样连接呢？

  2. 探究一、串联电路电压的规律 设计实验： • 实验器材：干电池、开关、两个灯泡、电压表、导线若干。 • 实验电路图：

  3. 探究一、串联电路电压的规律 3、实验步骤 分别把电压表连在图中电路AB两点、BC两点、AC两点，测量电压，看看它们之间有什么关系。

  4. 探究一、串联电路电压的规律 4、按照上面的步骤进行实验，把测得的数据填入表中。 两个灯泡串联的实验记录：

  5. 探究一、串联电路电压的规律 结论：串联电路电压规律——串联电路中的总电压等于各部分电路电压之和。

  6. 探究二、探究并联电路的电压规律 设计实验： • 实验器材：干电池、开关、两个小灯泡、电压表、导线若干。 • 实验电路图：

  7. 探究二、探究并联电路的电压规律 3、实验步骤： 分别把电压表连在图中电路L1、L2、电源的两端，测量电压，看看它们之间有什么关系。

  8. 探究二、探究并联电路的电压规律 4、按照上面的步骤进行实验，把测得的数据填入表中。 两个灯泡并联的实验记录：

  9. 探究二、探究并联电路的电压规律 结论：并联电路电压的规律——在并联电路中，各支路两端的电压相等。在干路中没有其他用电器的情况下，它们都等于电源电压

  10. 串联电路电压的规律：串联电路中的总电压等于各部分电路电压之和。串联电路电压的规律：串联电路中的总电压等于各部分电路电压之和。 • 并联电路电压的规律：在并联电路中，各支路两端的电压相等。

  11. 1、L1和L2两个灯泡串联在电路中，已知灯泡L1两端的电压为U1，灯泡L2两端的电压为U2，则两灯泡串联后的总电压1、L1和L2两个灯泡串联在电路中，已知灯泡L1两端的电压为U1，灯泡L2两端的电压为U2，则两灯泡串联后的总电压 U =________. U1+U2

  12. 2、在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是（ ） A.一定是串联的 B.一定是并联的 C.串联、并联都有可能 D.以上都有可能 C

  13. 电压可分为高电压与低电压 高低压的区别是：以火线的对地间的电压值为依据的。对地电压高于250伏的为高压。对地电压小于250伏的为低压。 　　习惯的想法是380伏或500伏以上的电压为高压。220伏的为低压。其实这是一种误解，也是对电的不了解。 (接下一页）

  14. 只要高于250伏，哪怕是一千、一万、十万伏的只要对地电压高于250伏就是高压。像我们的家庭用电220伏就是一种低压。工业常用的380伏电压其实也是一种低压。因为它是3根火线1根零线，火线的对地电压是220伏所以它也是低压。 （接下一页）

  15. 电磁辐射：高压线产生的磁场在一定范围内对人体有危害，表现为对中枢神经的损伤和导致肌肉能力障碍。调查显示，高压线50米以内的儿童血癌的发病率较高。电磁辐射：高压线产生的磁场在一定范围内对人体有危害，表现为对中枢神经的损伤和导致肌肉能力障碍。调查显示，高压线50米以内的儿童血癌的发病率较高。 (接下一页）

  16. 各级电压导线在计算导线最大风偏情况下，距建筑物的水平安全距离如下： 1千伏以下 1.0米 1~10千伏 1.5米 35千伏 3.0米 66~110千伏 4.0米 154~220千伏 5.0米 330千伏 6.0米 500千伏 8.5米
