  1. Point-to-Point Protocol John A. Gutiérrez Jorge A. Herrera

  2. La necesidad de PPP • Fue creado para resolver las limitantes de SLIP • Permite la asignación dinámica de direcciones IP • Router to Router • Host to Network • Usa múltiples protocolos de capa de Red • Detección de errores • Trabaja en la capa 2 • Puede trabajar sobre líneas síncronas o asíncronas

  3. Componentes PPP • Método de encapsulamiento (HDLC) para datagramas en un enlace punto a punto • Protocolo de Control de Enlace (LCP) • Familia de Protocolos de Control de Red (NCP)

  4. Trama PPP * El tamaño del campo está dado en bytes

  5. Establecimiento de la sesión PPP • Establecimiento del enlace y negociación de la configuración • Determinación de la calidad del enlace • Negociación de la configuración del protocolo de capa de red • Terminación del enlace

  6. Clases de tramas LCP • Tramas de establecimiento del enlace (y configuración) • Tramas de terminación del enlace • Tramas de mantenimiento del enlace

  7. Establecimiento del Enlace y Negociación de la Configuración • Cada dispositivo PPP envía paquetes LCP • Se establecen las opciones de: • Unidad de Transmisión Máxima (MTU) • Compresión de ciertos campos PPP • Protocolo de autentificación del enlace • Terminación de la fase • Se recibe y envía una trama de reconocimiento de la configuración

  8. Determinación de la Calidad del Enlace • Es una fase opcional • Se prueba el enlace para determinar si soportará protocolos de capa de Red • En esta fase se establece la autentificación del usuario • Protocolos de autentificación: • Password Authentication Protocol (PAP) • Challenge Handshake Authentication Protocol (CHAP)

  9. Negociación de la Configuración del Protocolo de Capa de Red • Los dispositivos PPP envían paquetes NCP para escoger y configurar uno o más protocolos de Red • Si LCP cierra el enlace se informa a los protocolos de capa de Red • Verificación de los estados de LCP y NCP • show interfaces

  10. Terminación del Enlace • LCP puede terminar el enlace en cualquier momento • Causas de terminación: • Petición del usuario • Evento Físico

  11. Autentificación PAP • Two-way handshake • Se envía repetidamente un par (usuario/contraseña) hasta que se reconoce la autentificación o se cierra el enlace • Las contraseñas se envían en texto plano • El nodo remoto tiene el control de la frecuencia y el tiempo de los intentos de conexión

  12. Autentificación CHAP • Three-way handshake: • Challenge (Valor variable, único e impredecible) • Response (Contraseña encriptada) • Acept/Reject • Verificación periódica • No es vulnerable a ataques de fuerza bruta • El router local tiene el control de la frecuencia y el tiempo de la verificación

  13. Configuración de Autentificación PPP • Router(config)#username --- password --- • Router(config)#interface --- --- • Router(config-if)#encapsulation ppp • Router(config-if)#ppp authentication --- • chap, chap pap, pap chap, pap • Router(config-if)#ppp pap sent-username --- password ---

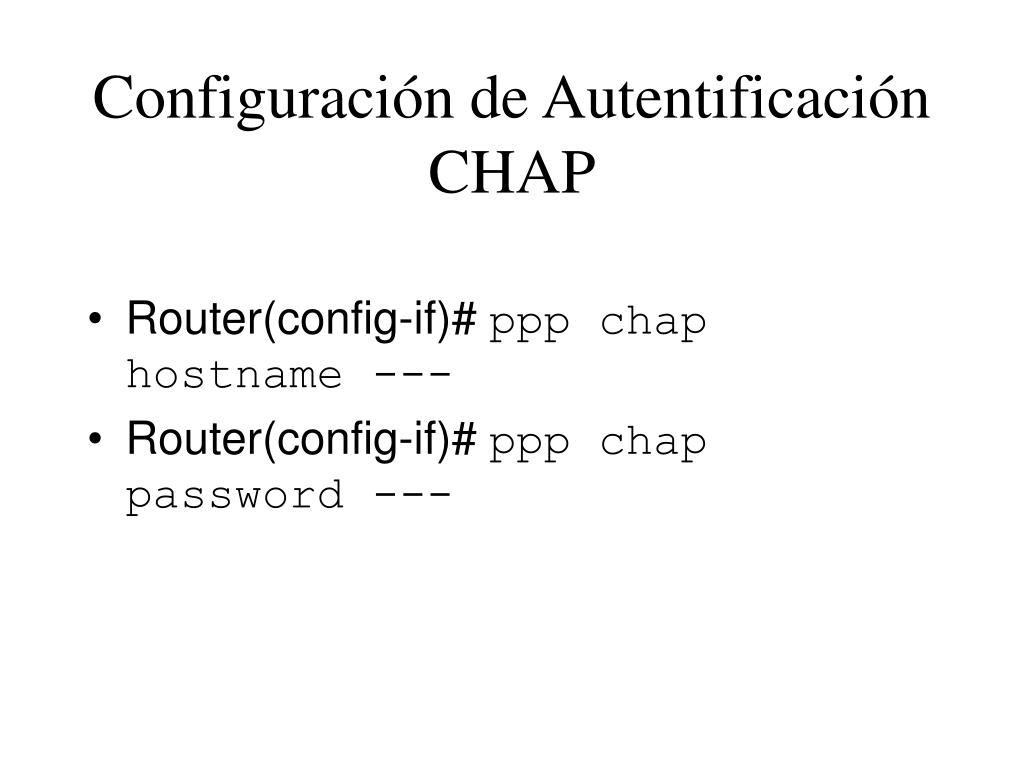

  14. Configuración de Autentificación CHAP • Router(config-if)# ppp chap hostname --- • Router(config-if)# ppp chap password ---

  15. Resumen • PPP es el protocolo WAN de mayor uso • Provee LCP y una familia de NCPs • Sesión de cuatro fases: • Establecimiento del enlace, Determinación de la calidad del enlace, Configuración del protocolo de capa de red y Terminación del enlace • Autentificación PAP o CHAP • PAP no es un protocolo de autentificación seguro • CHAP es un protocolo más robusto • Revisión de comandos de Cisco IOS
