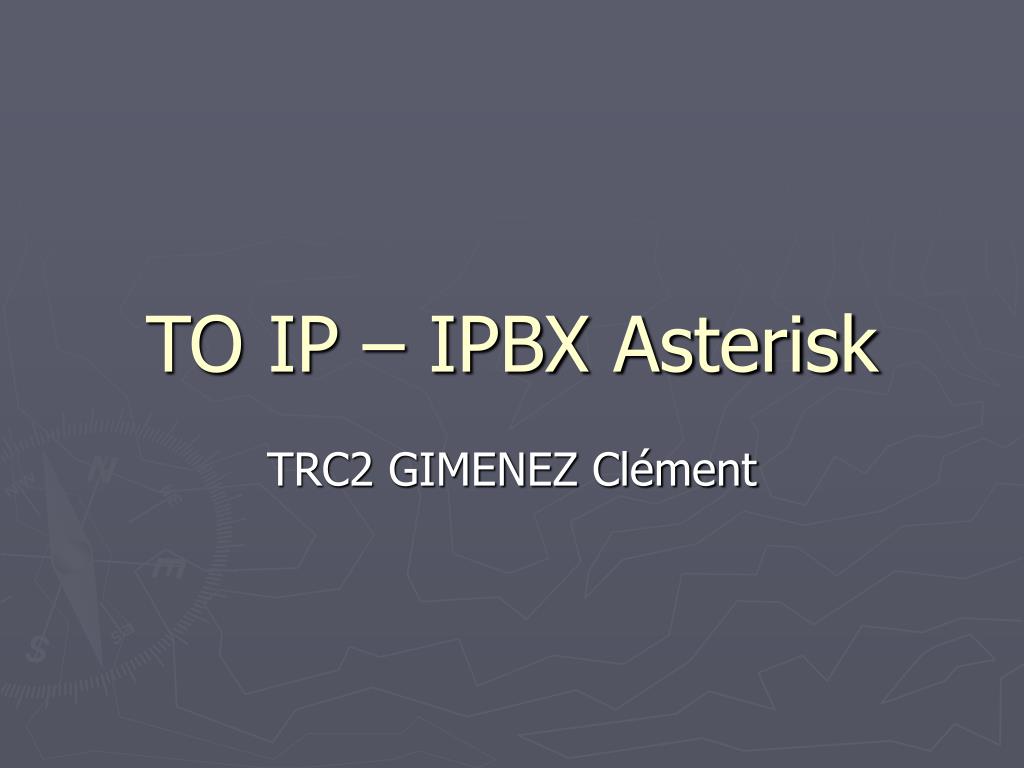

  1. TO IP – IPBX Asterisk TRC2 GIMENEZ Clément

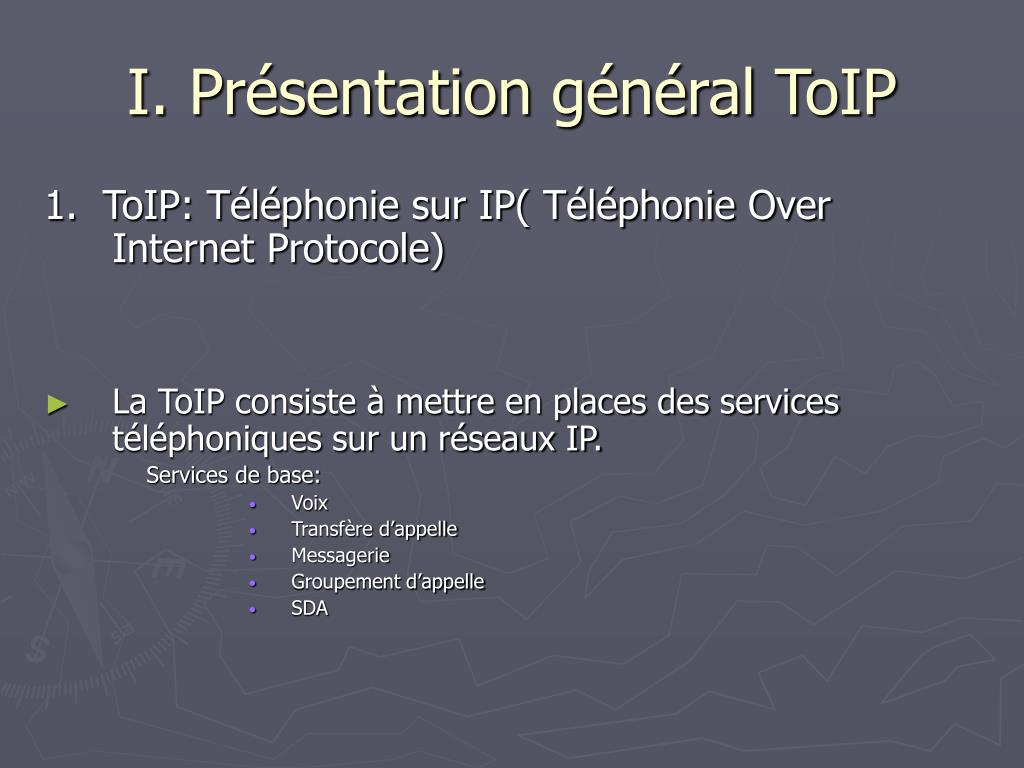

  2. I. Présentation général ToIP 1. ToIP: Téléphonie sur IP( Téléphonie Over Internet Protocole) • La ToIP consiste à mettre en places des services téléphoniques sur un réseaux IP. Services de base: • Voix • Transfère d’appelle • Messagerie • Groupement d’appelle • SDA

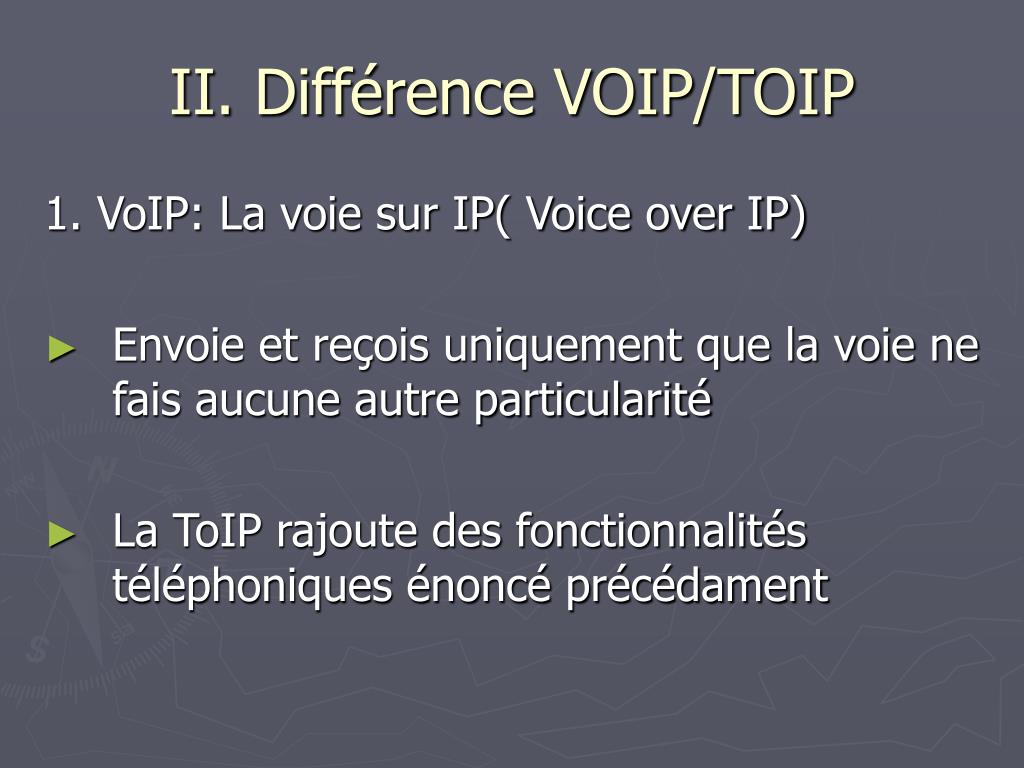

  3. II. Différence VOIP/TOIP 1. VoIP: La voie sur IP( Voice over IP) • Envoie et reçois uniquement que la voie ne fais aucune autre particularité • La ToIP rajoute des fonctionnalités téléphoniques énoncé précédament

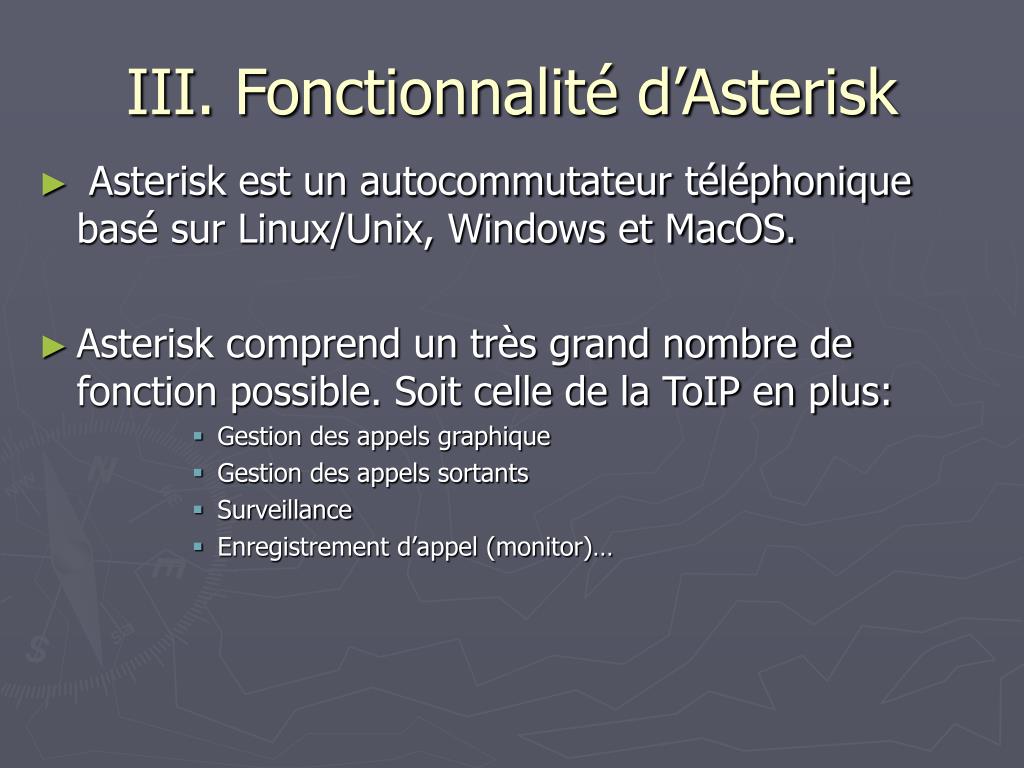

  4. III. Fonctionnalité d’Asterisk • Asterisk est un autocommutateur téléphonique basé sur Linux/Unix, Windows et MacOS. • Asterisk comprend un très grand nombre de fonction possible. Soit celle de la ToIP en plus: • Gestion des appels graphique • Gestion des appels sortants • Surveillance • Enregistrement d’appel (monitor)…

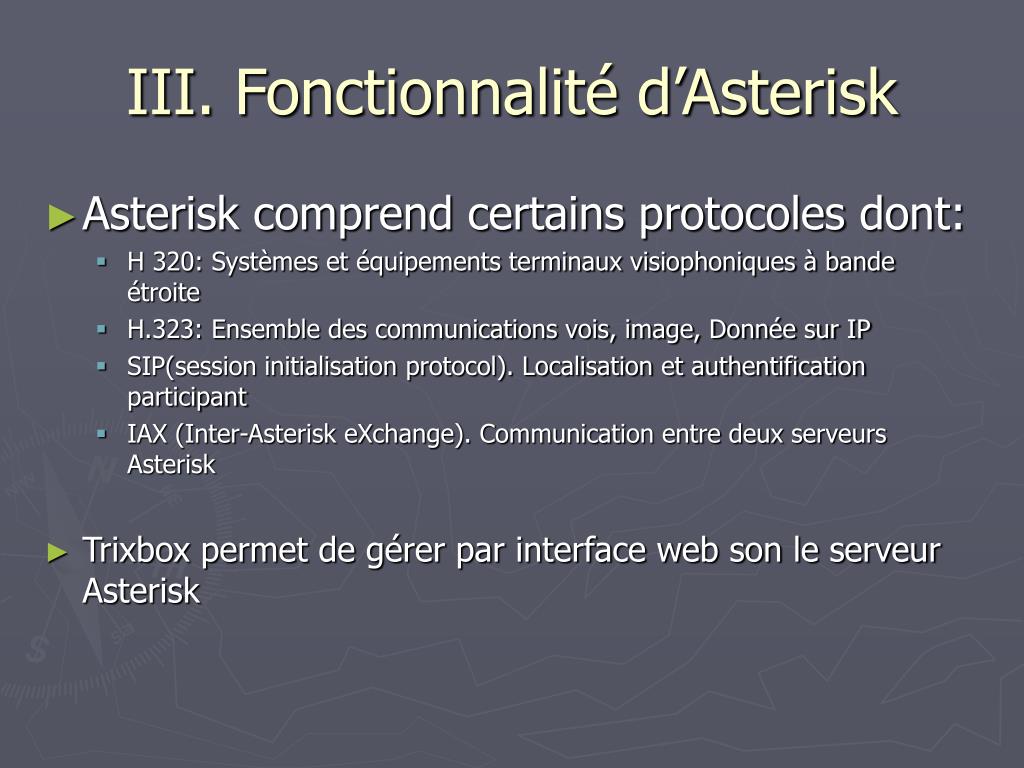

  5. III. Fonctionnalité d’Asterisk • Asterisk comprend certains protocoles dont: • H 320: Systèmes et équipements terminaux visiophoniques à bande étroite  • H.323: Ensemble des communications vois, image, Donnée sur IP • SIP(session initialisation protocol). Localisation et authentification participant • IAX (Inter-Asterisk eXchange). Communication entre deux serveurs Asterisk • Trixbox permet de gérer par interface web son le serveur Asterisk

  6. IV. Matériel utilisé • Carte Analogique: • Existe 4, 8 ou 24 ports • Les MODULES FXO (Foreign exchange office)vous permettent de connecter des lignes analogiques en provenance de votre fournisseur d’accès téléphonique (opérateur). Module ROUGE • Les MODULES FXS (Foreign eXchange Subscriber)vous permettent de connecter des terminaux téléphoniques analogiques : téléphone, fax, DECT pour ligne analogique Module VERT

  7. IV. Matériel utilisé • Cartes numériques: Chaque port peut fonctionner en mode TE (Terminal) ou NT (Réseau) de façon indépendante et peut donc se connecter à un opérateur ou un PABX.

  8. IV. Matériel utilisé • Hardphone: Hardware téléphone. Téléphone pouvant faire de la ToIP sans ordinateur (logiciel informatique ToIP) • Un logiciel est souvent accompagner pour permettre leurs configurations • Fabricant: BCM, Cisco, D-link …

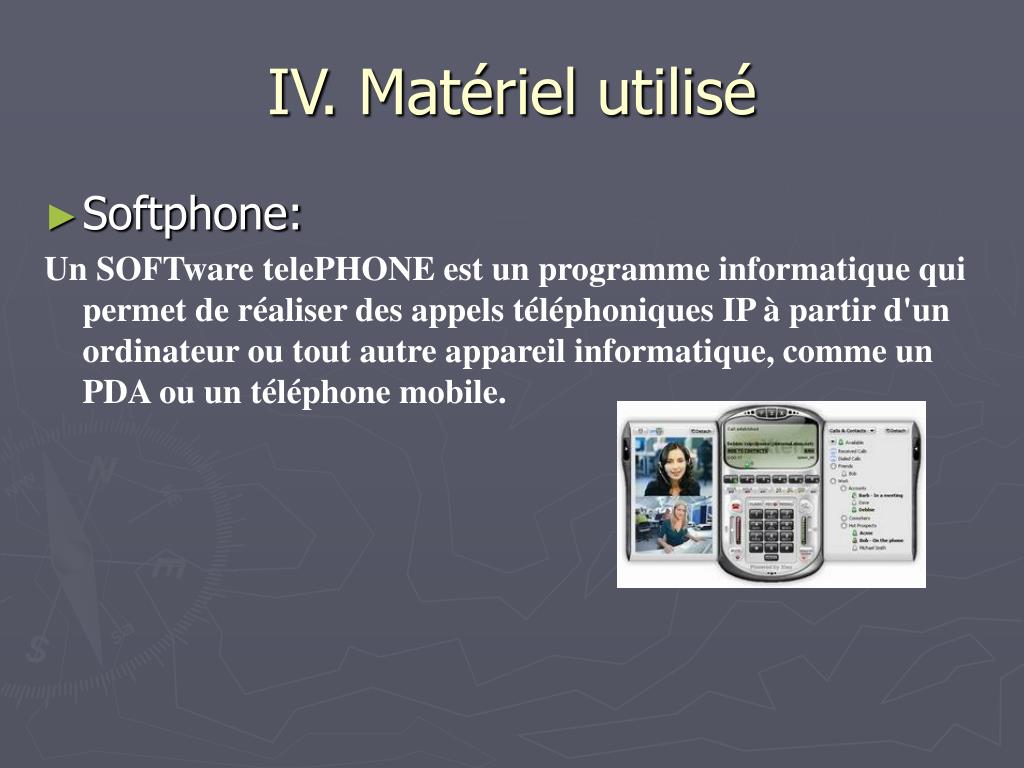

  9. IV. Matériel utilisé • Softphone: Un SOFTware telePHONE est un programme informatique qui permet de réaliser des appels téléphoniques IP à partir d'un ordinateur ou tout autre appareil informatique, comme un PDA ou un téléphone mobile.

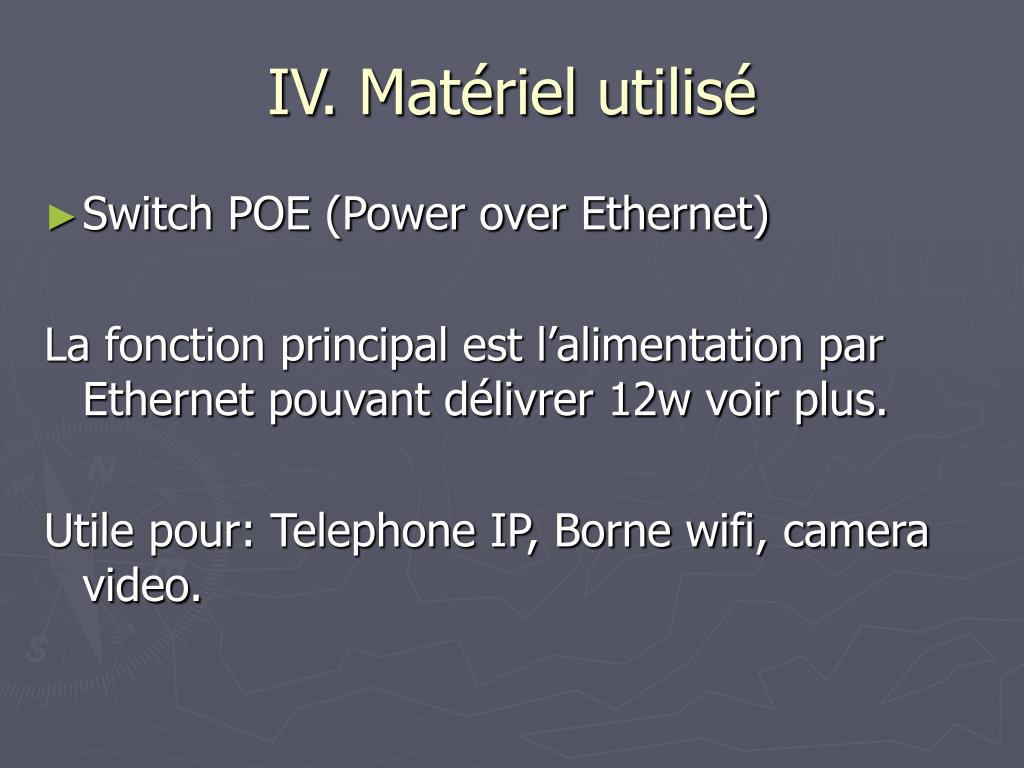

  10. IV. Matériel utilisé • Switch POE (Power over Ethernet) La fonction principal est l’alimentation par Ethernet pouvant délivrer 12w voir plus. Utile pour: Telephone IP, Borne wifi, camera video.

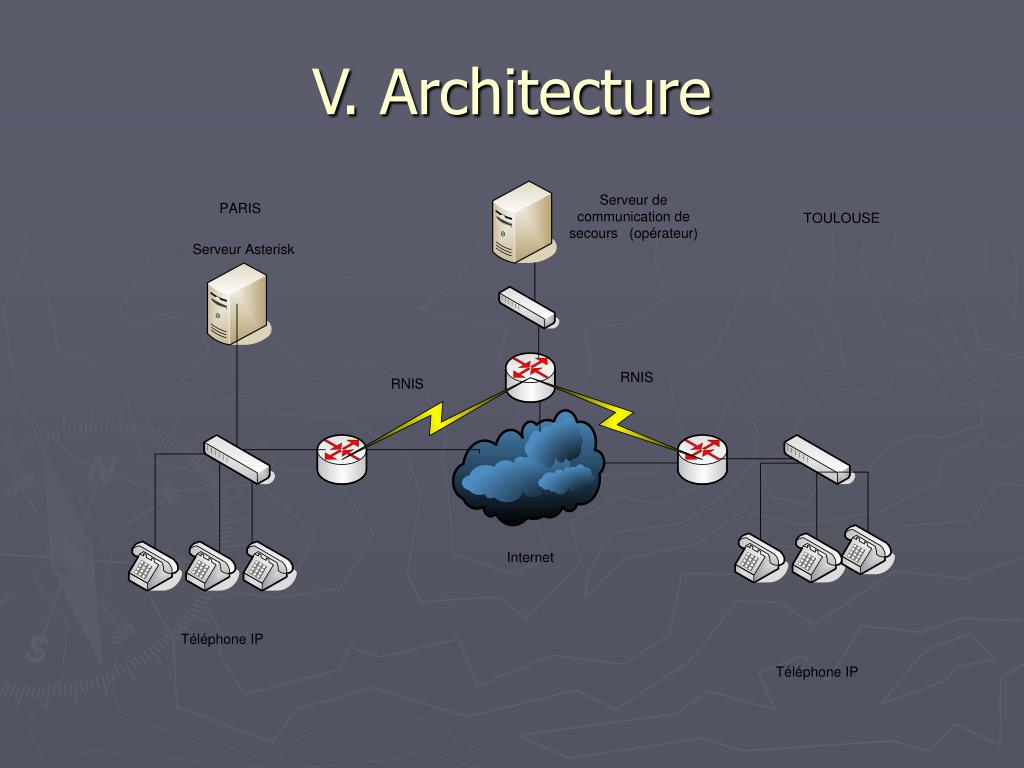

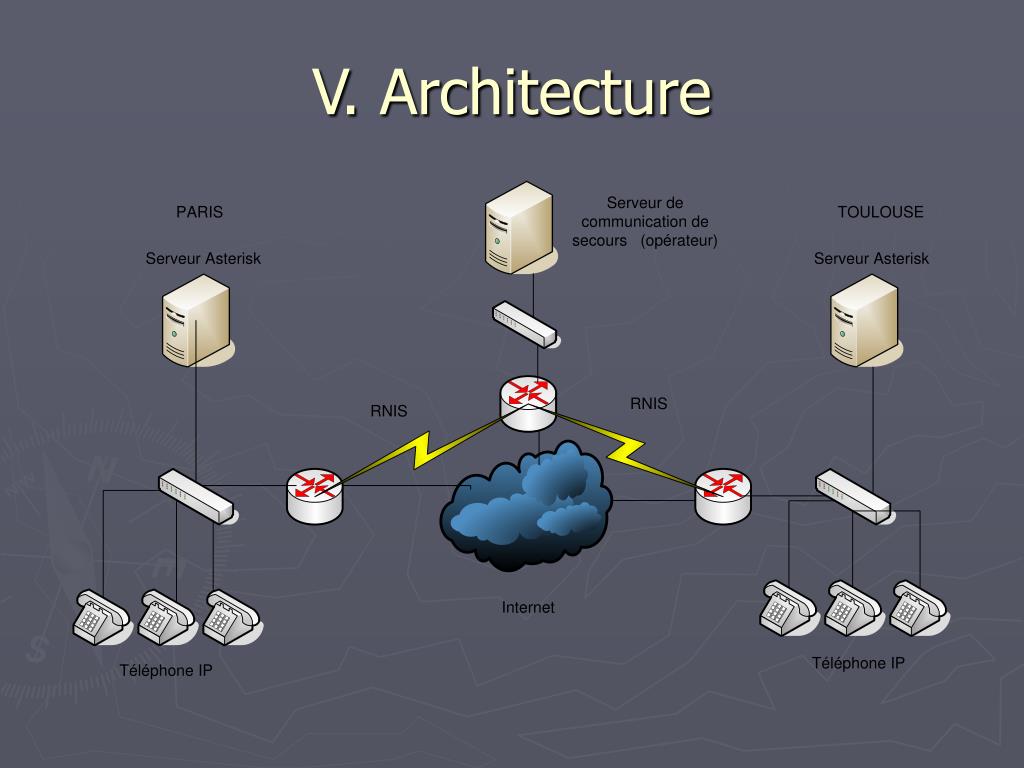

  11. V. Architecture

  12. V. Architecture

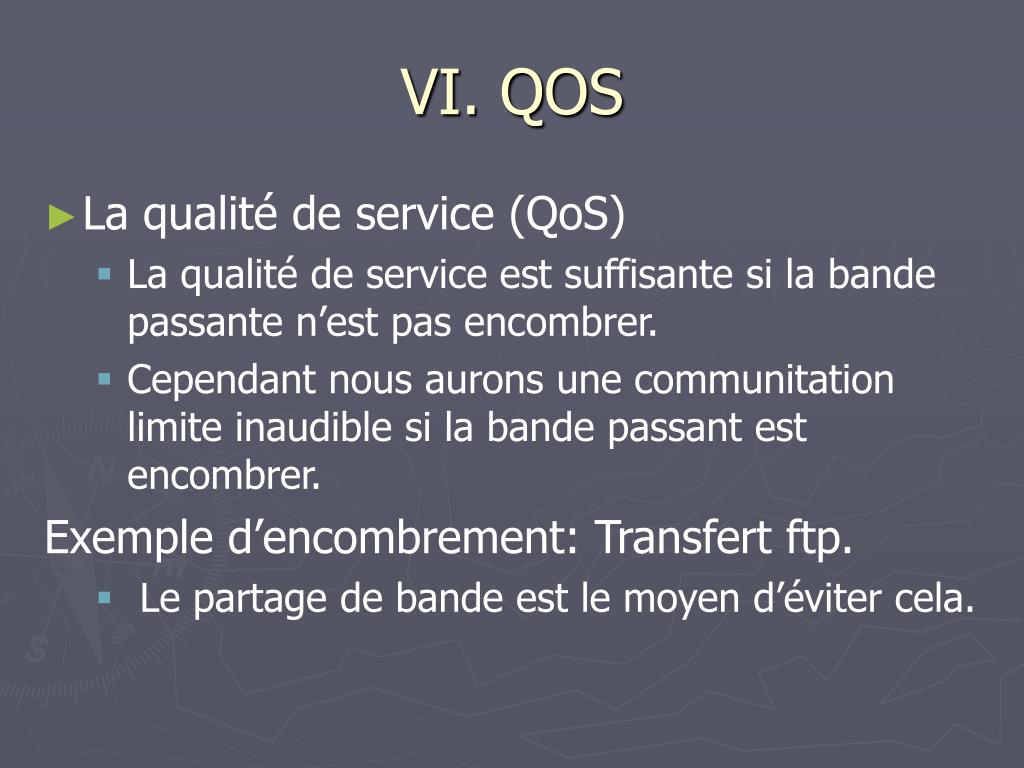

  13. VI. QOS • La qualité de service (QoS) • La qualité de service est suffisante si la bande passante n’est pas encombrer. • Cependant nous aurons une communitation limite inaudible si la bande passant est encombrer. Exemple d’encombrement: Transfert ftp. • Le partage de bande est le moyen d’éviter cela.

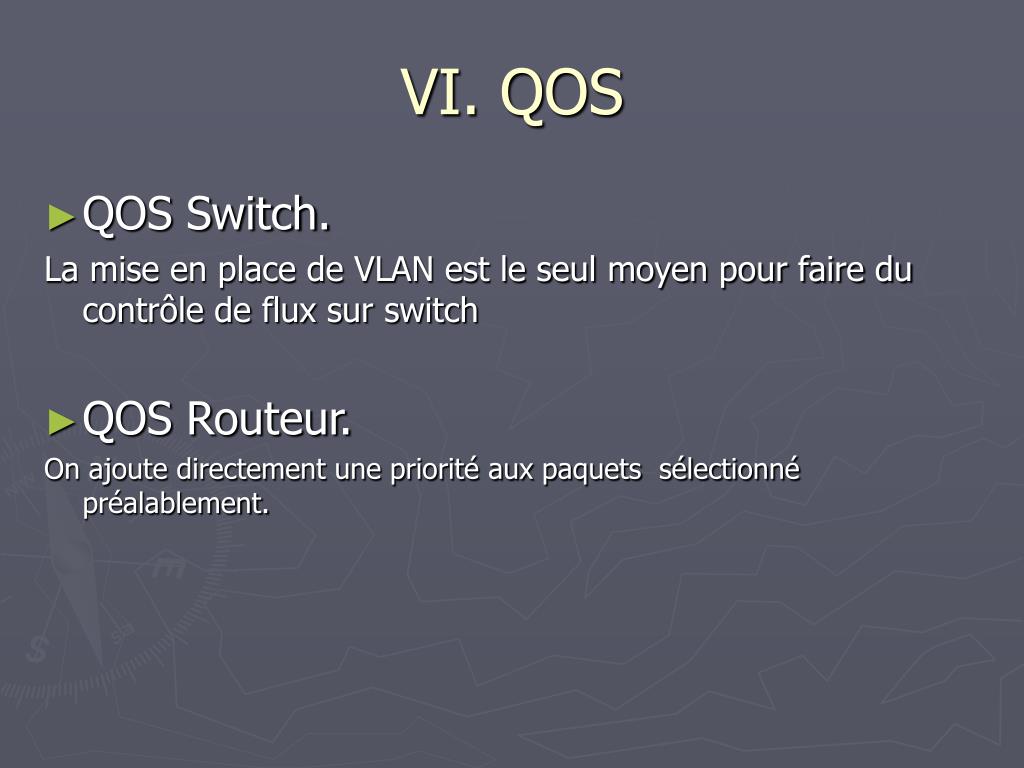

  14. VI. QOS • QOS Switch. La mise en place de VLAN est le seul moyen pour faire du contrôle de flux sur switch • QOS Routeur. On ajoute directement une priorité aux paquets sélectionné préalablement.

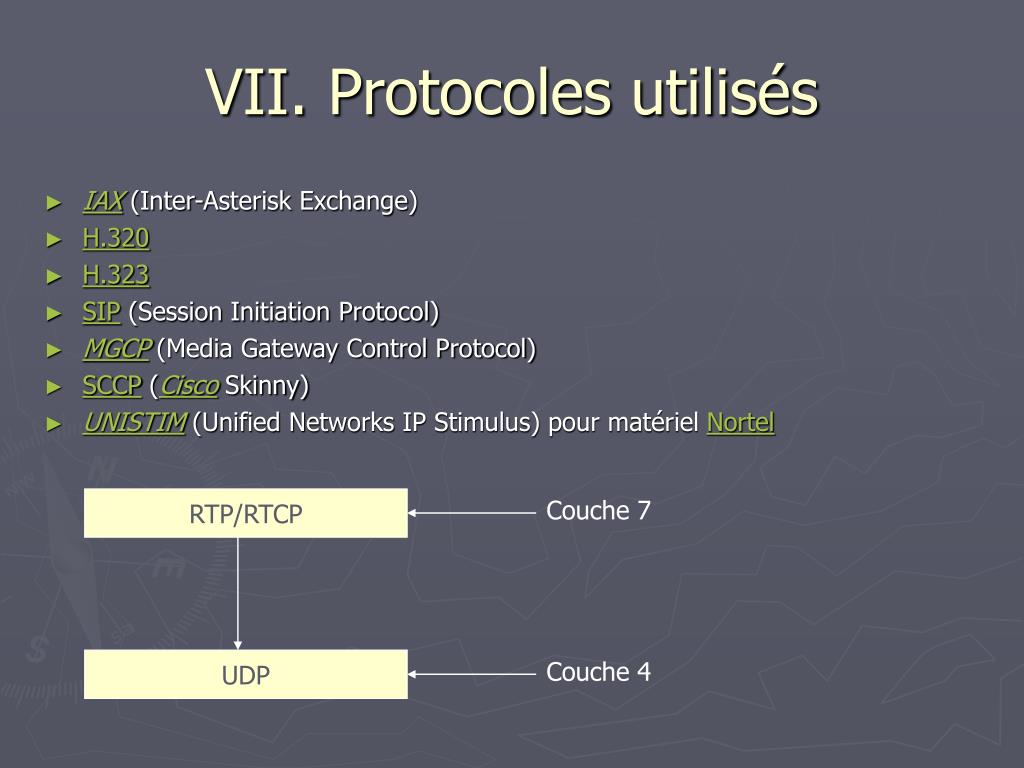

  15. VII. Protocoles utilisés • IAX (Inter-Asterisk Exchange) • H.320 • H.323 • SIP (Session Initiation Protocol) • MGCP (Media Gateway Control Protocol) • SCCP (Cisco Skinny) • UNISTIM (Unified Networks IP Stimulus) pour matériel Nortel RTP/RTCP Couche 7 UDP Couche 4

  16. VII. Protocoles utilisés

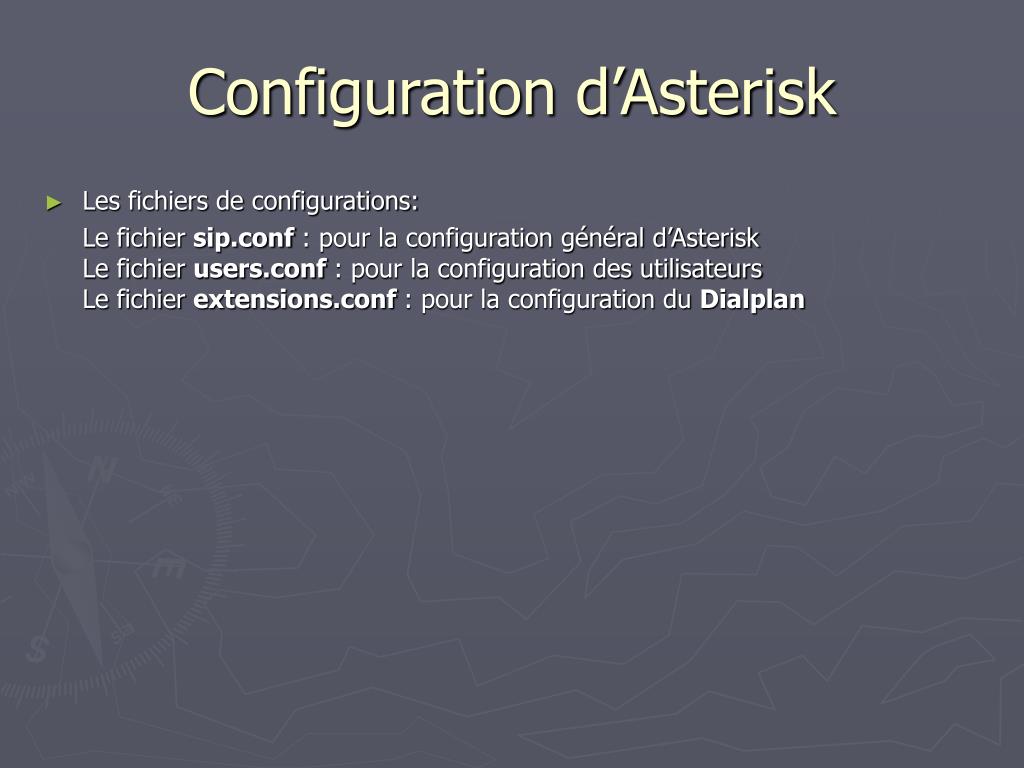

  17. Configuration d’Asterisk • Les fichiers de configurations: Le fichier sip.conf : pour la configuration général d’AsteriskLe fichier users.conf : pour la configuration des utilisateursLe fichier extensions.conf : pour la configuration du Dialplan
