  1. 本章介绍CAXA制造工程师的加工造型，主要包括以下内容： CAXA制造工程师的造型功能 1 零件的加工造型实例 2

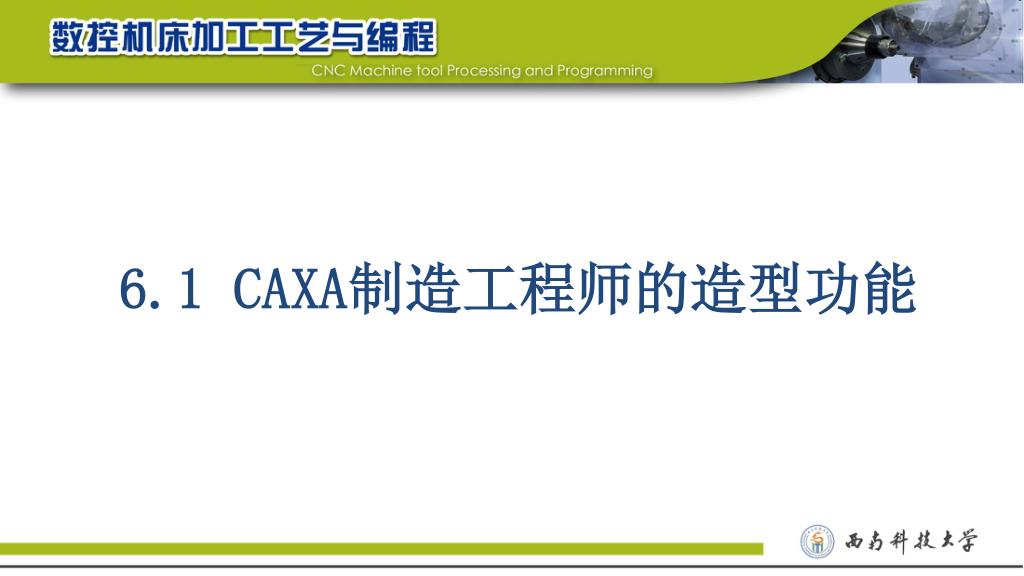

  2. 6.1 CAXA制造工程师的造型功能

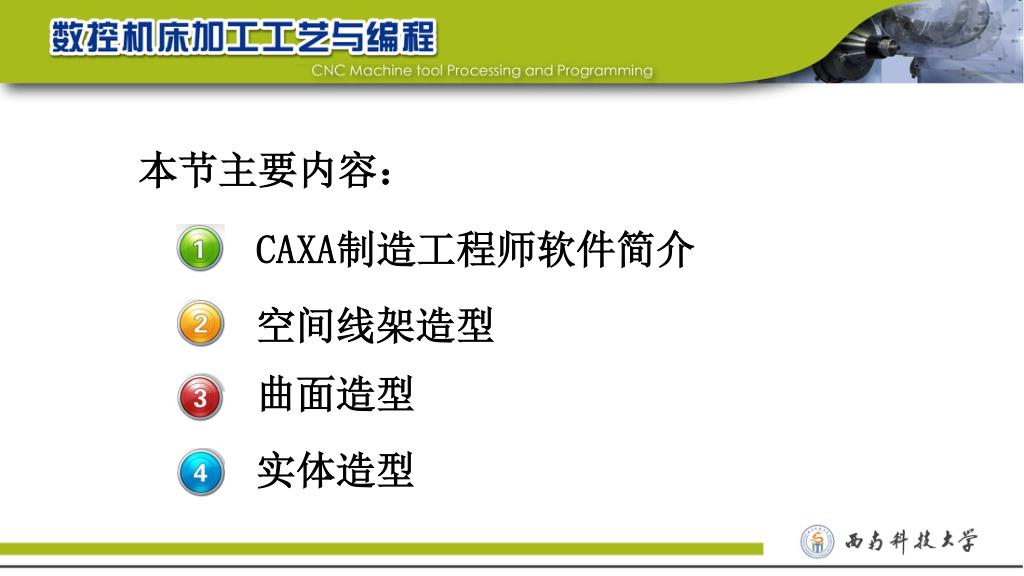

  3. 本节主要内容： CAXA制造工程师软件简介 空间线架造型 曲面造型 实体造型

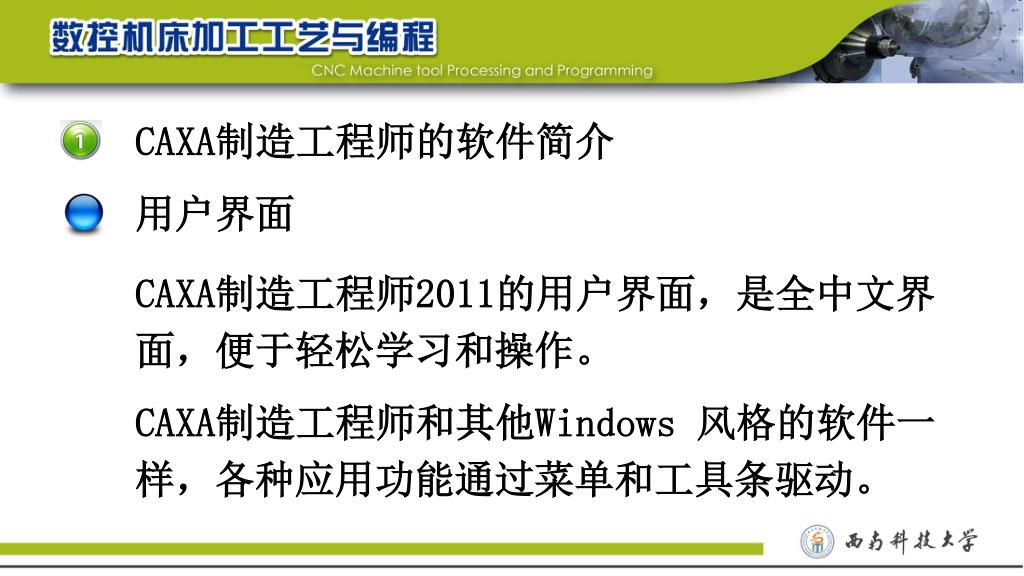

  4. CAXA制造工程师的软件简介 用户界面 CAXA制造工程师2011的用户界面，是全中文界面，便于轻松学习和操作。 CAXA制造工程师和其他Windows 风格的软件一样，各种应用功能通过菜单和工具条驱动。

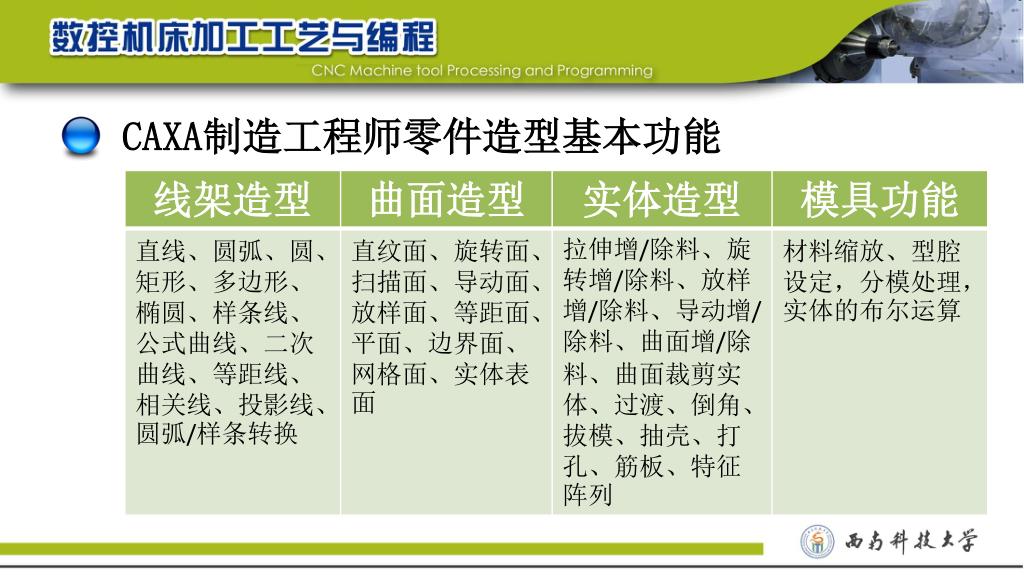

  5. CAXA制造工程师零件造型基本功能

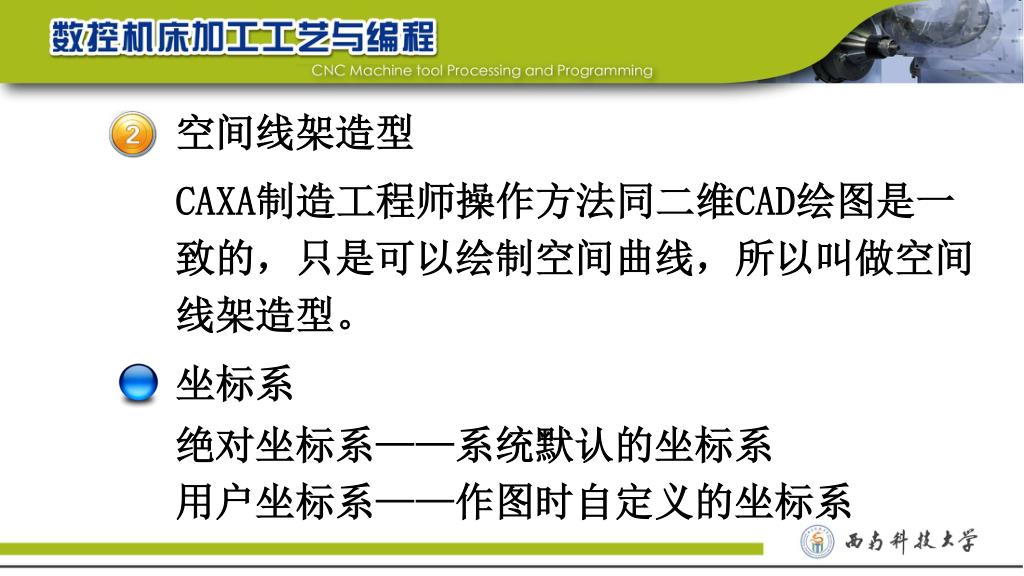

  6. 空间线架造型 CAXA制造工程师操作方法同二维CAD绘图是一致的，只是可以绘制空间曲线，所以叫做空间线架造型。 坐标系 绝对坐标系——系统默认的坐标系 用户坐标系——作图时自定义的坐标系

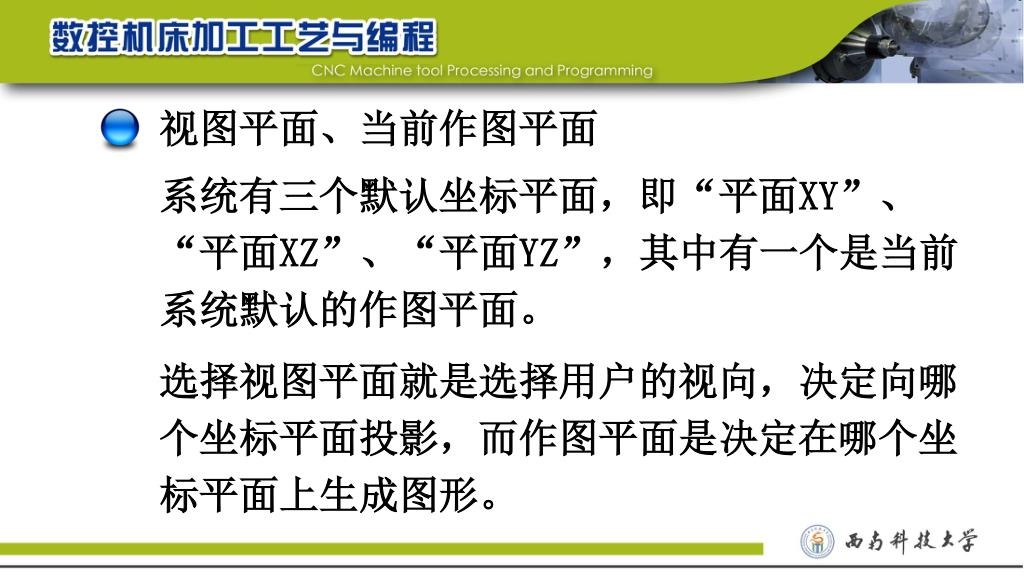

  7. 视图平面、当前作图平面 系统有三个默认坐标平面，即“平面XY”、 “平面XZ”、“平面YZ”，其中有一个是当前系统默认的作图平面。 选择视图平面就是选择用户的视向，决定向哪个坐标平面投影，而作图平面是决定在哪个坐标平面上生成图形。

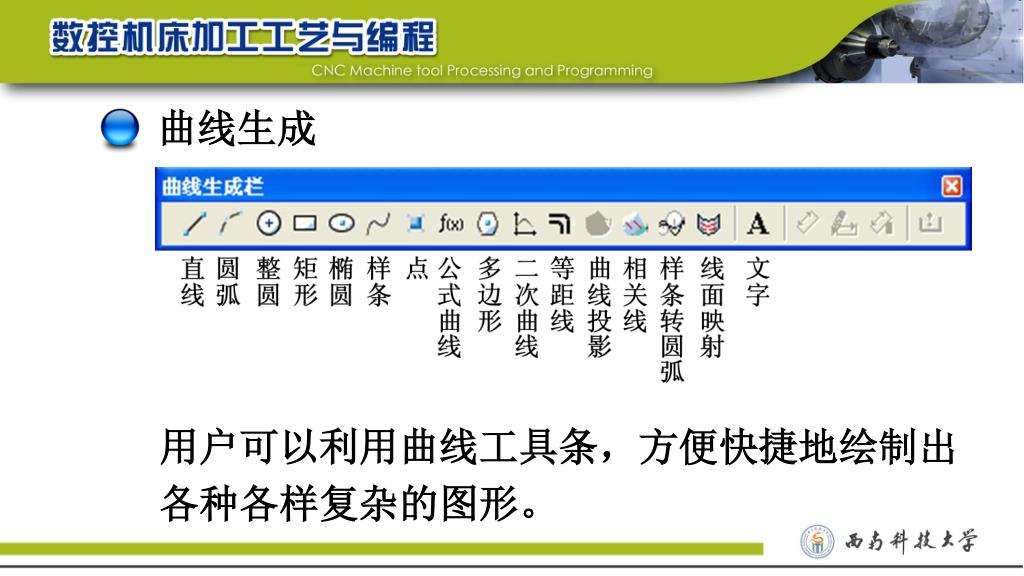

  8. 曲线生成 用户可以利用曲线工具条，方便快捷地绘制出各种各样复杂的图形。

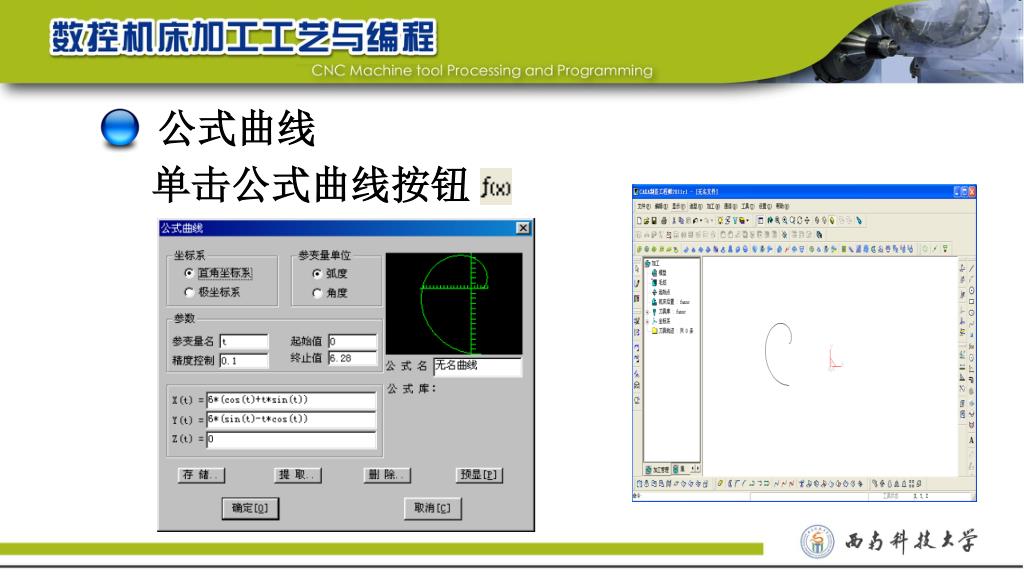

  9. 公式曲线 单击公式曲线按钮

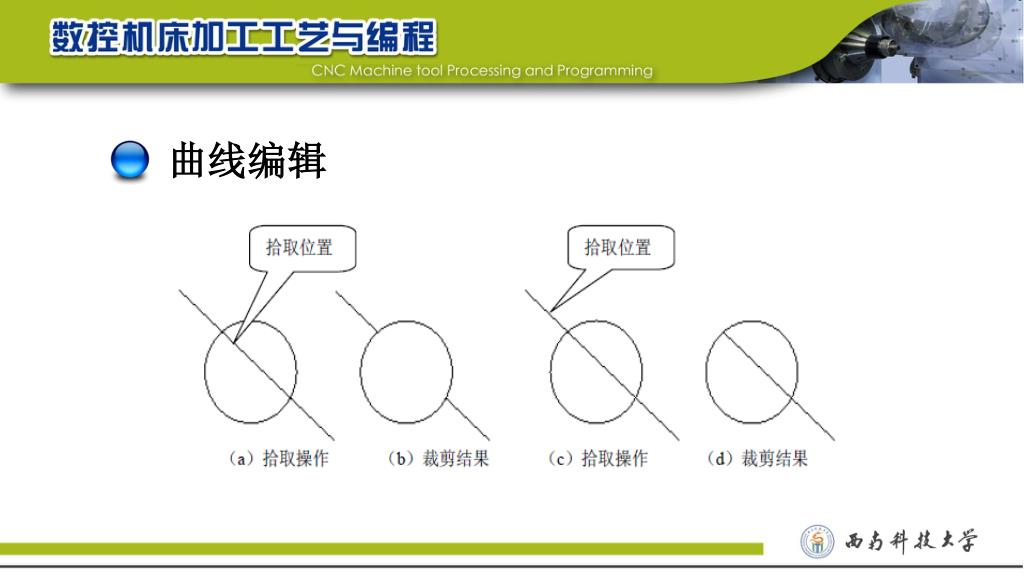

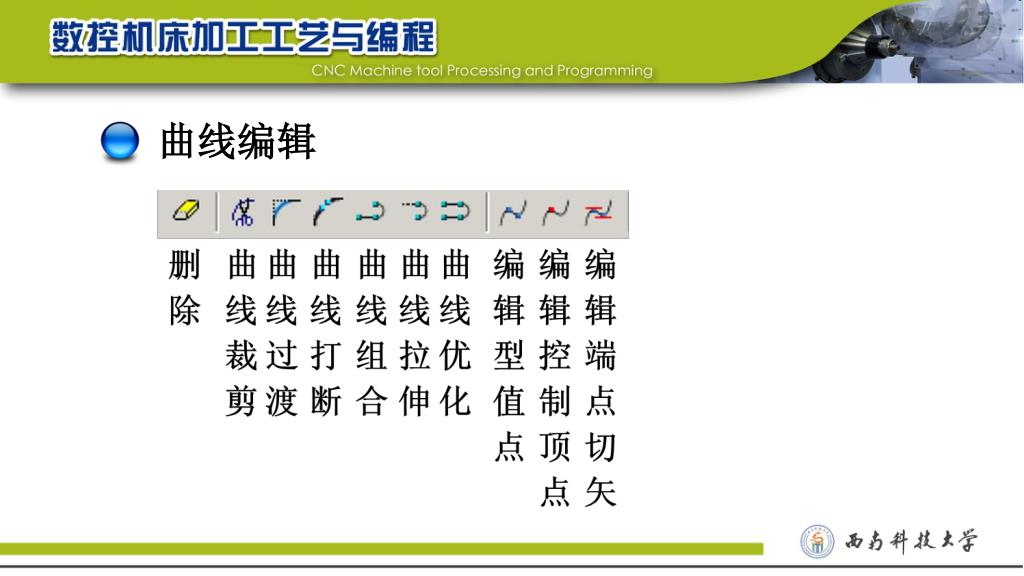

  10. 曲线编辑

  11. 曲线编辑

  12. 曲面造型 曲面生成

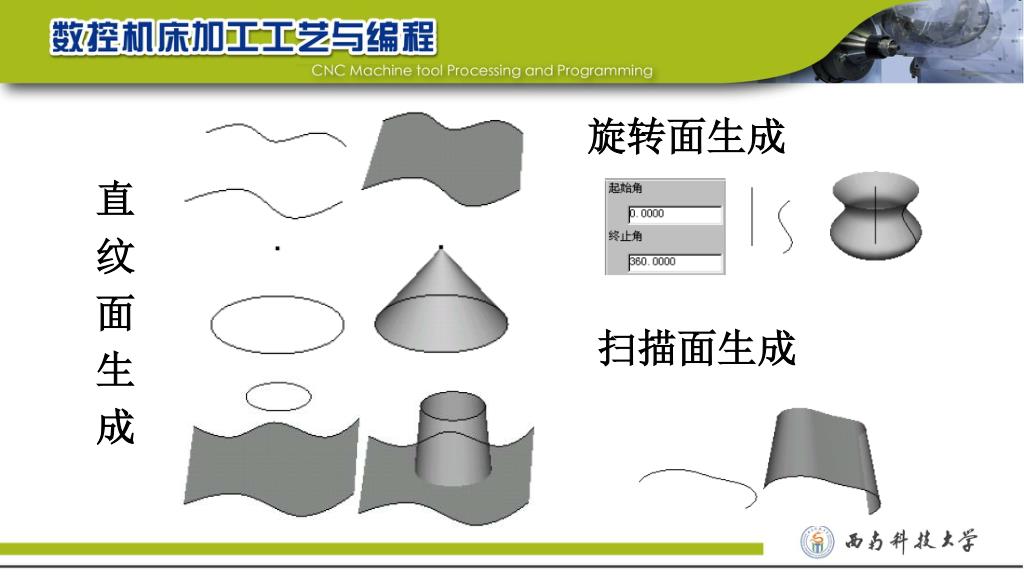

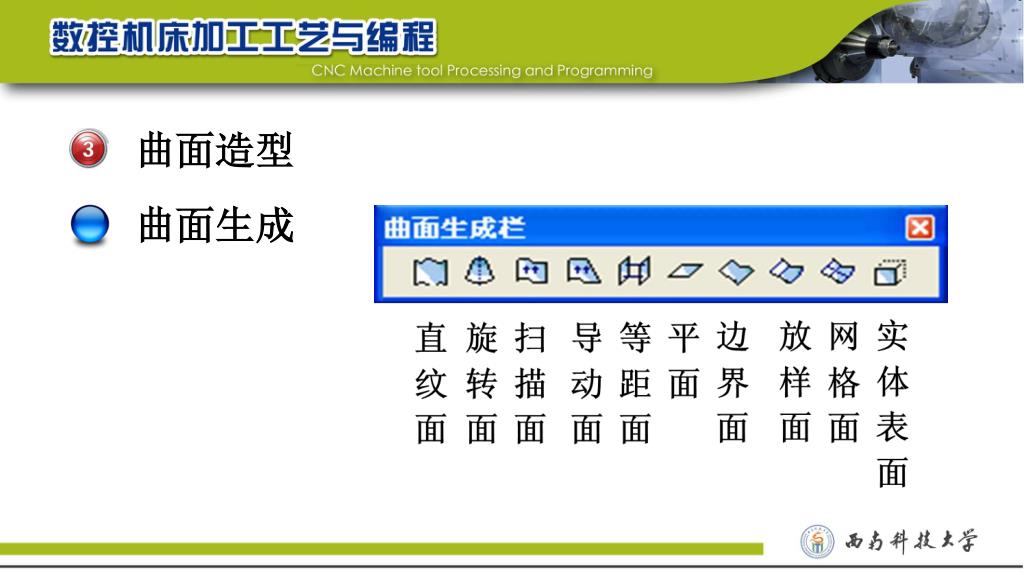

  13. 旋转面生成 直 纹 面 生 成 扫描面生成

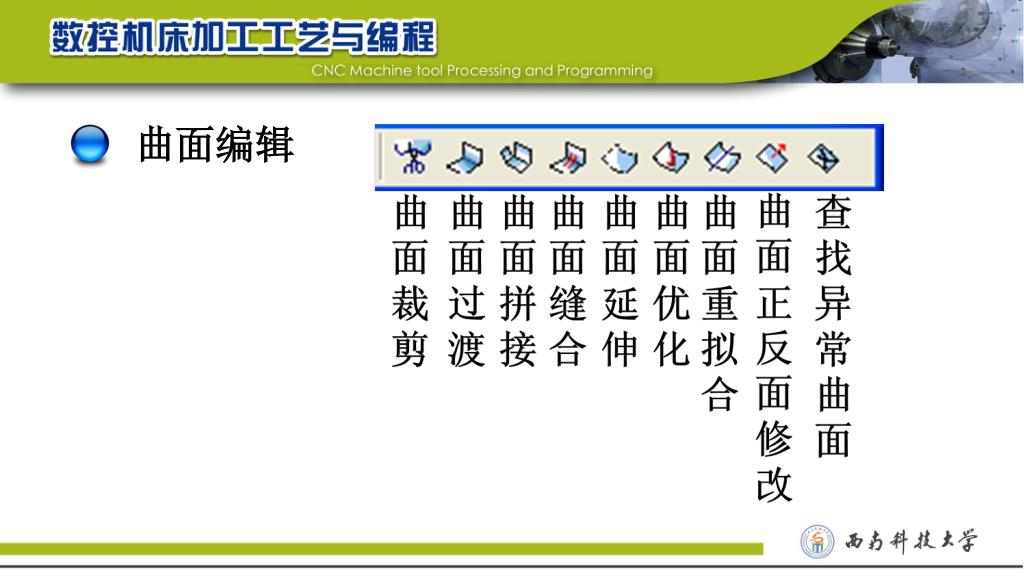

  14. 曲面编辑

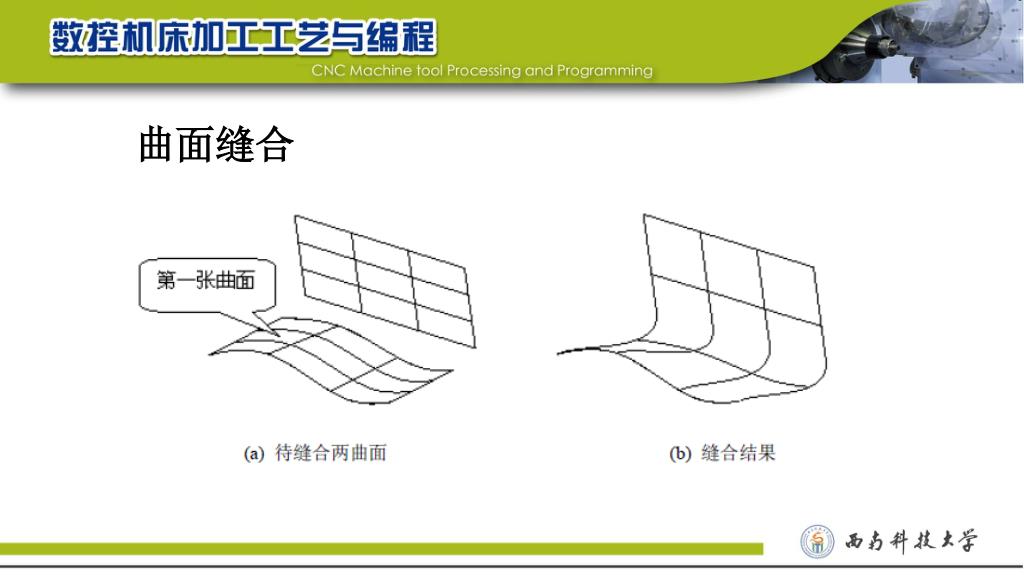

  15. 曲面缝合

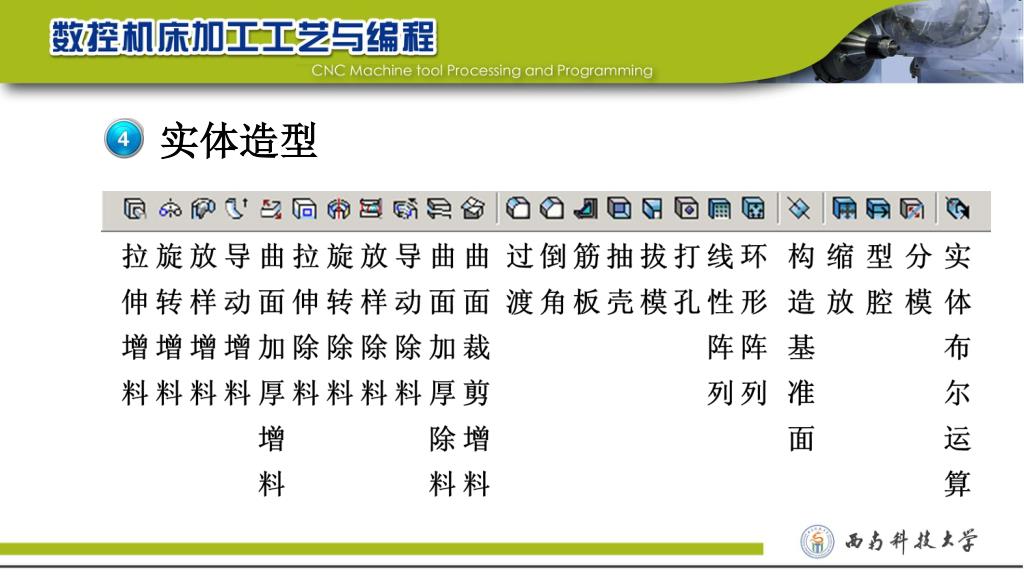

  16. 实体造型

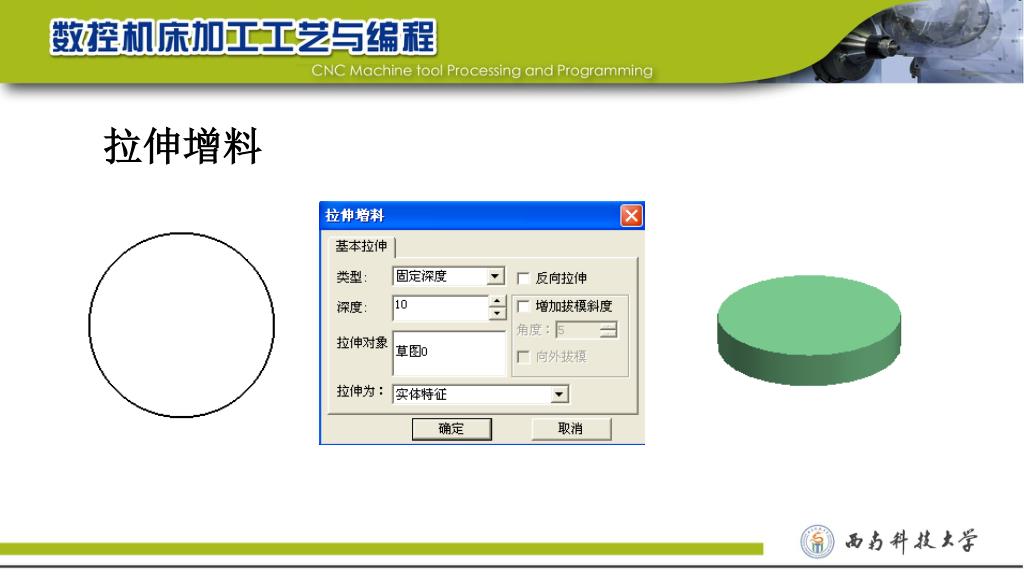

  17. 拉伸增料

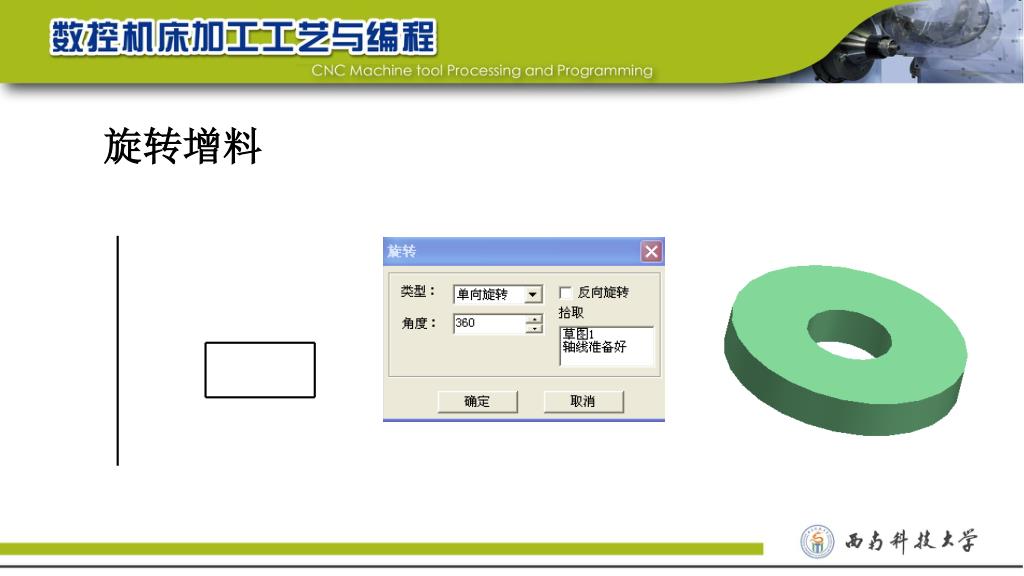

  18. 旋转增料
