  1. 面波法检测地基波速中振源与测点布置的影响因素面波法检测地基波速中振源与测点布置的影响因素 陈龙珠，宋春雨 （上海交通大学船建学院安全与防灾工程研究所） 严细水 （浙江大学建筑工程学院）

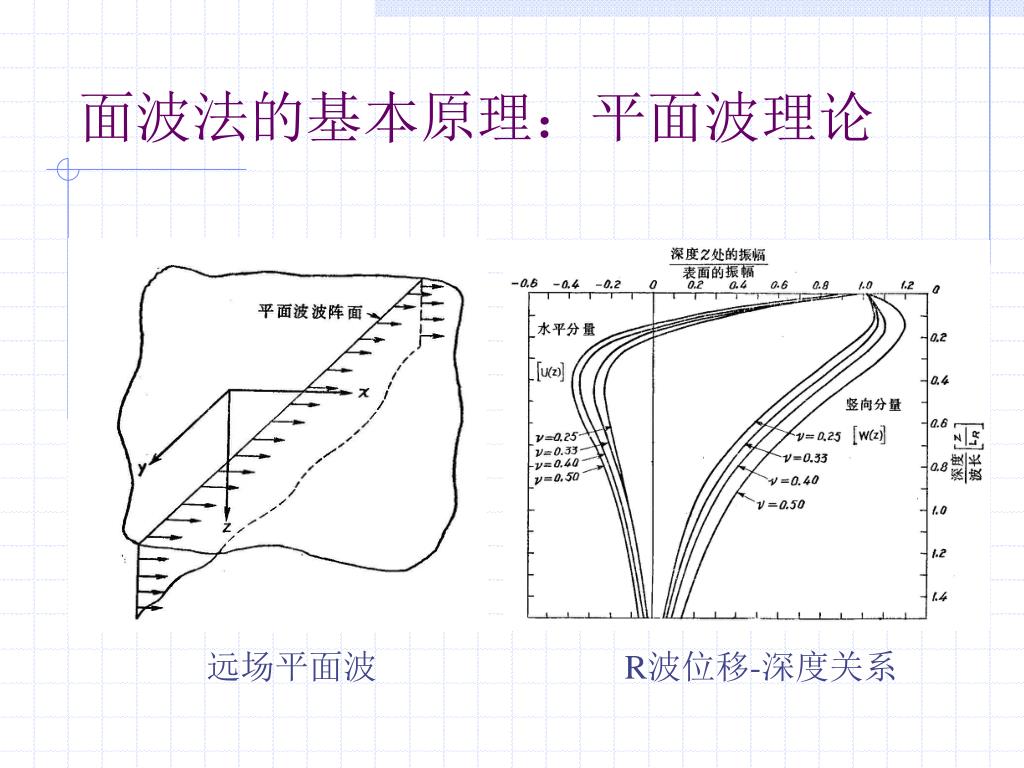

  2. 面波法的基本原理：平面波理论 远场平面波 R波位移-深度关系

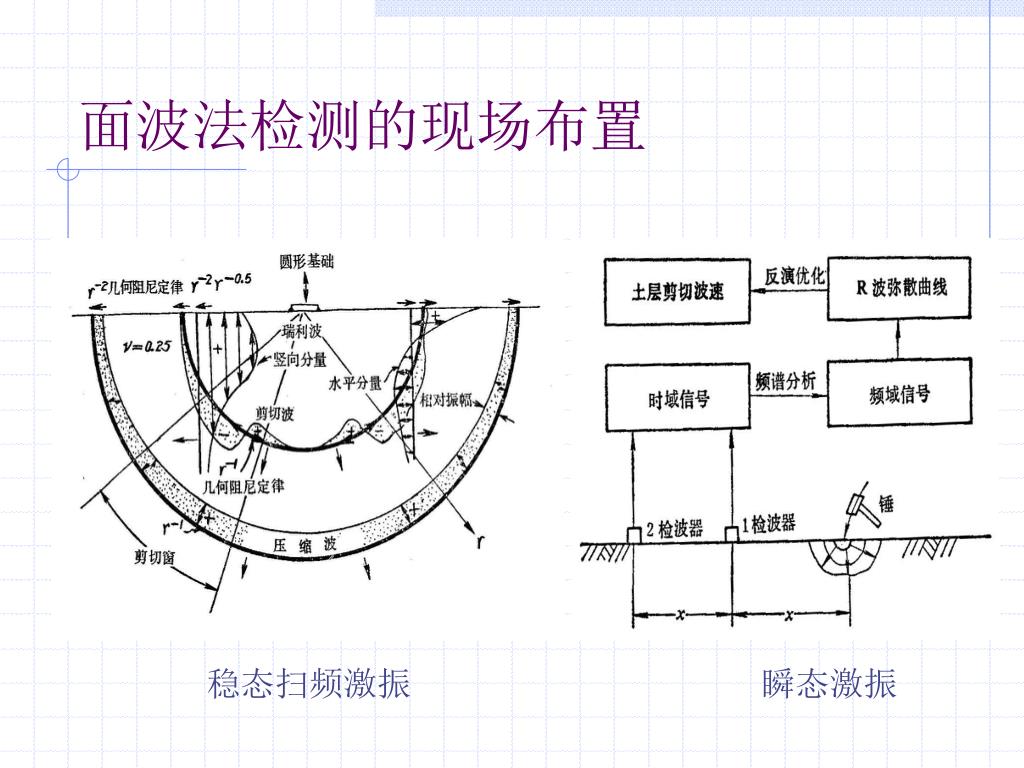

  3. 面波法检测的现场布置 稳态扫频激振 瞬态激振

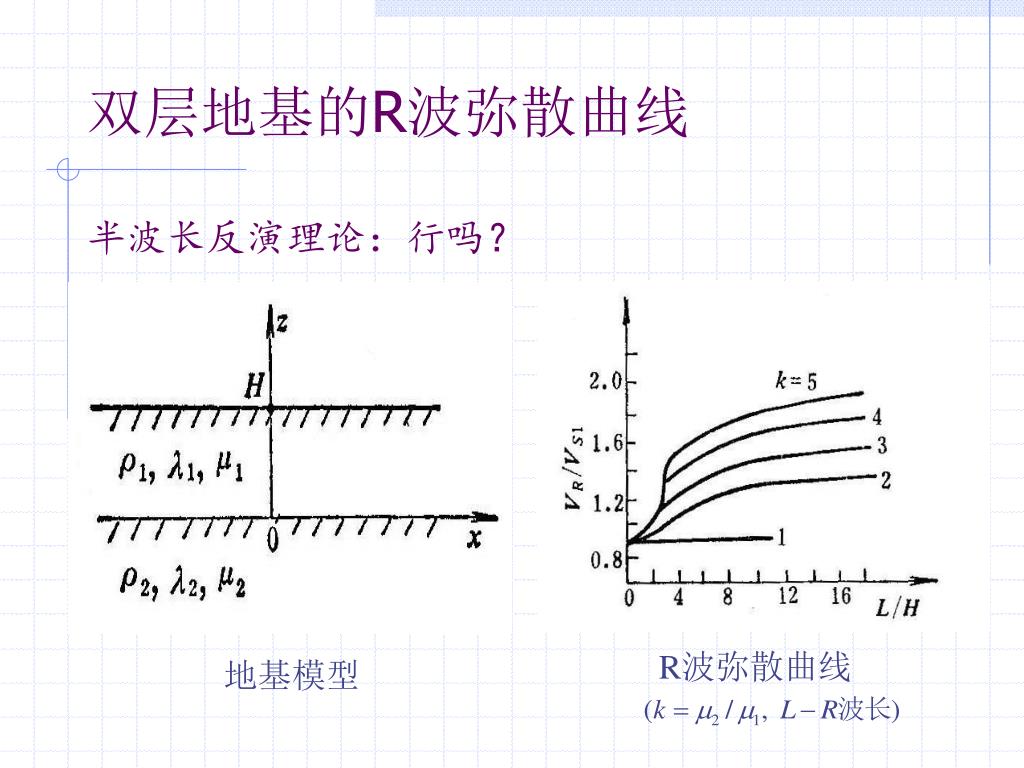

  4. 双层地基的R波弥散曲线半波长反演理论：行吗？双层地基的R波弥散曲线半波长反演理论：行吗？ R波弥散曲线 地基模型

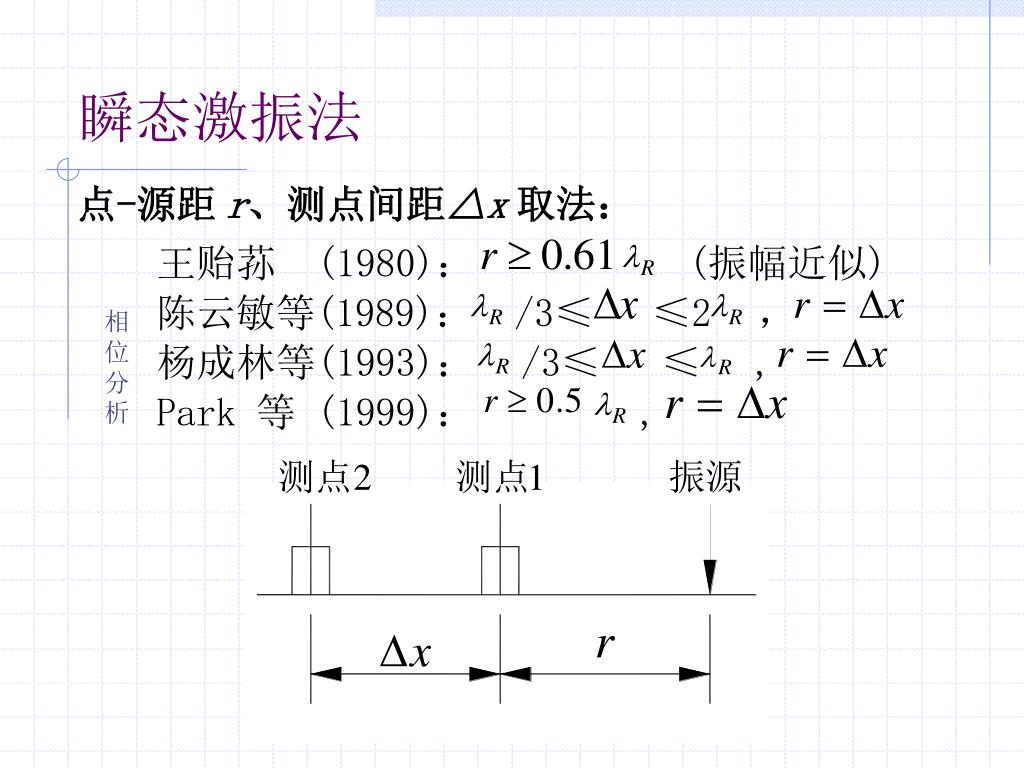

  5. 瞬态激振法 相位分析

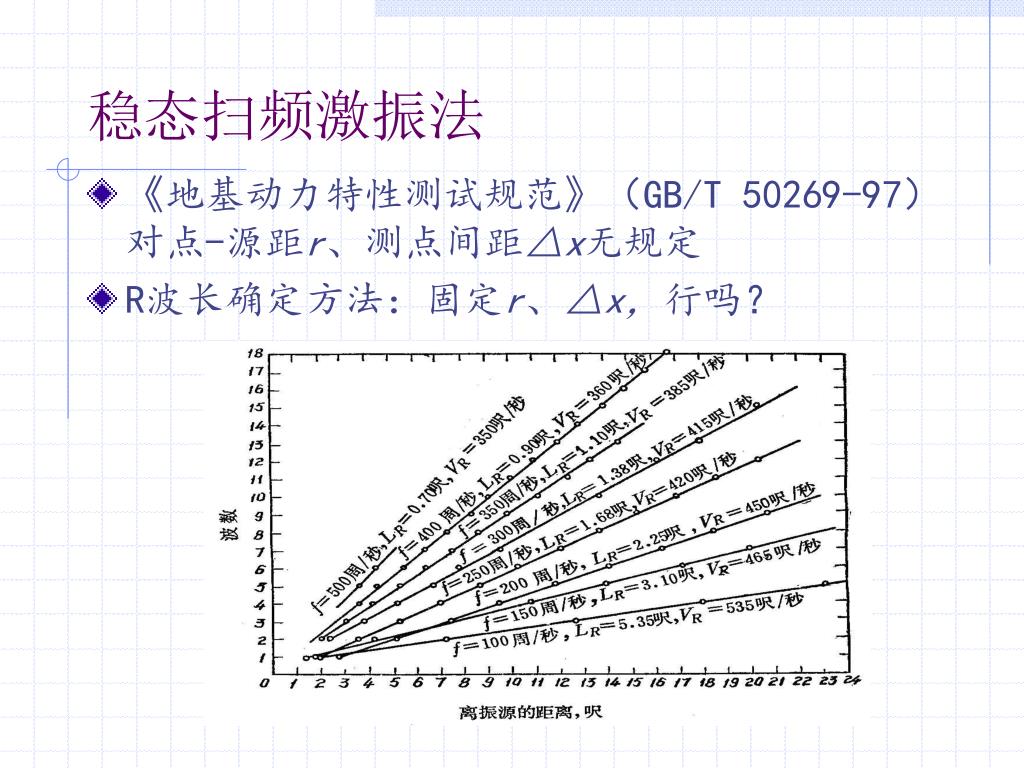

  6. 稳态扫频激振法 • 《地基动力特性测试规范》（GB/T 50269-97） 对点-源距r、测点间距△x无规定 • R波长确定方法：固定r、△x，行吗？

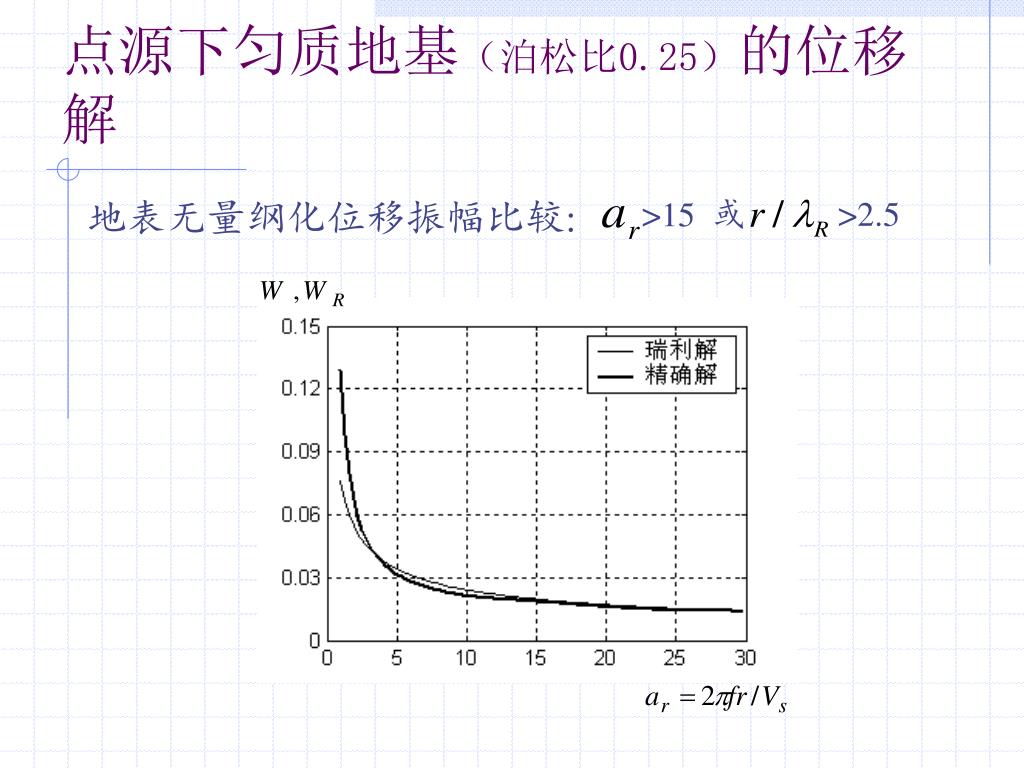

  7. 点源下匀质地基（泊松比0.25）的位移解 地表无量纲化位移振幅比较: >15 或 >2.5

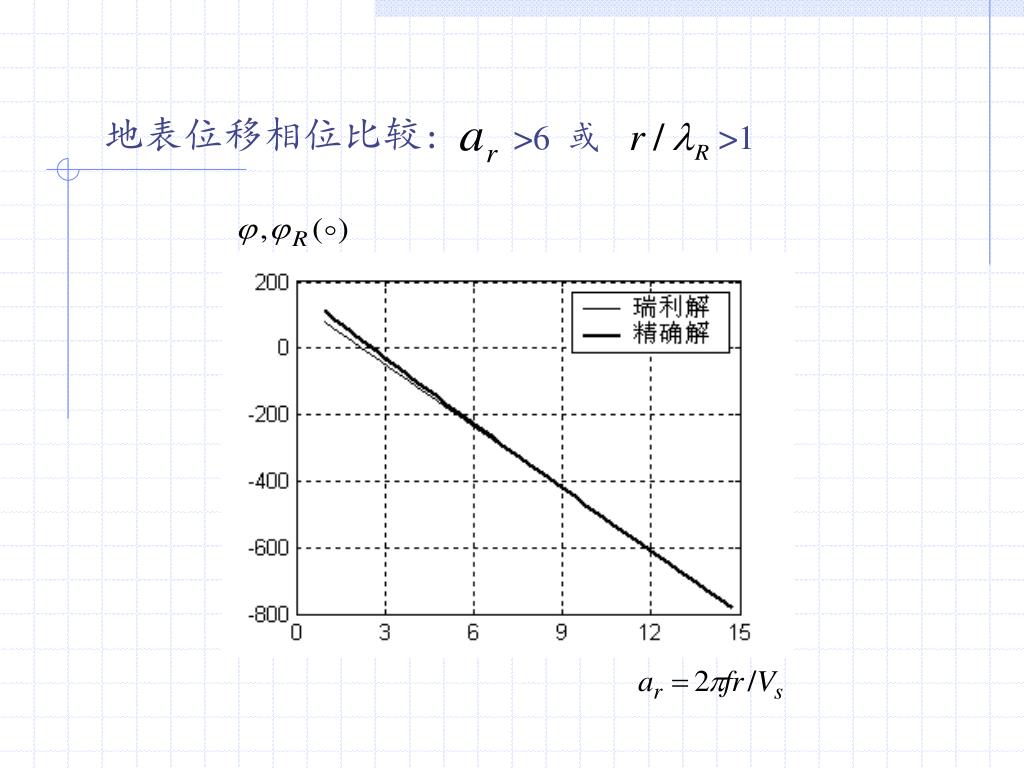

  8. 地表位移相位比较: >6 或 >1

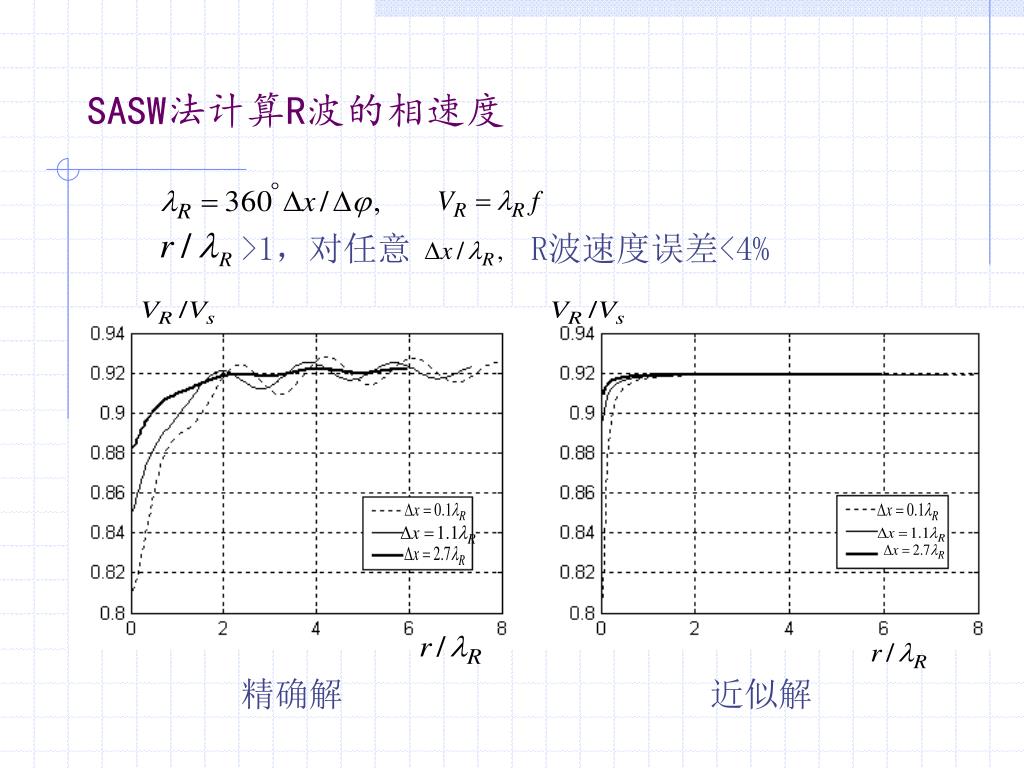

  9. SASW法计算R波的相速度 >1，对任意 R波速度误差<4% 精确解 近似解

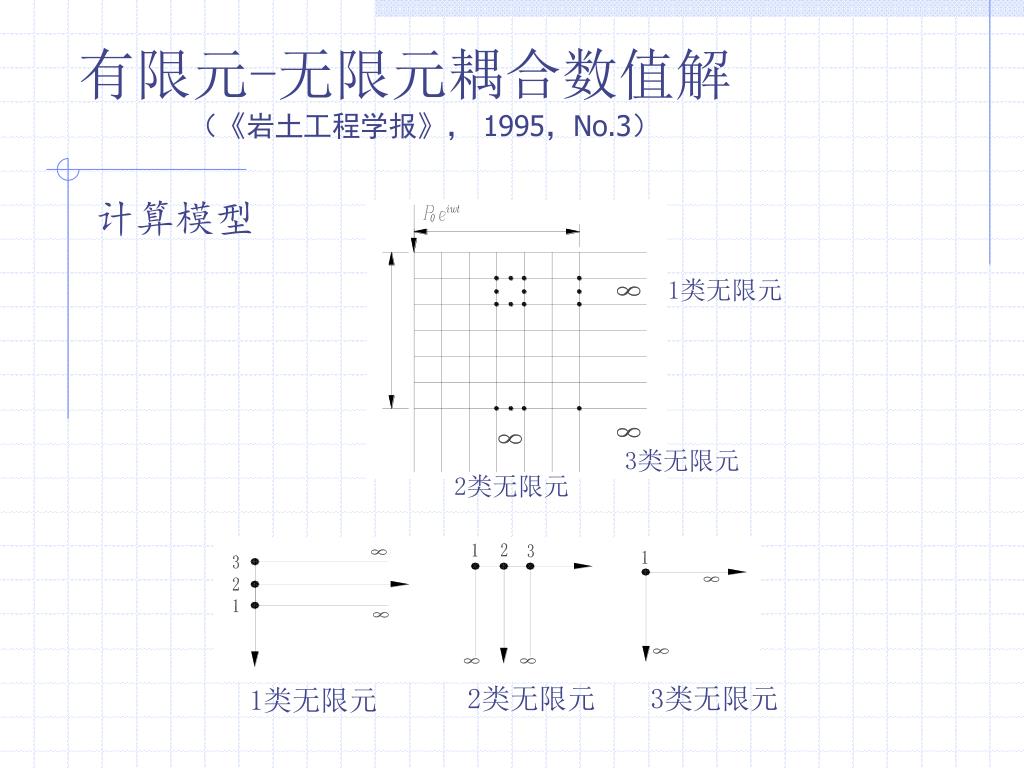

  10. 有限元-无限元耦合数值解 （《岩土工程学报》， 1995，No.3） 计算模型 1类无限元 3类无限元 2类无限元 2类无限元 3类无限元 1类无限元

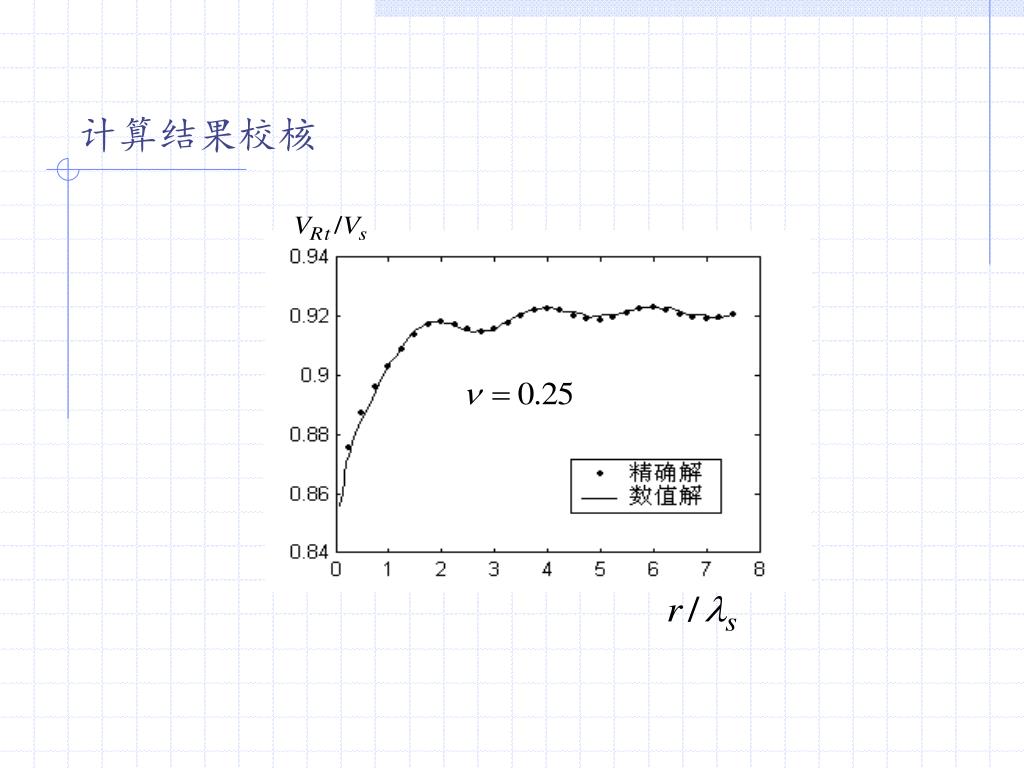

  11. 计算结果校核

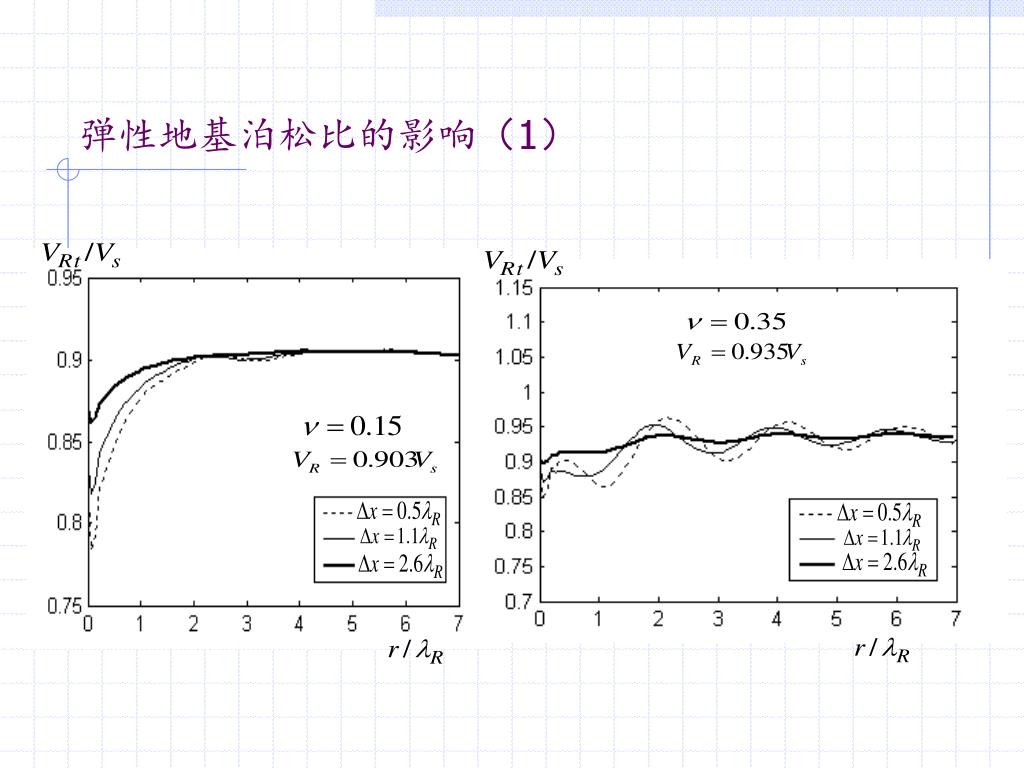

  12. 弹性地基泊松比的影响（1）

  13. 弹性地基泊松比的影响（2）

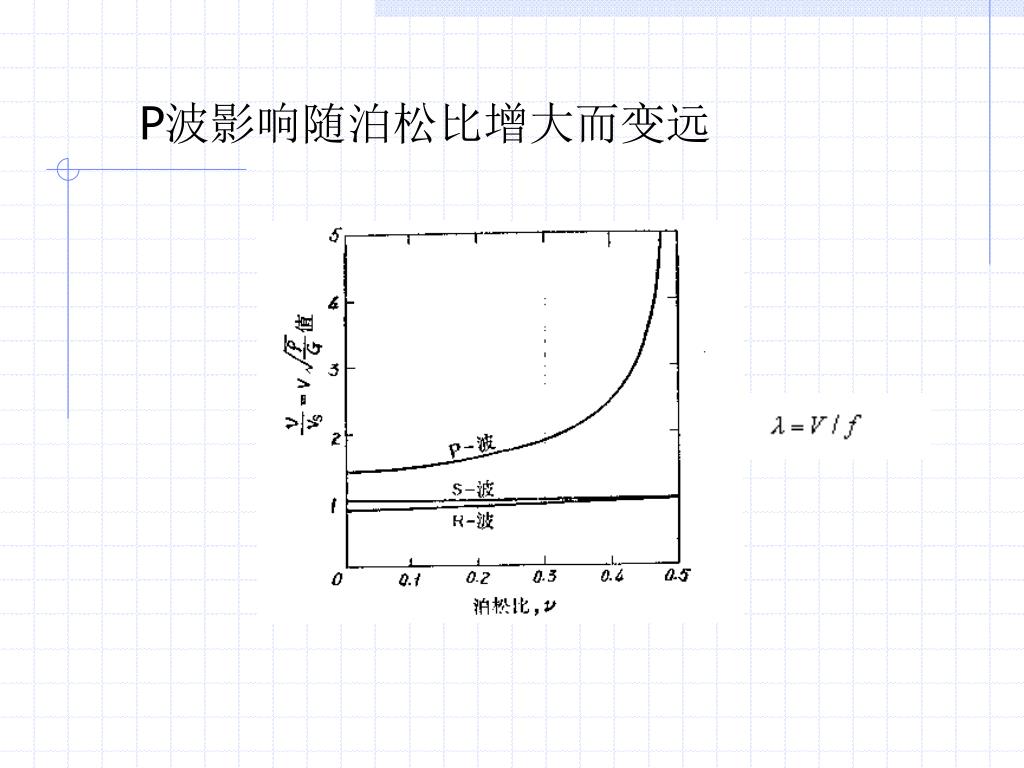

  14. P波影响随泊松比增大而变远

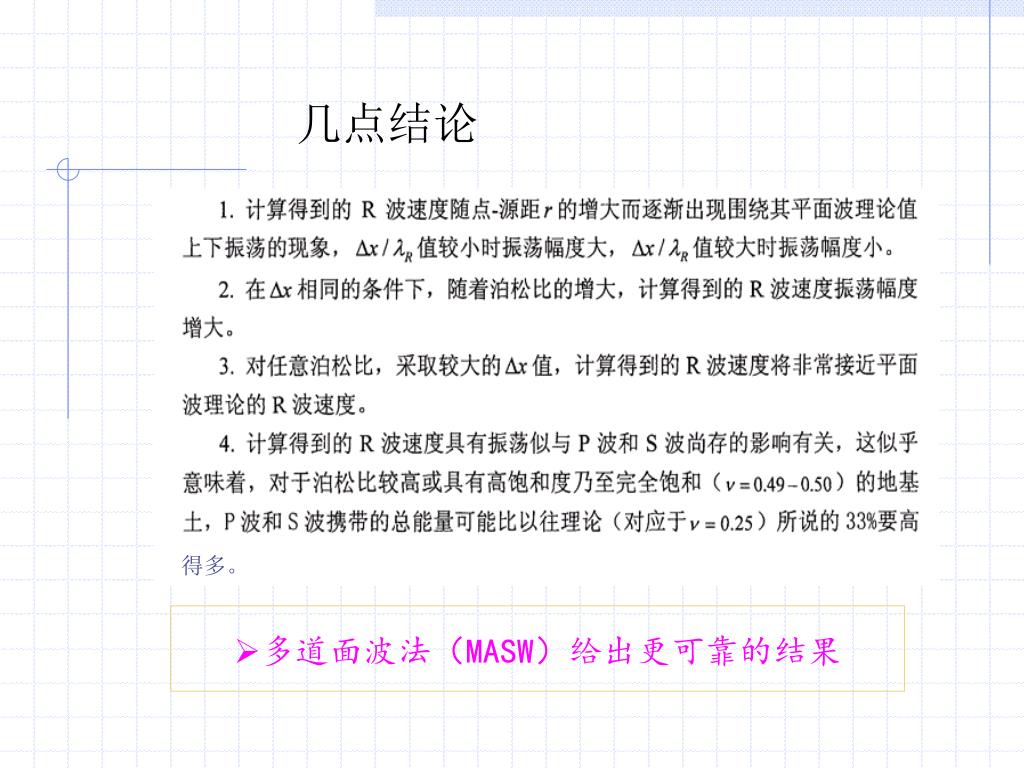

  15. 几点结论 得多。 • 多道面波法（MASW）给出更可靠的结果

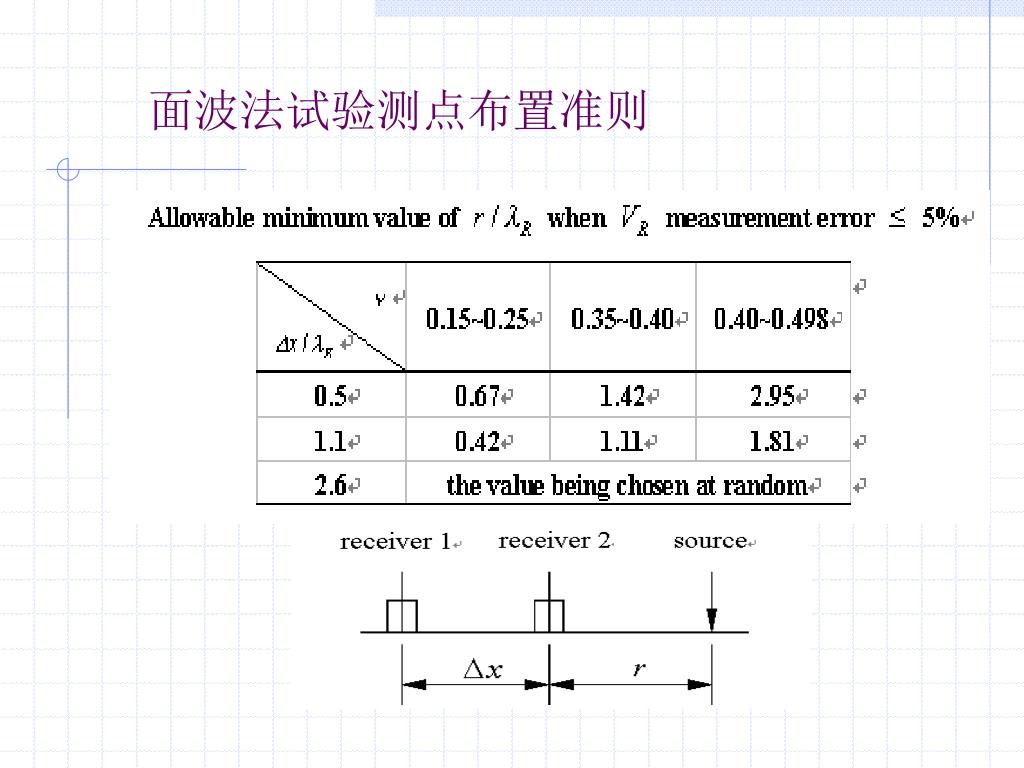

  16. 面波法试验测点布置准则

  17. 面波法检测复合地基问题

  18. 测点布置的影响

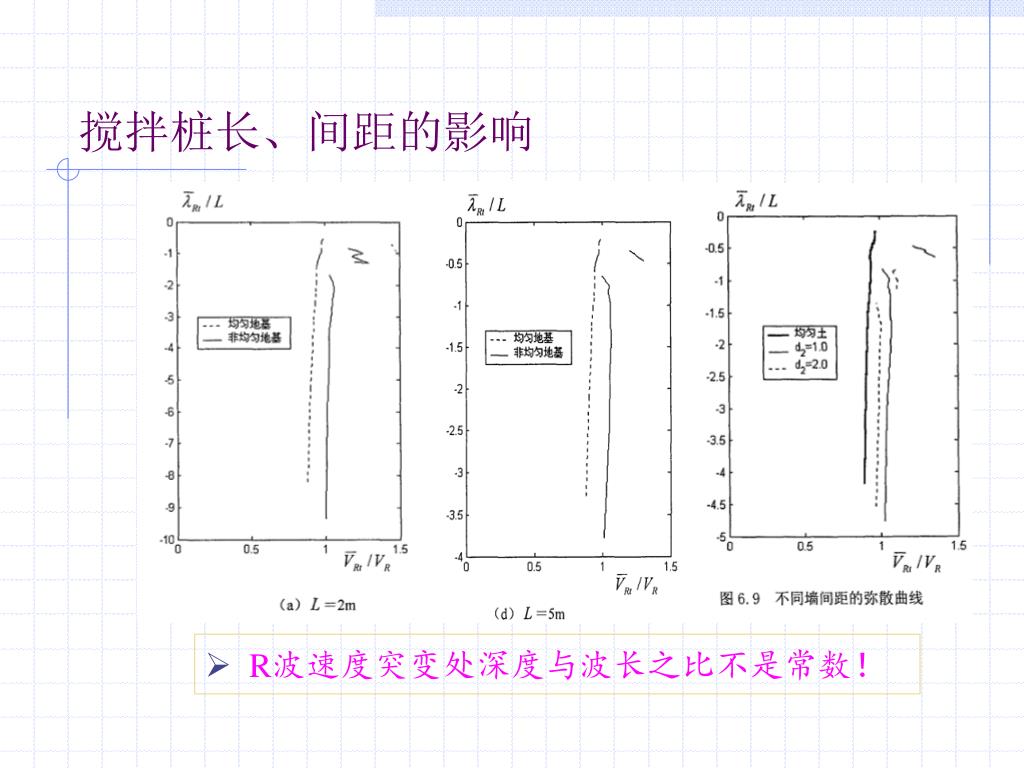

  19. 搅拌桩长、间距的影响 • R波速度突变处深度与波长之比不是常数！

  20. 欢迎大家参与讨论！
