Закон Ома для участка цепи. Составитель: Абашеева С.Б – М. учитель физики лицей – интернат №61 г. Улан – Удэ, Бурятия. Проверь себя!. Часть 1. Выберите обозначение, единицу измерения, формулу для расчета и прибор для измерения характеристик тока по вариантам: I вариант – сила тока;
E N D
Закон Ома для участка цепи Составитель: Абашеева С.Б – М. учитель физики лицей – интернат №61 г. Улан – Удэ, Бурятия

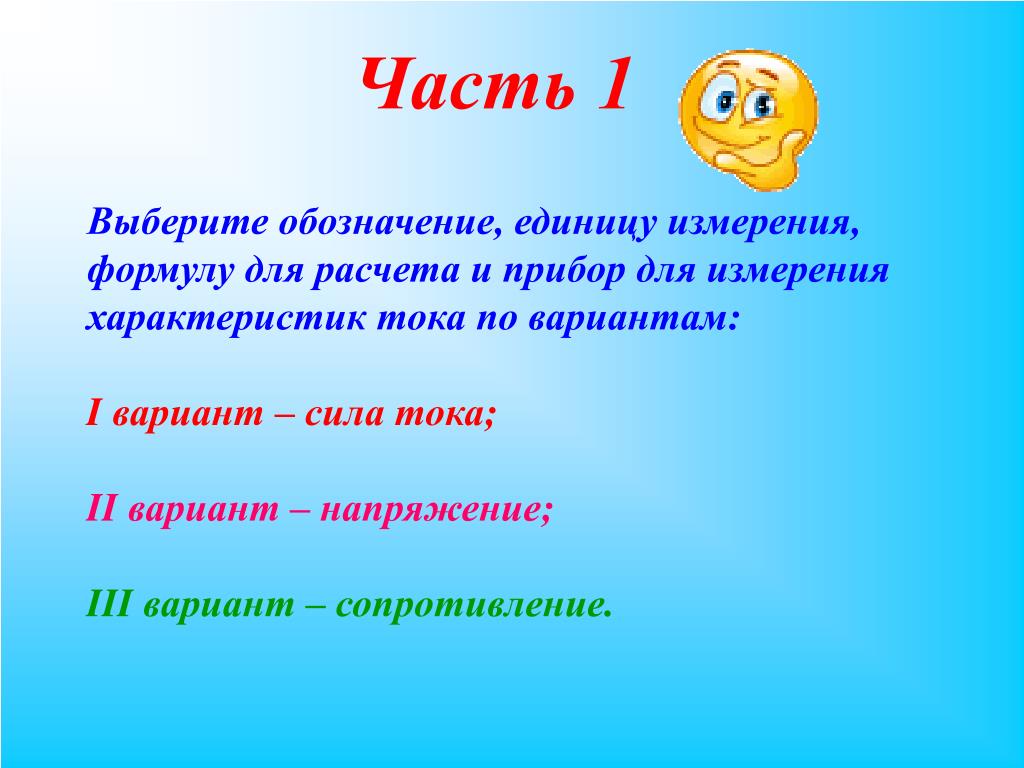

Часть 1 Выберите обозначение, единицу измерения, формулу для расчета и прибор для измерения характеристик тока по вариантам: I вариант – сила тока; II вариант – напряжение; III вариант – сопротивление.

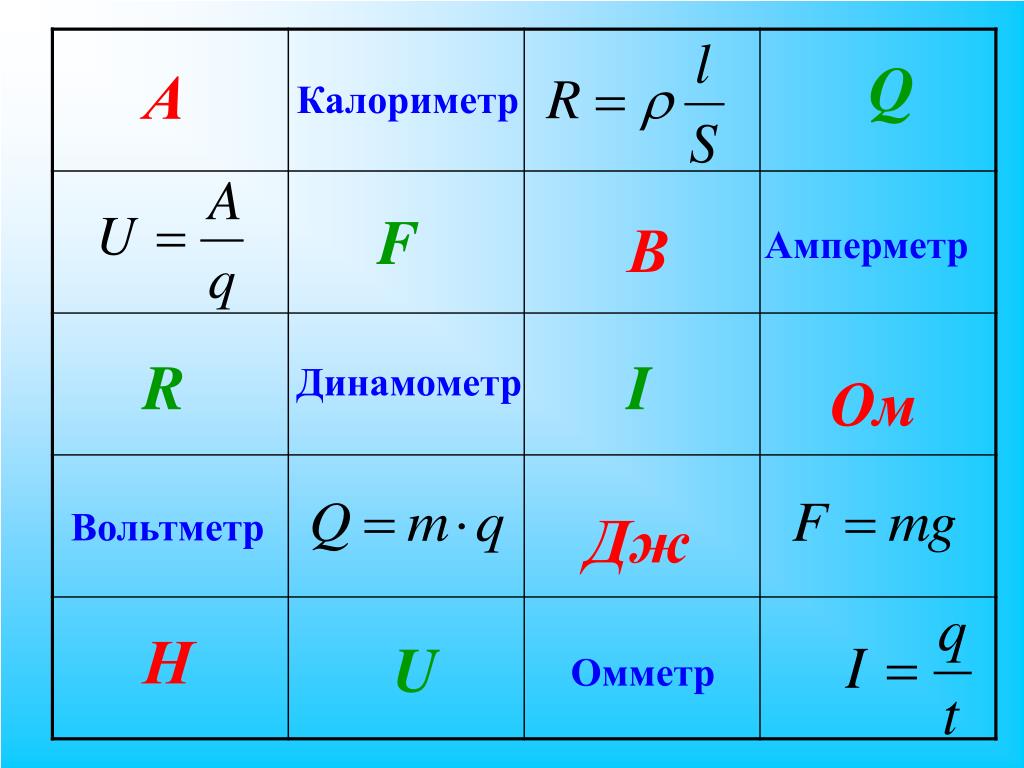

Q А Калориметр F В Амперметр R I Динамометр Ом Вольтметр Дж Н U Омметр

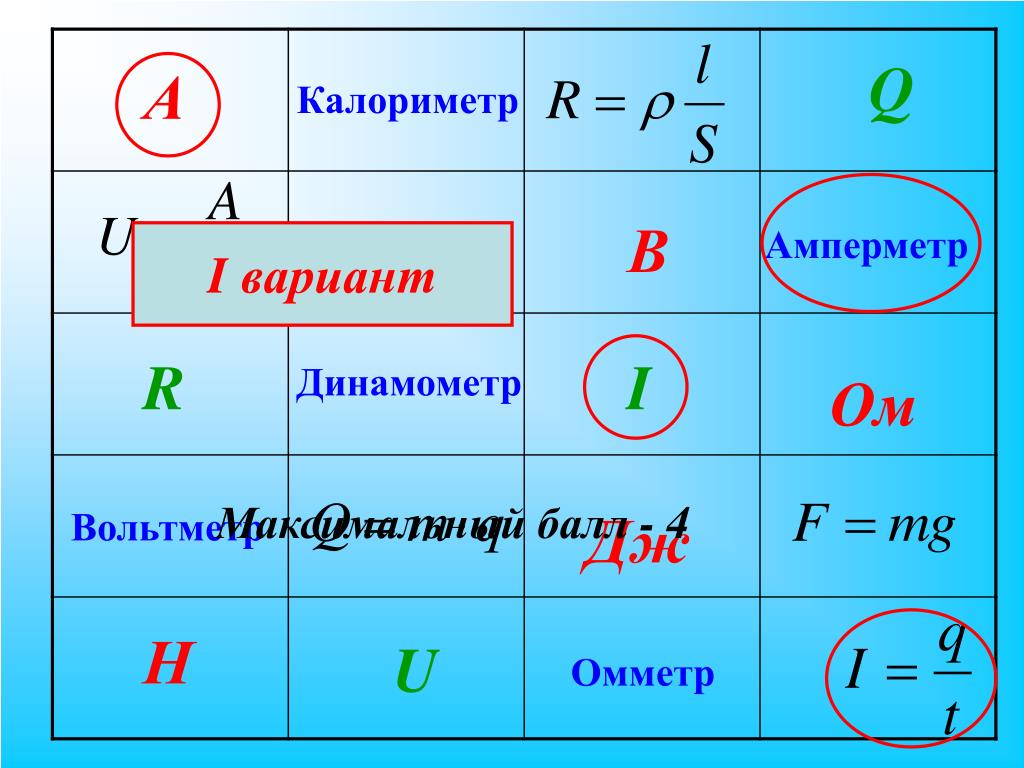

Q А Калориметр F В Амперметр I вариант R I Динамометр Ом Максимальный балл - 4 Вольтметр Дж Н U Омметр
Q А Калориметр Максимальный балл - 4 F В Амперметр R I Динамометр Ом II вариант Вольтметр Дж Н U Омметр

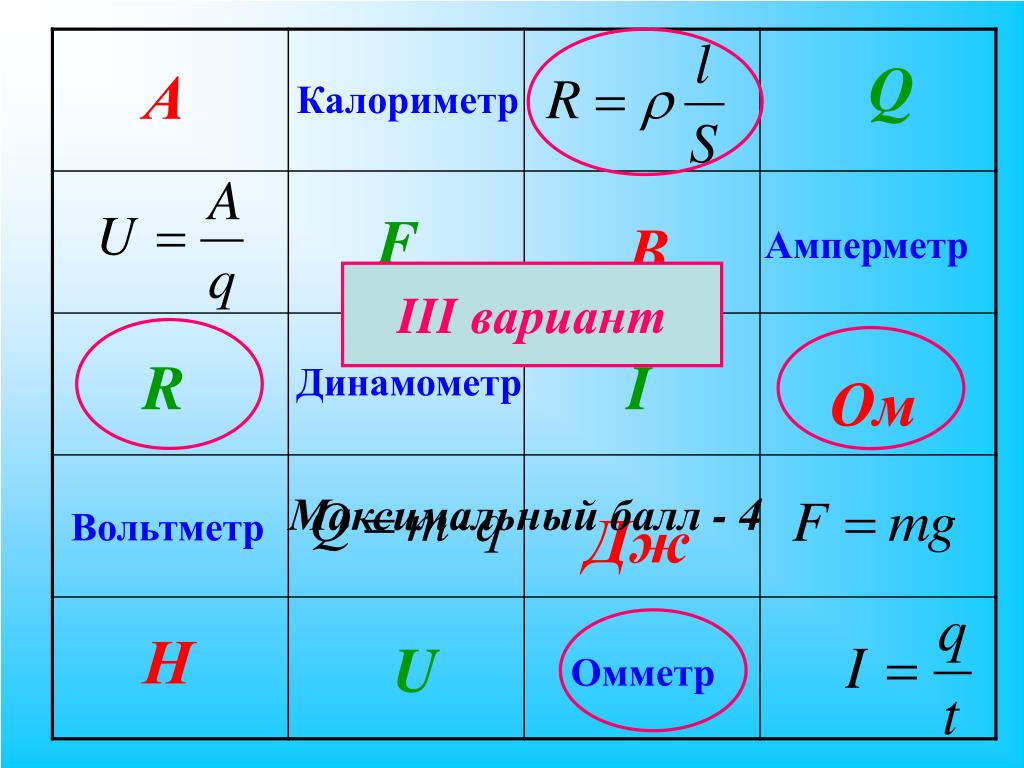

Q А Калориметр F В Амперметр III вариант R I Динамометр Ом Максимальный балл - 4 Вольтметр Дж Н U Омметр

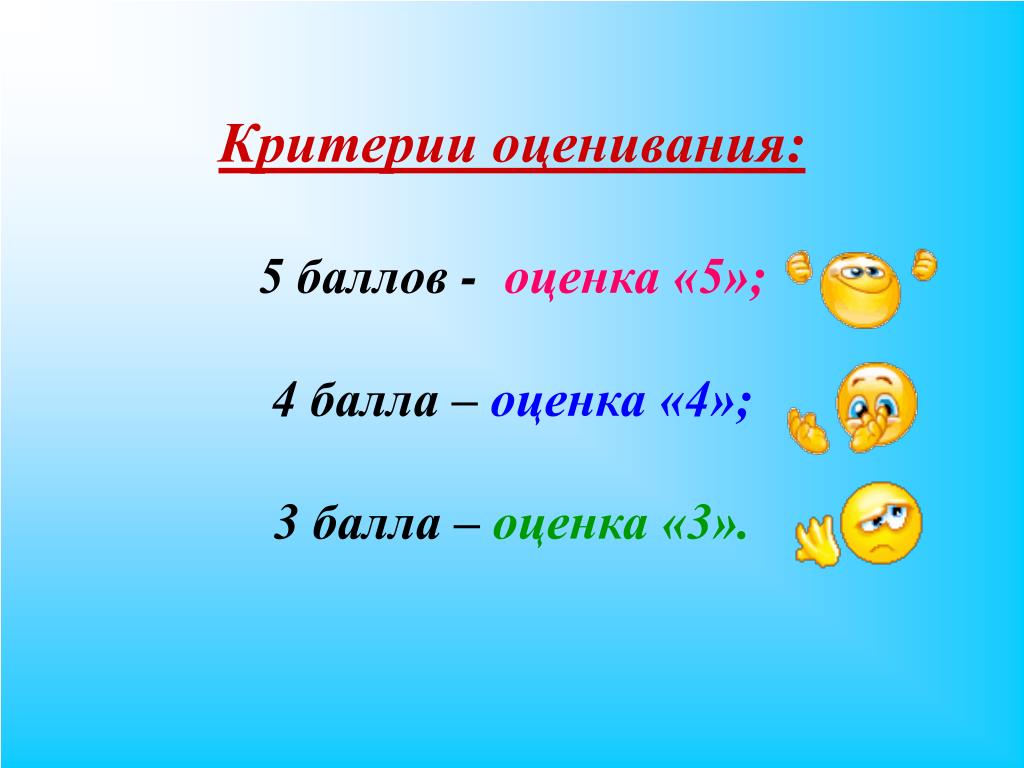

Критерии оценивания: 5 баллов - оценка «5»; 4 балла – оценка «4»; 3 балла – оценка «3».

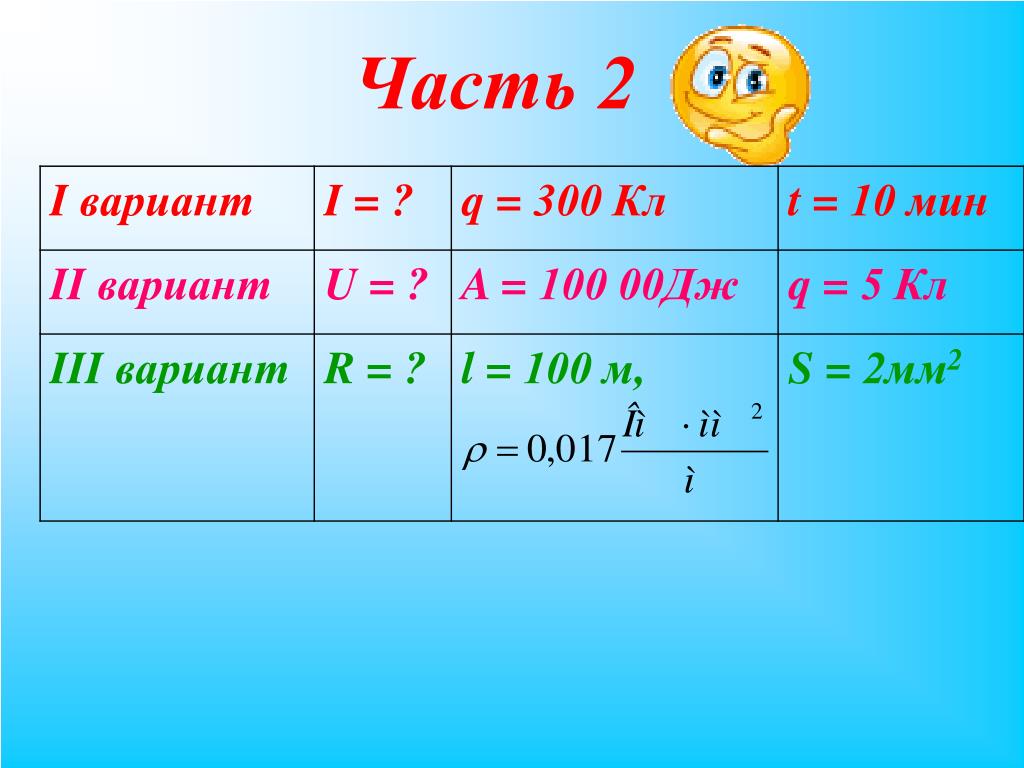

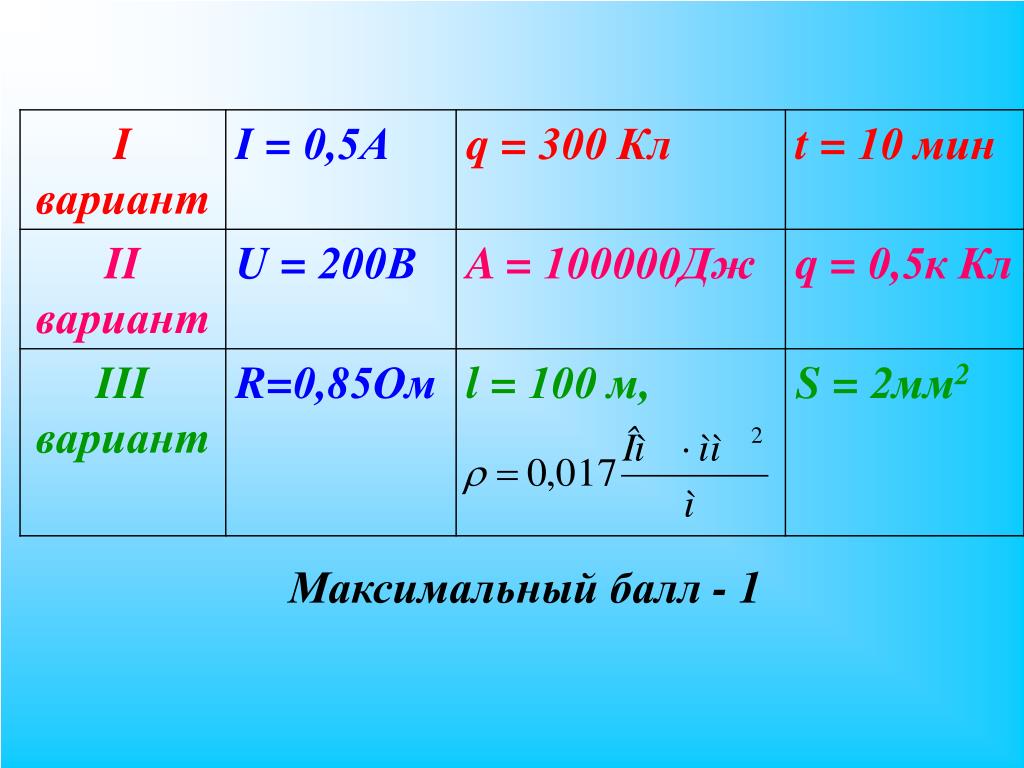

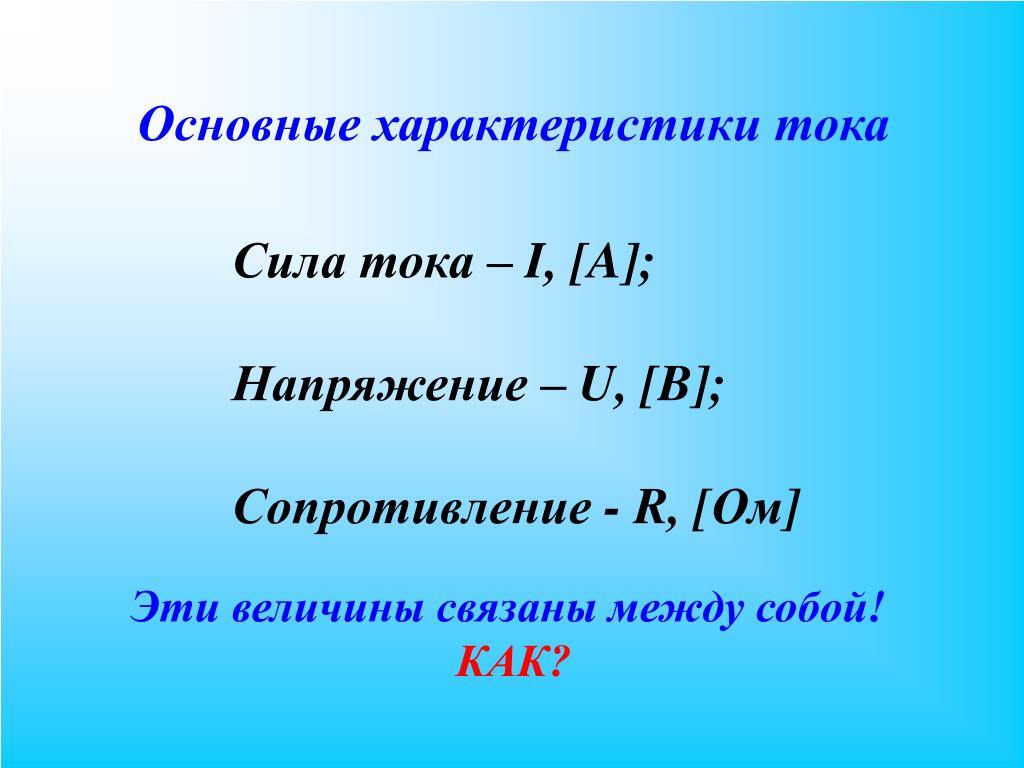

Основные характеристики тока Сила тока – I, [A]; Напряжение – U,[B]; Сопротивление - R,[Ом] Эти величины связаны между собой! КАК?
Закон Ома для участка цепи …Ом вырвал у природы так долго скрываемую тайну и передал ее в руки современников» Ломмель Эуген Корнелиус Йозеф

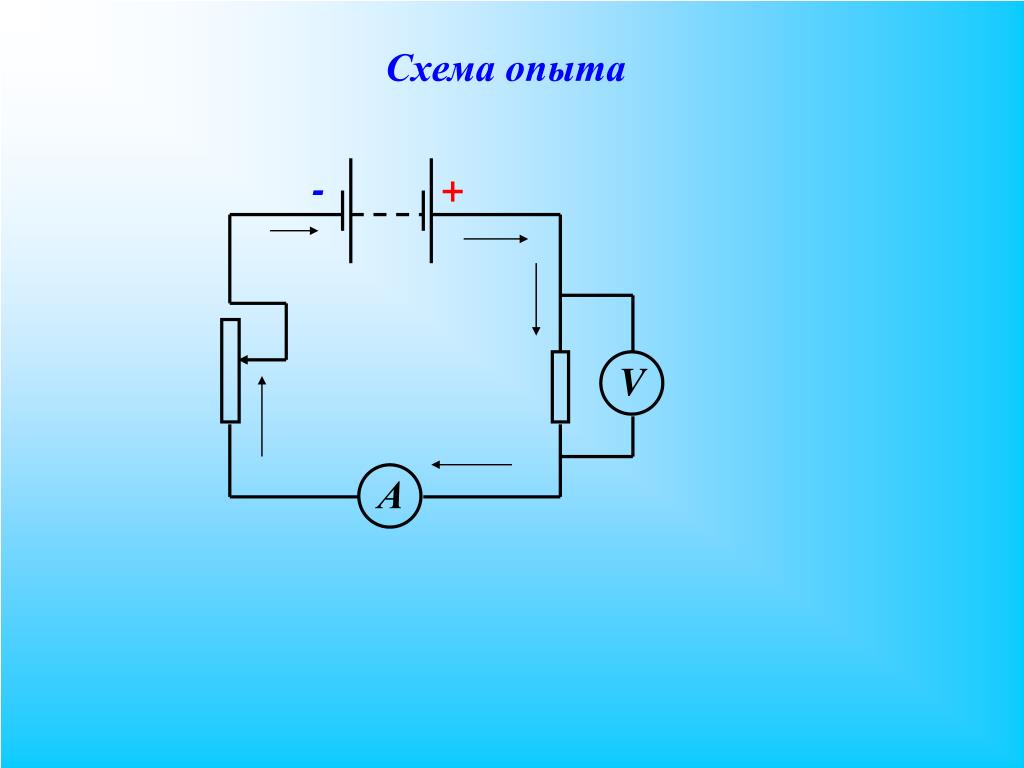

Схема опыта - + V А

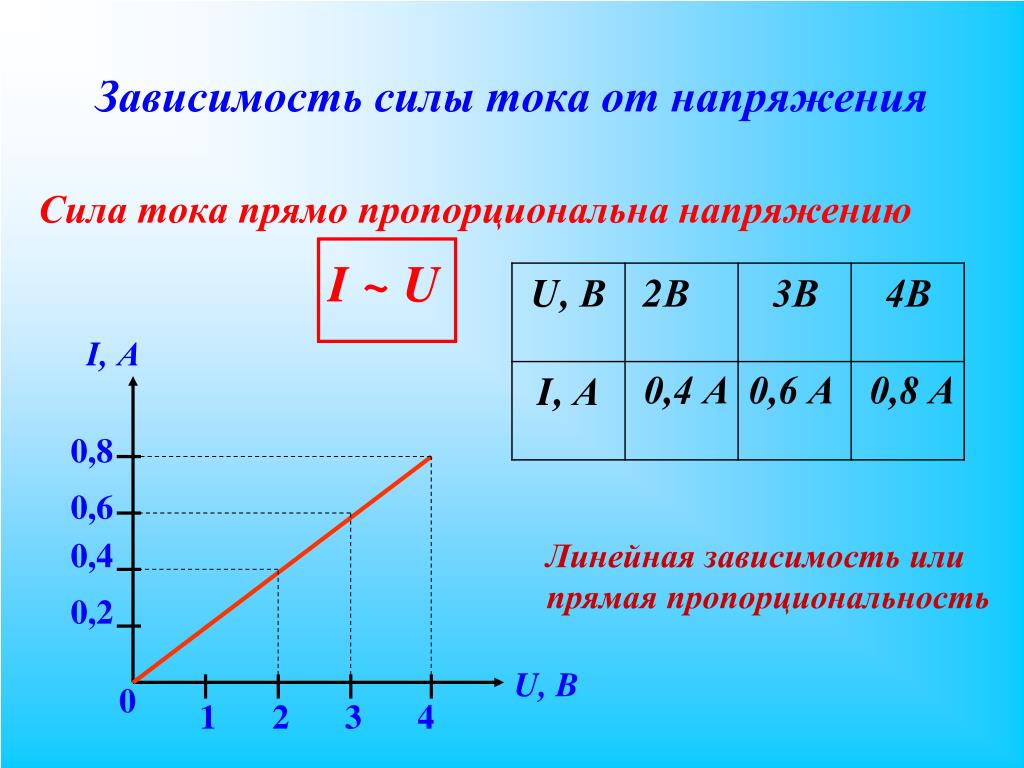

Зависимость силы тока от напряжения Сила тока прямо пропорциональна напряжению I~U 2В 3В 4В I, А 0,4 А 0,6 А 0,8 А 0,8 0,6 0,4 Линейная зависимость или прямая пропорциональность 0,2 U, B 0 1 2 3 4

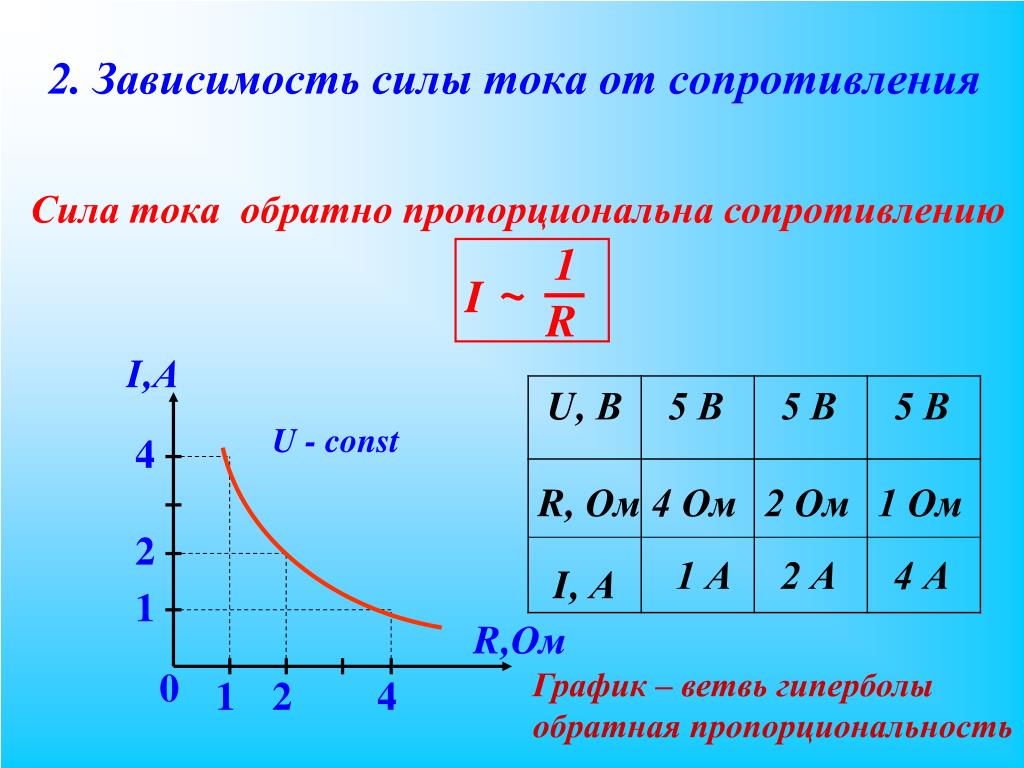

2. Зависимость силы тока от сопротивления Сила тока обратно пропорциональна сопротивлению 1 ~ I R I,А 5 В 5 В 5 В U - const 4 R, Ом 4 Ом 2 Ом 1 Ом 2 1 А 2 А 4 А 1 R,Ом 0 График – ветвь гиперболы обратная пропорциональность 1 2 4

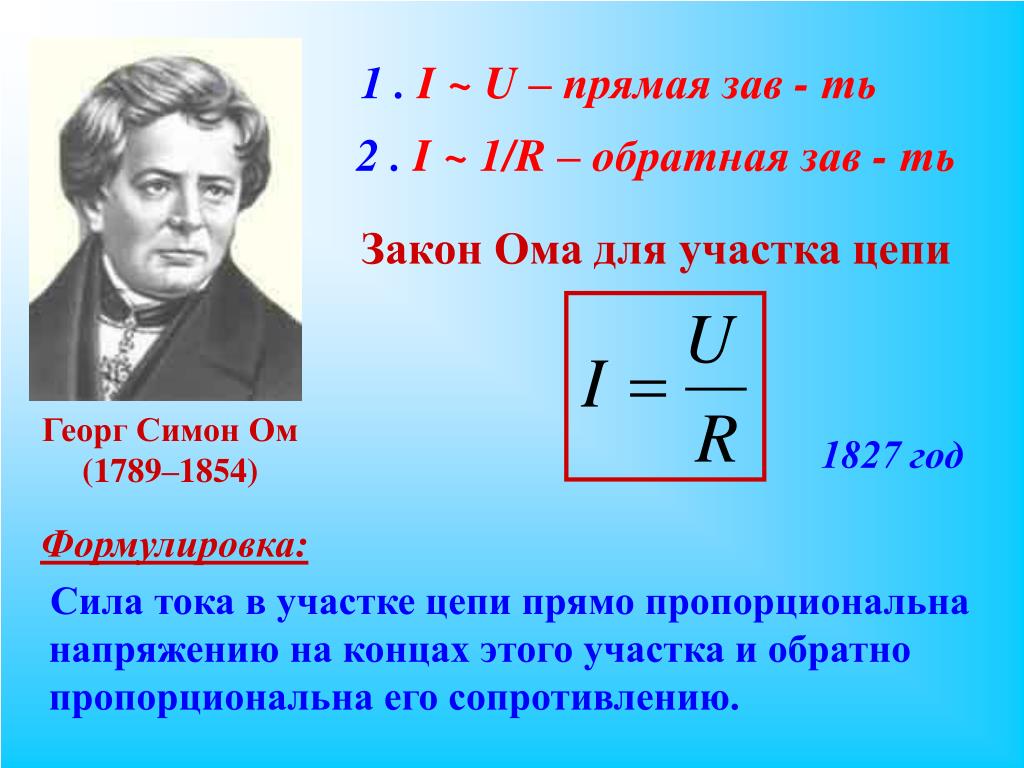

1 . I ~ U – прямая зав - ть 2 . I ~ 1/R – обратная зав - ть Закон Ома для участка цепи Георг Симон Ом (1789–1854) 1827 год Формулировка: Сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению.

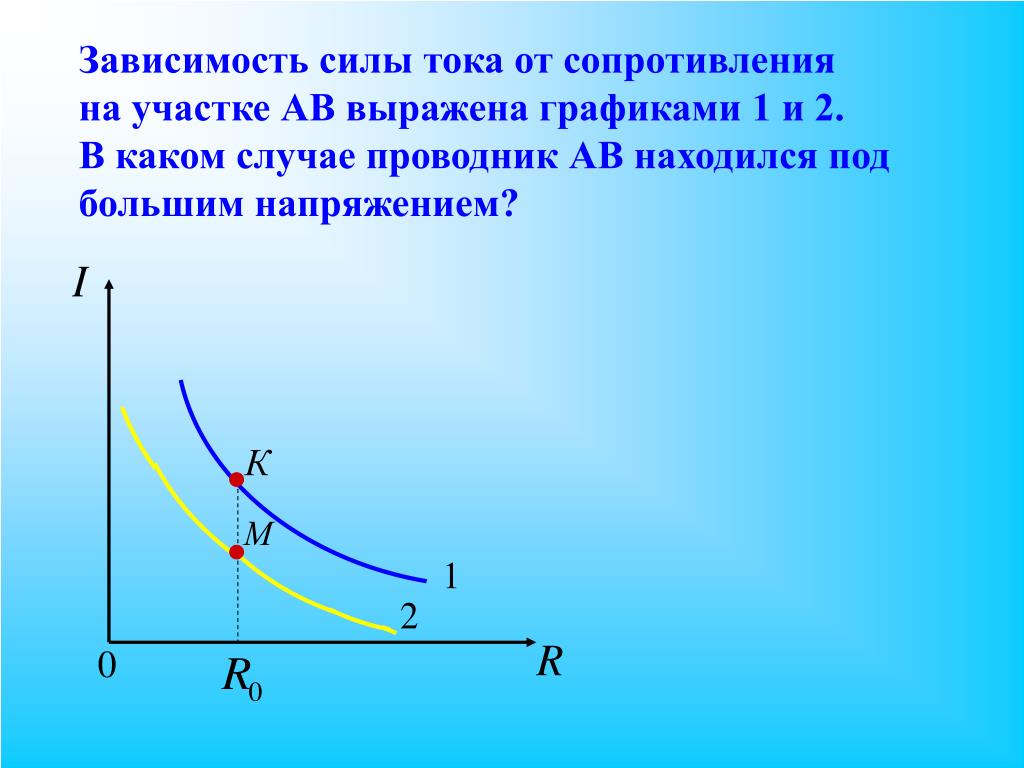

Зависимость силы тока от сопротивления на участке АВ выражена графиками 1 и 2. В каком случае проводник АВ находился под большим напряжением?

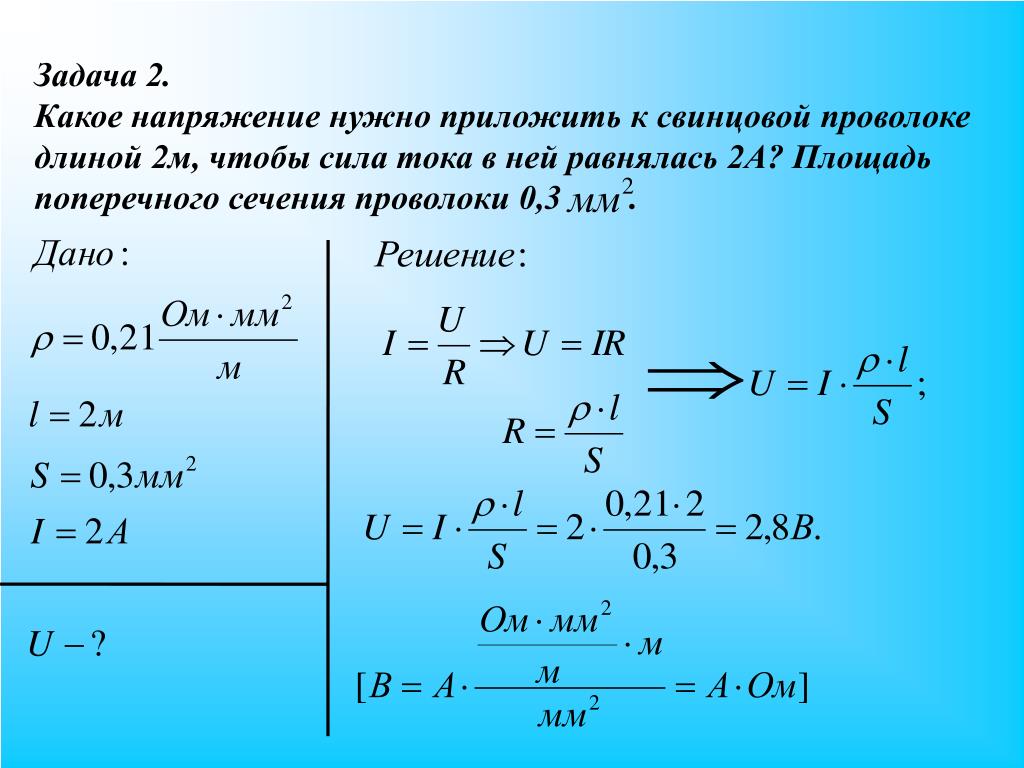

Задача 2. Какое напряжение нужно приложить к свинцовой проволоке длиной 2м, чтобы сила тока в ней равнялась 2А? Площадь поперечного сечения проволоки 0,3 .

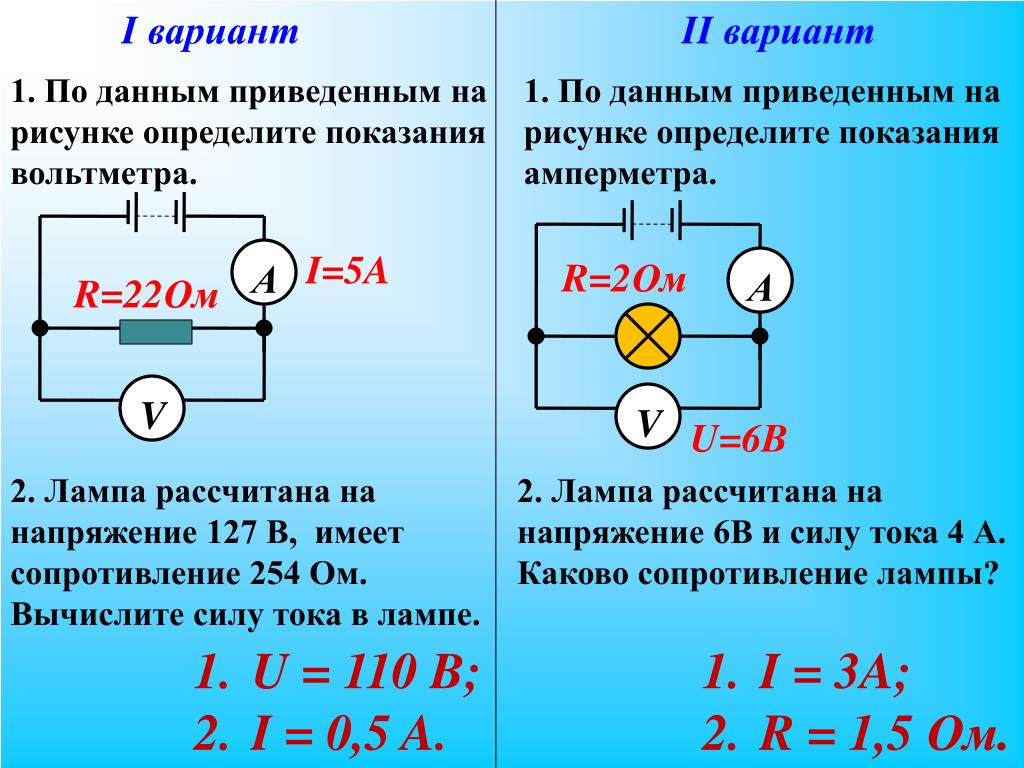

I вариант II вариант 1. По данным приведенным на рисунке определите показания вольтметра. 1. По данным приведенным на рисунке определите показания амперметра. А I=5A R=2Ом А R=22Ом V V U=6B 2. Лампа рассчитана на напряжение 127 В, имеет сопротивление 254 Ом. Вычислите силу тока в лампе. 2. Лампа рассчитана на напряжение 6В и силу тока 4 А. Каково сопротивление лампы? • U = 110 B; • I = 0,5 A. • I = 3A; • R = 1,5 Ом.
Домашнее задание • §§ 43, 44. Прочитать; • 2. Упр. 20 (1, 2, 3) стр. 88;Упр. 21 (2, 4, 6, 7) стр. 91. • 3. Подготовить историческую справку об ученых, • чьи имена очень тесно связаны с законом Ома.

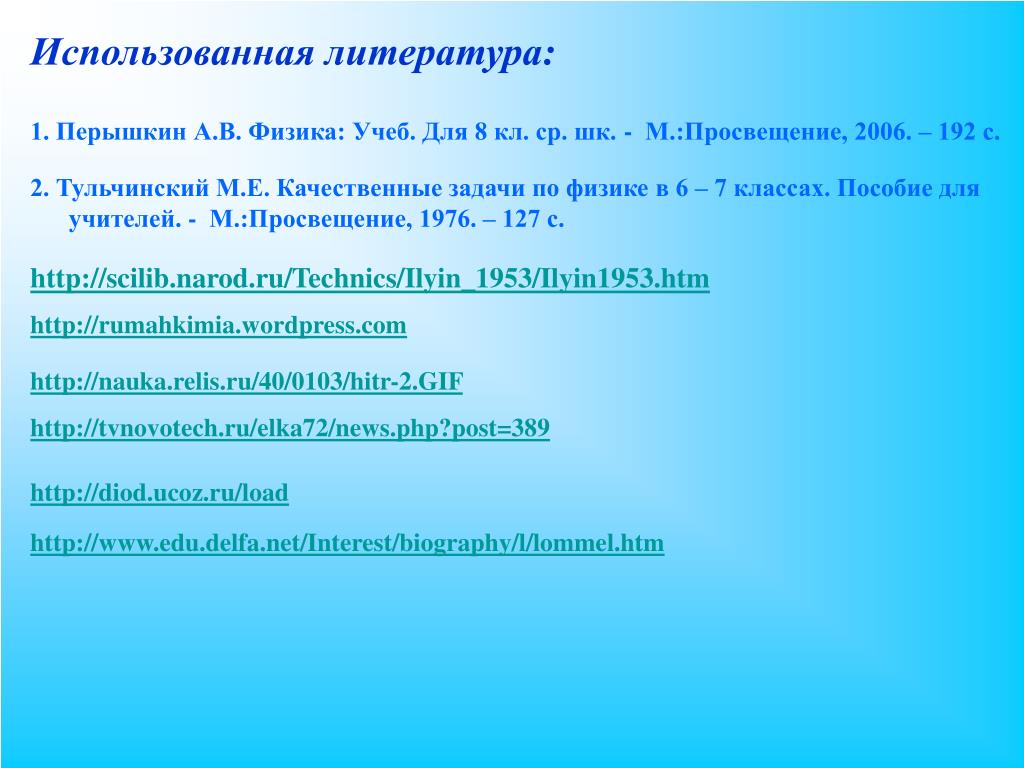

Использованная литература: 1. Перышкин А.В. Физика: Учеб. Для 8 кл. ср. шк. - М.:Просвещение, 2006. – 192 с. 2. Тульчинский М.Е. Качественные задачи по физике в 6 – 7 классах. Пособие для учителей. - М.:Просвещение, 1976. – 127 с. http://scilib.narod.ru/Technics/Ilyin_1953/Ilyin1953.htm http://rumahkimia.wordpress.com http://nauka.relis.ru/40/0103/hitr-2.GIF http://tvnovotech.ru/elka72/news.php?post=389 http://diod.ucoz.ru/load http://www.edu.delfa.net/Interest/biography/l/lommel.htm
