Presentation Transcript

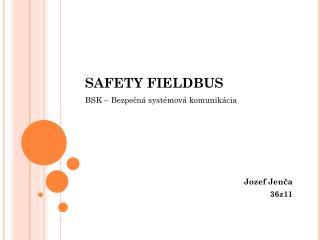

  1. BSK – Bezpečná systémová komunikácia SAFETY FIELDBUS Jozef Jenča 36z11

  2. Fieldbus • Priemyselné komunikačné zbernice • Použitie spodné úrovne automatizovaného výrobného systému • Prenášajú sa nimi krátke bloky dát na úrovni snímačov, akčných členov a regulátorov

  3. Použitie Fieldbus FIELDBUS

  4. Vlastnosti systému s Fieldbus-om • Flexibilita a modularita • Konfigurovateľnosť • Udržiavateľnosť • Distribuovanosť

  5. Vlastnosti Fieldbus-u • Prenášajú veľké množstvo krátkych blokov údajov • Prenosová rýchlosť je v porovnaní s lokálnymi sieťami nízka • Pomerne veľký rozsah vzdialeností • Jednoduchá inštalácia • Vysoká integrita • Časová synchronizácia činnosti zariadení pripojených na komunikačnú zbernicu (µs)

  6. Rodiny Fieldbus

  7. Metódy prenosu údajov • Master/Slave • Klient/Server • Publisher/Subscriber • Source/Sink

  8. Klient/Server a Master/Slave

  9. Publisher/Subsriber

  10. Sorce/Sink

  11. Požiadavky Safety Fieldbus • Kompabilita suž existujúcimi inštalovanými sieťami • Prenos bezpečnostne relevantných aj bezpečnostne irelevantných dát po jednej zbernici • Otvorený komunikačný protokol nezávislý od typu média • Jednoduchá konfigurácia a komunikácia medzi zariadeniami • Efektívne udržiavanie bezpečnostného systému • Možnosť spojenia typu single a multitasking • V prípade výskytu nebezpečnej udalosti musí systém ukončiť komunikáciu a nadobudnúť vopred definovaný bezpečný stav • Riadiace zariadenia používajú techniku zloženej bezpečnosti pri poruche s dvojkanálovou a trojkanálovou štruktúrou

  12. Bezpečnostne relevantné dáta Bezpečnostne relevantné dáta Štandardné dáta Štandardné dáta Bezpečnostne relevantná komunikačná vrstva Bezpečnostne relevantná komunikačná vrstva Štandardný zbernicový komunikačný protokol Štandardný zbernicový komunikačný protokol Black Channel Fieldbus Bezp. Relevantný kom. protokol • Obsahuje vrstvu SCL(Safety Communication Layer)

  13. Umiestnenie bezpečnostnej vrstvy

  14. Model komunikačného protokolu

  15. Ďakujem za pozornosť

  16. Nasleduje JEZO ZOO BONUS
