  1. EGYENSÚLY, ÁLLÁSBIZTONSÁG

  2. Egyensúlyi helyzetek Közömbös Biztos (stabil) Bizonytalan (labilis) Behatárolt bizonytalan

  3. Közömbös Forgáspont Súlypont Forgáspont Súlypont

  4. Biztos (stabil) h1 m g h1 h m g h m g h1 > m g h

  5. Biztos (stabil) Forgáspont h1 h Súlypont mgh h1 > h mgh1 > mgh

  6. Bizonytalan (labilis) Súlypont Forgáspont

  7. Közömbös  Biztonytalan  Biztos

  8. Behatárolt bizonytalan

  9. Az egyensúlyi helyzeteket meghatározó tényezők A forgáspont és a súlypont egymáshoz viszonyított helyzete A súlyvonal és talapzat (alap) által bezárt szög Az alap (állásalap) területének nagysága A test és az alap alakja A test súlypontjának helyzeti energiája a forgásponthoz viszonyítva

  10. Az izületek stabilitása

  11. Térdizület

  12. Laterális Mediális convex concave

  13. A térdizület stabilzációja Menisci and capsule

  14. A tibia condylusainak alakja Mediális Laterális konkáv konvex r = 80 mm r = 70 mm

  15. A femur condylusainak transzlációs mozgása Mediális Laterális

  16. L M A meniscusok transzlációs mozgása Extenzió Flexió L M 6 mm 12 mm

  17. Állásbiztonság

  18. A nehézségi erő (G) és a kényszererő (-K) hatásvonalának helyzete

  19. Az állásnyomaték és a billentőnyomaték egymáshoz viszonyított aránya állásnyomaték= G2 k2 billentőnyomaték = G1 k1 M = (G2 k2) / (G1 k1) Minél nagyobb az arányszám, annál nagyobb az állásbiztonság

  20. A billenési szög nagysága h1 F2 h2 mgh1 < mgh2 F1 < F2

  21. A billentőerő támadáspont helyének és az alátámasztási felület viszonya G’2 G’1 G2 G2 G1 G1

  22. Az egyensúlyozó képesség mérése Stabilometria Poszturográfia

  23. A testlengés mérése Súlypont Nyomásközéppont

  24. Statikus stabilometria

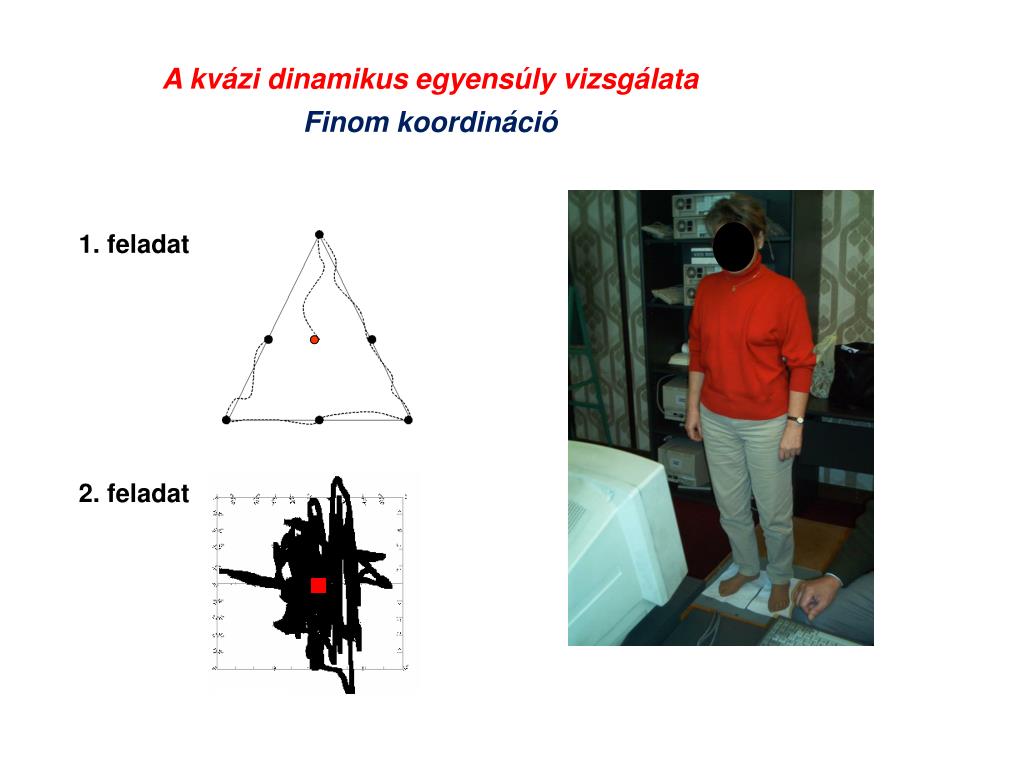

  25. A kvázi dinamikus egyensúly vizsgálata Finom koordináció 1. feladat 2. feladat

  26. A TESTEK EGYENSÚLYI HELYZETE VÍZBEN

  27. A testre ható erők Hidrosztatikai nyomás p = h  g h A hidrosztatikai nyomás értéke a tartóedény alakjától független: a folyadékoszlop magasságával (h) és sűrűségével egyenesen arányos

  28. A testre ható erők A testre ható eredő erő (Fe) a hidrosztatikai nyomóerő h1 < h2 F1 h1 F1 = A h1 g Fe = F2 – F1 h2 F2 = A h2 g Fo Fo Fe = A (h2 – h1)  g F2 A felhajtóerő a folyadékba merített test által kiszorított folyadék súlyával egyenlő

  29. Felhajtóerő Hidrosztatikai nyomóerő (Fe) = felhajtóerő (Ff) F1 h1 h2 – h1 = H A H= V h2 Fe = - A H  g = -V  g H Fo Fo F2 Arkhimédész törvénye Ff = -V  g = -V m/V g = - mg = -Gfoly

  30. Testsúly és felhajtóerő

  31. Felhajtóerő homogén és nem homogén anyageloszlású test esetén Súlypont (SP) SP FK Felhajtóerő központ (FK) SP FK Közömbös stabil labilis

  32. labilis MSP = SP  d stabil

  33. Manőverek az egyensúlyi helyzet megtartására

  34. A levegőben a forgások a súlypont körül játszódnak le A vízben a forgások a felhajtóerő központja körül játszódnak le

  35. Az egyensúlyi helyzet megbontása a mozgás alapvető feltétele

  36. Állásbiztonság, billenési szög

  37. Felhajtóerő homogén és nem homogén anyageloszlású test esetén Közömbös stabil
