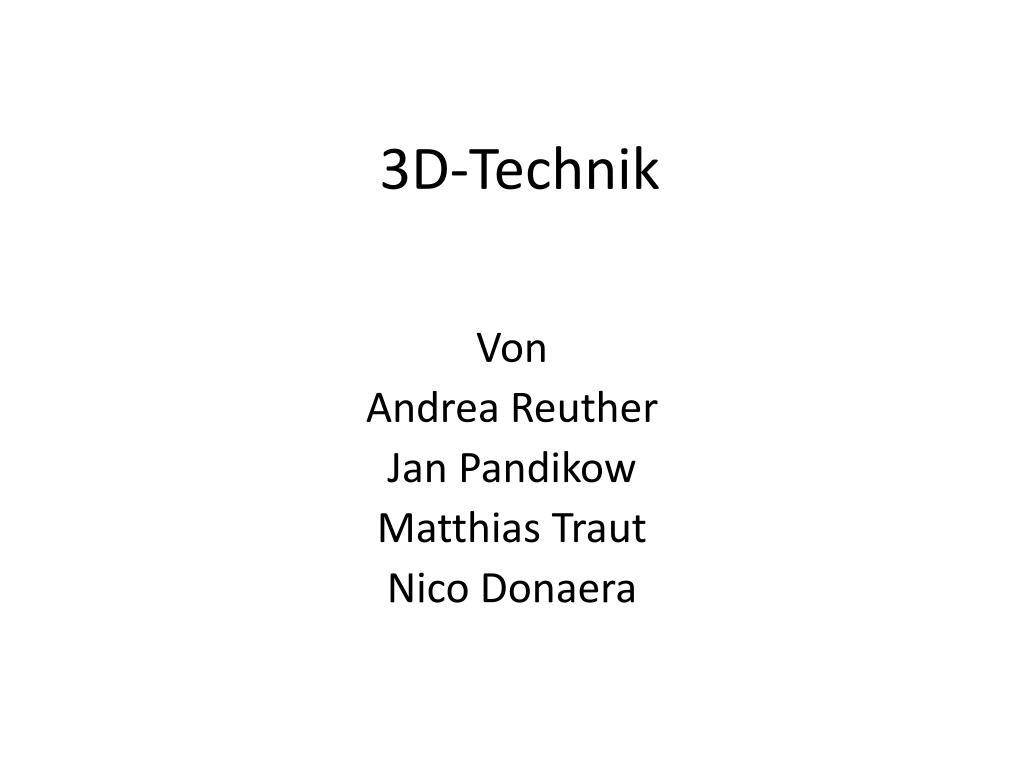

  1. 3D-Technik Von Andrea Reuther Jan Pandikow Matthias Traut Nico Donaera

  2. Gliederung • Allgemeines • Kameras • Anaglyphenprojektion • Polarisationsfiltertechnik • Interferenzfiltertechnik • Shuttertechnik • Anwendungsgebiete

  3. Allgemeines • 3-Dimensionales Sehvermögen  2 Teilbilder aus 2 Betrachtungswinkel • Stereoprojektion/Raumbildprojektion Gleiches Prinzip: 2 Teilbilder Stereokamera/2 Kameras für linkes und rechtes Auge

  4. Kameras • Stereokamera • Triangulationskamera • TOF-Kamera (time offlight) • Interferometrie-Kamera

  5. Stereokamera • zwei Kameras oder zwei Objektive im Abstand 64mm • erzeugen zwei stereoskopische Halbbilder • stereoskopische Bilder für jedes Auge getrennt anzeigen

  6. Anaglyphenprojektion • Griechisch: aná = auf, aufeinander glýphō = meißeln, gravieren, darstellen • beide Teilbilder gleichzeitig auf dieselbe Projektionsfläche Meist nur Farbanaglyphenprojektion gemeint.

  7. 1853 von Wilhelm Rollmann entwickelt Überlagerung der Teilbilder mit rot-blau/grün Filter Trennung der Teilbilder mit Anaglyphenbrillen • Ende der 70er Stephen Gibson „Deep Vision“- System mit rot-cyan Filterfarben

  8. Funktionsweise • Einfärbung der Halbbilder in Komplementärfarben • Anaglyphenbrille mit Farbfilter, (z.B. rot-grün) • Rot-Filter löscht rotes Bild, grünes Bild wird schwarz • Grün-Filter löscht grünes Bild, rotes Bild wird schwarz

  9. 2 unterschiedliche Bilder  Entstehung eines räumlichen Bildes Anaglyphenbild Schematische Darstellung Rot-Cyan Anaglyphenbild

  10. Interferenztechnik

  11. Interferenztechnik

  12. Shuttertechnik

  13. Polarisationsfiltertechnik • Am weitesten verbreitete Projektionstechnik • Beide Teilbilder auf eine Projektionsfläche • Kanaltrennung mit Hilfe von Polarisation

  14. Vorteile: • Günstige Brillen • Kein Helligkeitsverlust • Keine Doppelkonturen Nachteile: • Silberleinwand nötig • Kopf muss gerade gehalten werden • Brille muss auf Projektor abgestimmt sein

  15. Anwendungen • Endoskopie: bessere Tiefenwahrnehmung

  16. Anwendungen • Automatisierung: Oberflächenvermessung
