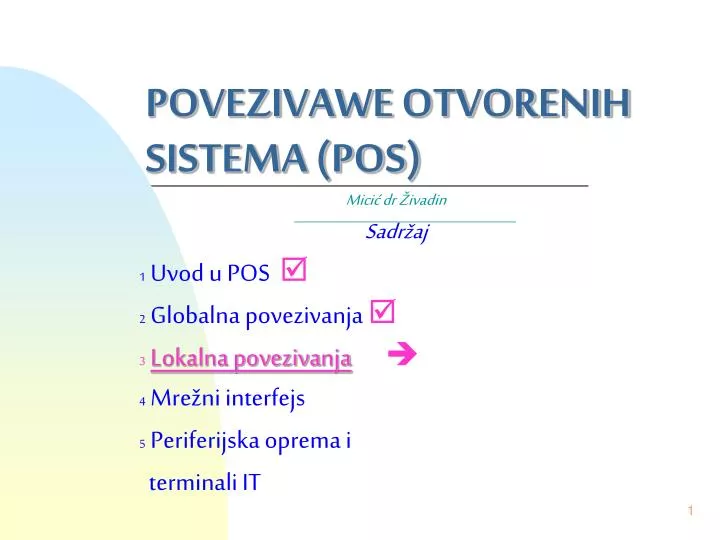

  1. POVEZIVAWE OTVORENIHSISTEMA (POS) Micić dr Živadin Sadržaj 1 Uvod u POS  2 Globalna povezivanja  3 Lokalna povezivanja 4 Mrežni interfejs 5 Periferijska oprema i terminali IT

  2. Ž. Micić 6 Lokalna povezivanja  • 6.1 Uvod u LAN/MAN/WAN stadardizaciju terminologije • 6.2 Osnove lokalnih povezivanja • 6.3 Realizacija lokalnog povezivanja • 6.x ? Planirana dva časa rada 2002/ 03? • bez Intraneta (sa ovim segmentom u obrazovanju)? • 6.5 Standardizacija lokalnog i regionalnog povezivanja • 6.6 Zakqučna razmatranja (sa studentima - anketa...) • 6.x ? Najboqi seminarski rad studenta ?

  3. Ž. Micić 6 LAN/MAN/WAN povezivanja i neki ”drugi” aspekti • Povezivanja - komunikacije • Hardver za LAN/MAN/WAN • Softver za LAN /MAN/WAN • Aktuelnosti • Intranet u obrazovanju? • Primer Tehničkog fakulteta • Literatura

  4. Ž. Micić 6.1 Standardizacija terminologije • ISO/IEC 2382-25:1992 [6.3] • JUS ISO/IEC 2382-25:1995 Re~nik - LAN [6.8] • ISO/IEC 2382-18:1999 Vocabulary - Distributed data processing

  5. Ž. Micić 6.2 Osnove lokalnih povezivanja • Ethernet (od 1990. 10 Mbps 1,5 - 2,8 km . . . ) • Metod pristupa: višestruki pristup mreži sa nadgledanjem nosioca - CSMA/CD 8802-3:1996

  6. Ž. Micić 6._ Familija standarda IEEE 802.3 i Ethernet • IEEE je 1990. završio metode pristupa kanalu • Opisuje Ethernet familiju standarda IEEE 802.3: • 10Base2 - tanki Ethernet • 10 Mbps na udaljenostima od 185 do 200 metara • 10Base5 - Ethernet koji propisuje • 1 Mbps na udaljenosti od 500 m u topologiji sabirnice. • 10BaseT- ožičenje telefonskim kablovima • 10 Mbps uz potrebu razvodne kutije - repetitor (sa prednostima zvezdaste topologije). • 10Base36 - Ethernet kablove za velike udaljenosti • 10 Mbps tehnikom širokog opsega i najvećom dužinom između segmenata kabla od 3.600 m.

  7. Ž. Micić Prstenaste mreže(8802-5:1998 Token-Ring) • IBM-ova arhitektura LAN i WAN mreža sa logičkom topologijom prstena u kombinaciji sa fizičkom topologijom zvezde • IEEE 802.5komitet je predvođen IBM predstavnicima • 72 uređaja u mreži - sa standardnim telefonskim ožičewem • 260 uređaja u mreži - sa oklopljenim kablom i upredenim paricama • brzine4 Mbps i 16 Mbpssa istom tehničkom osnovom • od 1989. IBM-ovToken-Ringkoristi16 Mbps

  8. Ž. Micić 6.3 Realizacija _GbpsEthernet-a • 10 Mbps •  uz XT, AT, 386, 486 i prve Pentium-e • 100 Mbps (Fast Ethernet) •  za PCI magistralu... • 1 Gbps •  IEEE 802.3z (koaks. do 25m), alipre svega zaFiber Channel - SCSI podržava rad i do 4Gbps • povezivanje optičkim vlaknima: • Višerežimsko jeftinije vlakno do 200-250m (500m) • Jednorežimsko 50-omikronsko vlakno do 500-2000m • 10 Gbps •  2002/ 2003.

  9. Ž. Micić 6.4 Signali u mreži podataka • Signali (definicije? vrste?...) • Lanac prenosa podataka:

  10. Ž. Micić 6.5 LAN/ MAN i standardizacija • Mre`e gradskog područja - MAN • ISO/IEC 8802-6:1994; 200 Mbps (5-75km) • Osnove projektovanja • Sa JUS standardima . . . 3 do 2000-te 65%-1990; 30%-1995; 14%-2000. • Specifični zahtevi • IEEE 802.x ISO/IEC 8802.x • Tehnički izvešatji • IEEE 802.x ISO/IEC 11802.x • Zajedničke specifikacije • IEEE 802.x ISO/IEC 15802.x

  11. Ž. Micić 6.6 Regionalne računarske mreže - WAN • 802.7 - globalne WAN mreže za povezivanje gradova, definisane od strane IEEE • DQDBtopologija - dualna magistrala za distribuiran red (Distributed Queue Dual Bus) - mreža obično optičkih kablova kao nosilaca (po dva paralelna voda kabla, najčešće preko rutera za svaki LAN segment) - FDDI arhitektura • DQDB obezbeđuje veliku pouzdanost • brzine prenosa oko100 Mbps

  12. Ž. Micić 6.7 Literatura • [1] Ž. Micić: INFORMACIONE TEHNOLOGIJE, Monografija (str. 215-238),Tehnički fakulteta Čačak, Univerzitet u Kragujevcu, Čačak, 2001. • [2] PC PRESS, Elektronsko izdawe časopisa (od 1. Do 70. Broja), “PC kolekcija 2002”, Beograd, 2002. • [3] ISO/IEC, ICS=35.110, Networking, 1-1-2003. • ISO/IEC TR 8802-1:2001Specific requirements -- Part 1: Overview of Local Area Network Standards • ISO/IEC TR 11802-1:2002The structure and coding of Logical Link Control addresses in Local Area Networks • ISO/IEC TR 11802-2:2002Standard Group MAC Addresses
