  1. TCP/IP網路概論 Opensource TaskForce NCHC , Taiwan

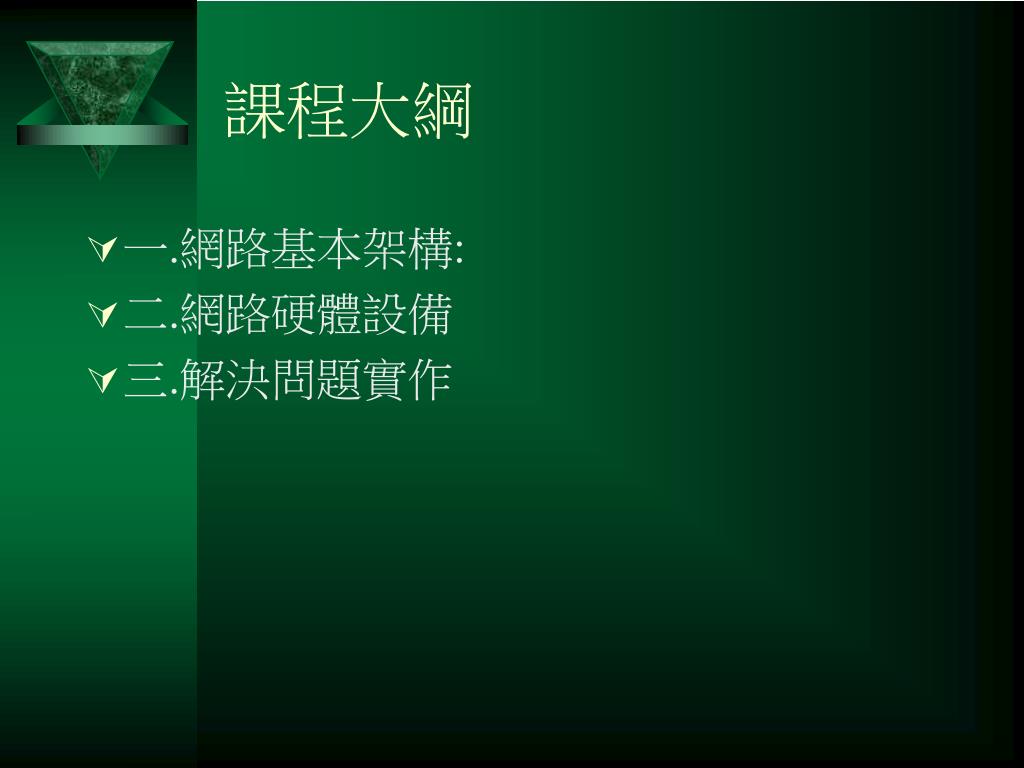

  2. 課程大綱 • 一.網路基本架構: • 二.網路硬體設備 • 三.解決問題實作

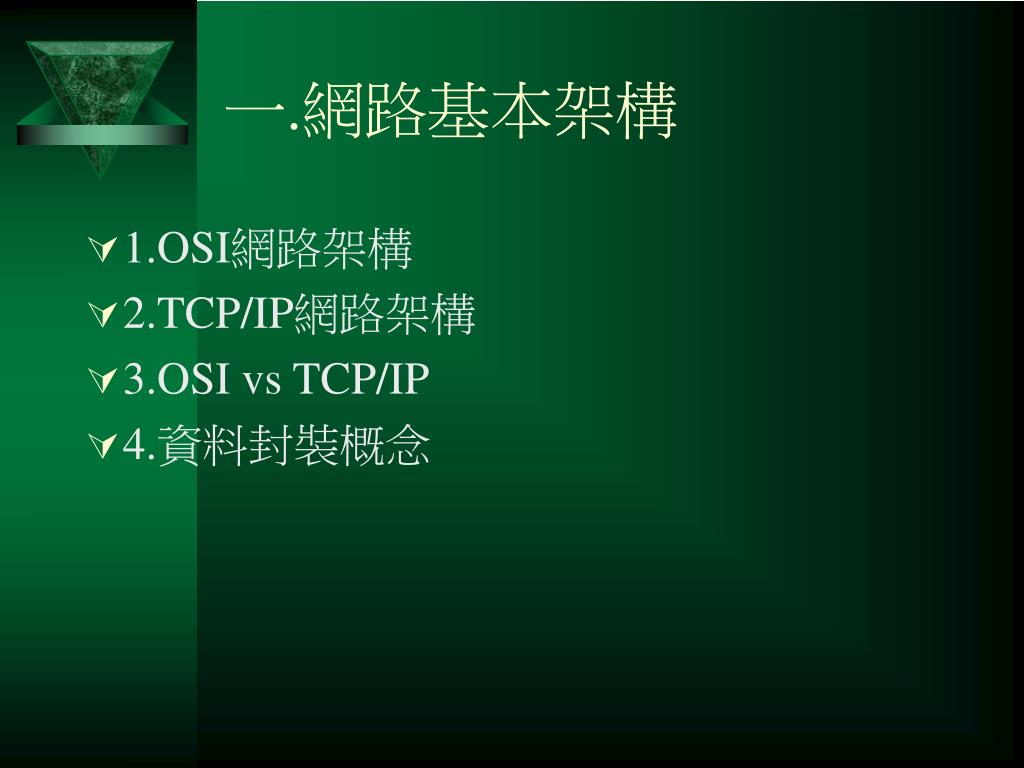

  3. 一.網路基本架構 • 1.OSI網路架構 • 2.TCP/IP網路架構 • 3.OSI vs TCP/IP • 4.資料封裝概念

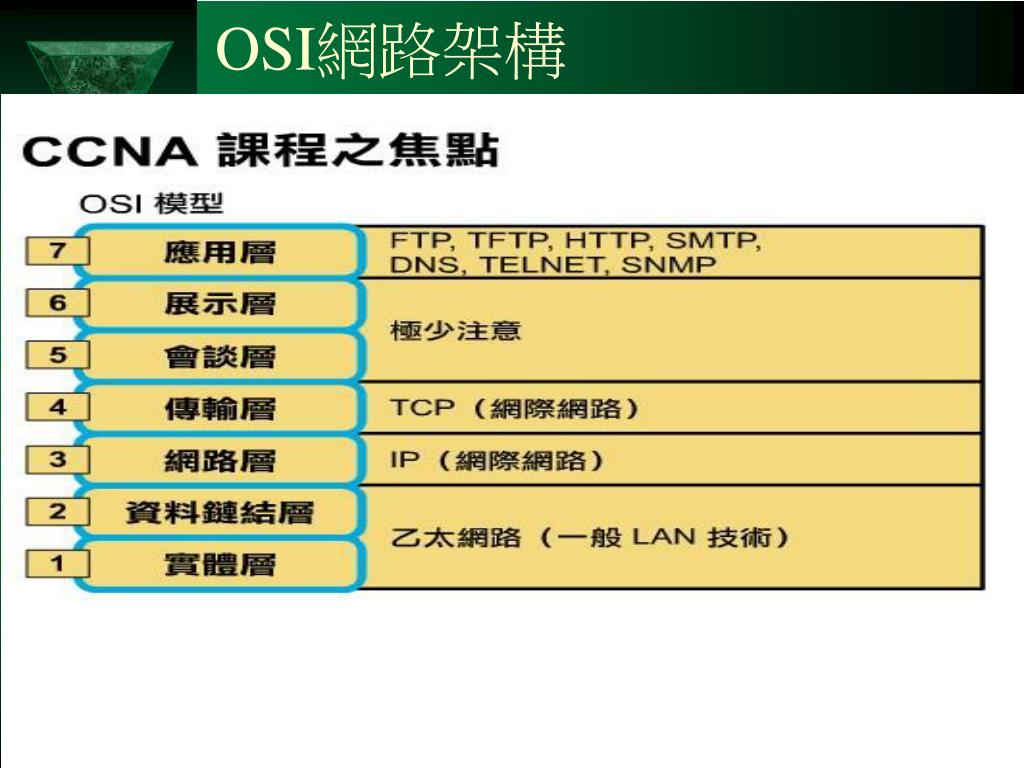

  4. OSI網路架構

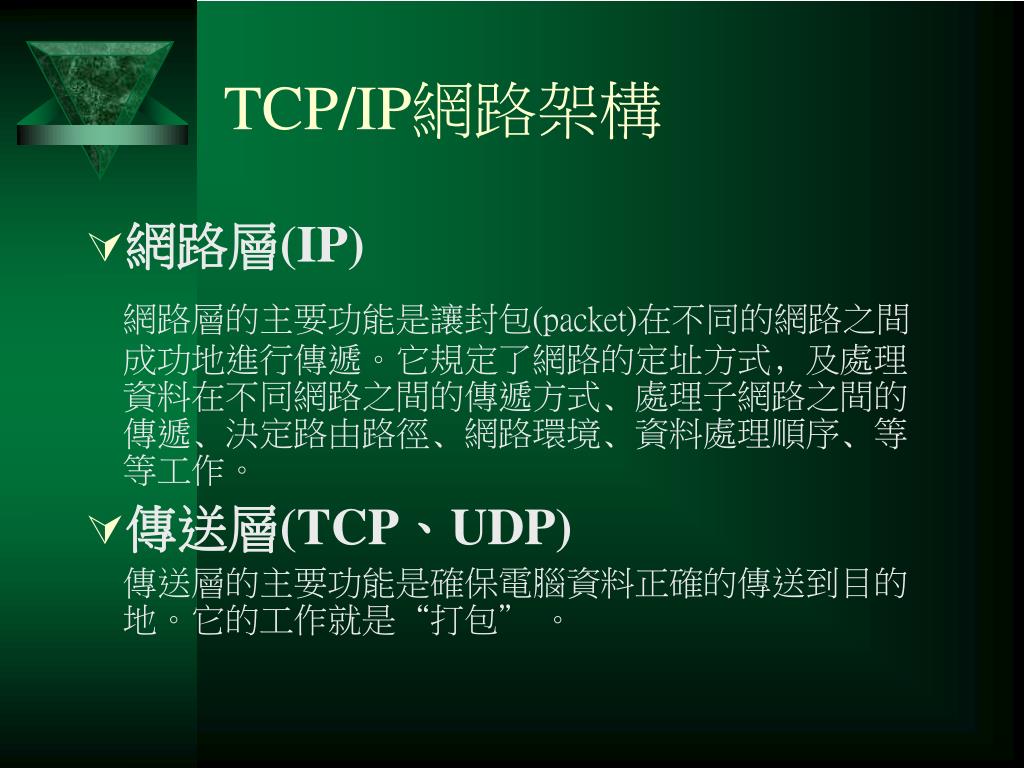

  5. TCP/IP網路架構 • 網路層(IP) 網路層的主要功能是讓封包(packet)在不同的網路之間成功地進行傳遞。它規定了網路的定址方式﹐及處理資料在不同網路之間的傳遞方式﹑處理子網路之間的傳遞﹑決定路由路徑﹑網路環境﹑資料處理順序﹑等等工作。 • 傳送層(TCP、UDP) 傳送層的主要功能是確保電腦資料正確的傳送到目的地。它的工作就是“打包” 。

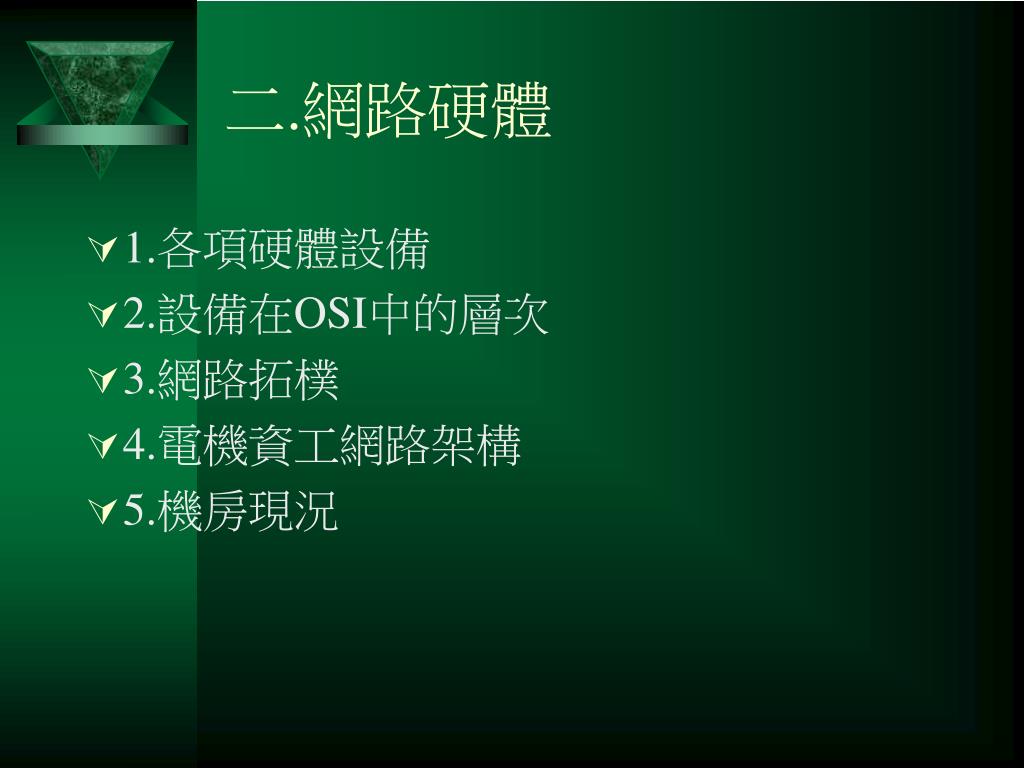

  6. 二.網路硬體 • 1.各項硬體設備 • 2.設備在OSI中的層次 • 3.網路拓樸 • 4.電機資工網路架構 • 5.機房現況

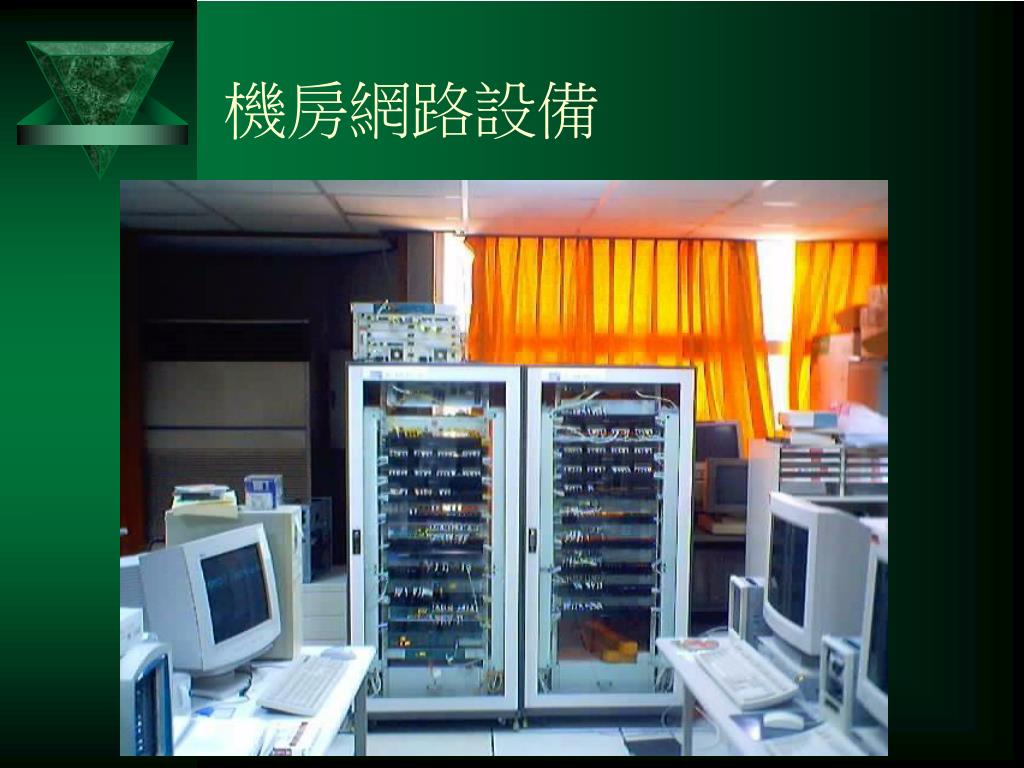

  7. 機房網路設備

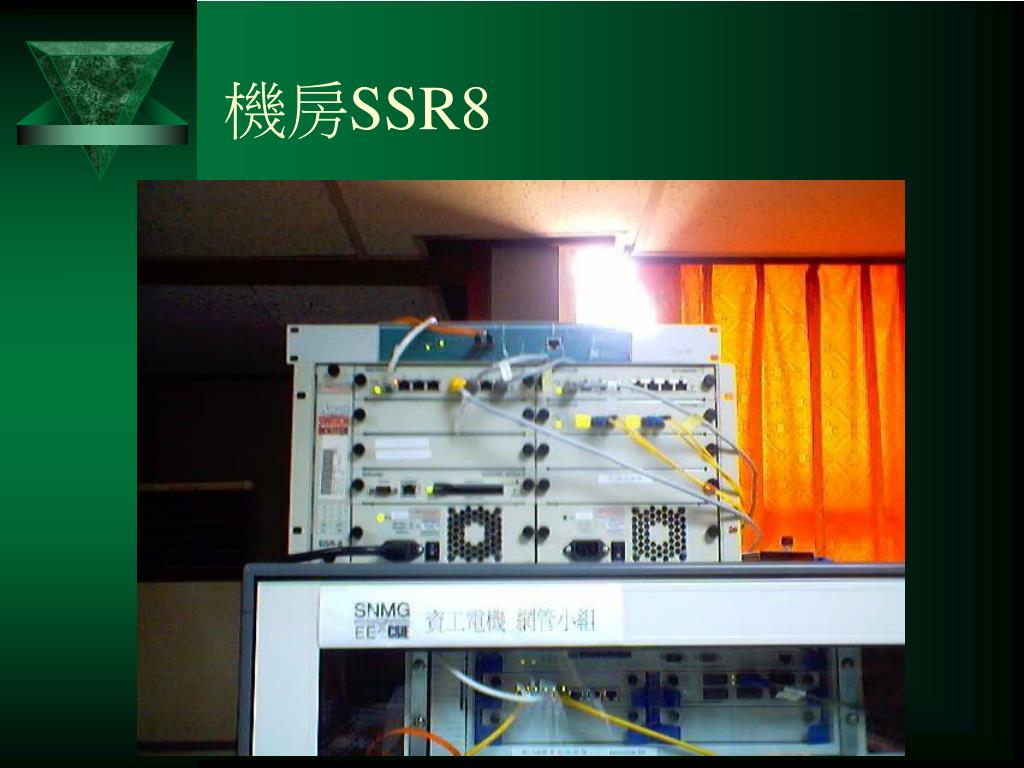

  8. 機房SSR8

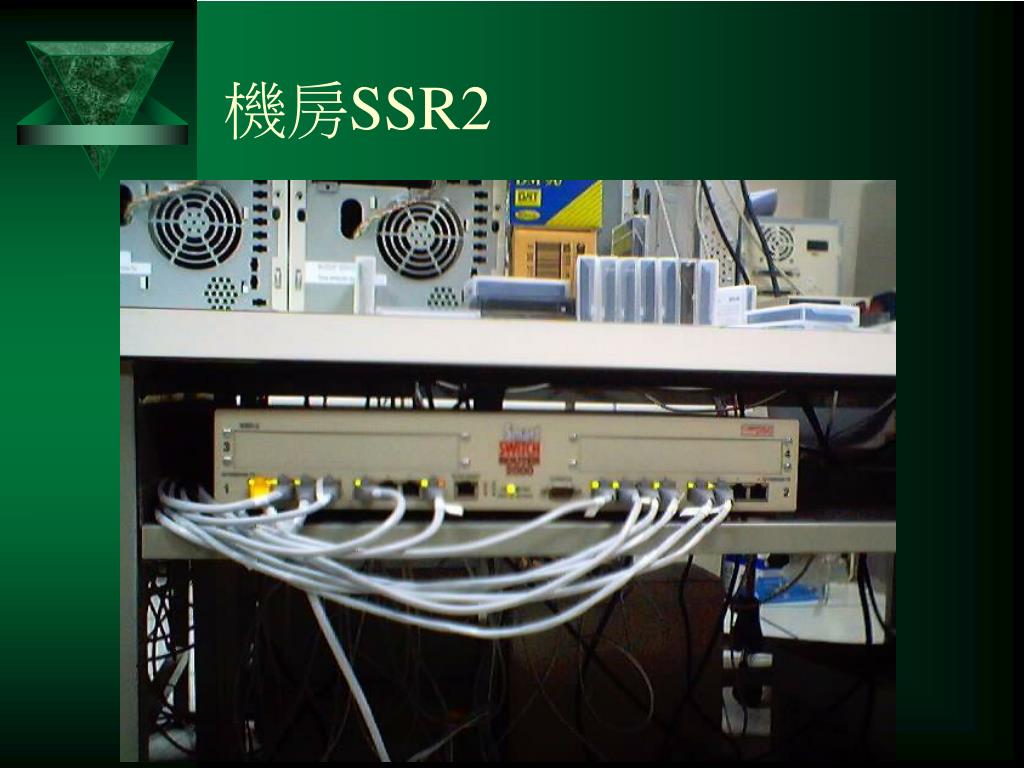

  9. 機房SSR2

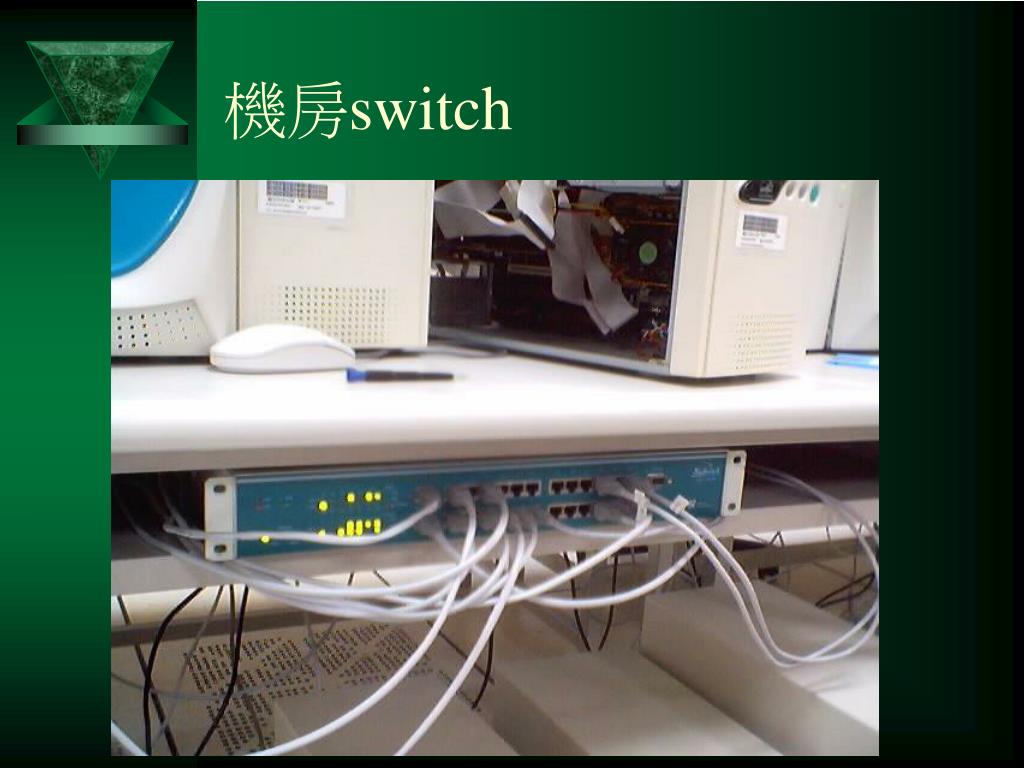

  10. 機房switch

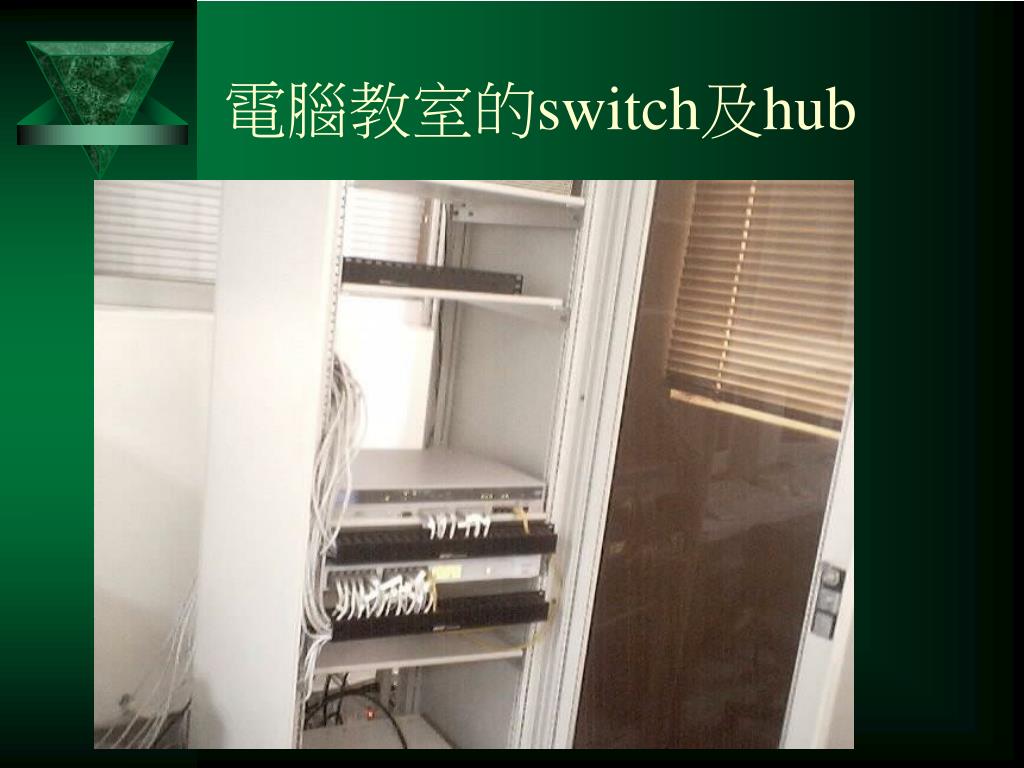

  11. 電腦教室的switch及hub

  12. 機房老舊電腦

  13. 三.解決問題實作 • Ifconfig 提供介面設的基本資料,舉凡測錯誤IP位址,不正確的網路遮罩。 • nslookup 提供DNS名稱服務的有關資料 • netstat 提供各式各樣的網路資料,如網路介面,路由表等資料。 • ping: 是否能到達某主機 • traceroute查出到遠端系統的封包是使用哪一條路由,每一站都會顯示 • arp: 查尋ARP table • namp: 掃瞄遠端主機開放的port

  14. ifconfig [amb@alumni /sbin]$ ./ifconfig eth0 Link encap:Ethernet HWaddr 00:40:C7:7A:A4:9B inet addr:140.115.70.20 Bcast:140.115.255.255 Mask:255.255.0.0 UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1 RX packets:100846535 errors:0 dropped:0 overruns:0 frame:0 TX packets:3477156 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:100 Interrupt:10 Base address:0xe400 lo Link encap:Local Loopback inet addr:127.0.0.1 Mask:255.0.0.0 UP LOOPBACK RUNNING MTU:3924 Metric:1 RX packets:9018 errors:0 dropped:0 overruns:0 frame:0 TX packets:9018 errors:0 dropped:0 overruns:0 carrier:0 collisions:0 txqueuelen:0

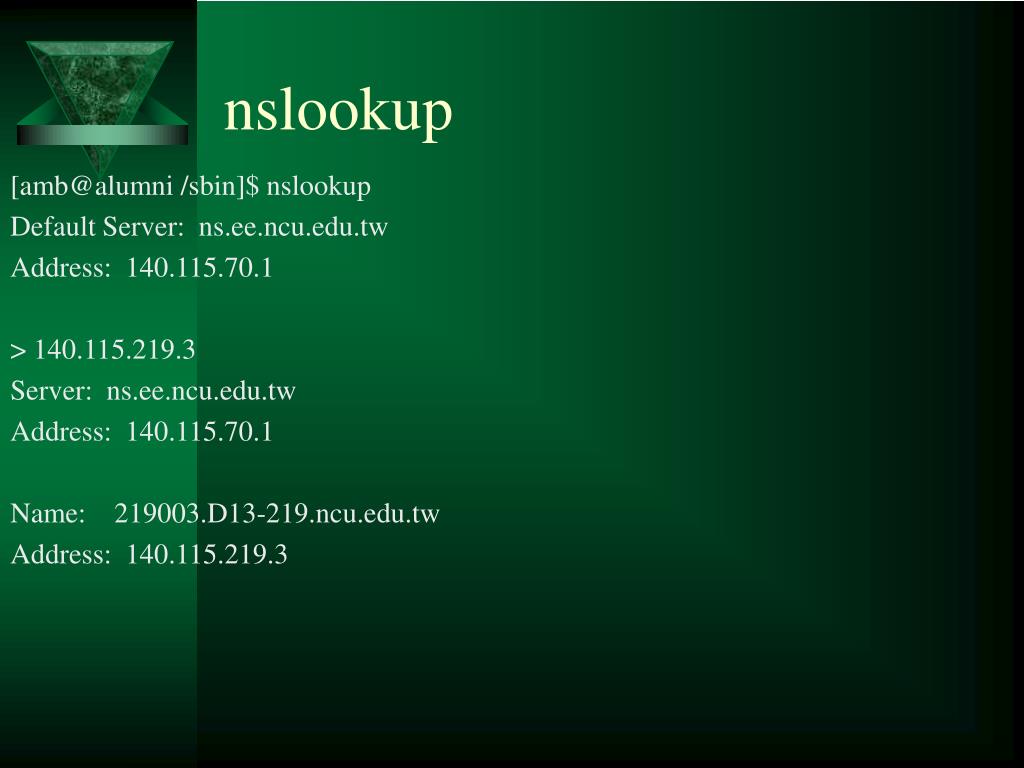

  15. nslookup [amb@alumni /sbin]$ nslookup Default Server: ns.ee.ncu.edu.tw Address: 140.115.70.1 > 140.115.219.3 Server: ns.ee.ncu.edu.tw Address: 140.115.70.1 Name: 219003.D13-219.ncu.edu.tw Address: 140.115.219.3

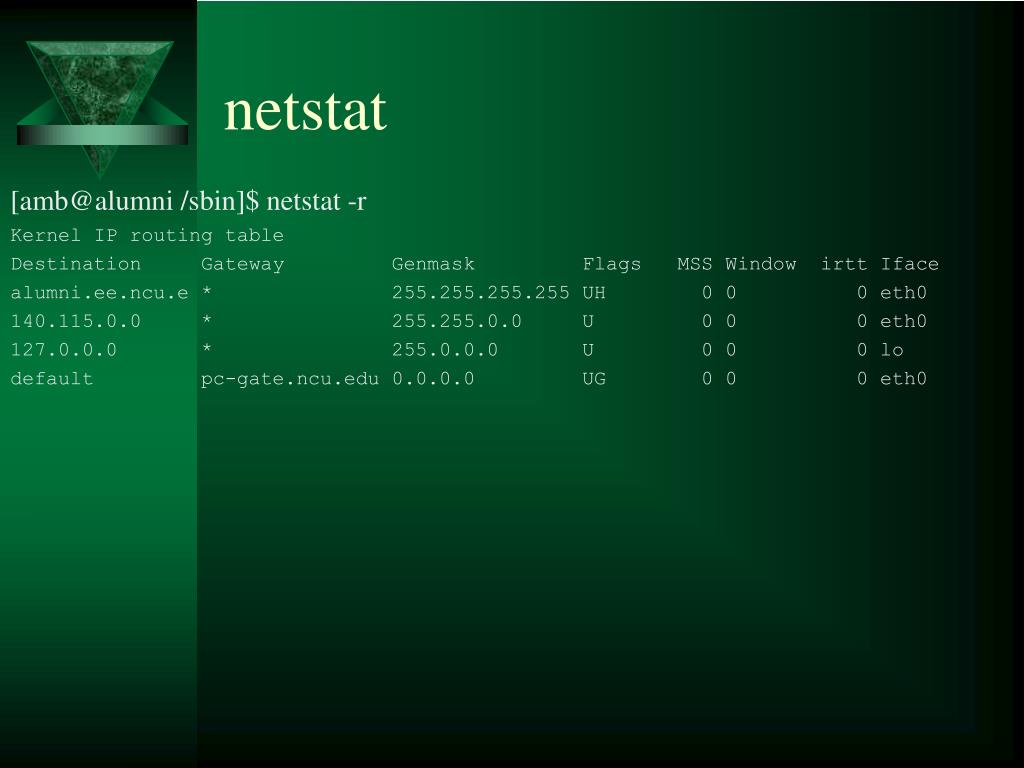

  16. netstat [amb@alumni /sbin]$ netstat -r Kernel IP routing table Destination Gateway Genmask Flags MSS Window irtt Iface alumni.ee.ncu.e * 255.255.255.255 UH 0 0 0 eth0 140.115.0.0 * 255.255.0.0 U 0 0 0 eth0 127.0.0.0 * 255.0.0.0 U 0 0 0 lo default pc-gate.ncu.edu 0.0.0.0 UG 0 0 0 eth0

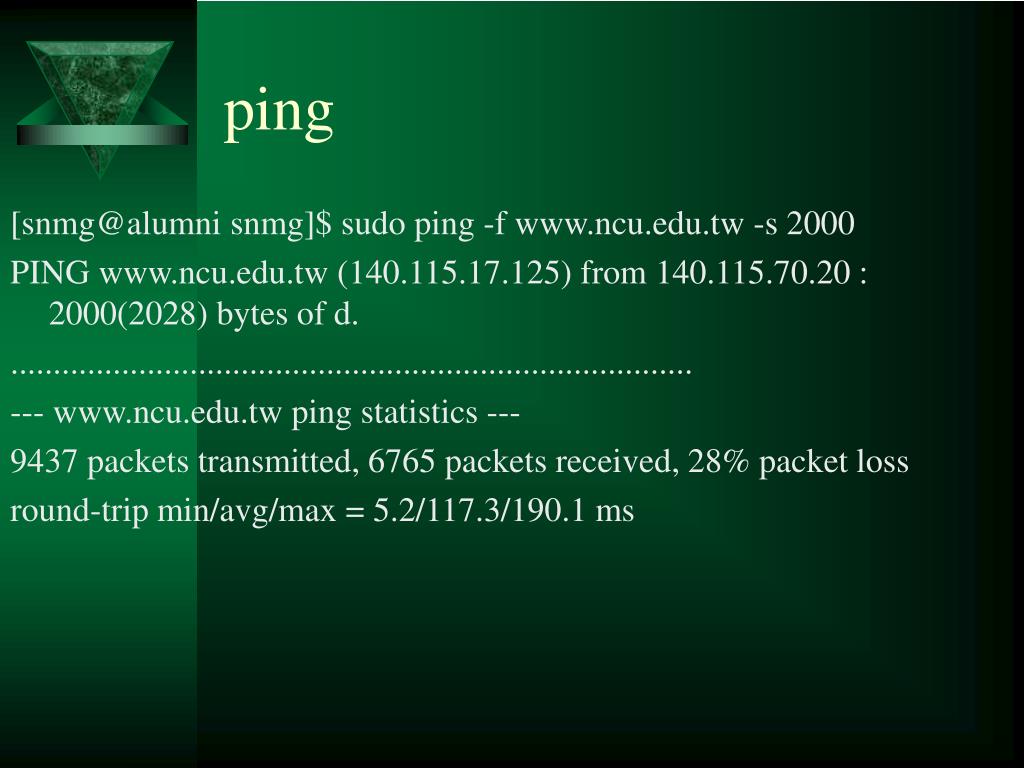

  17. ping [snmg@alumni snmg]$ sudo ping -f www.ncu.edu.tw -s 2000 PING www.ncu.edu.tw (140.115.17.125) from 140.115.70.20 : 2000(2028) bytes of d. ................................................................................ --- www.ncu.edu.tw ping statistics --- 9437 packets transmitted, 6765 packets received, 28% packet loss round-trip min/avg/max = 5.2/117.3/190.1 ms

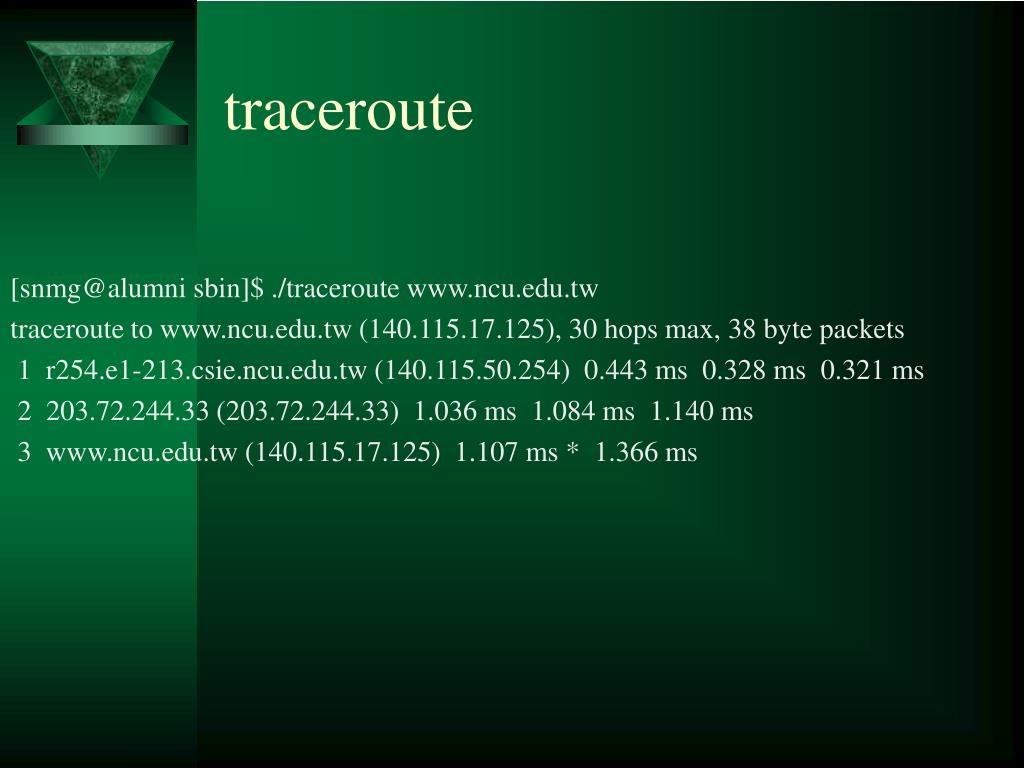

  18. traceroute [snmg@alumni sbin]$ ./traceroute www.ncu.edu.tw traceroute to www.ncu.edu.tw (140.115.17.125), 30 hops max, 38 byte packets 1 r254.e1-213.csie.ncu.edu.tw (140.115.50.254) 0.443 ms 0.328 ms 0.321 ms 2 203.72.244.33 (203.72.244.33) 1.036 ms 1.084 ms 1.140 ms 3 www.ncu.edu.tw (140.115.17.125) 1.107 ms * 1.366 ms

  19. arp [snmg@alumni /sbin]$ ./arp Address HWtype HWaddress Flags Mask Iface 219003.D13-219.ncu.edu. ether 00:00:1D:C8:92:EC C eth0 www.ncu.edu.tw ether 00:00:1D:C8:92:EC C eth0 pc-gate.ncu.edu.tw ether 00:00:1D:C8:92:EC C eth0 ns.ee.ncu.edu.tw ether 00:80:C8:6A:BA:DA C eth0 ns.csie.ncu.edu.tw ether 00:80:C8:F9:21:48 C eth0 snmg.csie.ncu.edu.tw ether 00:80:C8:EF:57:A7 C eth0

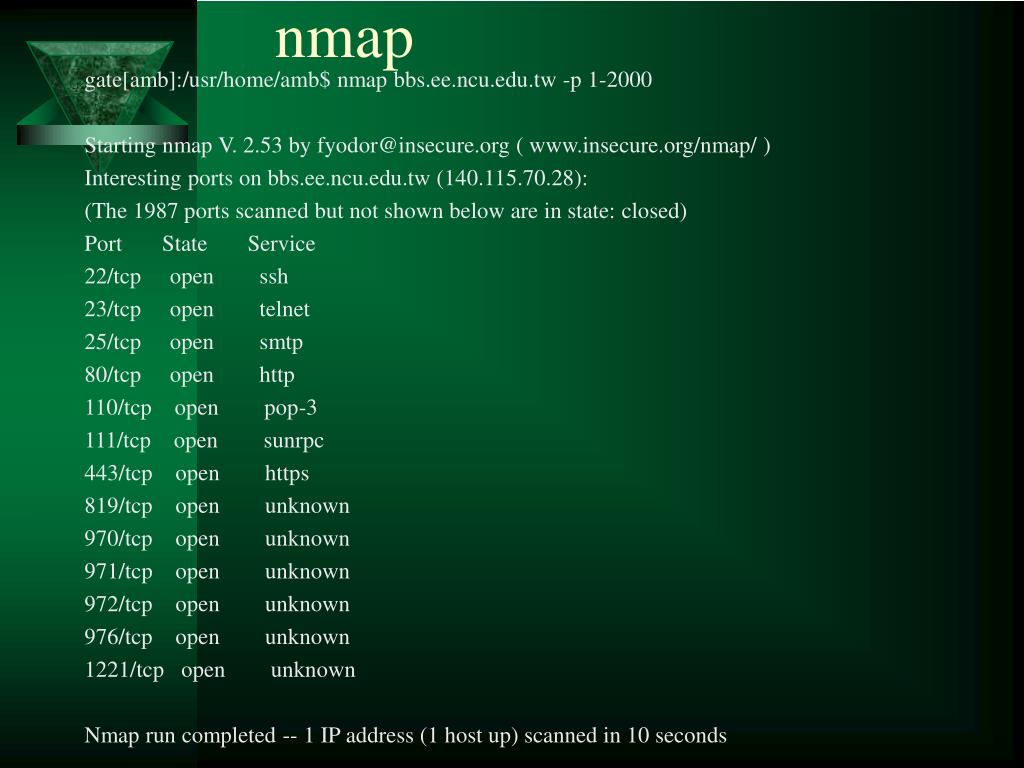

  20. nmap gate[amb]:/usr/home/amb$ nmap bbs.ee.ncu.edu.tw -p 1-2000 Starting nmap V. 2.53 by fyodor@insecure.org ( www.insecure.org/nmap/ ) Interesting ports on bbs.ee.ncu.edu.tw (140.115.70.28): (The 1987 ports scanned but not shown below are in state: closed) Port State Service 22/tcp open ssh 23/tcp open telnet 25/tcp open smtp 80/tcp open http 110/tcp open pop-3 111/tcp open sunrpc 443/tcp open https 819/tcp open unknown 970/tcp open unknown 971/tcp open unknown 972/tcp open unknown 976/tcp open unknown 1221/tcp open unknown Nmap run completed -- 1 IP address (1 host up) scanned in 10 seconds
