國立臺灣師範大學 99 學年度 「補助教學精進創新與專業社群」 成果報告

國立臺灣師範大學 99 學年度 「補助教學精進創新與專業社群」 成果報告. 物理實驗教學新器材與教材研發 轉動力學 光電物理. 成套採購 ( 昂貴 ). 普及 難. 進度 配合 難. 維修 難. 傳統實驗器材. 產 業元件或零件 ( 價格低廉、取得容易 ). 教學 普及. 配合 進度. 維修 容易. 新器材與教材研發. 原則： 組件化 標準化 產業化. 轉動實驗. ‧ 旋轉椅 ‧ 迴轉儀. 旋轉椅. ‧ 觀察 驗證 角動量守恆定律. 伸收手臂→改變轉動慣量. ‧ 觀察 驗證 角動量守恆定律. 角速率 大.

nitara
Télécharger la présentation

國立臺灣師範大學 99 學年度 「補助教學精進創新與專業社群」 成果報告

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

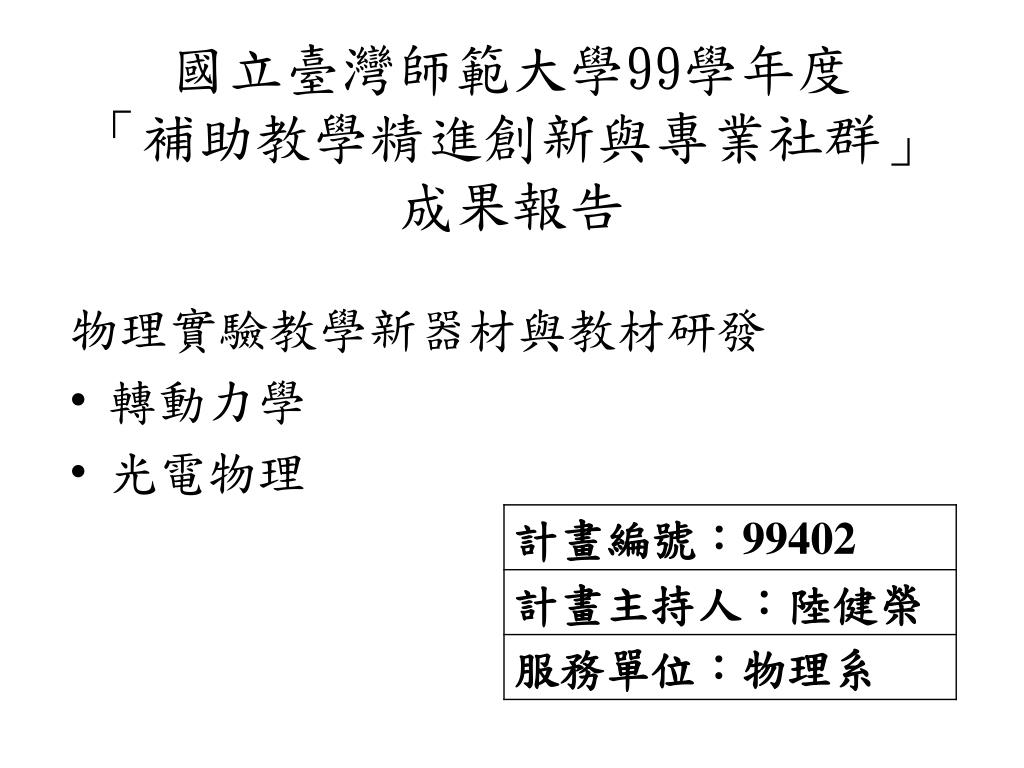

  1. 國立臺灣師範大學99學年度「補助教學精進創新與專業社群」成果報告 物理實驗教學新器材與教材研發 • 轉動力學 • 光電物理

  2. 成套採購 (昂貴) 普及難 進度 配合難 維修難 傳統實驗器材

  3. 產業元件或零件 (價格低廉、取得容易) 教學 普及 配合 進度 維修 容易 新器材與教材研發 • 原則： • 組件化 • 標準化 • 產業化

  4. 轉動實驗 ‧旋轉椅 ‧迴轉儀

  5. 旋轉椅 ‧觀察驗證角動量守恆定律

  6. 伸收手臂→改變轉動慣量 ‧觀察驗證角動量守恆定律 角速率大 角速率小 角速率小

  7. 翻轉迴轉儀→改變局部角動量 ‧觀察驗證角動量守恆定律 翻轉前 翻轉後 翻轉

  8. 旋轉椅構造 • 基座為10吋鐵輪 • 購自太原路 2.自製輪軸 3.自製木盒

  9. 旋轉椅底座側視圖

  10. 實驗室木椅 旋轉椅成品 • 原則： • 組件化 • 標準化 • 產業化

  11. 迴轉儀 輪椅的輪子 改裝伸縮 可調軸心 • 符合： • 組件化 • 標準化 • 產業化

  12. 進動 實驗

  13. 觀測進動測量迴轉儀轉動慣量 ω Ω b

  14. 章動、垂頭(Nutation) 進動Precession (自)轉動Rotation

  15. 光電物理：‧光偵測器‧二極體雷射 光偵測器 二極體雷射

  16. 光敏電阻 組件 遮光固定管 光敏電阻(電導) photoconductor

  17. 光敏電阻校正 光敏電阻(電導) photoconductor

  18. 光敏(電導)校正 電導校正曲線： Y = 0.0140 + 0.946 X - 0.353X2 光敏電阻

  19. 二極體雷射頭

  20. 二極體雷射組件 5V標準電源 二極體雷射3V 保護電阻 可變電阻

  21. 雷射光為部分偏振 Jmax：最大電場 (光強度) Jmin：最小 光強度 部分偏振 自然光 均勻偏振 線偏振

  22. 雷射光的部份偏振比例 Jmax:最大光強度 Jmin:最小光強度

  23. 光強度 J 對 電導 C Jmax 強度J 強度 Jmin Cmax Cmin 電導 C (1/kΩ)

  24. 雷射光的偏振比例 Jmax:最大光強度 Jmin:最小光強度

  25. 雷射量子效率： 每一個電子產生一個光子的機率 n型半導體導帶邊 p型半導體價帶邊

  26. 雷射量子效率計算

  27. 雷射量子效率實驗 二極體雷射 光偵測器 串聯電流計

  28. 光導體電導C 對 雷射電流I 光強度↓光功率↓光子數量 雷射電流→電子數量

  29. 雷射量子效率計算

  30. 波動光學實驗(干涉，繞射…) 光柵 元件 二極體雷射 觀測屏幕 或偵測器

  31. 幾何光學 調焦透鏡的 焦距測量

  32. 基本測量 調焦螺距測量

  33. 原則：組件化、標準化、產業化例：霍爾磁場感測阻件原則：組件化、標準化、產業化例：霍爾磁場感測阻件 霍爾磁場感測IC 5V、12V 標準電源 輸出端 接電表

  34. 總結 依據： 組件化、標準化、產業化 原則 完成： • 轉動力學 • 光電物理 教學新器材與教材研發

  35. 感謝聆聽
