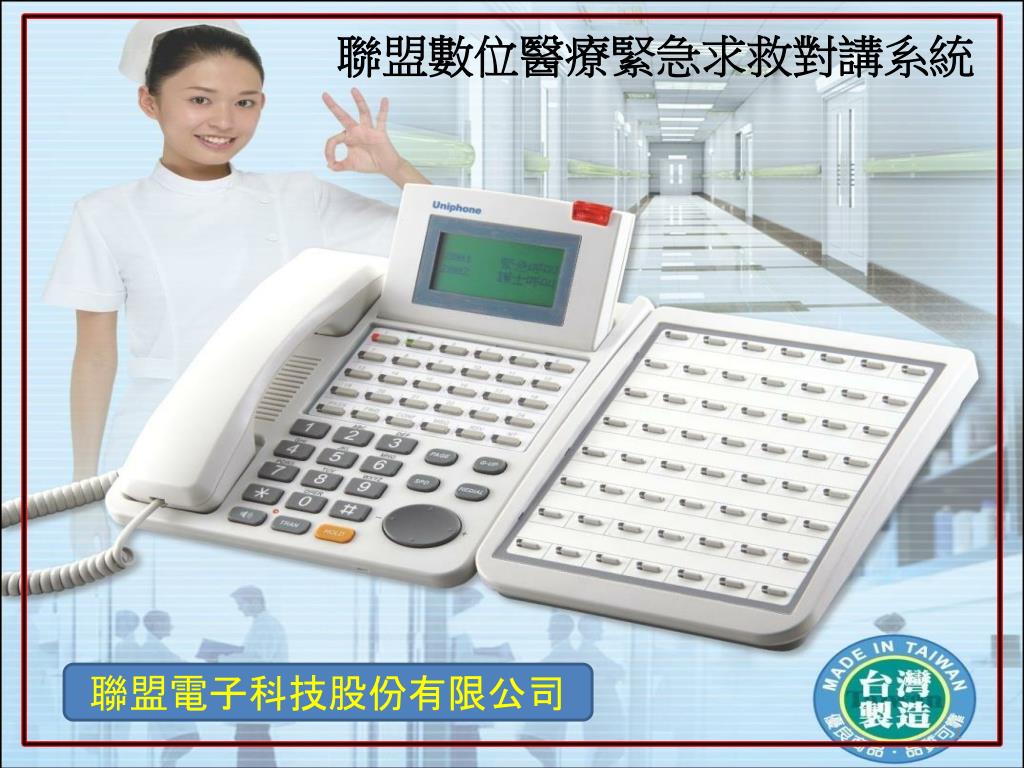

  1. 聯盟數位醫療緊急求救對講系統 聯盟電子科技股份有限公司

  2. UD-885 數位醫療求救/緊急對講系統

  3. 專業研發.技術領先.在台製造. 品質可靠 數位醫療求助及緊急求救系統介紹: 目前有一些單位或醫療院所對於醫療求助及緊急求救的 需求日益增多,而客戶的要求也越來越不同,更有一些較小的 單位希望能將行政電話與醫療求救或緊急求救系統相結合,於 是聯盟經過深思熟慮後開發出這套系統。 醫療求救及緊急求救系統運用介紹: 1‧綜合醫院之急診室 2‧綜合醫院之住院病房 3‧老人安養中心 4‧洗腎中心 5‧骨科復健中心 6‧醫院公共廁所緊急求救 7‧學校公共廁所緊急求救 8‧學校公共區域緊急求救 9 ‧一般單位公共區域緊急求救

  4. 專業研發.技術領先.在台製造. 品質可靠 系統容量彈性擴充 160床…………………………………… 1024床

  5. 專業研發.技術領先.在台製造. 品質可靠 數位醫療緊急求救系統特色介紹: 1. 各值機站可相互直撥並於離峰期間可跟隨移轉,可顯示不同區緊急呼叫之 號碼,另具可與遠端主機透由網路介面(VoIP卡)執行如分區跟隨轉移及相 互直撥等功能。 2. 各裝置間採用數位模組化設計,音質清晰,動作反應迅速。 3. 獨立兩線式架構,無並接配線之缺點(單一台故障不會影響其它裝置)。 4. 可由系統直接修改緊急呼叫器的號碼與等級,不須在緊急呼叫器上做任何修 改,並且方便操作人員使用。 5. 可選購內建PSTN界面,可透過一般電信局外線或與院內現有電話系統連接, 讓本系統一機多用。 6. 可同時對單一、群體、全體緊急呼叫器廣播呼叫且有前後奏廣播提示音。 7. 一般呼叫可採用應答取消或現場取消模式,緊急呼叫(浴廁呼叫)可設為現場 取消模式。 8. 一般呼叫時號碼可同時多筆顯示在值機台與走廊顯示器上,如遇緊急呼叫 時顯示會優先於一般呼叫。

  6. 專業研發.技術領先.在台製造. 品質可靠 數位醫療緊急求救對講系統設備介紹: ◆型號:NC-001DPM1(ABS 面板病床呼叫器 ) ◆ 中英文標示獨立呼叫鈕及解除鈕並有LED指示燈顯示功能。 ◆內含喇叭、隱藏式麥克風及放大器等可供全雙工對講設計。 ◆標準快速連接頭與面板消除鈕設計符合制式標準固定孔。 ◆呼叫延長線脫落脫自動呼叫護理站值機台警訊功能。 ◆可外接呼叫延長線EL-001M1(麥克風插頭/數位)。 ◆接數位埠(STA 1B+1D) ◆型號:NC-002DSM1 ( 不鏽鋼面板病床呼叫器 ) ◆ 中文標示獨立呼叫鈕及解除鈕並有LED指示燈顯示功能。 ◆內含喇叭、隱藏式麥克風及放大器等可供全雙工對講設計。 ◆標準快速連接頭與面板消除鈕設計符合制式標準固定孔。 ◆呼叫延長線脫落自動呼叫護理站值機台警訊功能。 ◆可外接呼叫延長線EL-001M1(麥克風插頭/數位)。 ◆接數位埠(STA 1B+1D)。

  7. 專業研發.技術領先.在台製造. 品質可靠 ◆型號:NC-001DPJ1(ABS 面板病床呼叫器 ) ◆ 中英文標示獨立呼叫鈕及解除鈕並有LED指示燈顯示功能。 ◆內含喇叭、隱藏式麥克風及放大器等可供全雙工對講設計。 ◆標準快速連接頭與面板消除鈕設計符合制式標準固定孔。 ◆呼叫延長線脫落脫自動呼叫護理站值機台警訊功能。 ◆可外接呼叫延長線EL-001J1(母銅插頭/數位)。 ◆接數位埠(STA 1B+1D) ◆型號:NC-002DSB1( 不鏽鋼面板病床呼叫器 ) ◆中文標示獨立呼叫鈕及解除鈕並有LED指示燈顯示功能。 ◆內含喇叭、隱藏式麥克風及放大器等可供全雙工對講設計。 ◆標準快速連接頭與面板消除鈕設計符合制式標準固定孔。 ◆接數位埠(STA 1B+1D)。

  8. 專業研發.技術領先.在台製造. 品質可靠 ◆型號:EC-003B& EC-003BD( 浴廁緊急按鈕 ) ◆警示燈(紅色燈號)/取消或呼叫按纽(黃色按鍵)。 ◆尼龍繩含緊急標示拉把。 ◆可搭配UD-88521A門燈控制器或單機卡( 須具極性反轉功能 )。 ◆符合制式標準固定孔。 ◆型號:PL-002A & PL-002AD (LED燈)( 呼叫面板 –按鈕式 ) ◆警示燈(紅色燈號) 。 ◆單鈕(紅色按鍵)。 ◆可搭配UD-88521A門燈控制器或單機卡(須具極性反轉功能)。 ◆符合制式標準固定孔。 ◆型號:PL-002M & PL-002MD (LED燈)( 呼叫面板—呼叫延長線 ) ◆警示燈(紅色燈號) 。 ◆連接呼叫延長線EL-001M1(麥克風插頭)。 ◆可搭配UD-88521A門燈控制器或單機卡(須具極性反轉功能) 。 ◆符合制式標準固定孔。

  9. 專業研發.技術領先.在台製造. 品質可靠 ◆型號:USK-24TDHF C4( 全數位中文顯示型護理站值機台 ) ◆ 四行中文背光顯示幕,桌上型或壁掛型值機台。 ◆可搭配病床呼叫顯示面板,方便單鍵呼叫與監看所有病床狀況。 ◆ 24組雙色燈可彈性功能鍵及6組雙色燈指示功能鍵。 ◆可依需求安裝一台或多台護理站值機台。 ◆型號:UD DSS56-3 ◆每台護理站值機台可擴充3台病床呼叫顯示面板。 ◆每台病床呼叫顯示面板有56鍵高亮度三色LED。 ◆方便單鍵呼叫與監看所有病床狀況。 ◆型號:DP-104A( 走廊顯示器 ) ◆單面4碼,字高10公分。 ◆待機時可顯示時鐘。 ◆一般呼叫時輪流顯示,如遇緊急呼叫時優先顯示(含警示音)。 ◆依現場或實際需求採壁掛或吸頂安裝。

  10. 專業研發.技術領先.在台製造. 品質可靠 ◆型號:DHU-A1 (單機型緊急對講機) ◆二芯有極性配線。 ◆單鍵按鈕呼叫。 ◆內含喇叭及麥克風。 ◆可接單機埠。 ◆型號:DL-001B( 高亮度LED雙色門燈 ) ◆雙色門(紅黃色)燈設計,DC 12V/80mA。 ◆燈罩可外部直接拆裝式設計。 ◆採用省電高亮度LED。 ◆型號: DL-003A ◆單色警示門燈。 ◆警報音量110db ,DC 12V/250mA。 ◆搭配UD-88521A/UD88523A門燈控制器。

  11. 專業研發.技術領先.在台製造. 品質可靠 數位醫療緊急求救對講功能: 值機台 雙色門燈 走廊顯示器 緊急呼叫器 ◆ 一般呼叫為 [特定振鈴音],緊急呼叫為 [短促振鈴音] ◆ 搭配 螢幕型無線電話機 可顯示 [來電號碼 ] ◆可依 [ 日間/夜間 ] 自動切換 各緊急呼叫器音量大小聲 ◆可搭配使用 [門口機型對講機] 及 [緊急壓扣] 呼叫 11

  12. 專業研發.技術領先.在台製造. 品質可靠 值機台 • ◆ 中文背光螢幕 , 可顯示 來電分機或 中文姓名 • ◆ 8102分機 呼叫 , • ◆ 8105分機 呼叫 , • ◆ 8105浴廁 呼叫 , 則顯示 螢幕顯示 8102 一般呼叫 螢幕顯示 8105 一般呼叫 8105緊急呼叫 12

  13. 專業研發.技術領先.在台製造. 品質可靠 緊急呼叫搭配門燈控制器配線圖: 無對講式: 單機卡 T端 黑 單機卡 R 端 紅 接單機卡的接地點 紅色(緊急呼叫鈕) 綠色(緊急呼叫鈕) 黑色 (緊急燈號 ) 黃色 (緊急燈號) 藍色( 緊急取消鈕 ) 藍色( 緊急取消鈕 ) + +12V (UD88523 V+) 白色( 緊急取消鈕 ) - GND (UD88523 V-) 白色( 緊急取消鈕 ) 接單機迴路的第一腳

  14. 專業研發.技術領先.在台製造. 品質可靠 緊急呼叫搭配門燈控制器配線圖: 有對講式: 單機卡 T端 黑 單機卡 R 端 紅 + +12V (UD88523 V+) - GND (UD88523 V-)

  15. 專業研發.技術領先.在台製造. 品質可靠 走廊顯示器控制盒配線圖 走廊顯示器 紅 DC 12V 綠 Max 10~100m Max 10~100m 走廊顯示器 走廊顯示器控制盒 黃 交換機 黑 DC 12V 紅 綠 紅 綠 ( 數位分機PORT ) Max 200m
