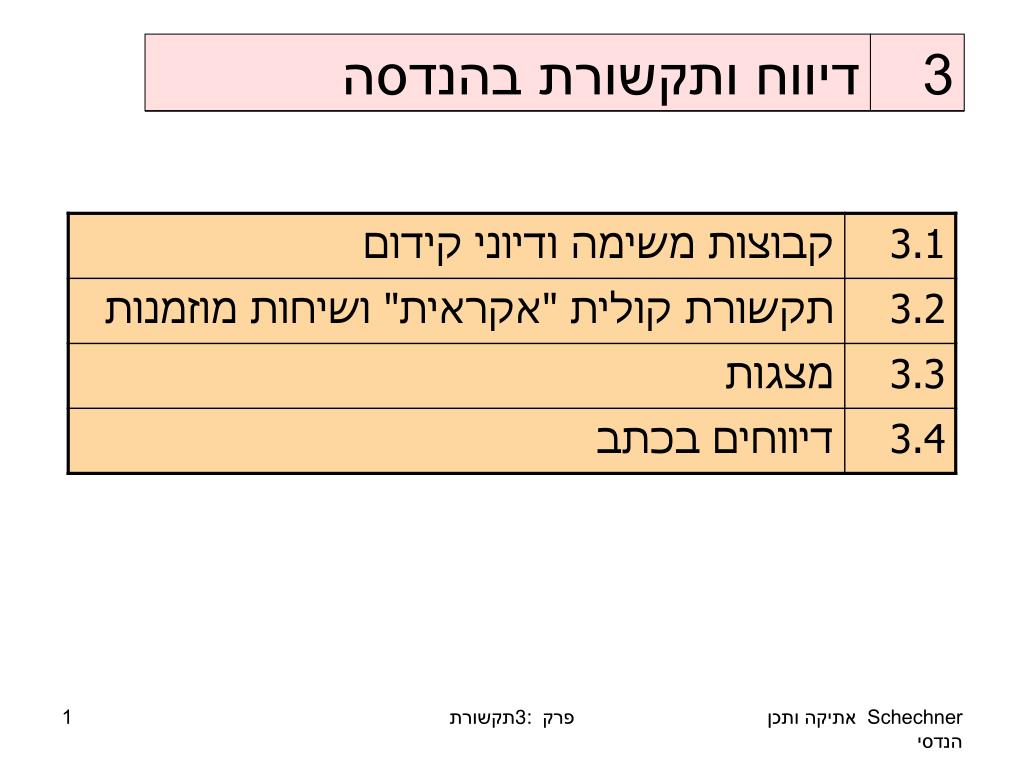

  1. דיווח ותקשורת בהנדסה 3 פרק 3: תקשורת

  2. Anode Cathode Electrolyte Mechanic Design Review Design Review Electronic Compu. Con. Electrospinning Compu. Con. Plating קבוצות משימה/פרויקט קבוצת אנשים שעליהם מוטלת משימה. מתפרקת עם סיום המשימה מוביל ומובל שינוי הרכבים אנושיים פסיכולוגיה וסוציולוגיה של קבוצות סכנה: פסיכולוגיה של העדר פרק 3: תקשורת

  3. סקרי תיכון Design Review 1 - תתכונן. (תוך התייעצות עם הממונה) 2 - צניעות. אל תדבר אם אתה לא בטוח שזה יתרום 3 - אם עליך להגיש חומר כתוב, תגיש עבודה מושלמת 4 - אם אתה מציג: מצגת מושלמת 5 - צור קשר עם בעל הנושא המעניין אותך פרק 3: תקשורת

  4. "אקראית": לא לעשות "אמבושים" שיחה מוזמנת: כתוב כמה שאפשר, השתמש בדוא"ל פרק 3: תקשורת

  5. מצגות 3.3 1 - חשיבות גדולה: הרבה החלטות מתקבלות בגלל הצגה נכונה 2 – בתחילת הדרך רצוי להמנע משאילות בתוך המצגת. להשאיר לשאילות בסוף. "יש לי את זה בחומר בהמשך..." 3 – השאילות חשובות ביותר. מלבנות נקודות בתכן, מאירים בעיות הנראות כלא מטופלות ע"י השואל 4 - אלו לא שאילות של מבחן, של מרצה שחייב לתת ציון. אלו שאילות עם כוונות טובות, לצור מערכת יותר טובה 5 – זאת הבמה שבואתה נשפט כמהנדס. להכין עד הפרט האחרון. לבצע שיפורים, לעשות חזרות. להשתמש באנגלית תקנית פרק 3: תקשורת

  6. 6 – לא לעבור את הזמן המוקצב. מעיד על חוסר יכולת לארגן מחשבות בצורה ברורה בזמן שהוקצב לך. זהו מבחן ב-"תכן הנדסי". 7 - אם נוצר צורך בזמן נוסף, באישור של יושב הראש, מותר להעריך. (עדיין משאיר טעם רע אצל הקולגים). 8 - מספר את השקפים. תקדיש דקה לכל שקף. 9 - מצגת מורכבת מראשי פרקים. לא רושמים כל מילה ומילה שאומרים. 10 – הימנע מלהקריא את החומר מהכתוב בשקף. השקף הוא תזכורת קצרה לנאמר בהרצאה. פרק 3: תקשורת

  7. 11 - הימנע משימוש מילים מיותרות, בכתב ובדיבור כמו: "בעצם", "כאילו", "למעשה", "לדעתי" בדוק אם המשמעות נשמרת אחרי מחיקת מילים. 12 – בשאילות, אם השואל לא מוכר לקהל, בקש את שמו ותהיה אתה המציג. 13 – בשאילות, חזור על השאילה, לבדוק אם הבנת מה השאילה. 14 – בשאילות/הערות המוסיפות לתכן, תודה למאיר 15 - בשאילות שאינך יודע לענות במקום, רשום ותבטיח לחזור לכולם במייל אחרי בדיקה. קיים את הבטחה הזאת. 16 - מצגת קבוצתית: לקבוע מי עונה על השאילות. הוא מעביר זכות הדיבור בין נציגי הקבוצה. פרק 3: תקשורת

  8. 17 - התאם את המצגת לקהל 18 – אם לא מציגים אותך: הצג את עצמך בתחילת ההרצאה 19 - ציין את מטרת ההרצאה ותאריך קיומה 20 - שנה אנטונציה 21 - שנה מקום העמידה 22 – השתמש בטבלאות, גרפים, נוסחאות, סימוכין (ממוספרים?, עם שם, יחידות, ופירוש). 23 - דבר על מה שאתה חייב לדבר, מה שאתה עשיתה ותרמת פרק 3: תקשורת

  9. 24 – השתמש ב-Power Point • פונטים Tahoma ו-Ariel מינמום 24 • רקע בהיר • אותיות בשחור • זאת מצגת הנדסית. לא שיווקית. • 25 - תגיש : • מה אתה עומד לומר • אמור זאת • סכם מה שאמרת פרק 3: תקשורת

  10. ראה פרוטוקול של ניסוי 29 April 09 האם עבר זמנו? הגנה פטנטית 4 נקודות • איזה התקדמות הושגה בתקופת הדיווח? • האם הפרויקט יושלם בזמן? • האם נתקלת בבעיות בלתי צפויות? • מה צפוי בתום תקופת הדיווח הקרובה? פרק 3: תקשורת

  11. פרוטוקול של ניסוי: שימוש ב- Excel פרק 3: תקשורת

  12. פרק 3: תקשורת

  13. מיספור עמודים טבלאות שרטוטים נוסחאות סימוכין מבנה כללי של דיווח טכני מסכם (דומה למאמר, אבל מרווח) פרק 3: תקשורת

  14. Proceedings of FUELCELL2005 Third International Conference on Fuel Cell Science, Engineering and TechnologyMay 23-25, 2005, Ypsilanti, Michigan FUELCELL2005-74029 GLUCOSE FUELED ALKALINE FUEL CELL Pinchas Schechner Eugenia Bubis Ort Braude College Electronics and Electrical Engineering Dept. Carmiel, Israel pschechner@013.net.il jbubis@netvision.net.il Lea Mor Ort Braude College Biotechnology Engineering Dept. Carmiel, Israel leamoril@yahoo.com פרק 3: תקשורת

  15. שימוש בטבלה עוקף מיספור Dewey פרק 3: תקשורת

  16. שיעורי בית: 1 - מצא תקציר של מאמר. ספור את המילים. סמן את מרכיבים. 2 - פרט את התכנים של דף השער בספר סיכום עבודת ההתמחות בתכן הנדסי 3 - מצא מבוא של מאמר. הדפס. סמן את המרכיבים פרק 3: תקשורת

  17. We report measurements performed in a membraneless Alkaline Fuel Cell, developed by the Fuel Cell Research Lab. of the Hong Kong University, using glucose as fuel and KOH as electrolyte. The anode has incorporated platinum particles and operated at room temperature. Measurements were done at different concentrations of glucose. Open Circuit Voltage, Polarization Curves and Power Density as function of Current Density of the Fuel Cell are reported. The maximum Power Density reached was 0.61 mW/cm2 when the Current Density was 2.13 mA/cm2 and the measured Open Circuit Voltage was 0.771 V. These results were obtained with initial concentrations of 0.87 M for KOH and 0.89 M glucose. We report measurements performed in a membraneless Alkaline Fuel Cell, developed by the Fuel Cell Research Lab. of the Hong Kong University, using glucose as fuel and KOH as electrolyte. The anode has incorporated platinum particles and operated at room temperature. Measurements were done at different concentrations of glucose. Open Circuit Voltage, Polarization Curves and Power Density as function of Current Density of the Fuel Cell are reported. The maximum Power Density reached was 0.61 mW/cm2 when the Current Density was 2.13 mA/cm2 and the measured Open Circuit Voltage was 0.771 V. These results were obtained with initial concentrations of 0.87 M for KOH and 0.89 M glucose. 108 words • מטרת הסיכום • Methodology • תוצאות עיקריות Bubis E., L. Mor, V. Kaufman, P. Schechner and K. Hemmes, "Saccharide Fuel Cells with Platinum Particles Anode", 23rd IEEE Convention of Electrical and Electronics Engineers in Israel, pp. 350 - 353, 2004. פרק 3: תקשורת

  18. פרק 3: תקשורת

  19. חלוקת הפרקים לפי שיטת Dewey Dewey Decimal Classification ((DDCDewey Decimal System שימוש בנקודות. לא ב"תוכן העניינים" הבחנה לפי הדגשה, קוו תחתוןושיפוע. מקובל במאמרים, ללא מיספור לפעמים הבחנה לפי גודל האות פרק 3: תקשורת

  20. רשימת מונחים: אלפאביתי לטיני, ובהמשך אלפאביתי יווני יחידות A - Electrode surface, [cm2] [glu]0- Initial glucose concentration, [M] JL - Current density at VD, [mA/cm2] L - Gap between electrodes, [cm] OCV- Open Circuit Voltage, [V] PD(J) - Power density as function of current density, [W/cm2] PPD- Peak Power Density, [mW/cm2] RFC - Internal fuel cell resistance, [W] RL - Load resistor, [W] VD - Fuel cell voltage at the disconnection instant V(J) - Polarization curve Dt - Closed circuit time period [s] rFC- Specific internal resistivity of the electrolyte/fuel solution, [W·M-1·m] rc - Specific internal resistivity, [W·M-1·m] Bubis E., L. Mor, N. Sabag, Z. Rubin, U. Vaysban , K. Hemmes and P. Schechner,"Electrical Characterization of a Glucose-Fueled Alkaline Fuel Cell", Fourth International ASME Conference on Fuel Cell Science, Engineering and Technology,8 pages, 2006 פרק 3: תקשורת

  21. לא מרשם, זאת דוגמה פרק 3: תקשורת

  22. עיקר הדו"ח להתחיל מכאן את הכתיבה פרק 3: תקשורת

  23. Experimental (מערך ניסוי ומהלך ניסוי) תיאור סכמתי מערך הניסוי תיאור מכלולים ותיפקודם מהלך הניסוי פרק 3: תקשורת

  24. Figure 1. Schematic description of the electrospinning system with the horizontally-rotating fiber collector. Figure 2. Schematic of the fuel cell and the experimental setup. Schechner P., E. Kroll, E. Bubis, S. Chervinsky and E. Zussman, "Silver-plated Electrospun Fibrous Anode for Glucose Alkaline Fuel Cells", Journal of The Electrochemical Society, 154, 9, 2007. פרק 3: תקשורת

  25. מספר שורות סיכום מבוססות על: • הניתוח ו- • התוצאות • מספר שורות סיכום מבוססות על: • המסקנות לפעמים מאחדים פרק 3: תקשורת

  26. http://journaltool.asme.org/Content/AuthorResources.cfm References Within the text, references should be cited in numerical order according to their order of appearance. The numbered reference citation within text should be enclosed in brackets. Example: It was shown by Prusa [1] that the width of the plume decreases under these conditions. In the case of two citations, the numbers should be separated by a comma [1,2]. In the case of more than two references, the numbers should be separated by a dash [5-7]. פרק 3: תקשורת

  27. References Within the text, references should be cited by last name of each author and his initials, followed with the year of publicationin parenthesis. Example: It was shown by Prusa (1998) that the width of the plume decreases under these conditions. or: It was shown [Prusa, 1998] that the width of the plume decreases under these conditions. מעיד על המורכבות של העבודה פרק 3: תקשורת

  28. List of References.References to original sources for cited material should be listed together at the end of the paper; footnotes should not be used for this purpose. References should be arranged in numerical order according to the sequence of citations within the text. Each reference should include the last name of each author followed by his initials ASME רוב העולם List of References.References to original sources for cited material should be listed together at the end of the paper; References should be arranged in alphabetical order according to the last name of the author and his initials, followed with the year of publication. המחלקה לחשמל ואלקטרוניקה פרק 3: תקשורת

  29. Journal articles and papers in serial publications • last name of each author followed by their initials • year of publication • full title of the article in quotes, title capitalization • full name of the publication in which it appears • volume number (if any) in boldface (Do not include the abbreviation, "Vol.“) • issue number (if any) in parentheses (Do not include the abbreviation, “No.”) • inclusive page numbers of the article (include “pp.”) [1] Ning, X., and Lovell, M. R., 2002, “On the Sliding Friction Characteristics of Unidirectional Continuous FRP Composites,” ASME J. Tribol., 124(1), pp. 5-13. פרק 3: תקשורת

  30. Individual conference papers, papers in compiled conference proceedings, or any other collection of works by numerous authors • last name of each author followed by their initials • year of publication • full title of the cited paper in quotes, title capitalization • individual paper number (if any) • full title of the publication in italics • initials followed by last name of editors (if any), • followed by the abbreviation, “eds.” • publisher • city of publication • volume number (if any) in boldface if a single number, • include, “Vol.” if part of larger identifier (e.g., “PVP-Vol. 254”. • inclusive page numbers of the work being cited (include “pp.)” פרק 3: תקשורת

  31. Theses and technical reports • last name of each author followed by their initials • year of publication • full title in quotes, title capitalization • report number (if any) • publisher or institution name, city Tung, C. Y., 1982, “Evaporative Heat Transfer in the Contact Line of a Mixture,” Ph.D. thesis, Rensselaer Polytechnic Institute, Troy, NY פרק 3: תקשורת

  32. Textbooks and monographs • last name of each author followed by their initials • year of publication • full title of the publication in italics • publisher • city of publication • inclusive page numbers of the work being cited • (include “pp.”) • chapter number (if any) at the end of the citation • following the abbreviation, “Chap.” פרק 3: תקשורת

  33. ציון מקורות (סימוכין) הוא העקרון האתי החשוב ביותר בהנדסה "כל האומר דבר בשם אומרו מביא גאולה לעולם" אמר רבי אלעזר אמר רבי חנינא, הגמרא ה"מנפח" שני עבריינים הפלגיאטור פרק 3: תקשורת
