  1. 建筑识图教程

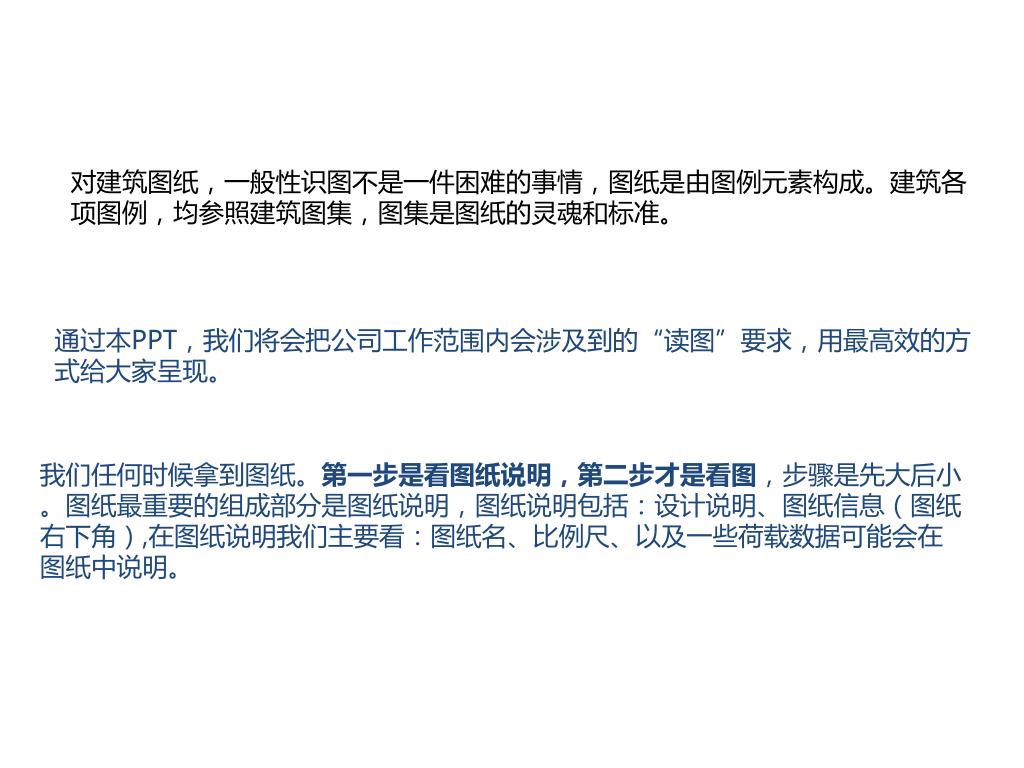

  2. 说 明 对建筑图纸，一般性识图不是一件困难的事情，图纸是由图例元素构成。建筑各项图例，均参照建筑图集，图集是图纸的灵魂和标准。 通过本PPT，我们将会把公司工作范围内会涉及到的“读图”要求，用最高效的方式给大家呈现。 我们任何时候拿到图纸。第一步是看图纸说明，第二步才是看图，步骤是先大后小。图纸最重要的组成部分是图纸说明，图纸说明包括：设计说明、图纸信息（图纸右下角）,在图纸说明我们主要看：图纸名、比例尺、以及一些荷载数据可能会在图纸中说明。

  3. 建筑物分类 按其使用功能上的不同可分为： 工业建筑（厂房、动力车间等） 建筑物 农业建筑（谷仓、拖拉机站等） 居住建筑（住宅、公寓等） 民用建筑 公共建筑（学校、商场等）

  4. 建筑物分类 各类建筑仅在使用要求、空间组合、外形处理、结构形式、规模大小等方面各不相同，但构成房屋建筑的基本构件大体相同，这些构件在房屋结构中发挥各自的作用。

  5. 什么是建筑图纸 房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。 分类一： 建筑施工图 主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工。简称“建施”。 分类二： 结构施工图 主要表示承重构件结构的布置、构件类型及构造和做法等。在这两类图纸中又各自分成两种表达形式。简称“结施”。

  6. 什么是建筑图纸 建筑施工图 结构施工图 表示整体的图纸 表示整体的图纸 完整图纸包含元素 总平面图 施工总说明 平面图 立面图 剖面图 基础平面图 楼层结构平面图 屋顶结构平面图等 设计总说明 建筑施工图 结构施工图 建筑装修图 设备施工图 表示局部的图纸 表示局部的图纸 基础详图 钢筋混凝土梁 板 柱等结构详图 屋架详图等 如楼梯详图 门窗详图等

  7. 绘图基本原理 5 详图编号 8 详图所在图纸的编号 1、建筑施工图中的图样是依据正投影法原理绘制的。所以看图的时候一定要清楚：看到是哪个地方的图？有什么用？ 2、房屋的平、立、剖面图采用小比例绘制，对无法表达清楚的部分，采用大比例绘制的建筑详图来进行表达。之间通过索引符号和详图符号联系。 3、房屋构、配件以及所使用的建筑材料均采用国标规定的图例或代号来表示。 4、为了使建筑施工图中的各图样重点突出、活泼美观，采用了多种线型来绘制。

  8. 看图步骤 一幢房屋从施工到建成，需要有全套房屋施工图作指导。阅读这些施工图时应按图纸目录顺序即总说明、建施、结施、设施，要先从大的方面看，然后再依次阅读细小部分，即先粗看后细看。

  9. CAD图纸

  10. CAD介绍 AutoCAD（Auto Computer Aided Design）是美国Autodesk公司首次于1982年生产的自动计算机辅助设计软件，用于二维绘图、详细绘制、设计文档和基本三维设计。现已经成为国内广为流行的工程绘图工具。 *Autocad的LOGO *常见CAD工程图纸文件格式（DWG文件后缀）

  11. 进入介绍CAD之前，我们需要明白的几个CAD原理。进入介绍CAD之前，我们需要明白的几个CAD原理。 1.CAD中图像是矢量图形，CAD中的任何点、线都可以无限的放大。 2.CAD显示的是平面投影图形，我们可以理解CAD文件内的图像是建立在一个无穷的 正交直角坐标系里，所以图形里的任何一个点或者线段都能通过坐标（XXX，xxx）描述。 3.CAD的任何一个点或者线都可以查出它的位置和长度，但是需要按步骤完成，如果数据不能显示，一定是我们操作的过程中没有给到CAD适合的指令。

  12. CAD基本操作 ↑放大 ↓缩小 中键按住是拖动屏幕 快速功能 选择

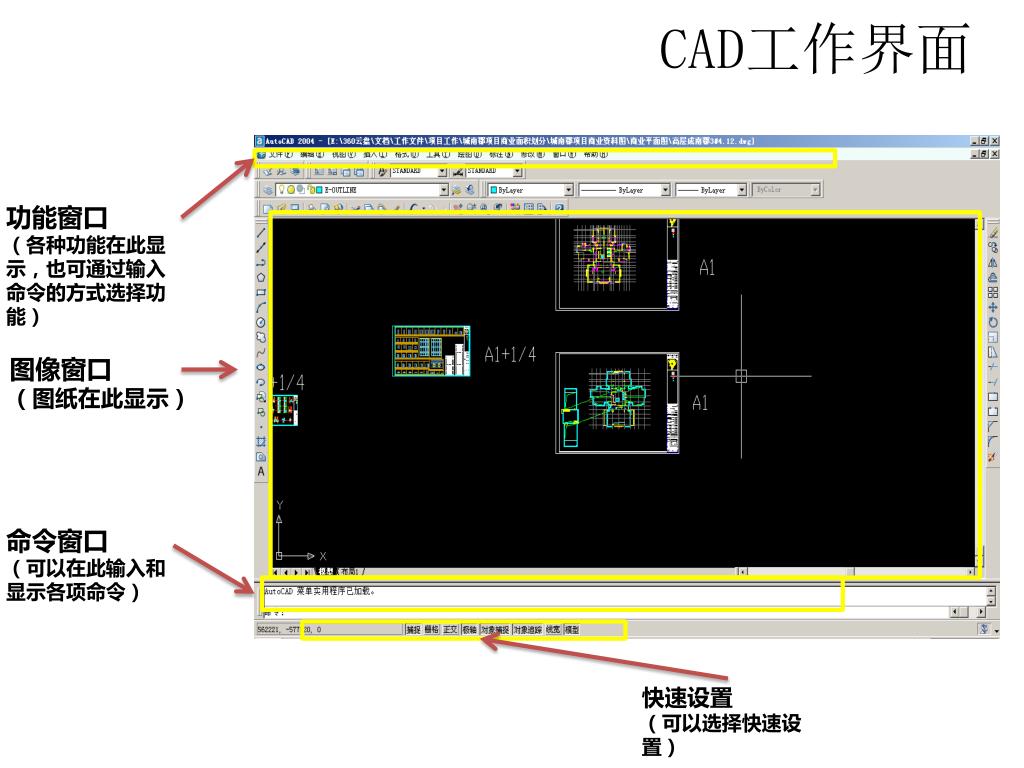

  13. CAD工作界面 功能窗口 （各种功能在此显示，也可通过输入命令的方式选择功能） 图像窗口 （图纸在此显示） 命令窗口 （可以在此输入和显示各项命令） 快速设置 （可以选择快速设置）

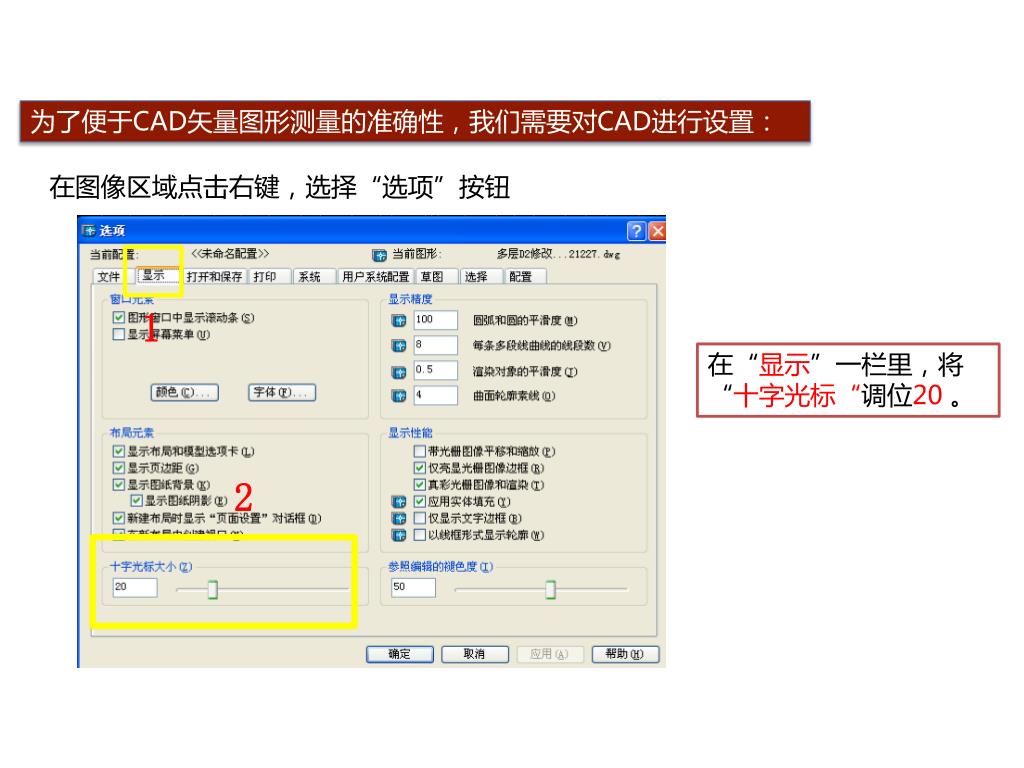

  14. CAD设置 为了便于CAD矢量图形测量的准确性，我们需要对CAD进行设置： 在图像区域点击右键，选择“选项”按钮 1 在“显示”一栏里，将“十字光标“调位20。 2

  15. CAD设置 同上 3 在“打开和保存”一栏里，将自动保存调位”5 ”。 最后点击“确定“。 最后

  16. CAD设置 在快速设置区域内中“捕捉”按钮上点击右键，选择“设置”按钮 2 1

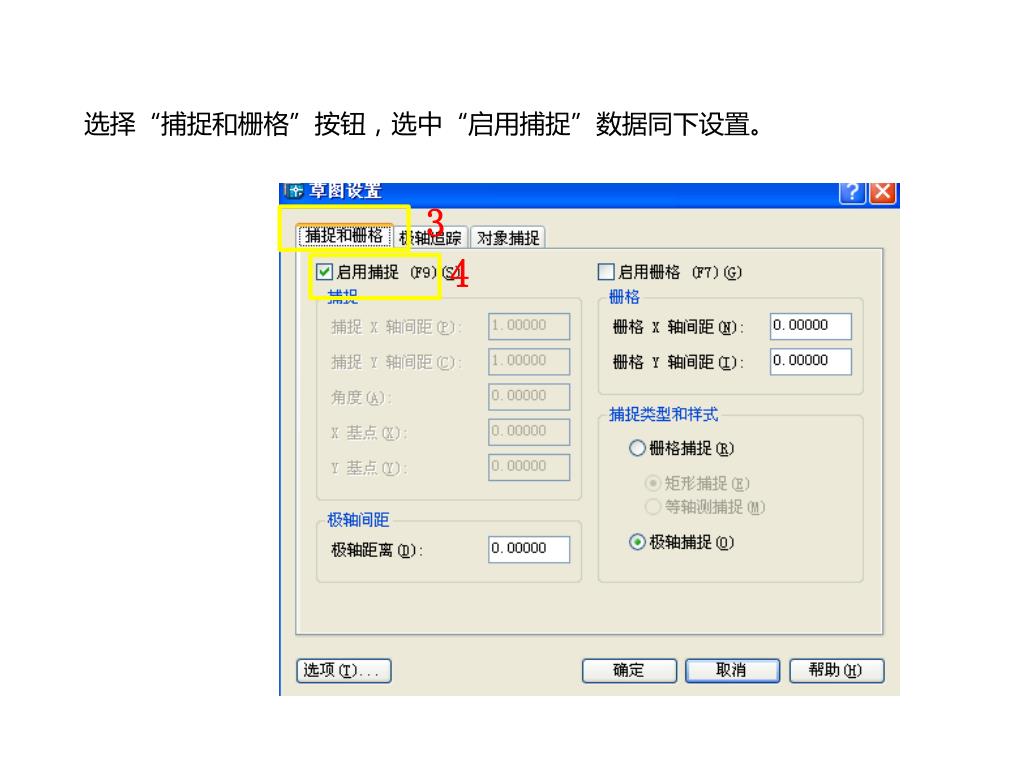

  17. 选择“捕捉和栅格”按钮，选中“启用捕捉”数据同下设置。选择“捕捉和栅格”按钮，选中“启用捕捉”数据同下设置。 3 4

  18. 选择“极轴追踪”按钮，选中“启用极轴追踪”数据同下设置。选择“极轴追踪”按钮，选中“启用极轴追踪”数据同下设置。 5

  19. 选择“对象捕捉”按钮，选中“全部选择”数据同下设置。最后点击“确定“。选择“对象捕捉”按钮，选中“全部选择”数据同下设置。最后点击“确定“。 6 7 通过以上的设置，我们在进行测量的时候，可以准确的定位各种的点，极大的提高了我们点的准确性。在下面的测量中，我们将会用到。

  20. 图纸介绍

  21. 图纸介绍 常见CAD工程图纸

  22. 图纸介绍 我们对CAD的认识从下面这张图纸开始 对于这样的图纸，我们工作会涉及到的操作： 1.怎样判断门、窗、墙 2.开间、进深的测量 3.面积的测量

  23. 看图操作

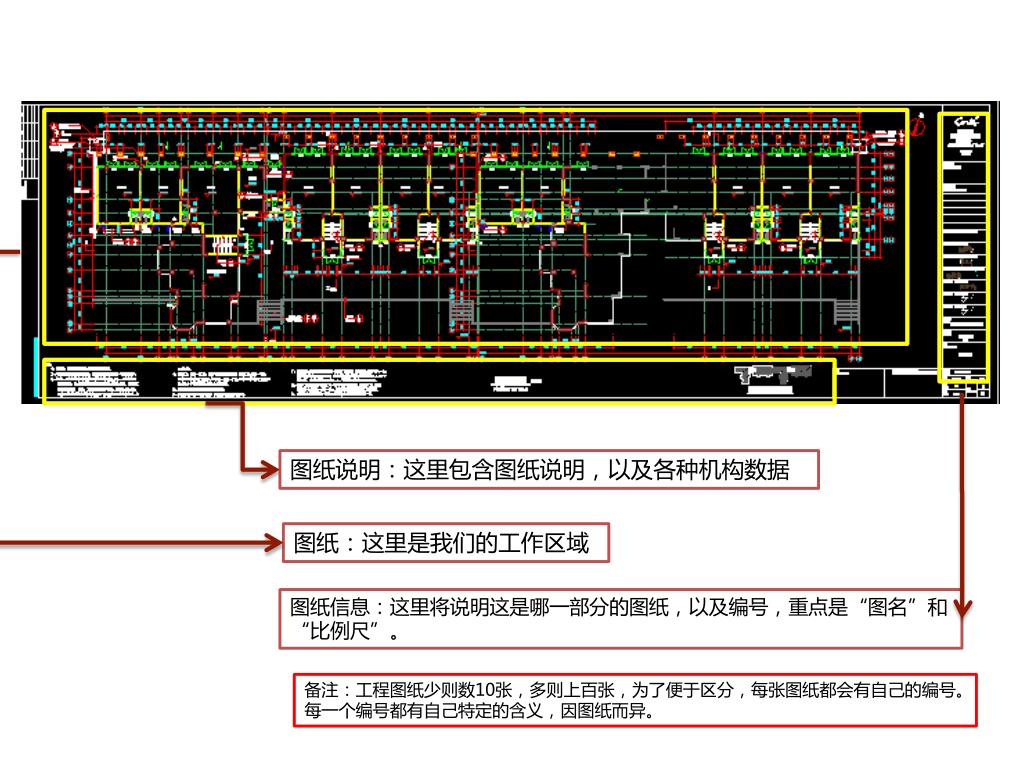

  24. 图纸界面 图纸说明：这里包含图纸说明，以及各种机构数据 图纸：这里是我们的工作区域 图纸信息：这里将说明这是哪一部分的图纸，以及编号，重点是“图名”和“比例尺”。 备注：工程图纸少则数10张，多则上百张，为了便于区分，每张图纸都会有自己的编号。每一个编号都有自己特定的含义，因图纸而异。

  25. 看图步骤 因屏幕大小原因，我们截取图纸部分图像。 定位轴线：确定墙体位置 辅助线：画图时留下的做辅助确定位置用途的线。

  26. 看图步骤 门：这是建筑的入口，一般普通门在图纸缩写为M，有些需要说明的门，可以采用其他拼音缩写，如TLM为推拉门 柱：一般采用正方形描述，注意某些特殊柱会采用拼音缩写标识 墙：这个我们需要注意。中间那根绿色的线条标识墙体中心，左右为实心墙体，在测量面积时我们需要区分使用面积和建筑面积。建筑用墙来隔开，我们判断空间大小，用墙的位置来区分。

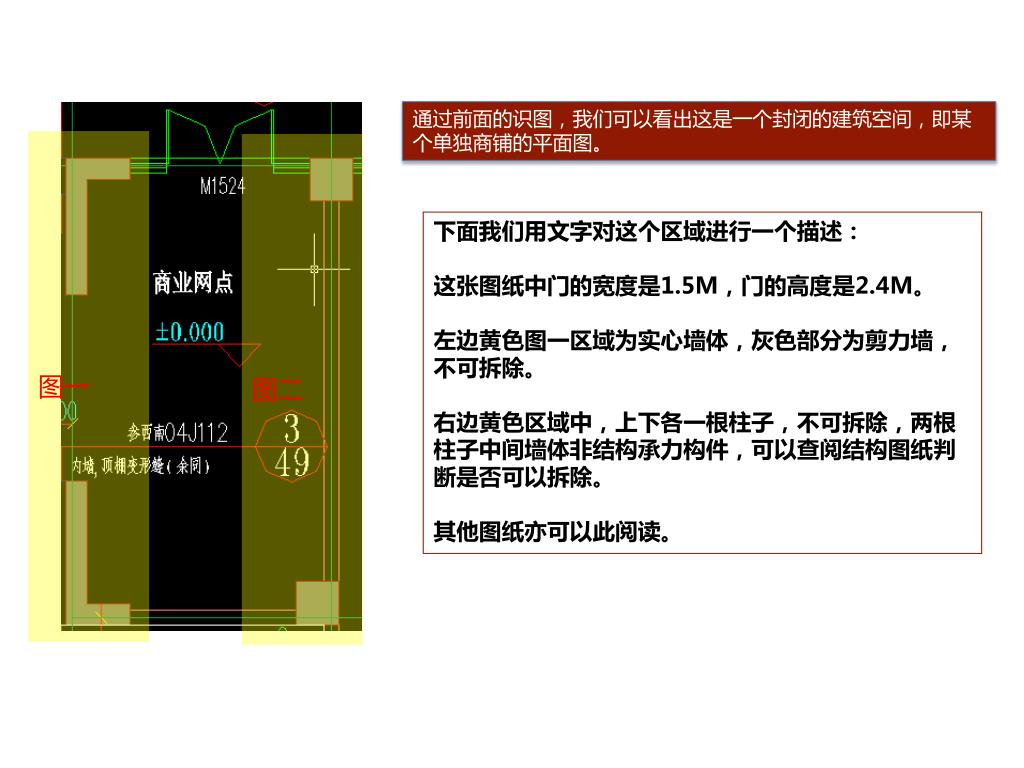

  27. 看图步骤 通过前面的识图，我们可以看出这是一个封闭的建筑空间，即某个单独商铺的平面图。 图一 图二 下面我们用文字对这个区域进行一个描述： 这张图纸中门的宽度是1.5M，门的高度是2.4M。 左边黄色图一区域为实心墙体，灰色部分为剪力墙，不可拆除。 右边黄色区域中，上下各一根柱子，不可拆除，两根柱子中间墙体非结构承力构件，可以查阅结构图纸判断是否可以拆除。 其他图纸亦可以此阅读。

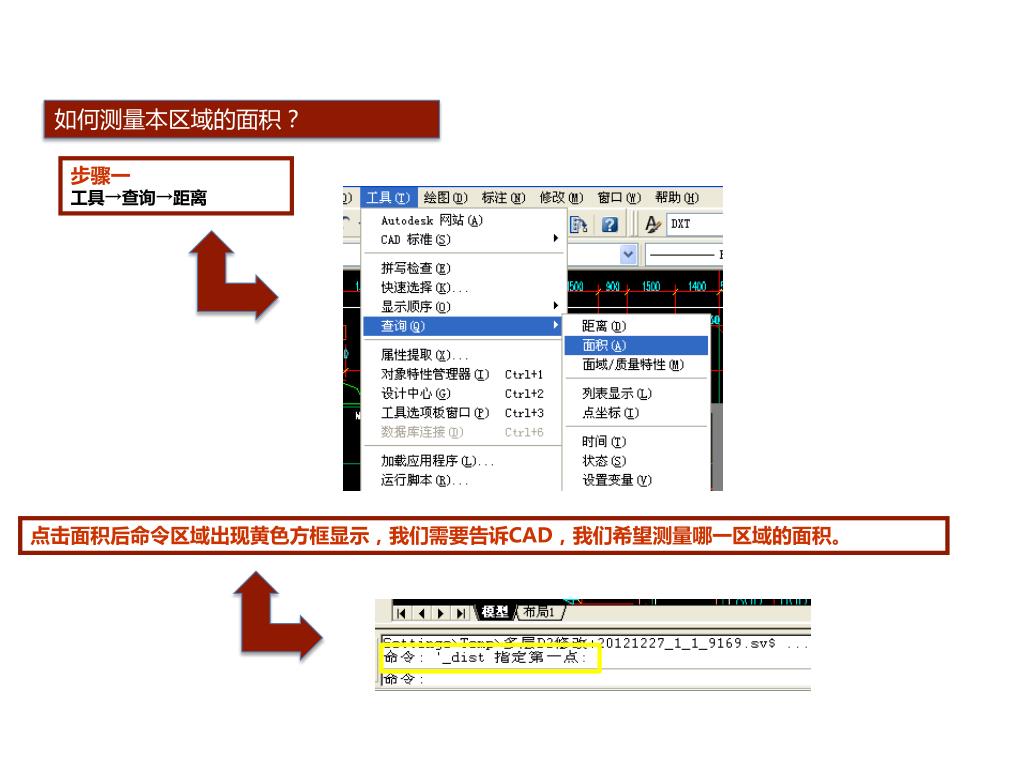

  28. 面积测量 如何测量本区域的面积？ 步骤一 工具→查询→距离 点击面积后命令区域出现黄色方框显示，我们需要告诉CAD，我们希望测量哪一区域的面积。

  29. 面积测量 步骤二 换算 步骤二 选点 通过以上的步骤我们的出了面积数据。 在CAD中尺寸采用的是毫米，我们查阅图纸信息区域内的比例尺可以得出比例为1:100，平方毫米跟平方米的换算关系为1平方米=100平方分米=10000平方厘米=1000000平方毫米。因此该区域的面积约19平方米。 按图中顺序依次选择点的位置，选择完成后敲击空格或回车。

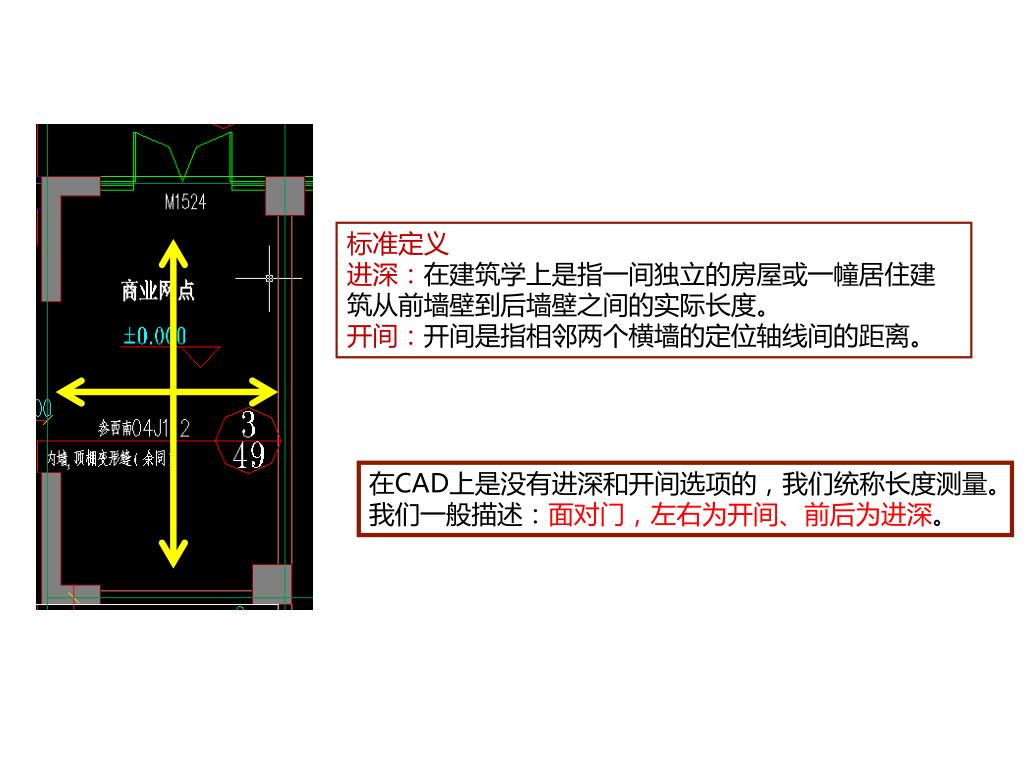

  30. 开间、进深定义 标准定义 进深：在建筑学上是指一间独立的房屋或一幢居住建筑从前墙壁到后墙壁之间的实际长度。 开间：开间是指相邻两个横墙的定位轴线间的距离。 在CAD上是没有进深和开间选项的，我们统称长度测量。 我们一般描述：面对门，左右为开间、前后为进深。

  31. 长度测量 步骤一 工具-查询-距离 点击面积后命令区域出现黄色方框显示，我们需要告诉CAD，我们希望测量哪一区域的距离。

  32. 长度测量 步骤二 选点

  33. 步骤三 计算 通过以上的步骤我们的出了尺寸，X增量为3300。 在CAD中尺寸采用的是毫米，我们查阅图纸信息区域内的比例尺可以得出比例为1:100，毫米跟米的换算关系为1米=10分米=100厘米=1000毫米 。因此该区域的长度约3.3米。 开间和进深都是通过这种方法测量，我们应注意每一个点选择位置。

  34. 长度测量 方法二 步骤一 标注-线性

  35. 步骤二 选择点 这种方式便于数据的记忆，计算方法同上，不赘述。 以上两种方法都可适用开间和进深的测量，鉴于操作选点的准确性，一般我们描述数据时采用“约”多少。
