  1. 课题二 螺纹的公差与检测 检测外螺纹 1.了解螺纹样板、螺纹千分尺的结构,掌握其使用方法。 2.掌握用螺纹样板检测螺距、用游标卡尺测量螺纹外径、用螺纹千分尺测量螺纹中径的方法 。 如何测量螺杆上外螺纹的牙型、螺距、大径和中径?

  2. 1.查表计算外螺纹的公差。 2.用螺纹样板检检测牙型和螺距。 3.用游标卡尺测量外螺纹的大径。 4.用螺纹千分尺测量外螺纹的中径。 5.判断螺纹是否合格。

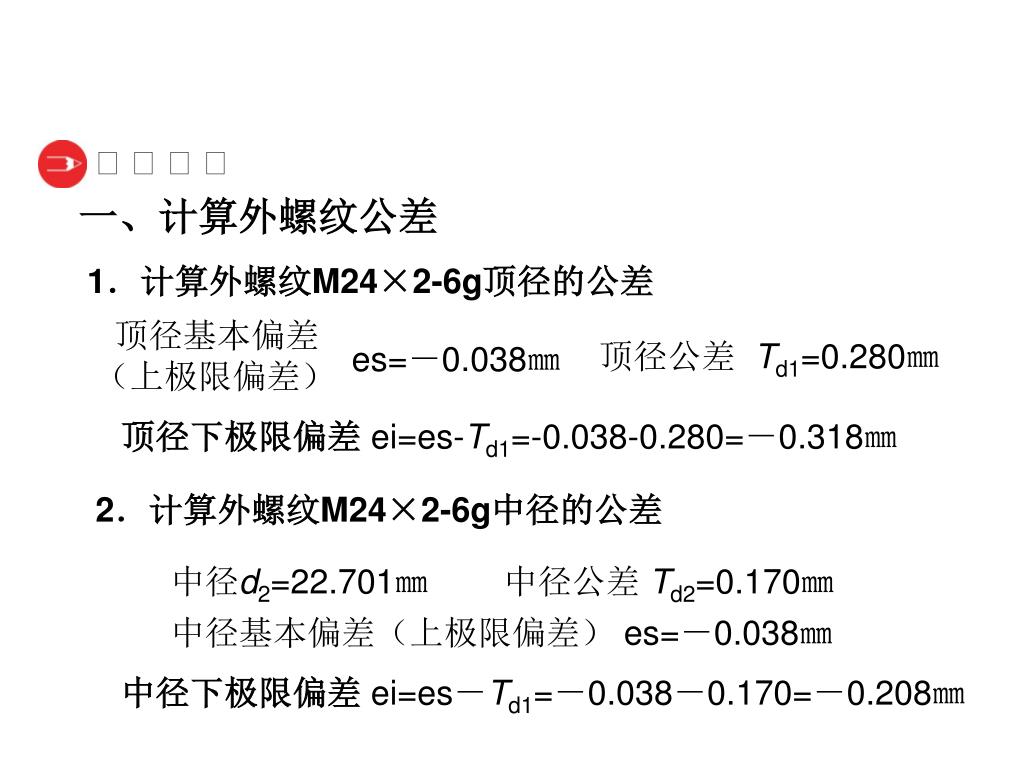

  3. 一、计算外螺纹公差 1.计算外螺纹M24×2-6g顶径的公差 顶径基本偏差 (上极限偏差) 顶径公差 Td1=0.280㎜ es=-0.038㎜ 顶径下极限偏差 ei=es-Td1=-0.038-0.280=-0.318㎜ 2.计算外螺纹M24×2-6g中径的公差 中径d2=22.701㎜ 中径公差 Td2=0.170㎜ 中径基本偏差(上极限偏差) es=-0.038㎜ 中径下极限偏差ei=es-Td1=-0.038-0.170=-0.208㎜

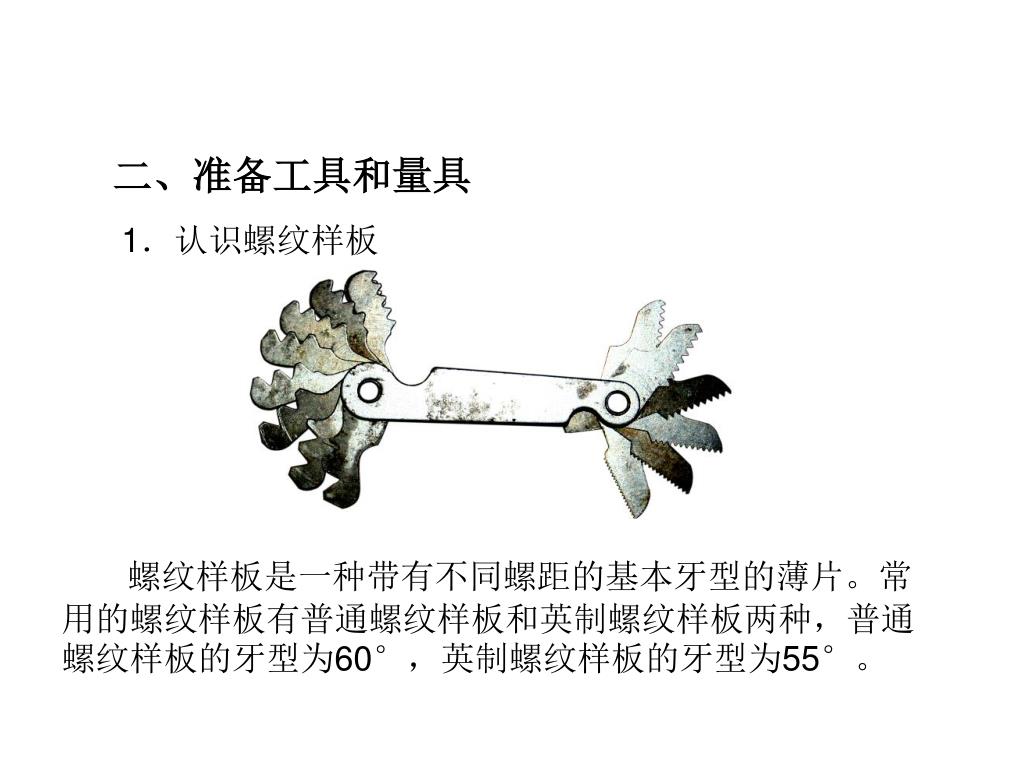

  4. 二、准备工具和量具 1.认识螺纹样板 螺纹样板是一种带有不同螺距的基本牙型的薄片。常用的螺纹样板有普通螺纹样板和英制螺纹样板两种,普通螺纹样板的牙型为60°,英制螺纹样板的牙型为55°。

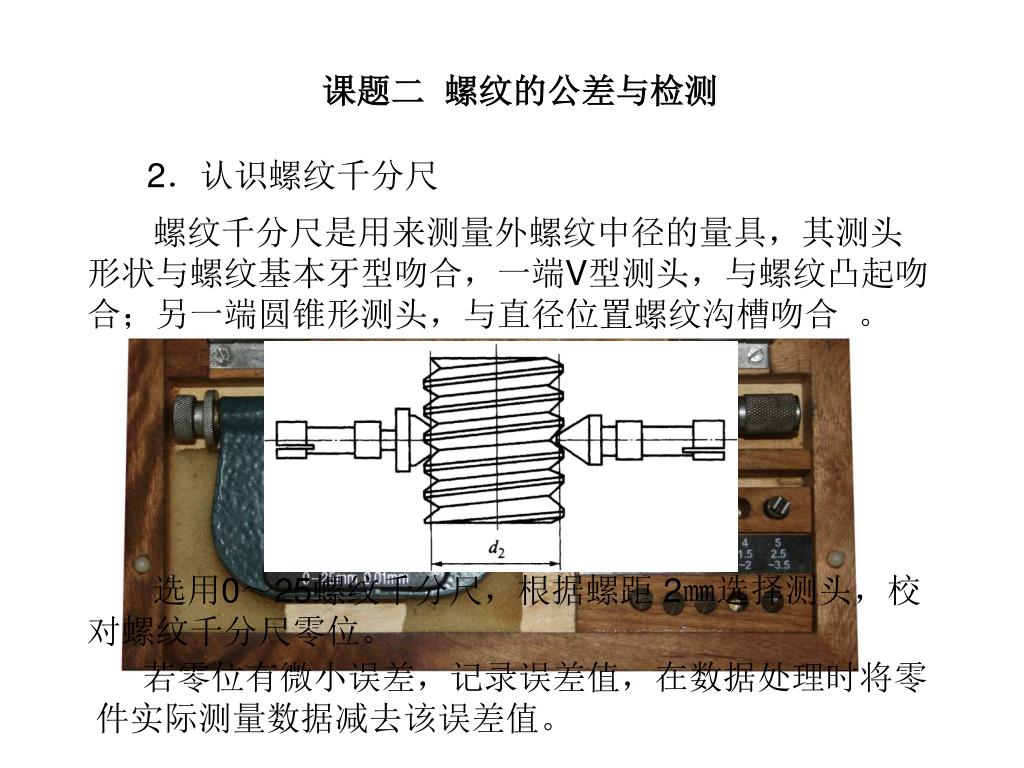

  5. 课题二 螺纹的公差与检测 2.认识螺纹千分尺 螺纹千分尺是用来测量外螺纹中径的量具,其测头形状与螺纹基本牙型吻合,一端V型测头,与螺纹凸起吻合;另一端圆锥形测头,与直径位置螺纹沟槽吻合 。 选用0~25螺纹千分尺,根据螺距 2㎜选择测头,校对螺纹千分尺零位。 若零位有微小误差,记录误差值,在数据处理时将零件实际测量数据减去该误差值。

  6. 3.选择量具 牙型角60°的普通螺纹样板、0~160㎜游标卡尺、0~25㎜螺纹千分尺。 三、检测螺纹牙型和螺距,判断是否合格 1.测量螺距,判断是否合格 螺距2㎜选择相应的螺纹样板 。

  7. 2.测量牙形角,判断是否合格 如果螺纹与样板之间没有间隙透光,则被测螺纹的牙型正确 。 四、测量外螺纹大径,判断是否合格

  8. 五、测量外螺纹的中径,判断其是否合格 1.找正中径部位,两测量头公共中心线与被测量螺纹轴线垂直 。 2.转动测力装置,使测量砧表面保持适当的测量压力。 3.按上述方法测量五次。 4.如果所有测量数据都在外螺纹中径公差的范围之内,则外螺纹中径尺寸合格。

  9. 课题二 螺纹的公差与检测 检测内螺纹 1.了解螺纹塞规和螺纹环规的结构。 2.掌握用螺纹塞规和螺纹环规检测内、外螺纹的方法 。 用螺纹塞规检测内螺纹的尺寸。 如何测量螺套上内螺纹的尺寸?

  10. 课题二 螺纹的公差与检测 通规 止规 一、认识螺纹塞规 螺纹塞规是综合检验内螺纹的量规,包括通规和止规。 通规具有完整的牙型,长度等于被检测螺纹的旋合长度。螺纹塞规止规的牙型做成截短型牙型,且牙扣只做出几个牙 。

  11. 课题二 螺纹的公差与检测 二、用螺纹塞规检测内螺纹 在旋合长度内,螺纹塞规通规能顺利旋合,螺纹塞规止规仅仅能旋进2~3牙,但不能通过,则内螺纹合格。 用通规检测内螺纹 用止规检测内螺纹

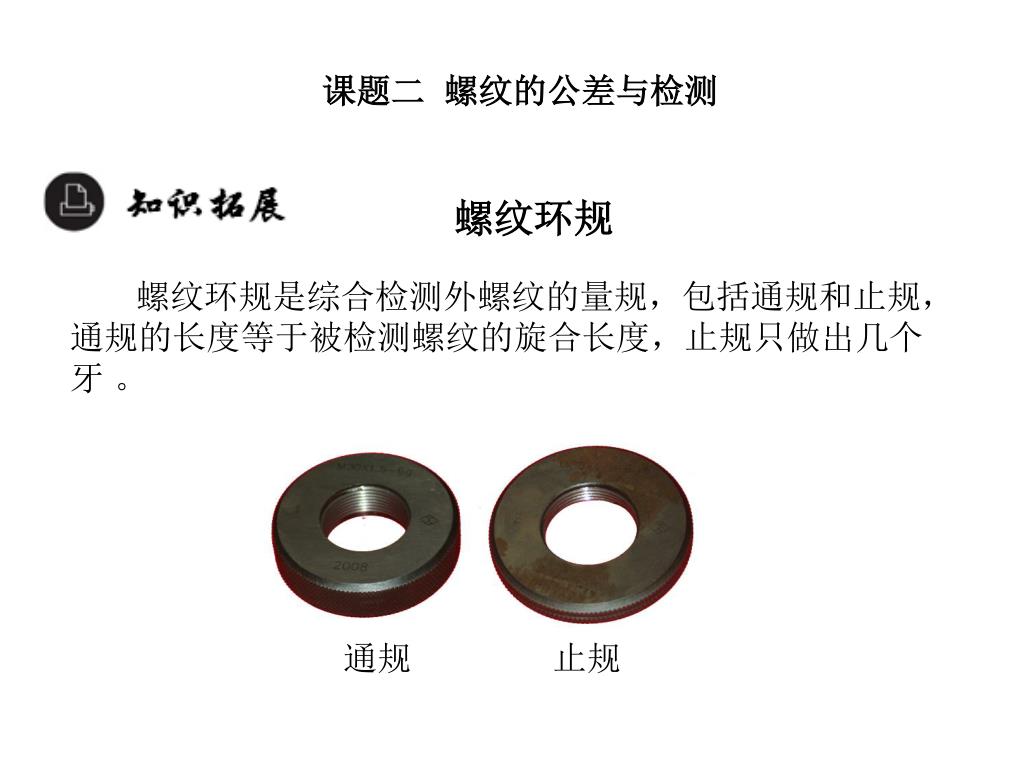

  12. 课题二 螺纹的公差与检测 通规 止规 螺纹环规 螺纹环规是综合检测外螺纹的量规,包括通规和止规,通规的长度等于被检测螺纹的旋合长度,止规只做出几个 牙 。

  13. 课题二 螺纹的公差与检测 工件 螺纹 环规 通规 螺纹 环规 止规 工件 合格的外螺纹在用通规检测时,在旋合长度内螺纹环规应顺利旋合,在用止规检测时仅仅能旋进2~3牙,但不能通过 。
