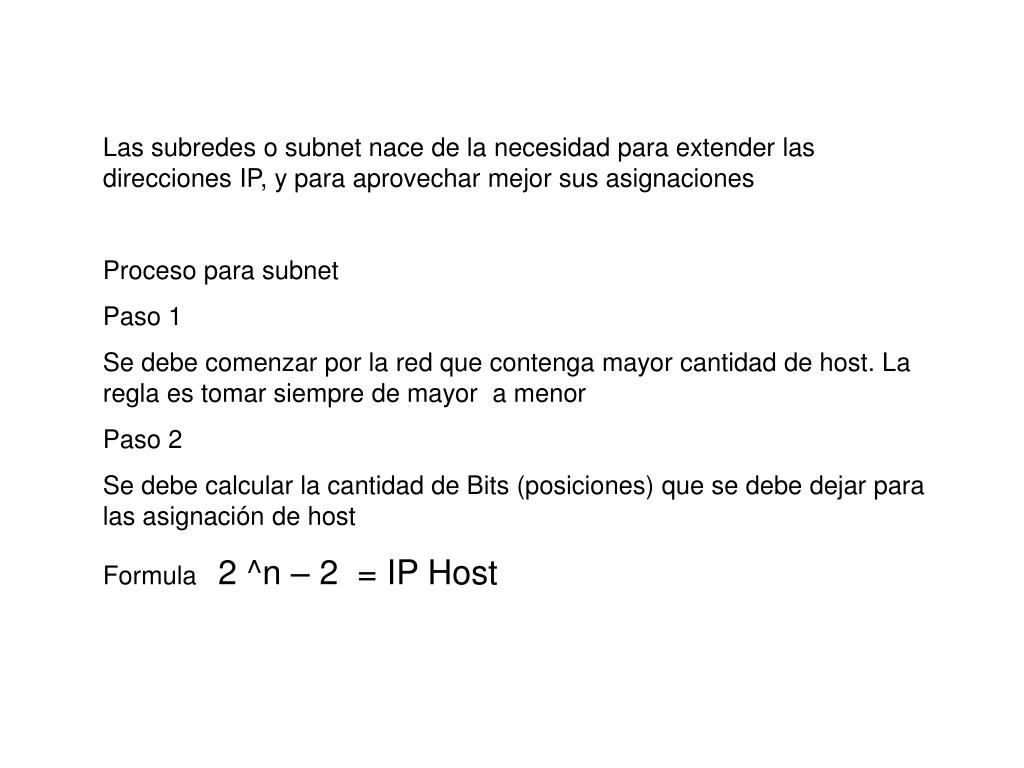

  1. Las subredes o subnet nace de la necesidad para extender las direcciones IP, y para aprovechar mejor sus asignaciones Proceso para subnet Paso 1 Se debe comenzar por la red que contenga mayor cantidad de host. La regla es tomar siempre de mayor a menor Paso 2 Se debe calcular la cantidad de Bits (posiciones) que se debe dejar para las asignación de host Formula 2 ^n – 2 = IP Host

  2. Ejemplo Red 200.0.0.0 /24 para Tres localidades CCS 100 host, MCY host 60, VAL 14 host y dos enlace seriales ( 2 host por cada enlace serial) CCS VAL MCY

  3. Paso 1 • Se toma la localidad con mayor cantidad de host en este caso CCS con 100 Host • Paso 2 • Se calcula la cantidad de bits que se debe dejar para los host • 2^7 -2 = 128- 2 = 126 es decir se deben dejar 7 bits para host, siempre partiendo de derecha a izquierda, contando a partir del bit menos significativo • Paso 3 • Hacer los cálculos en Binario solo para el octeto destinado a la subred • 200. 0. 0 . S H H H H H HH/25 • Sbits para Subred • H bits para host

  4. Hacer los cálculos en Binario Para Primera Subred CCS 200 . 0 . 0 . S H H H H H H H/25 Al tomar el bit en la posición señalada con la S se generan 2 subredes /25 con S= 0, S= 1, 200 . 0 .0. S H H H H H H H /25 Nacen 200 . 0 .0. 0 H H H H H H H /25 200 . 0 .0. 1H H H H H H H /25 Disponible para nuevas subredes Va desde . 0 0 0 0 0 0 0 0 Dir de Red . 0 0 0 0 0 0 0 1 1er Host . 0 1 1 1 1 1 1 0 Ult Host . 0 1 1 1 1 1 1 1 Broadcast

  5. 200.0.0. 1 H H H H H H H /25 Disponible para nueva subredes Subred de MCY 60 host Hacer los cálculos en Binario 2^6-2=64-2=62 6 bits para host Nacen 2 Subredes 0 1 /26 200 . 0 . 0 . 1SH H H H H H /26 200 . 0 . 0 . 10H H H H H H /26 200 . 0 . 0 . 11H H H H H H /26 Disponible para nuevas subredes Va desde . 10 0 0 0 0 0 0 Dir de Red . 10 0 0 0 0 0 1 1er Host . 101 1 1 1 1 0 Ult Host . 10 1 1 1 1 1 1 Broadcast

  6. 200 . 0 . 0 . 11H H H H H H /26 Disponible para nuevas subredes Subred de Val 14 host Hacer los cálculos en Binario 2^4-2=16-2=14 6 bits para host 200 . 0 . 0 . 11H H H H H H /26 Disponible para nuevas subredes Nacen 2 Subredes 00, 01, 10, 11 /28 200 . 0 . 0 . 11S S H H H H /28 200 . 0 . 0 . 110 0 H H H H /28 200 . 0 . 0 . 110 1 H H H H /28 Disponible para nueva subredes 200 . 0 . 0 . 111 0 H H H H /28 Disponible para nueva subredes 200 . 0 . 0 . 111 1 H H H H /28 Disponible para nueva subredes Va desde . 11 0 00 0 0 0 Dir de Red . 110 0 0 0 0 1 1er Host . 11 0 0 1 1 1 0 Ult Host . 110 0 1 1 1 1 Broadcast

  7. 200 . 0 . 0 . 110 1 H H H H /28 Disponible para nueva subredes 200 . 0 . 0 . 111 0 H H H H /28 Disponible para nueva subredes 200 . 0 . 0 . 111 1 H H H H /28 Disponible para nueva subredes Subred para WAN 2 host Hacer los cálculos en Binario 2^2-2=4-2=2 2 bits para host Se toma la primera disponible 200 . 0 . 0 . 110 1 H H H H /28 Disponible para nueva subredes Nacen 4 Subredes 00, 01, 10, 11 /28 200 . 0 . 0 . 110 1S S H H /30 200 . 0 . 0 . 110 10 0 H H /30 200 . 0 . 0 . 110 10 1 H H /30 200 . 0 . 0 . 110 11 0 H H /30 Disponibles 200 . 0 . 0 . 110 11 1 H H /30 Va desde . 11 0 10 0 0 0 Dir de Red . 110 10 0 0 1 1er Host . 11 0 10 0 1 0 Ult Host . 110 10 0 1 1 Broadcast
