  1. Pengenalan Hardware PENGANTAR TEKNOLOGI INFORMASI (A) STMIK JAKARTA STI&K 2012

  2. MAIN MEMORY • Dibayangkansebagaikumpulankotak-kotak yang masingdapatmenyimpansuatupenggalinformasibaikberupa data maupuninstruksi. Umumnya 1 byte memory terdiridari 8 bit dantiap bit diwakilioleh 1 atau 0. Kombinasi bit dalam1 byte tersebutmembentuksuatukode yang mewakiliisidarilokasi memory.

  3. Main memory terdiridari RAM (Random Access Memory) • Merupakanmemori yang dapatdiisidandiambilisinyaoleh programmer. Strukturdari RAM, dibagimenjadi : • Input Storage, digunakanuntukmenampung input yang dimasukkanlewatalat input • Program Storage, digunakanuntukmenyimpansemuainstruksi program yang akandiproses • Working Storage, digunakanuntukmenyimpan data yang akandiolahdanhasildaripengolahan • Output Storage, digunakanuntukmenampunghasilakhirdaripengolahan data yang akanditampilkankealat output

  4. Main memory terdiridari ROM (Read Only Memory) • Memoriinihanyadapatdibacasaja. Isi ROM sudahdiisiolehpabrik, seperti program untukmengaturpenampilankarakter, pengisiantombolkuncidanbootstrap program. • ROM bersifatnon volatile

  5. Jenis – Jenis ROM • PROM (Programmable Read Only Memory), yaitu ROM yang dapatdiprogramsekalisajadantidakdapatdiubahkembali • EPROM (Erasable Programmable Read Only Memory), yaitu ROM yang dapatdihapusdengansinar ultra violet sertadapatdiprogramkembaliberulang-ulang • EEPROM (Electrically Erasable Programmable Read Only Memory), yaitu ROM yang dapatdihapussecaraelektronikdandapatdiprogramkembali

  6. JENIS-JENIS MAIN MEMORY Vacuum Tubes • Komputergenerasipertama ENIAC tahun 1946 menggunakankomponentabunghampaudarauntuk main memory. Memoriinirelatifberukuranbesardantiap-tiaptabunghampaudaramewakili 1 bit Magnetic Core Storage • Digunakansekitartahun 1960 – 1970. Terdiridariribuancincinmagnetikkecilberukuran 18 mm denganlubangberdiameter 10 mm. Tiap-tiap core dihubungkandengankabelkawatmembentuksuatubidang core (core plane) danditumpukmembentuksuatucore stack.

  7. JENIS-JENIS MAIN MEMORY Planar Thin-Film Storage • Terbuatdarilempengan tipis keramikatau metal tembuspandang yang berisikumpulanbesinikelberbentukempatpersegipanjangkecildihubungkandengankabel-kabel.

  8. JENIS-JENIS MAIN MEMORY Semiconductor Storage • Mulaibanyakdigunakansejaktahun 1970-an hinggasekarang.Terbuatdari VLSI (Very Large Scale Integration) yaitumeletakkansejumlahbesar circuit kedalamsuatu chip. Teknologi yang digunakanadalah MOS (Metal Oxide Semiconductor) danbersifat volatile.

  9. JENIS-JENIS MAIN MEMORY Josephson Junction • Diciptakanoleh Brian Josephson dariInggris. Merupakanmemori yang dapatmelakukan switch dari bit 1 ke bit 0 atausebaliknyadengankecepatan yang tinggi, yaitukurangdarisepertriliundetik. Menggunakansuatutempattertutup yang berisi helium cairdengansuhusekitar -200 derajatcelcius.

  10. JENIS-JENIS MAIN MEMORY Charged-Coupled Device (CCD) • Merupakanmemori yang terdiridariribuan metal bujursangkarberukurankecil yang masing-masingdapatmenyimpaninformasi digit binaridalambentukbebanelektronik (electric charge)

  11. HUBUNGAN ANTARA CPU DENGAN MAIN MEMORY DAN ALAT-ALAT I/O BUS • Disebutjuga pathway, merupakansuatusirkuit yang merupakanjalurtransportasiinformasiantaraduaataulebihalat-alatdalamsistemkomputer. Jenis-jenis bus : • Data bus, yaitu bus yang digunakanuntukjalurtransportasi data daninstruksi • Address bus, yaitu bus yang digunakanuntukjalurtransportasiuntukalamat di main memory untuk data atauinstruksi yang akandiambilataudirekam • Control bus, yaitu bus yang digunakanuntukmengirimkan signal sebagaipemberitahuanakandikirimkansuatuinformasiatautelahditerimanyainformasi yang dikirimkandarisatualatkealat yang lain

  12. HUBUNGAN ANTARA CPU DENGAN MAIN MEMORY DAN ALAT-ALAT I/O

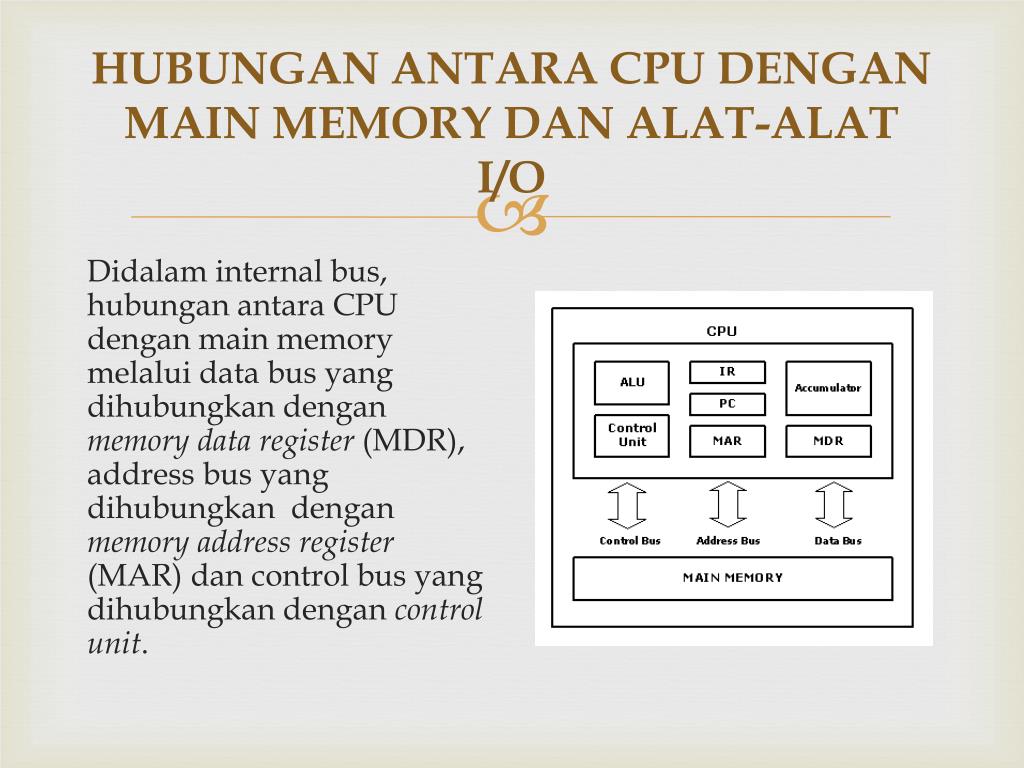

  13. HUBUNGAN ANTARA CPU DENGAN MAIN MEMORY DAN ALAT-ALAT I/O Didalam internal bus, hubunganantara CPU dengan main memory melalui data bus yang dihubungkandenganmemory data register (MDR), address bus yang dihubungkandenganmemory address register (MAR) dan control bus yang dihubungkandengancontrol unit.
