  1. LANCOM Systems GmbH Stand: 12.09.2005 Version: 5.0 www.lancom.de

  2. Kapitel 6 - Wireless LAN

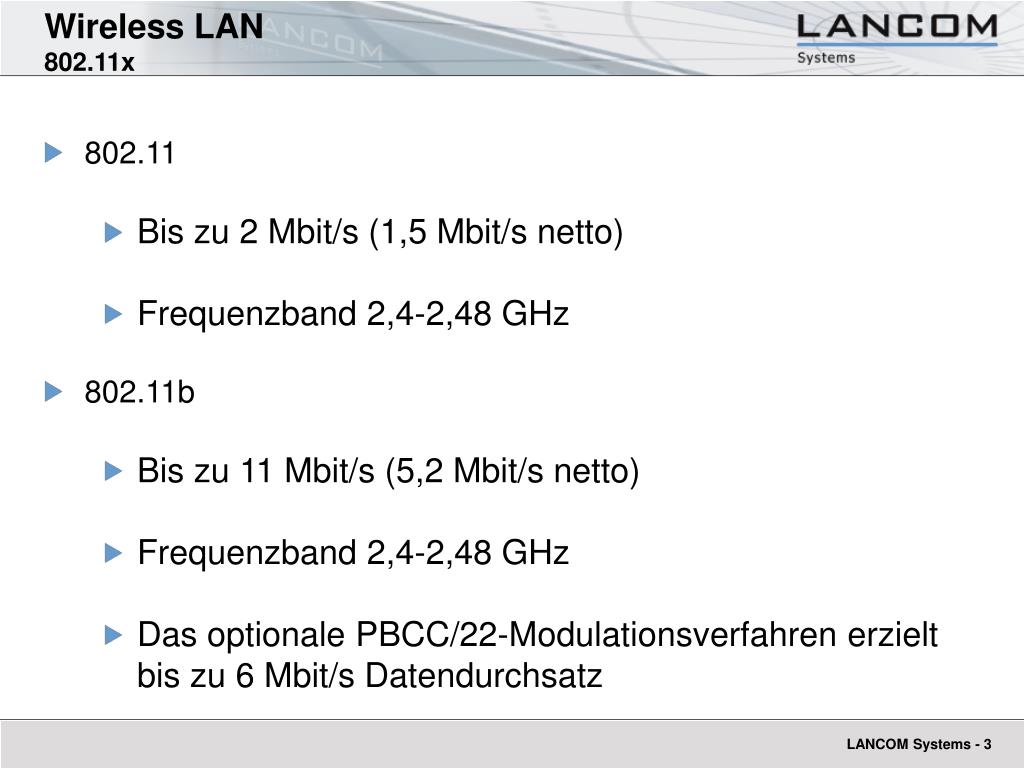

  3. Wireless LAN 802.11x • 802.11 • Bis zu 2 Mbit/s (1,5 Mbit/s netto) • Frequenzband 2,4-2,48 GHz • 802.11b • Bis zu 11 Mbit/s (5,2 Mbit/s netto) • Frequenzband 2,4-2,48 GHz • Das optionale PBCC/22-Modulationsverfahren erzielt bis zu 6 Mbit/s Datendurchsatz LANCOM Systems - 3

  4. Wireless LAN 802.11x • 802.11a • Bis zu 54 Mbit/s (22 Mbit/s netto) • Frequenzband 5,15-5,35 GHz und 5,725-5,825 GHz • 802.11g • Bis zu 54 Mbit/s (19 Mbit/s netto) • Frequenzband 2,4-2,48 GHz • Abwärtskompatibel zu 802.11b, (dann 12,8 MBit/s netto für 802.11g Gegenstellen) LANCOM Systems - 4

  5. Wireless LAN Interoperabilität von 802.11a und 802.11g • 802.11a-Geräte und 802.11g-Geräte sind grundsätzlich nicht interoperabel. • Die Netzwerk-Schicht (MAC-Ebene, OSI-Ebene 2) ist gleich. • Deshalb können Dual-Band-Geräte einen Übergang zwischen beiden Technologien realisieren. LANCOM Systems - 5

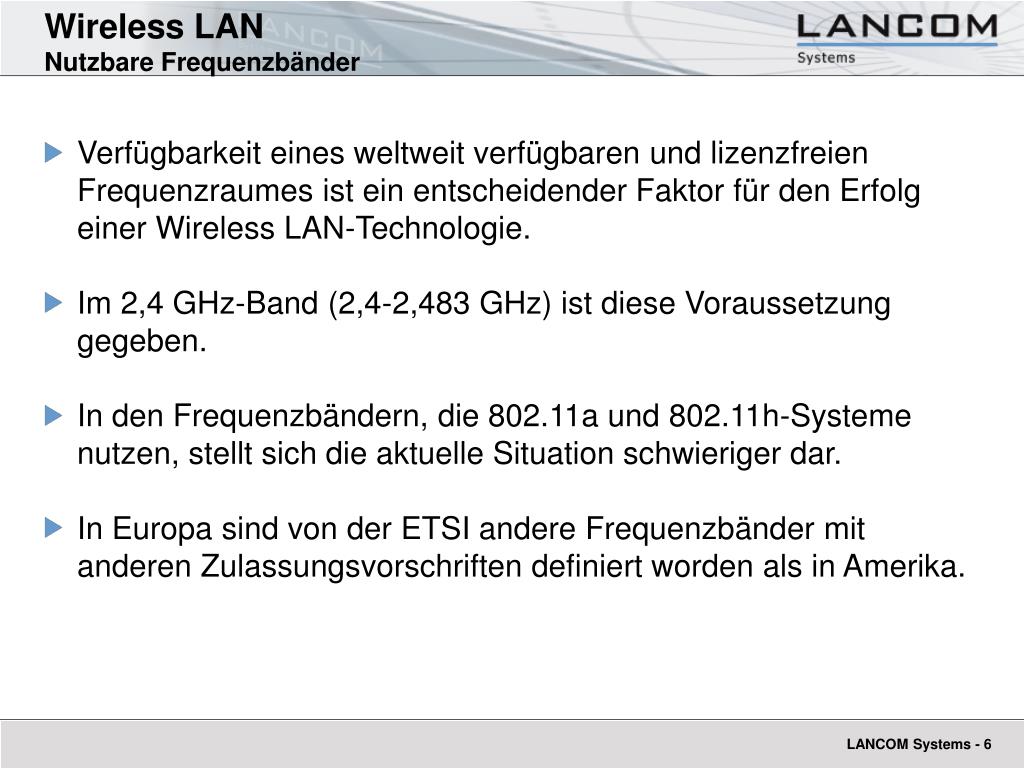

  6. Wireless LAN Nutzbare Frequenzbänder • Verfügbarkeit eines weltweit verfügbaren und lizenzfreien Frequenzraumes ist ein entscheidender Faktor für den Erfolg einer Wireless LAN-Technologie. • Im 2,4 GHz-Band (2,4-2,483 GHz) ist diese Voraussetzung gegeben. • In den Frequenzbändern, die 802.11a und 802.11h-Systeme nutzen, stellt sich die aktuelle Situation schwieriger dar. • In Europa sind von der ETSI andere Frequenzbänder mit anderen Zulassungsvorschriften definiert worden als in Amerika. LANCOM Systems - 6

  7. 5 Ghz-Spektrum in Europa Dynamic Frequency Selection (DFS) Automatic Power Control (APC) 5 Ghz-Spektrum in USA Wireless LAN Frequenzen in Europa und in den USA LANCOM Systems - 7

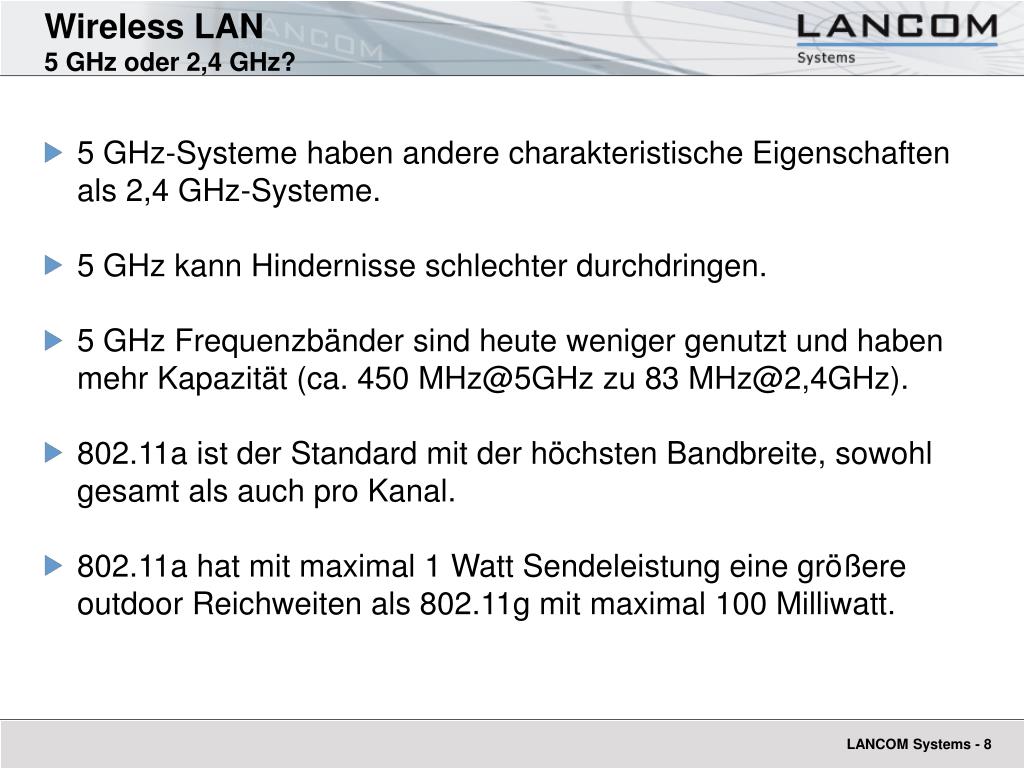

  8. Wireless LAN 5 GHz oder 2,4 GHz? • 5 GHz-Systeme haben andere charakteristische Eigenschaften als 2,4 GHz-Systeme. • 5 GHz kann Hindernisse schlechter durchdringen. • 5 GHz Frequenzbänder sind heute weniger genutzt und haben mehr Kapazität (ca. 450 MHz@5GHz zu 83 MHz@2,4GHz). • 802.11a ist der Standard mit der höchsten Bandbreite, sowohl gesamt als auch pro Kanal. • 802.11a hat mit maximal 1 Watt Sendeleistung eine größere outdoor Reichweiten als 802.11g mit maximal 100 Milliwatt. LANCOM Systems - 8

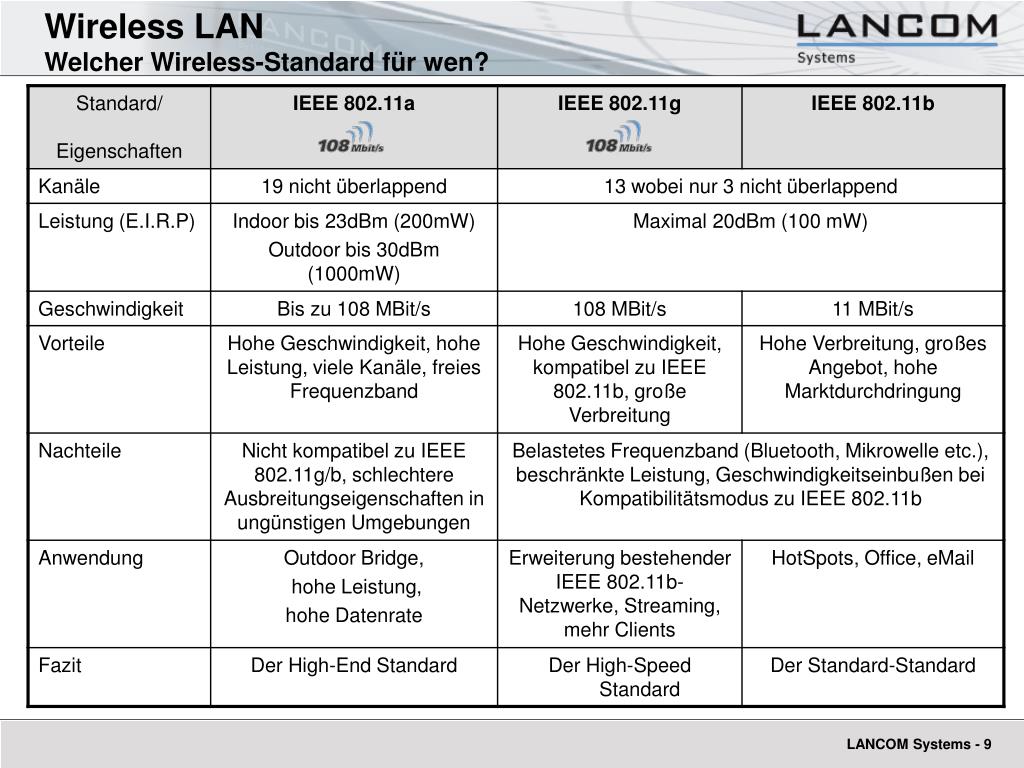

  9. Wireless LAN Welcher Wireless-Standard für wen? LANCOM Systems - 9

  10. Wireless LAN Reichweite in Gebäuden bei 802.11b LANCOM Systems - 10

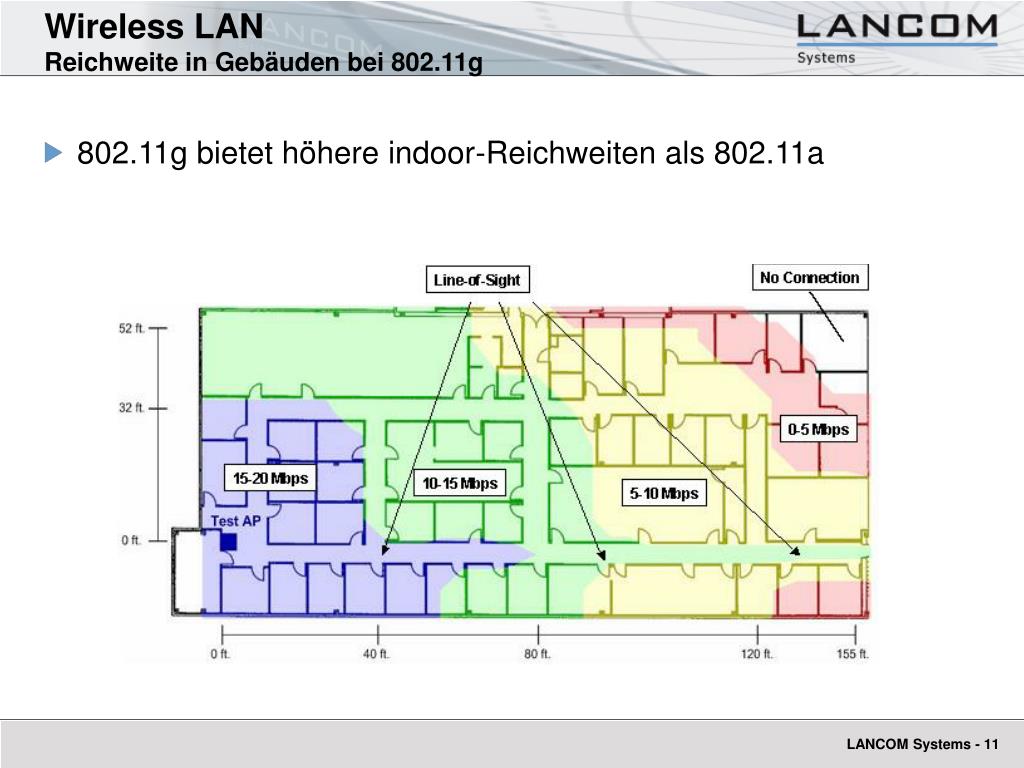

  11. Wireless LAN Reichweite in Gebäuden bei 802.11g • 802.11g bietet höhere indoor-Reichweiten als 802.11a LANCOM Systems - 11

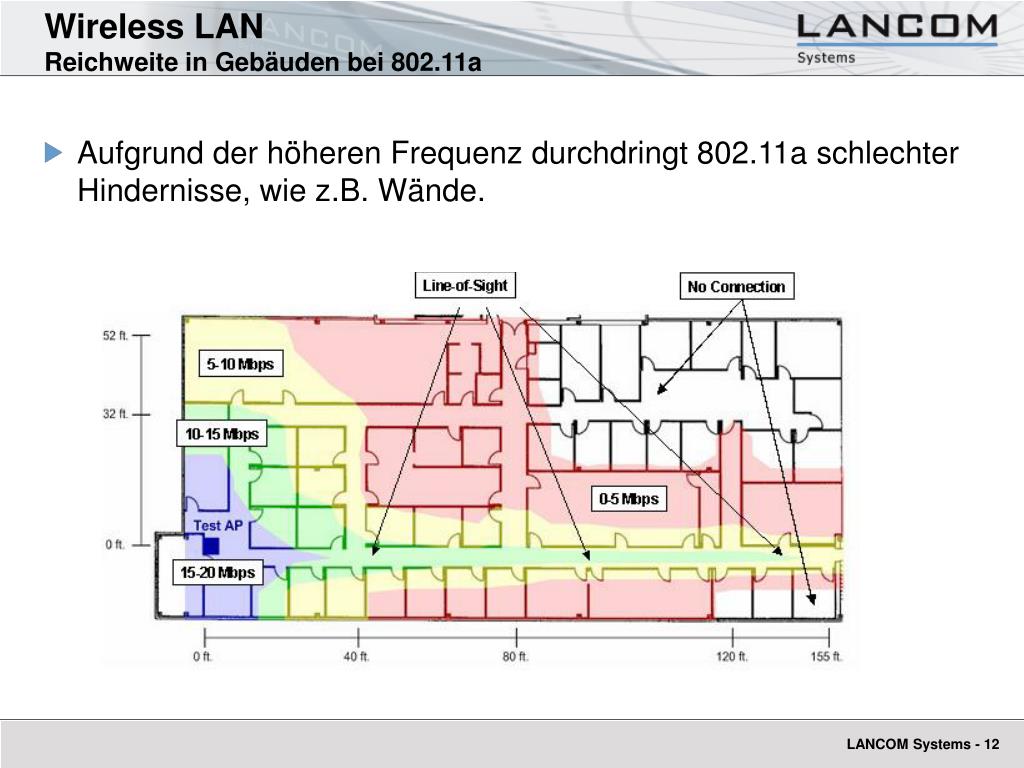

  12. Wireless LAN Reichweite in Gebäuden bei 802.11a • Aufgrund der höheren Frequenz durchdringt 802.11a schlechter Hindernisse, wie z.B. Wände. LANCOM Systems - 12

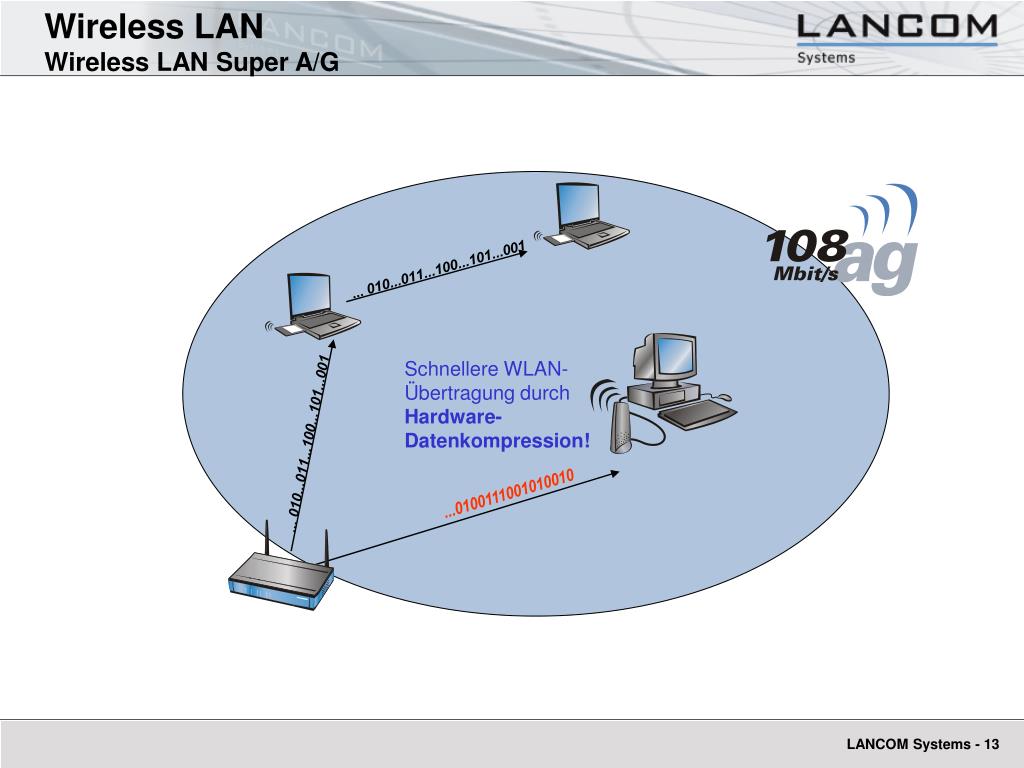

  13. Wireless LAN Wireless LAN Super A/G ... 010...011...100...101...001 Schnellere WLAN-Übertragung durch Hardware-Datenkompression! ... 010...011...100...101...001 ...0100111001010010 LANCOM Systems - 13

  14. Die Performance-Steigerung für alle LANCOM 54 Mbit WLAN-Funkkarten und Access Points 108 Mbit/s Turbo Modus für 802.11a/g Bursting für 802.11a/g Hardware-Datenkompression für 54 MBit WLAN Steigerung der Nettodatenrate auf über 60 Mbit/s* Wireless LAN Wireless LAN Super A/G * (gemessen mit NetIO, 32k Pakete RX; LANCOM 1811 Wireless DSL) LANCOM Systems - 14

  15. Wireless LAN Multi-SSID (für LANCOM mit 54 Mbit/s WLAN Funkmodul) Admin Public SSID 2 SSID 3 Manager SSID 4 SSID 1 Engineering LANCOM Systems - 15

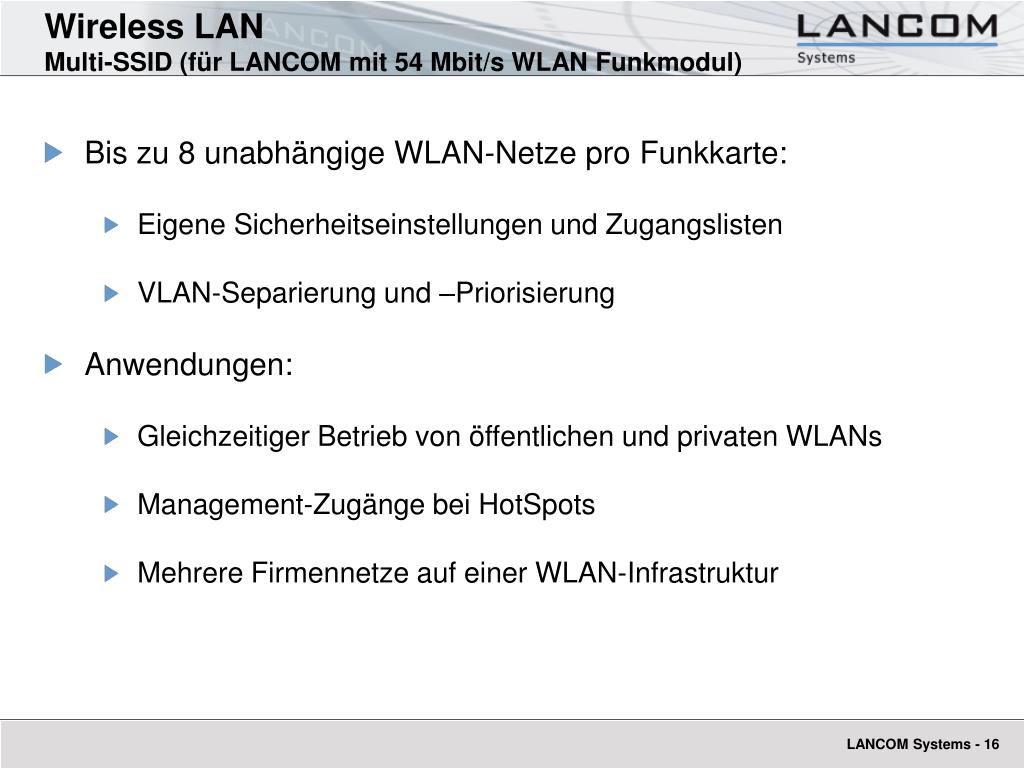

  16. Wireless LAN Multi-SSID (für LANCOM mit 54 Mbit/s WLAN Funkmodul) • Bis zu 8 unabhängige WLAN-Netze pro Funkkarte: • Eigene Sicherheitseinstellungen und Zugangslisten • VLAN-Separierung und –Priorisierung • Anwendungen: • Gleichzeitiger Betrieb von öffentlichen und privaten WLANs • Management-Zugänge bei HotSpots • Mehrere Firmennetze auf einer WLAN-Infrastruktur LANCOM Systems - 16
