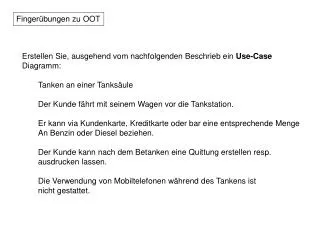

  1. Fingerübungen zu OOT • Erstellen Sie, ausgehend vom nachfolgenden Beschrieb ein Use-Case • Diagramm: • Tanken an einer Tanksäule • Der Kunde fährt mit seinem Wagen vor die Tankstation. • Er kann via Kundenkarte, Kreditkarte oder bar eine entsprechende Menge • An Benzin oder Diesel beziehen. • Der Kunde kann nach dem Betanken eine Quittung erstellen resp. • ausdrucken lassen. • Die Verwendung von Mobiltelefonen während des Tankens ist • nicht gestattet.

  2. Use Case Diagramm Tankstation Bezahlen Kunden/ Kreditkarte Bar Kunde Zahlstation Check Säulenwahl Produktwahl Säule Tanken Quittung anfor. Inkasso- system Verbuchen

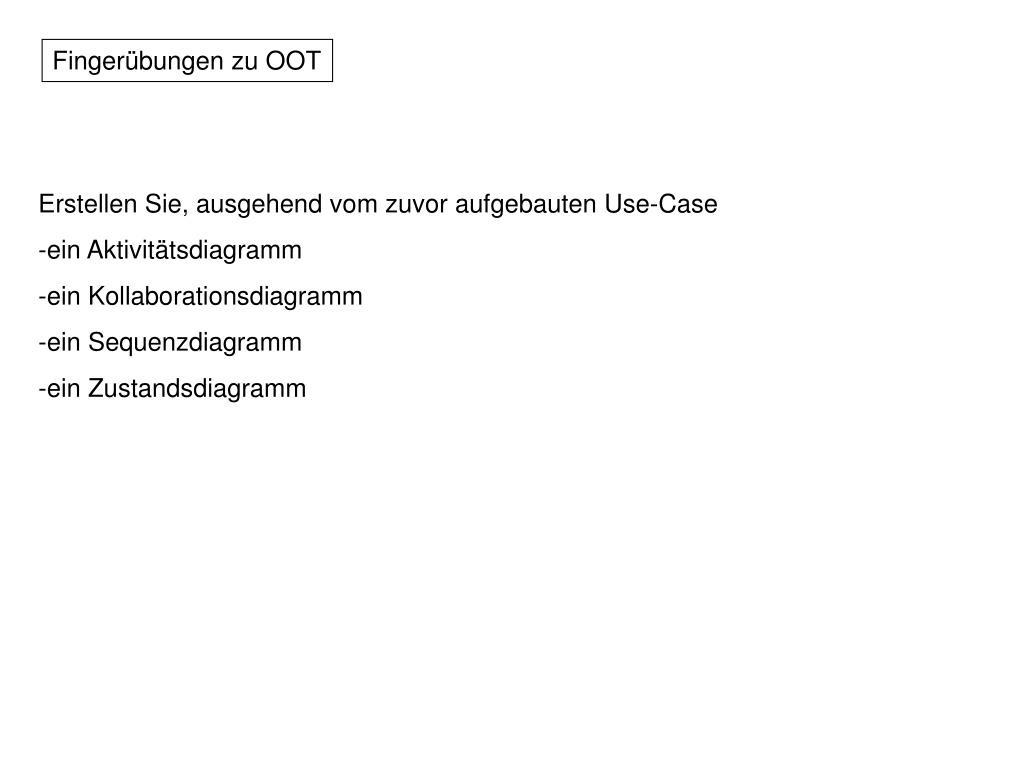

  3. Fingerübungen zu OOT • Erstellen Sie, ausgehend vom zuvor aufgebauten Use-Case • ein Aktivitätsdiagramm • ein Kollaborationsdiagramm • ein Sequenzdiagramm • ein Zustandsdiagramm

  4. Aktivitätsdiagramm Bezahlen (Karte/bar) Säule wählen Produkt wählen Karte/ Note ok Tanken [nein] [Bar und negativ] Geld vorhanden? Quittung anfordern [ja] Abbruch

  5. Kollaborationsdiagramm 1:[bis entschieden] prüfen Zahlstation bezahlen(Karte) bezahlen(bar) Kunde 2:aktiviere Säule 3:[Produkt gewählt] Produkt 5:[Abbruch] Rückmeldung Säule 4:[bis Stop – Geld oder voll] tanken

  6. Sequenzdiagramm Zahlstation Säule Kunde bezahlen(Karte) bezahlen(bar) prüfen Abbruch aktiviere Säule Produkt tanken Rückmeldung Abbruch X

  7. Zustandsdiagramm 1:[no interaction] do idle 2:[abgeschlossen] do bezahlung bezahlend Idle Start wählend 3:[voll oder kein Geld] do tanken tankend 4:[Abbruch] do übermitteln Ende übermittelnd
