  1. Krystalové mřížky

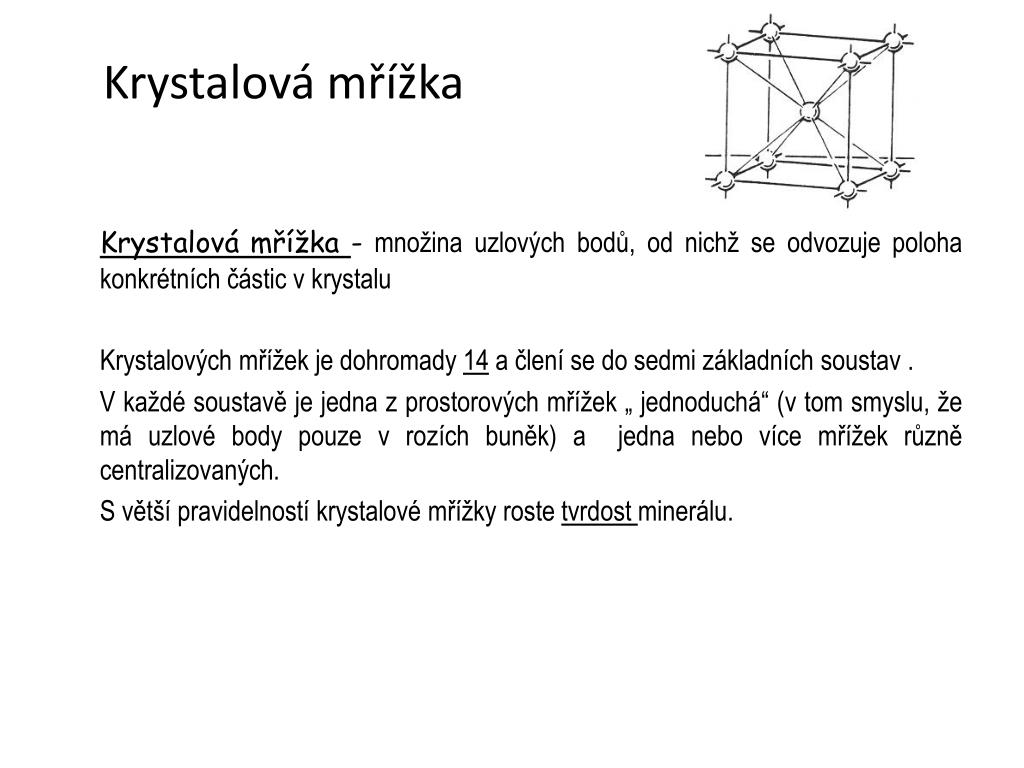

  2. Krystalová mřížka Krystalová mřížka - množina uzlových bodů, od nichž se odvozuje poloha konkrétních částic v krystalu Krystalových mřížek je dohromady 14 a člení se do sedmi základních soustav . V každé soustavě je jedna z prostorových mřížek „ jednoduchá“ (v tom smyslu, že má uzlové body pouze v rozích buněk) a jedna nebo více mřížek různě centralizovaných. S větší pravidelností krystalové mřížky roste tvrdost minerálu.

  3. Trojklonná soustava Krystalová mřížka : jednoduchá Minerály : Albit Na[AlSi3O8] MikroklinKAlSi3O8 Albit

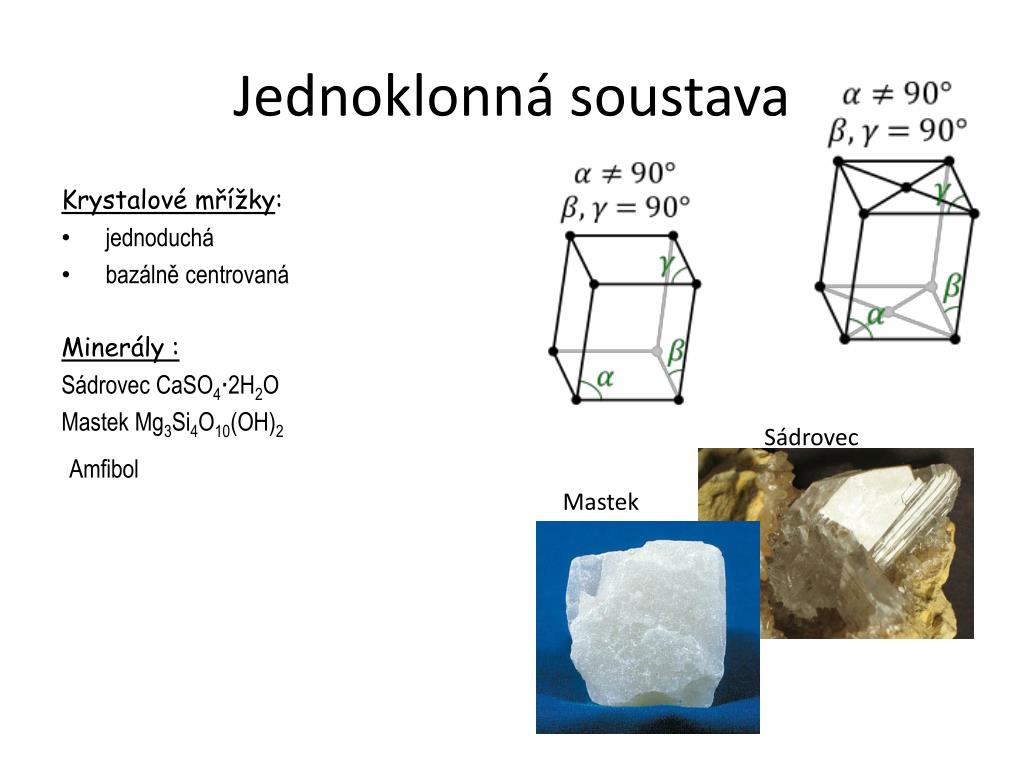

  4. Jednoklonná soustava Krystalové mřížky: • jednoduchá • bazálně centrovaná Minerály : Sádrovec CaSO4·2H2O Mastek Mg3Si4O10(OH)2 Amfibol Sádrovec Mastek

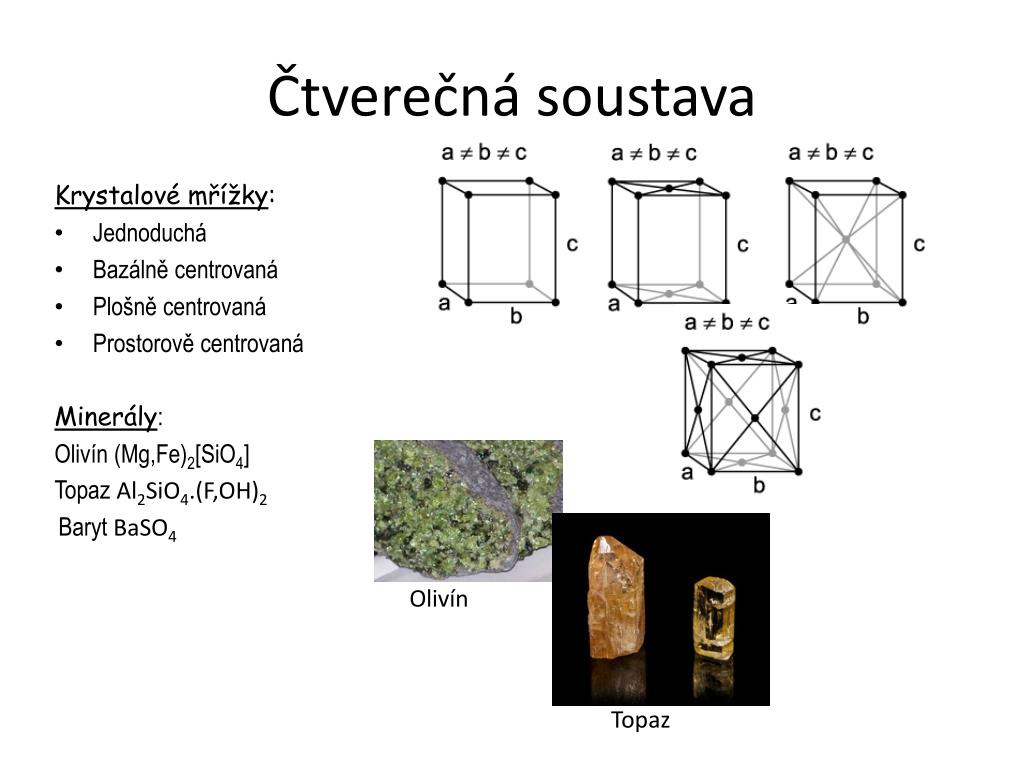

  5. Čtverečná soustava Krystalové mřížky: • Jednoduchá • Bazálně centrovaná • Plošně centrovaná • Prostorově centrovaná Minerály: Olivín (Mg,Fe)2[SiO4] Topaz Al2SiO4.(F,OH)2 Baryt BaSO4 Olivín Topaz

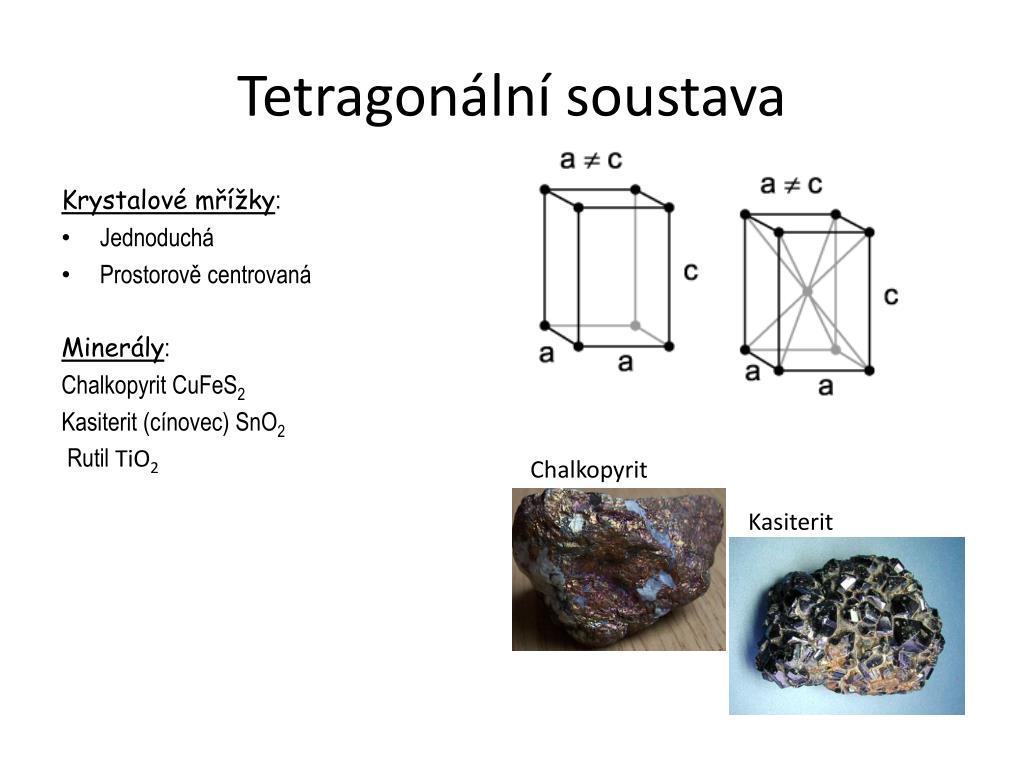

  6. Tetragonální soustava Krystalové mřížky: • Jednoduchá • Prostorově centrovaná Minerály: Chalkopyrit CuFeS2 Kasiterit (cínovec) SnO2 Rutil TiO2 Chalkopyrit Kasiterit

  7. Krychlová soustava • Krystalové mřížky: • jednoduchá • plošně centrovaná • prostorově centrovaná • Minerály: • Měď • Zlato • Stříbro • Železo • Diamant • Halit NaCl • Galenit PbS • Fluorit CaF2

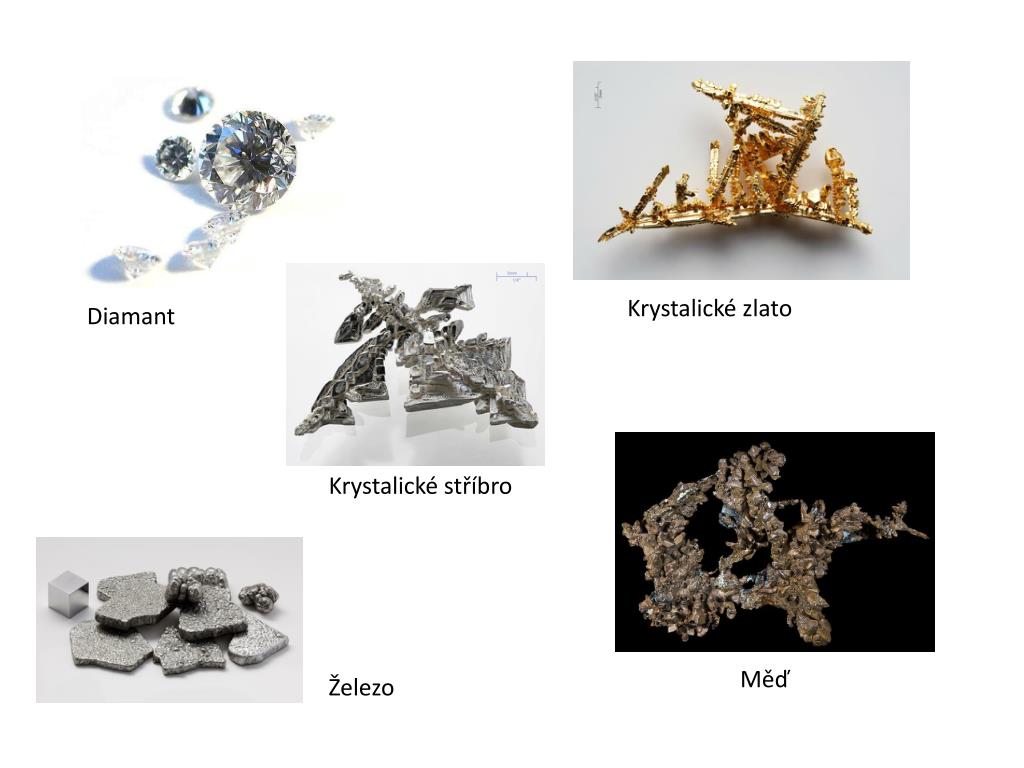

  8. Krystalické zlato Diamant Krystalické stříbro Měď Železo

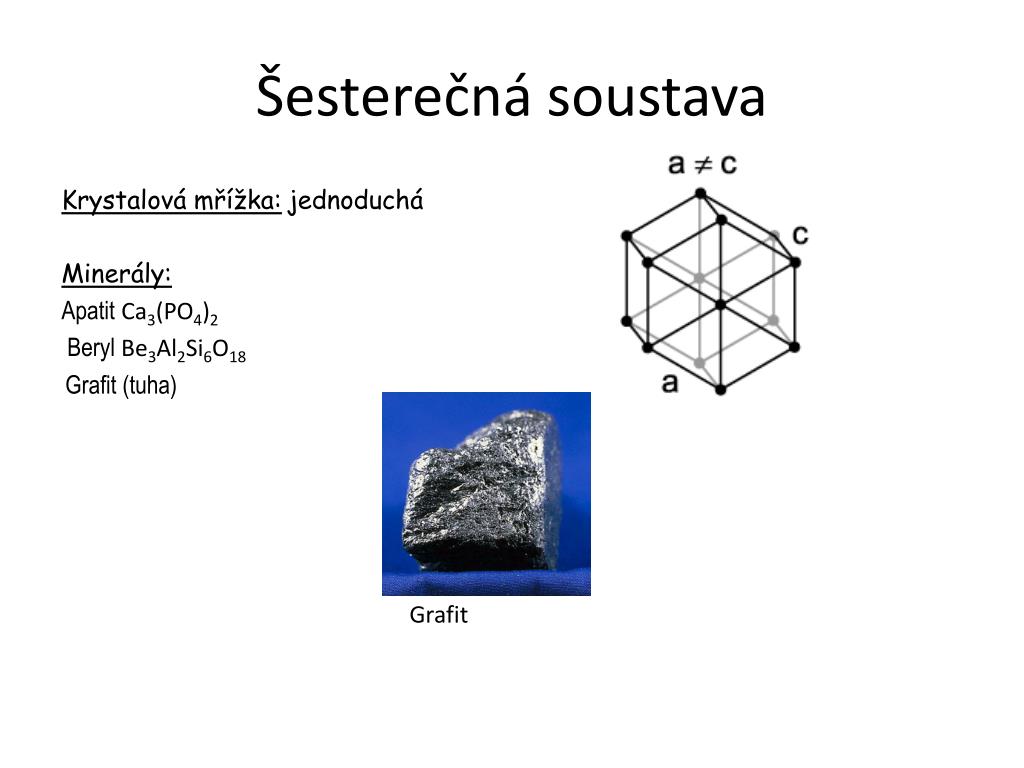

  9. Šesterečná soustava Krystalová mřížka:jednoduchá Minerály: Apatit Ca3(PO4)2 Beryl Be3Al2Si6O18 Grafit (tuha) Grafit

  10. Kosočtverečná soustava Krystalová mřížka:jednoduchá Minerály: Korund Al2O3 Kalcit CaCO3 Křemen SiO2 Magnezit MgCO3 Kalcit Korund Magnezit

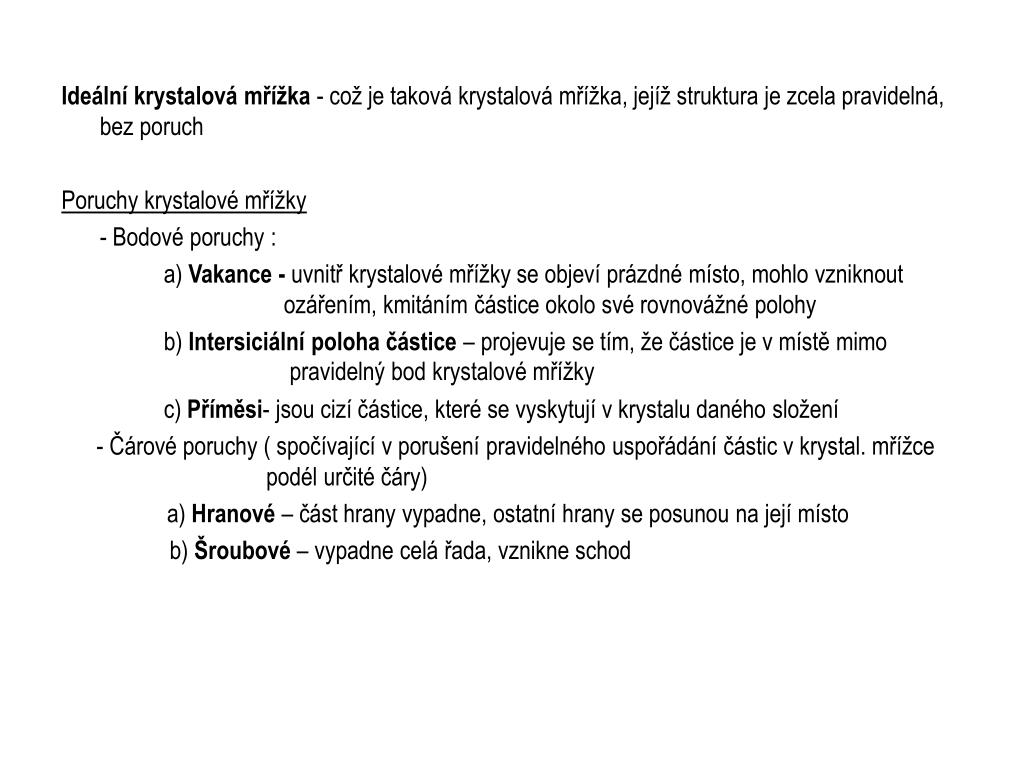

  11. Ideální krystalová mřížka - což je taková krystalová mřížka, jejíž struktura je zcela pravidelná, bez poruch Poruchy krystalové mřížky - Bodové poruchy : a) Vakance - uvnitř krystalové mřížky se objeví prázdné místo, mohlo vzniknout ozářením, kmitáním částice okolo své rovnovážné polohy b) Intersiciální poloha částice – projevuje se tím, že částice je v místě mimo pravidelný bod krystalové mřížky c) Příměsi- jsou cizí částice, které se vyskytují v krystalu daného složení - Čárové poruchy ( spočívající v porušení pravidelného uspořádání částic v krystal. mřížce podél určité čáry) a) Hranové – část hrany vypadne, ostatní hrany se posunou na její místo b) Šroubové – vypadne celá řada, vznikne schod

  12. Použité zdroje • Molekulová fyzika a termika • Krystaly, jejich vznik a použití • www.wikipedia.org
