  1. VLAN – Trunking - VTP Quảntrịmạngcơbản

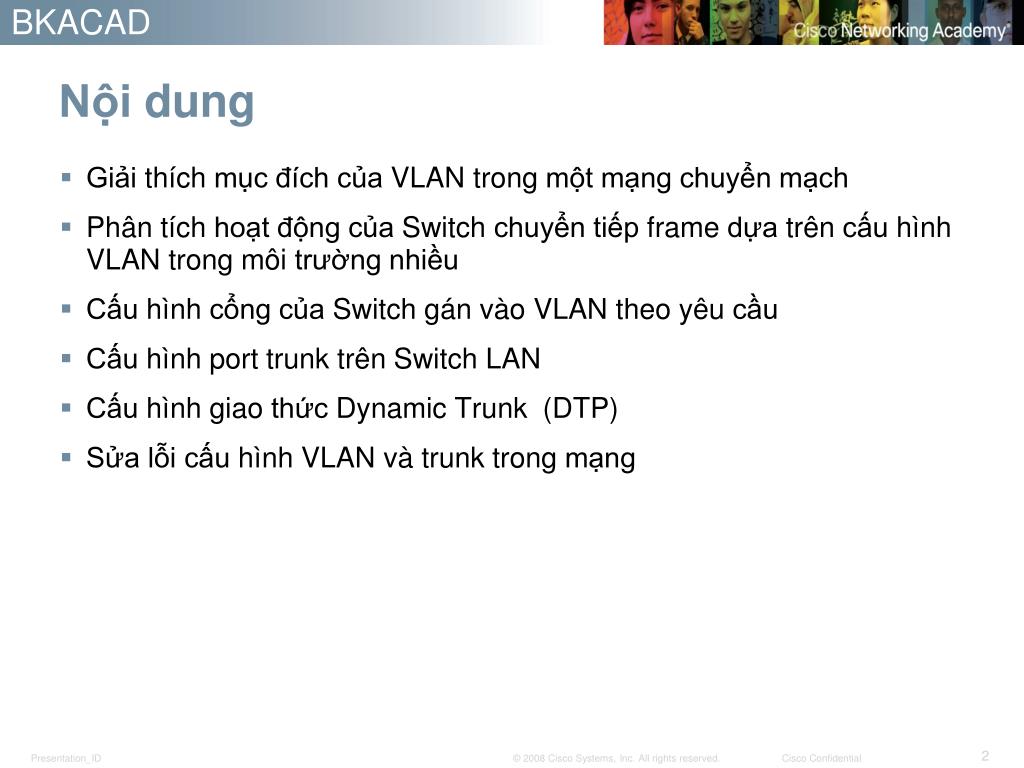

  2. Nội dung • Giảithíchmụcđíchcủa VLAN trongmộtmạngchuyểnmạch • Phântíchhoạtđộngcủa Switch chuyểntiếp frame dựatrêncấuhình VLAN trongmôitrườngnhiều • Cấuhìnhcổngcủa Switch gánvào VLAN theoyêucầu • Cấuhình port trunk trên Switch LAN • Cấuhìnhgiaothức Dynamic Trunk (DTP) • Sửalỗicấuhình VLAN và trunk trongmạng

  3. VLAN

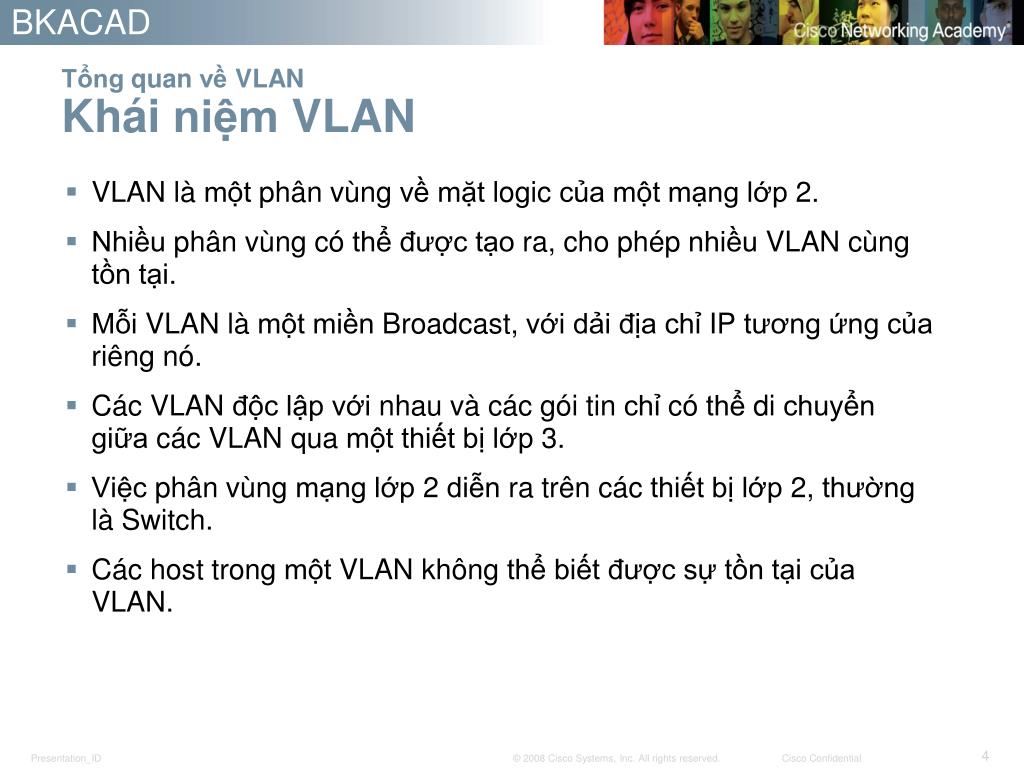

  4. Tổngquanvề VLANKháiniệm VLAN • VLAN làmộtphânvùngvềmặt logic củamộtmạnglớp 2. • Nhiềuphânvùngcóthểđượctạora, chophépnhiều VLAN cùngtồntại. • Mỗi VLAN làmộtmiền Broadcast, vớidảiđịachỉ IP tươngứngcủariêngnó. • Các VLAN độclậpvớinhauvàcácgói tin chỉcóthểdichuyểngiữacác VLAN qua mộtthiếtbịlớp 3. • Việcphânvùngmạnglớp 2 diễnratrêncácthiếtbịlớp 2, thườnglà Switch. • Các host trongmột VLAN khôngthểbiếtđượcsựtồntạicủa VLAN.

  5. Trướckhicó VLAN • 1 tòanhà-> OK • Nhiềutòanhà-> NOT OK • Bộphận IT muốnchắcchắnrằngcácmáytínhsinhviênchiasẻcùngtínhnăngbảomậtcũngnhưbăngthông. Làmthếnàođểđápứngđượcyêucầunàytạicácphòng ban độclậpnhauvềvịtríđịalý? Bạncómuốntạoramộtmạng LAN rấtlớnvàđidâykếtnốicácphòng ban lạivớinhau ? • Sẽtốthơnnếunhómcácngườisửdụngvớitàinguyêncủahọvàomộtnhómbấtchấpvịtríđịalýcủahọ, nhưvậysẽdễdànghơnchovấnđềbảomậtvàquảnlýbăngthôngnếucần 1 tòanhà Nhiềutòanhà

  6. Tổngquanvề VLAN • Một VLAN chophépngườiquảntrịtạoracácnhómthiếtbịvềmặt logic hoạtđộngnhưtrongcùngmộtmạngchodùchúng ở cácvịtríđịalýcáchxanhau • Các VLAN nàychophépngườiquảntrịmạngtriểnkhaicácchínhsáchtruycậpvàbảomậtchocácnhómngườisửdụngbấtkỳ

  7. Chi tiếtvề VLAN • VLAN làmộtmiềnquảngbáđượctạobởimộthoặcnhiều Switch. • Thiếtkếmạng ở phíatrêntạorabamiênquảngbáđộclập.

  8. Khôngcó VLAN – Khôngđiềukhiểnquảngbá ARP Request • Khôngcó VLAN, ARP request đượcgửitớitấtcảcác host. • Hơnnữa, nólàmtiêutốnbăngthôngkhôngcầnthiếtvàlàmgiatăngcácxửlýkhôngcầnthiếttrêncác host.

  9. Có VLAN – Điềukhiểnquảngbá Switch Port: VLAN ID ARP Request

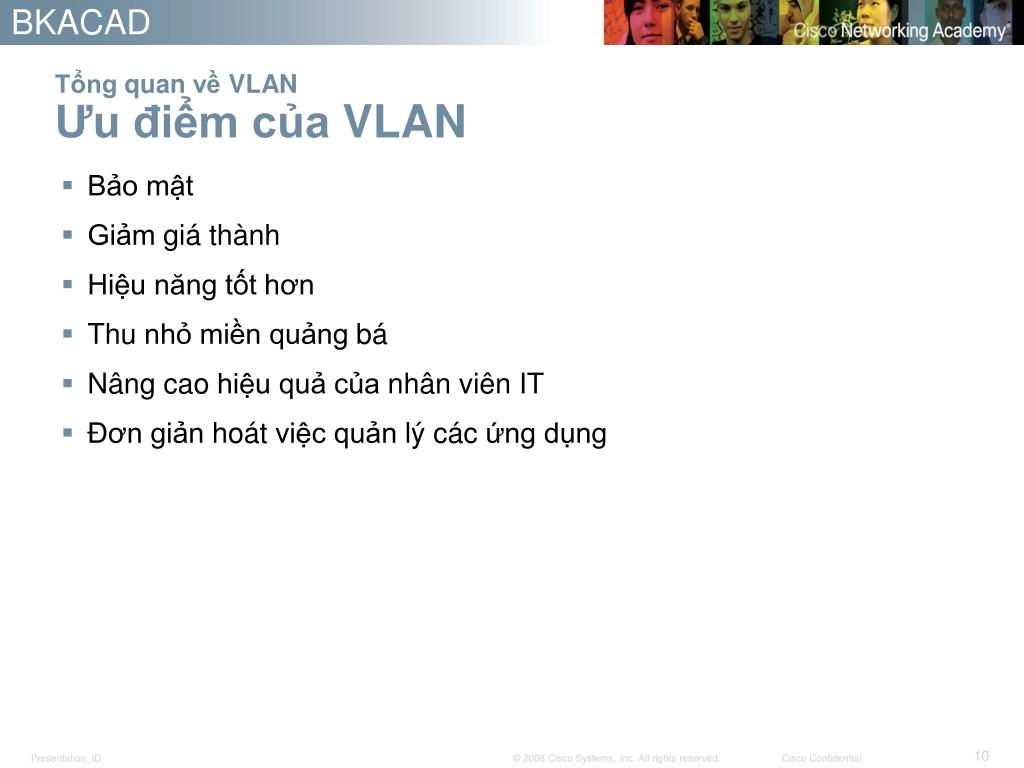

  10. Tổngquanvề VLANƯuđiểmcủa VLAN • Bảomật • Giảmgiáthành • Hiệunăngtốthơn • Thu nhỏmiềnquảngbá • Nângcaohiệuquảcủanhânviên IT • Đơngiảnhoátviệcquảnlýcácứngdụng

  11. VLAN ID • VLAN đượcchiaralàmhaidải: • Dải VLAN thôngthường • Sốhiệu VLAN từ 1 tới 1005 • 1002 – 1005 dựtrữchocác VLAN FDDI và Token Ring • VLAN 1, VLAN 1002 – 1005 tựđộngđượctạoravàkhôngthểxóa • Cấuhình VLAN đượclưutrong file vlan.dat trongbộnhớ flash • VTP chỉcóthểhọcvàlưuthông tin vềcác VLAN thôngthường • Dải VLAN mởrộng • Sốhiệu VLAN từ 1006 tới 4096 • Cấuhình VLAN đượclưutrong file cấuhình • VTP khônghọcthông tin về VLAN mởrộng

  12. Phânloại VLAN • VLAN dữliệu • VLAN mặcđịnh • VLAN native • VLAN quảnlý

  13. Phânloại VLAN • VLAN dữliệu: Một VLAN dữliệulà VLAN đượccấuhìnhđểmanglưulượngcủangườisửdụng

  14. Phânloại VLAN • VLAN mặcđịnh: • Tấtcảcác port của Switch đềulàthànhviêncủa VLAN mặcđịnhsaukhikhởiđộng Switch. • Tấtcảcác port của Switch thamgiavàovlanmặcđịnhđềuthuộcvềmộtmiềnquảngbá. Điềunàychophépbấtcứthiếtbịnàokếtnốitới port switch đềucóthểtraođổiđượcvớicáctheitébịkháctrêncác Switch khác ở trạngtháimặcđịnh. • Vlanmặcđịnhcủa Switch Cisco làvLAN 1. VLAN 1 cótấtcảtínhnăngcủabấtcứ VLAN nào, tuynhiênkhôngnthểđổitênvàxóa VLAN này.

  15. Phânloại VLAN • VLAN quảnlý: • VLAN quảnlýlàbấtcứ VLAN nàobạncấuhìnhchophépcókhảnăngtruycậpđượcvào Switch. • VLAN 1đượccoinhư VLAN quảnlýnếubạnkhônggánmột VLAN cụthểnàolàmchứcnăng VLAN quảnlý. • Bạngáncho VLAN quảnlýmộtđịachỉ IP và subnet mask. Sauđócóthểquảnlý Switch qua HTTP, Telnet, SSH hoặc SNMP.

  16. Phânloại VLAN • VLAN native: • VLAN is native đượcgánchomột port Trunk 802.1Q • Port trunk 802.1Q hỗtrợlưulượngtớitừnhiều VLAN (lưulượngđượcđánhdấu) cũngnhưlưulượngkhôngtớitừ VLAN nào (lưulượngkhôngđượcđánhdấu). • Port trunk 802.1Q đặtlưulượngkhôngđượcđánhdấuvào VLAN native.

  17. Cấuhình VLAN vlan 10 Default vlan 1 Default vlan 1 • Làmtheocáchướngdẫnsaukhicấuhình VLAN trêncác Switch Cisco 29xx: 29xx switches thườnghỗtrợ4,095 VLANs VLAN 1 làVLAN mặcđịnhcủanhàsảnxuất. VLAN 1 là VLAN Ethernet. Cácbản tin quảngbáCisco Discovery Protocol (CDP) và VLAN Trunking Protocol (VTP) đượcgửi qua VLAN 1

  18. Tạo VLAN • Tạo VLAN Switch(config)#vlanvlan_ID Switch(config-vlan)#name NAME • Gán port vàomột VLAN cụthể Switch(config)#interface fastethernet 0/9 Switch(config-if)#switchport access vlanvlan_ID Switch(config-if)#switchport mode access

  19. Cấuhìnhmộtdải port gáncho VLAN vlan 3 Switch(config)#interface range fastethernet 0/8 - 12 Switch(config-if)#switchport access vlan 3 Switch(config-if)#switchport mode access Switch(config-if)#exit

  20. Kiểmtrathông tin VLAN – show vlan vlan 1 default vlan 2 vlan 3

  21. Kiểmtrathông tin VLAN – show vlan brief vlan 1 default vlan 2 vlan 3

  22. Xóa VLAN Switch(config-if)#noswitchport access vlanvlan_number • Câulệnhnàyđưa interface trởlại VLAN 1. • VLAN 1 khôngthểxóađượckhỏi Switch.

  23. Truycập/ Quảnlý Switch Switch(config)#interface vlan 1 Switch(config-if)#ip address 10.1.0.5. 255.255.0.0 Switch(config-if)#no shutdown Switch(config-if)#exit Địachỉ IP, Subnet Mask trên Switch cấuhìnhgiốngnhưcấuhìnhvới host CHÚ Ý: Switch phảiđượccấuhìnhvty login/ password và privileged password chotruycập telnet hoặc SSH. Địachỉ IP và Subnet Mask • Theo mặcđịnh, VLAN 1 là VLAN quảnlý. • Gánđịachỉ IP và Subnet mask tới interface VLAN nàycủa Switch • Địachỉnàychỉcómụcđíchquảnlývàkhônglàmảnhhưởngtớihoạtđộnglớp 2 của Switch. • Địachỉnàychophép ping đượctới Switch hoặc telnet, sshvàoSwtich.

  24. VLAN Trunking

  25. Đánhdấu VLAN No VLAN Tagging • Đánhdấu VLAN đượcsửdụngkhimộtliênkếtmuốnmanglưulượngcủanhiềuhơnmột VLAN. VLAN Tagging

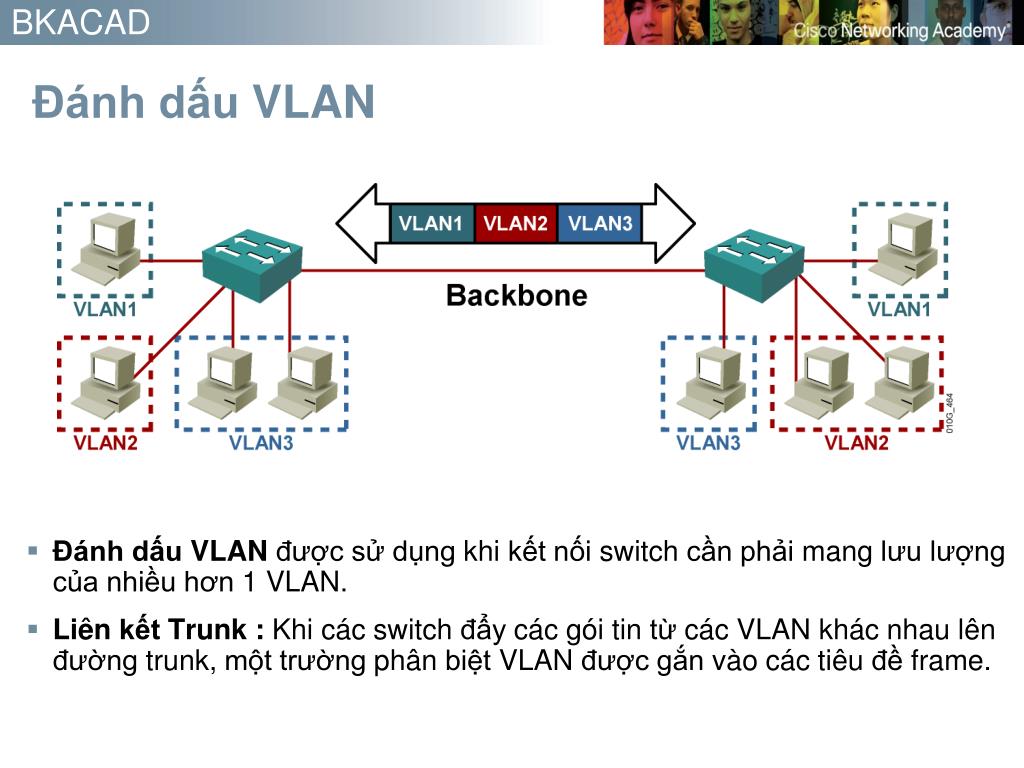

  26. Đánhdấu VLAN • Đánhdấu VLAN đượcsửdụngkhikếtnối switch cầnphảimanglưulượngcủanhiềuhơn 1 VLAN. • Liênkết Trunk :Khicác switch đẩycácgói tin từcác VLAN khácnhaulênđường trunk, mộttrườngphânbiệt VLAN đượcgắnvàocáctiêuđề frame.

  27. Đánhdấu VLAN • Cácgói tin đượcchuyểntiếptớicác Switch kháchoặc Router khácdựatrên VLAN ID vàđịachỉ MAC. • Trêncác Switch nhậngói tin, VLAN ID đượcgỡbỏkhỏigói tin vàsauđóđượcchuyểntiếptớicácthiếtbịthuộccác VLAN tươngứng.

  28. Đánhdấu VLAN • Cóhaiphươngphápchoviệcđánhdấu frame. Độcquyền Cisco vớiInter-Switch Link (ISL)vàIEEE 802.1Q. • ISL thườngđượcsửdụngtrong Switch Cisco theomặcđịnhnhư nay đượcthaythếbằng 802.1Q. • Cisco khuyếnnghịsửdụng802.1Q.

  29. Cáinhìngầnhơnvớiđánhdấu VLAN • Cóhailoạigiaothứcđánhdấu frame: • ISL (Inter-Switch Link) – ĐộcquyềnCisco • IEEE 802.1Q • 802.1Q đượckhuyếnnghịbởi Cisco vàđượcsửdụngbởicác Switch củanhiềunhàsảnxuấtkhácnhau. • Chú ý: Nhiều Switch Cisco cũchỉhoạtđộngvới ISL vàmộtsố Switch Cisco mớichỉhoạtđộngvới 802.1Q

  30. ISL • Frame Ethernet đượcđónggóivớitiêuđềhỗtrợ VLAN ID. • Đónggói ISL đượcthựchiệnbởi Switch trướckhigửilênđường trunk. • Switch nhân frame trênđường trunk tháogói ISL trướckhigửi frame tớiliênkếtkhôngphải trunk. • ISL thêmvào 26 byte tiêuđềchứa 10 bit giànhcho VLAN ID. • Ngoàira, ISL cònthêm 4 byte CRC vàođuôimỗi frame.

  31. ISL • Hìnhvẽdướiđâycungcấpthêm chi tiếtvề frame ISL

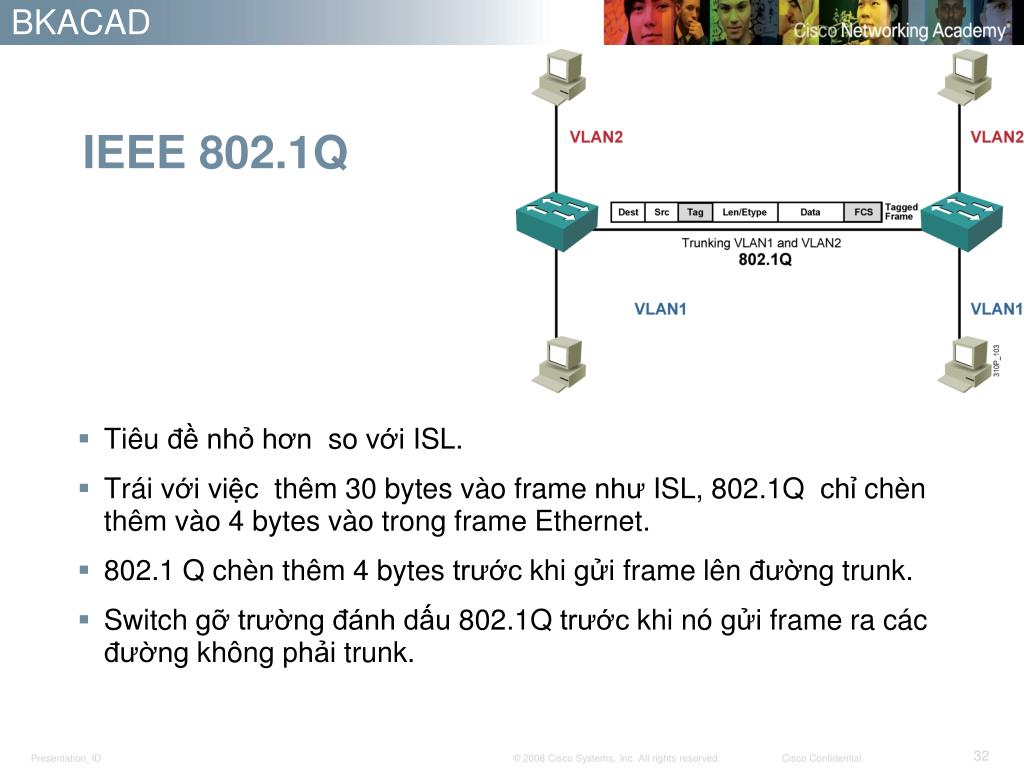

  32. IEEE 802.1Q • Tiêuđềnhỏhơn so với ISL. • Tráivớiviệcthêm 30 bytes vào frame như ISL, 802.1Q chỉchènthêmvào 4 bytes vàotrong frame Ethernet. • 802.1 Q chènthêm 4 bytes trướckhigửi frame lênđường trunk. • Switch gỡtrườngđánhdấu 802.1Q trướckhinógửi frame racácđườngkhôngphải trunk.

  33. 802.1Q • Ở hìnhdướilà chi tiết frame 802.1Q

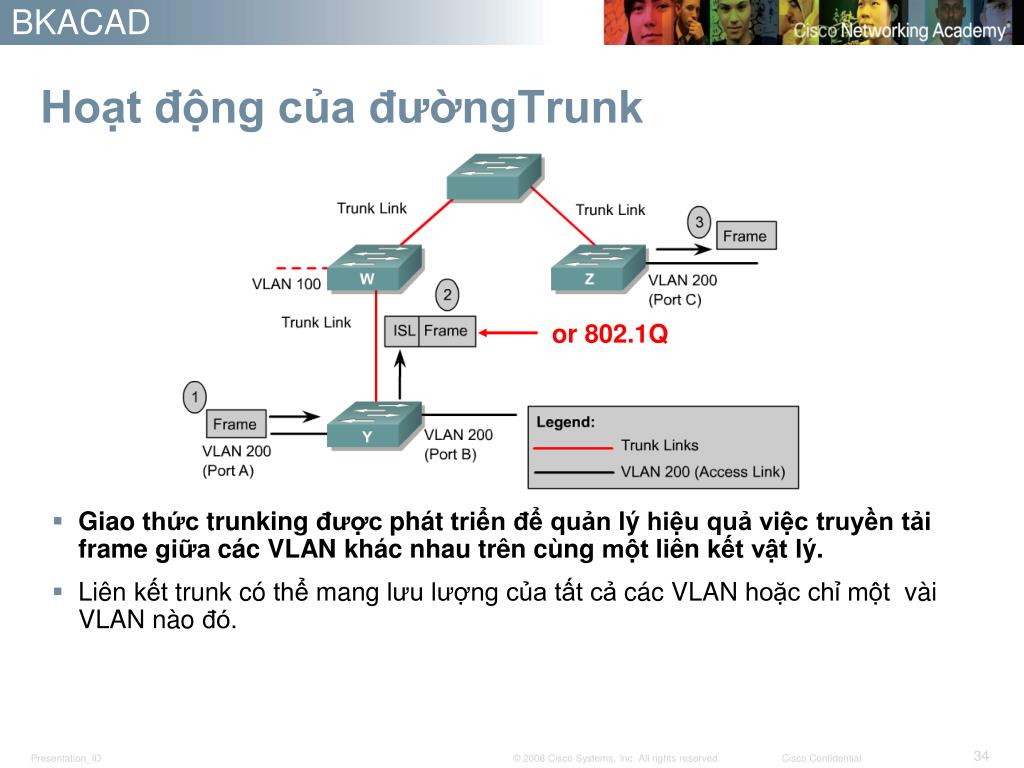

  34. HoạtđộngcủađườngTrunk • Giaothứctrunkingđượcpháttriểnđểquảnlýhiệuquảviệctruyềntải frame giữacác VLAN khácnhautrêncùngmộtliênkếtvậtlý. • Liênkết trunk cóthểmanglưulượngcủatấtcảcác VLAN hoặcchỉmộtvài VLAN nàođó. or 802.1Q

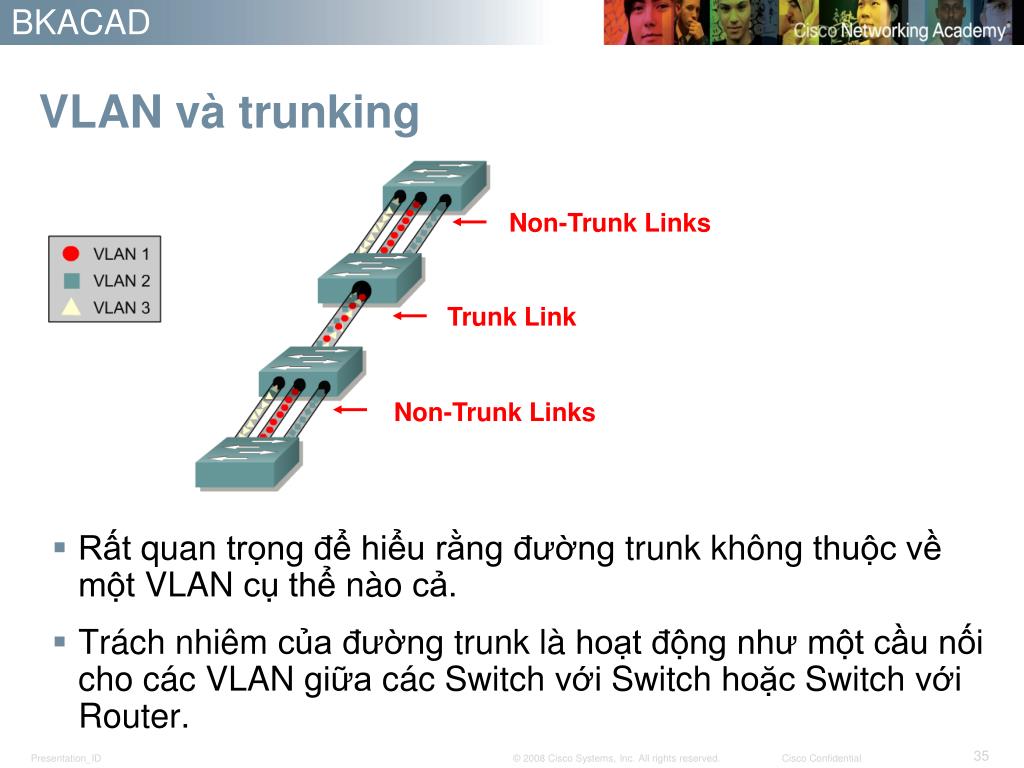

  35. VLAN vàtrunking Non-Trunk Links • Rấtquantrọngđểhiểurằngđường trunk khôngthuộcvềmột VLAN cụthểnàocả. • Tráchnhiêmcủađường trunk làhoạtđộngnhưmộtcầunốichocác VLAN giữacác Switch với Switch hoặc Switch với Router. Trunk Link Non-Trunk Links

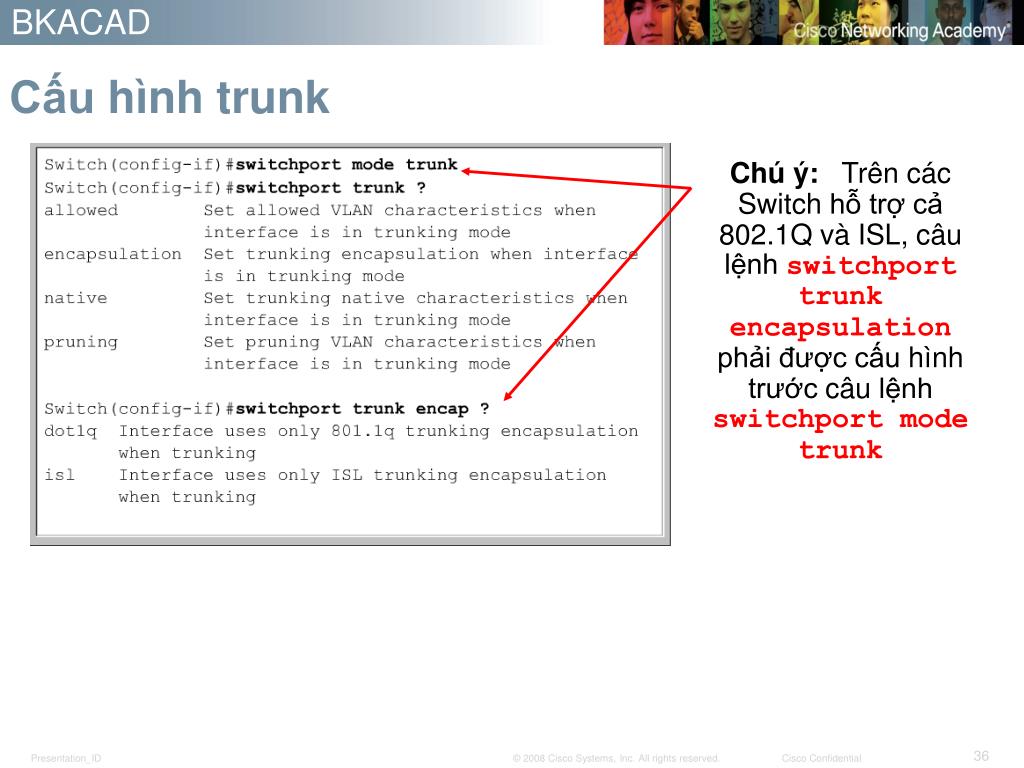

  36. Cấuhình trunk Chú ý: Trêncác Switch hỗtrợcả 802.1Q vàISL, câulệnhswitchporttrunk encapsulationphảiđượccấuhìnhtrướccâulệnhswitchport mode trunk

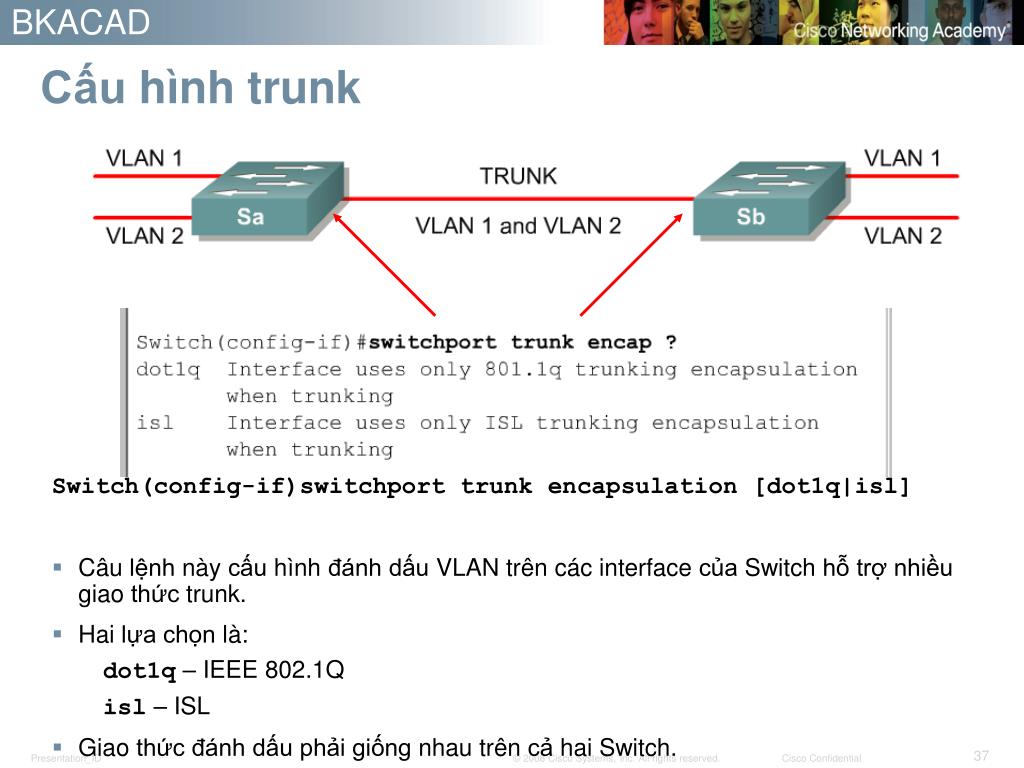

  37. Cấuhình trunk Switch(config-if)switchport trunk encapsulation [dot1q|isl] • Câulệnhnàycấuhìnhđánhdấu VLAN trêncác interface của Switch hỗtrợnhiềugiaothức trunk. • Hailựachọnlà: • dot1q – IEEE 802.1Q • isl – ISL • Giaothứcđánhdấuphảigiốngnhautrêncảhai Switch.

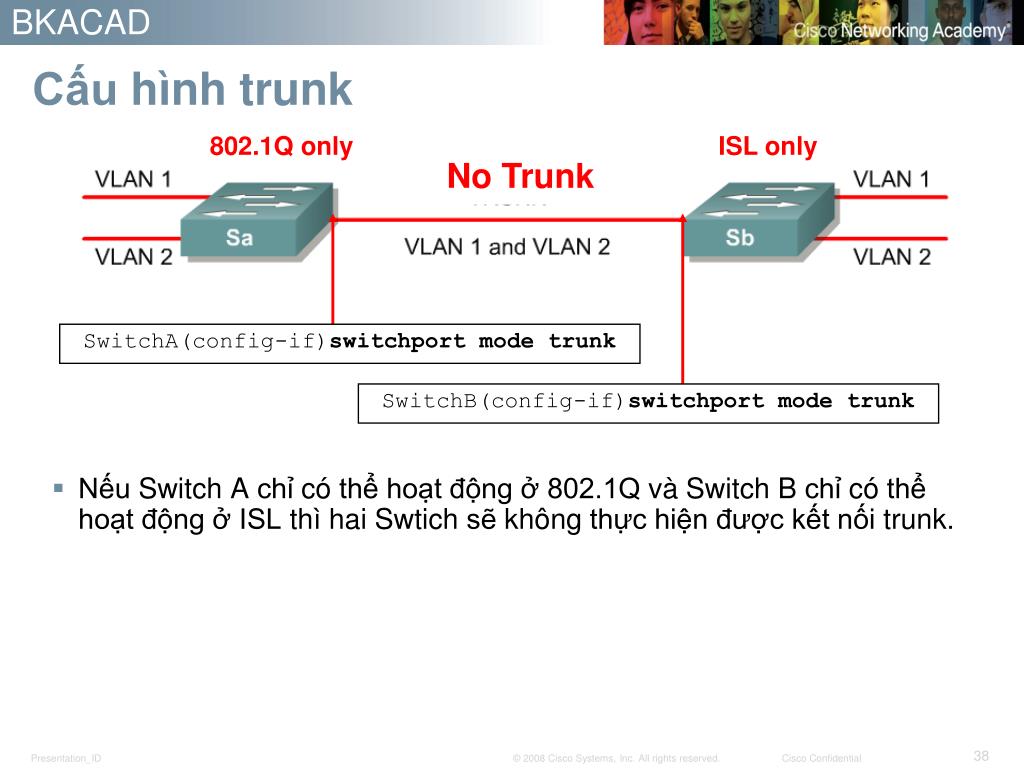

  38. Cấuhình trunk 802.1Q only ISL only No Trunk • Nếu Switch A chỉcóthểhoạtđộng ở 802.1Q và Switch B chỉcóthểhoạtđộng ở ISL thìhaiSwtichsẽkhôngthựchiệnđượckếtnối trunk. SwitchA(config-if)switchport mode trunk SwitchB(config-if)switchport mode trunk

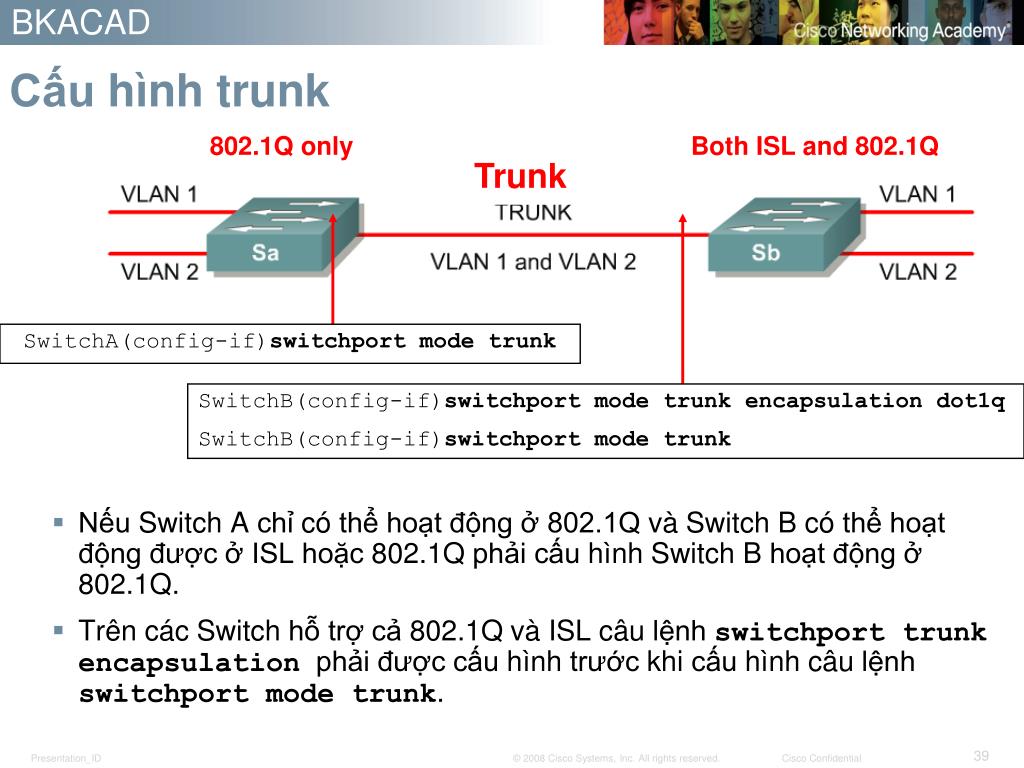

  39. Cấuhình trunk 802.1Q only Both ISL and 802.1Q Trunk • Nếu Switch A chỉcóthểhoạtđộng ở 802.1Q và Switch B cóthểhoạtđộngđược ở ISL hoặc 802.1Q phảicấuhình Switch B hoạtđộng ở 802.1Q. • Trêncác Switch hỗtrợcả 802.1Q và ISL câulệnhswitchport trunk encapsulationphảiđượccấuhìnhtrướckhicấuhìnhcâulệnhswitchport mode trunk. SwitchA(config-if)switchport mode trunk SwitchB(config-if)switchport mode trunk encapsulation dot1q SwitchB(config-if)switchport mode trunk

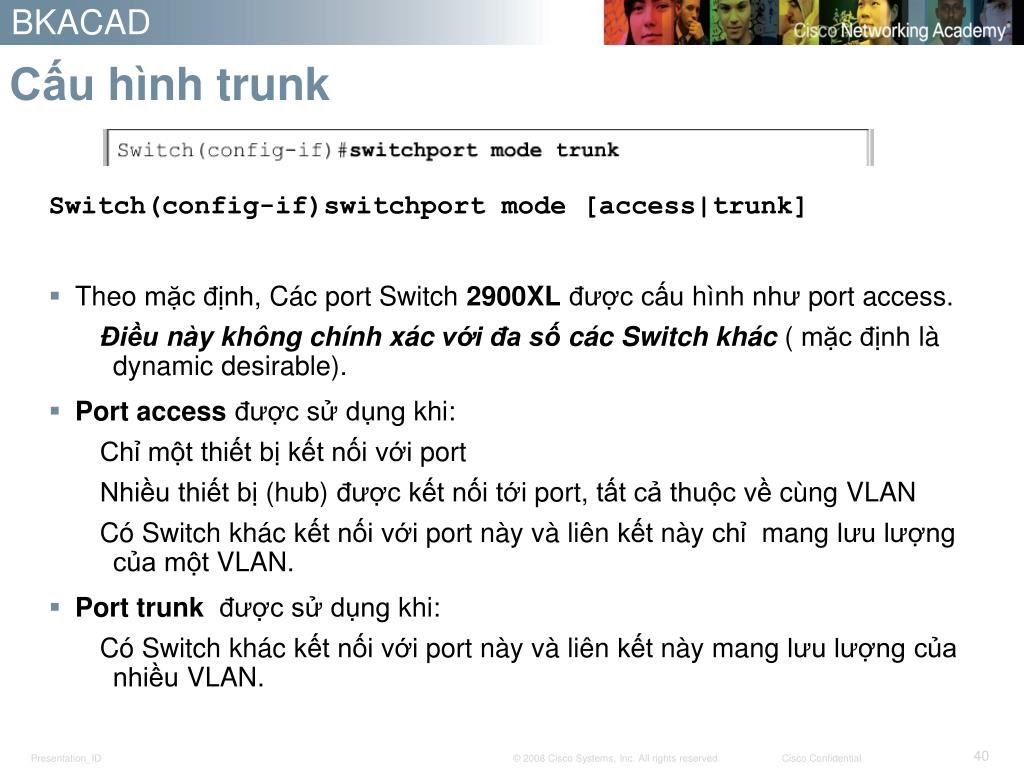

  40. Cấuhình trunk Switch(config-if)switchport mode [access|trunk] • Theo mặcđịnh, Các port Switch 2900XLđượccấuhìnhnhư port access. • Điềunàykhôngchínhxácvớiđasốcác Switch khác ( mặcđịnhlà dynamic desirable). • Port access đượcsửdụngkhi: • Chỉmộtthiếtbịkếtnốivới port • Nhiềuthiếtbị (hub) đượckếtnốitới port, tấtcảthuộcvềcùng VLAN • Có Switch kháckếtnốivới port nàyvàliênkếtnàychỉmanglưulượngcủamột VLAN. • Port trunk đượcsửdụngkhi: • Có Switch kháckếtnốivới port nàyvàliênkếtnàymanglưulượngcủanhiều VLAN.

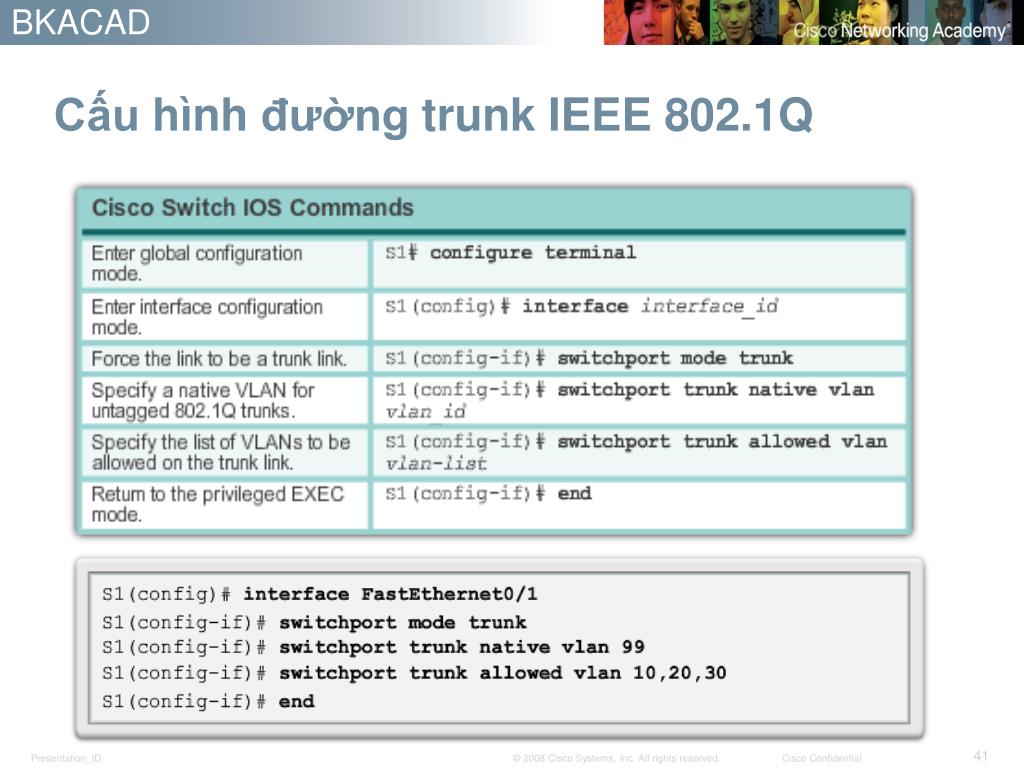

  41. Cấuhìnhđường trunk IEEE 802.1Q

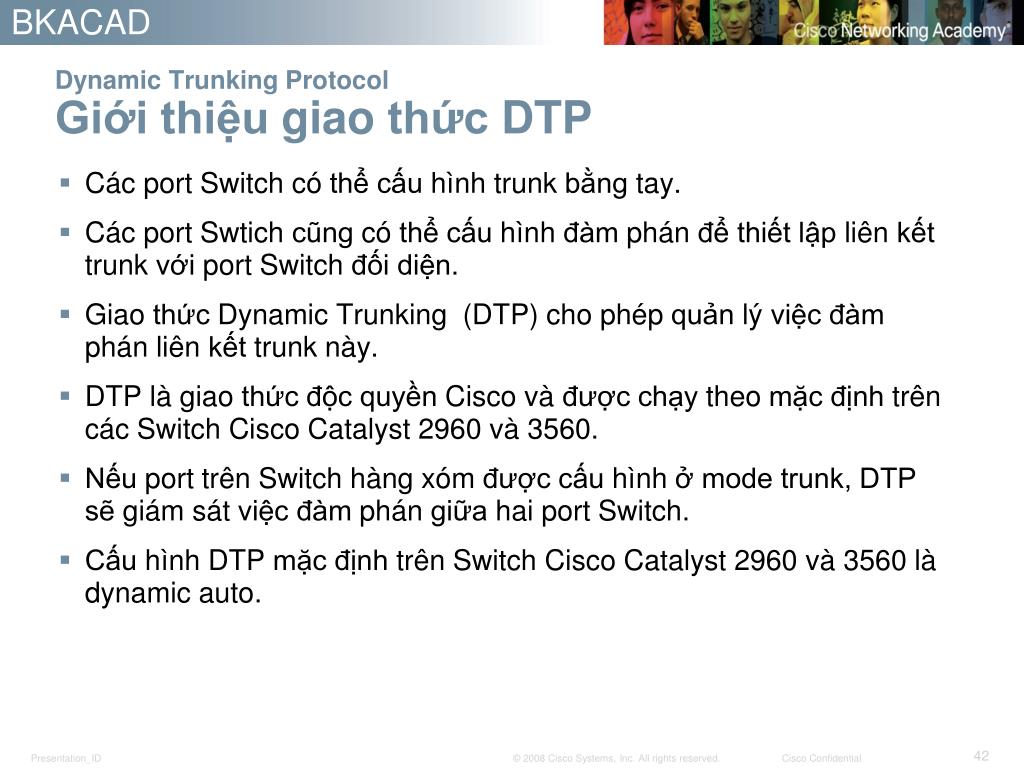

  42. Dynamic Trunking ProtocolGiớithiệugiaothức DTP • Các port Switch cóthểcấuhình trunk bằngtay. • Các port Swtichcũngcóthểcấuhìnhđàmphánđểthiếtlậpliênkết trunk với port Switch đốidiện. • Giaothức Dynamic Trunking (DTP) chophépquảnlýviệcđàmphánliênkết trunk này. • DTP làgiaothứcđộcquyềnCisco vàđượcchạytheomặcđịnhtrêncác Switch Cisco Catalyst 2960 và 3560. • Nếu port trên Switch hàngxómđượccấuhình ở mode trunk, DTP sẽgiámsátviệcđàmphángiữahai port Switch. • Cấuhình DTP mặcđịnhtrên Switch Cisco Catalyst 2960 và3560 làdynamic auto.

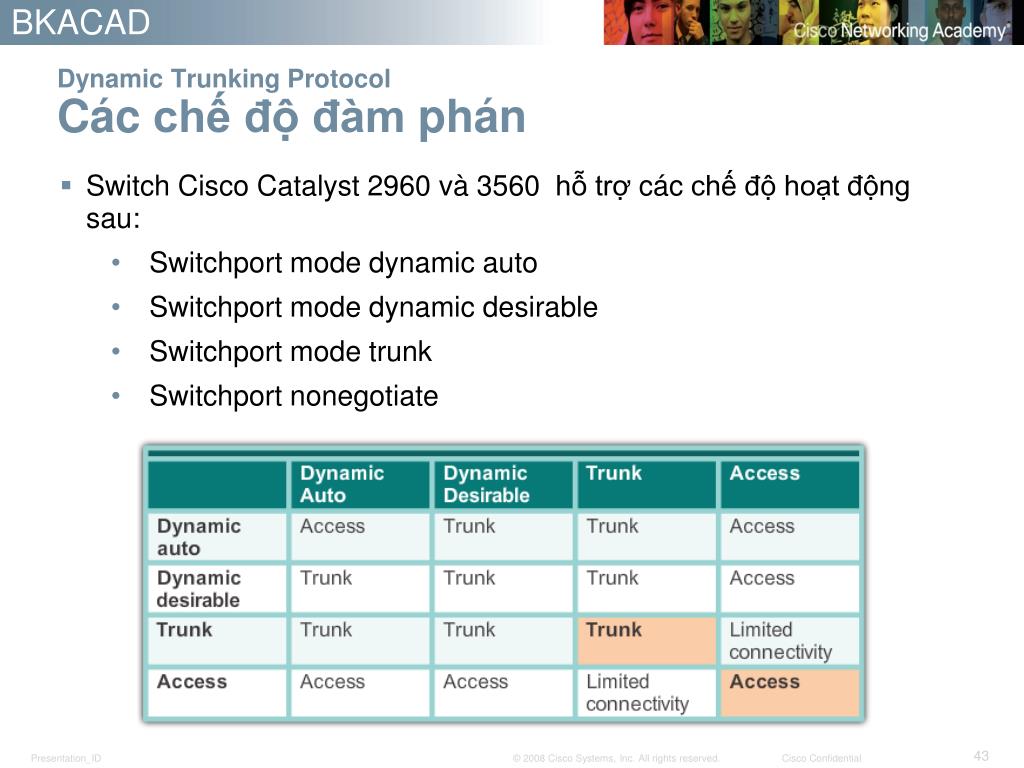

  43. Dynamic Trunking ProtocolCácchếđộđàmphán • Switch Cisco Catalyst 2960 và 3560 hỗtrợcácchếđộhoạtđộngsau: • Switchport mode dynamic auto • Switchportmode dynamic desirable • Switchportmode trunk • Switchport nonegotiate

  44. VTP

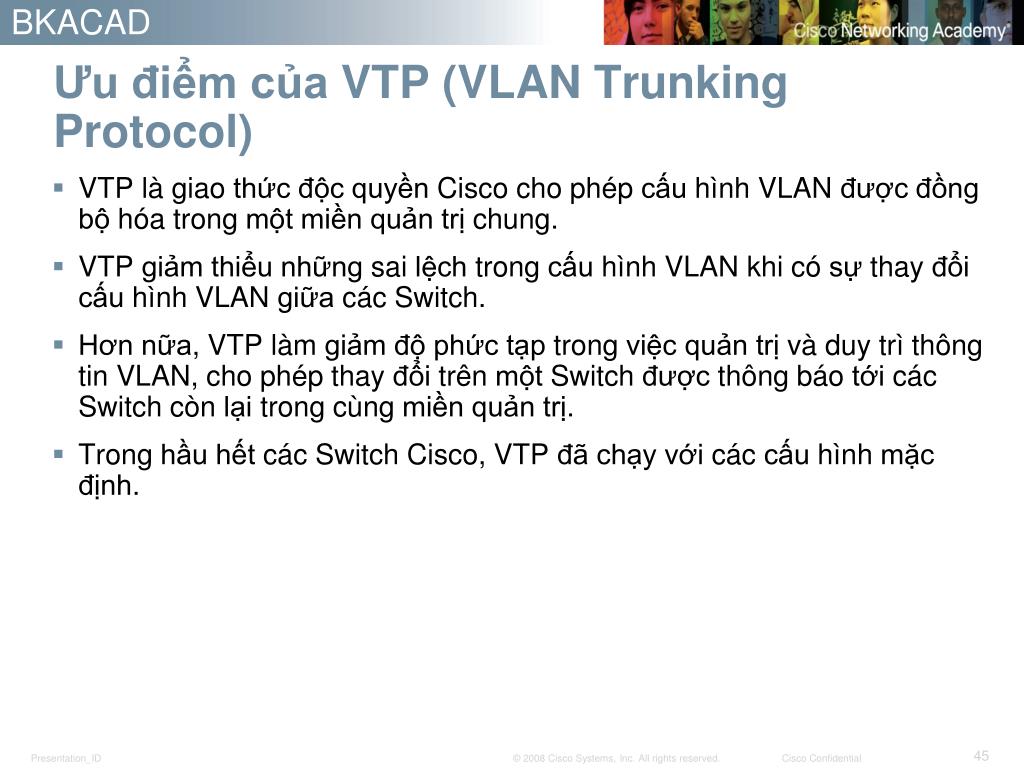

  45. Ưuđiểmcủa VTP (VLAN Trunking Protocol) • VTP làgiaothứcđộcquyền Cisco chophépcấuhình VLAN đượcđồngbộhóatrongmộtmiềnquảntrịchung. • VTP giảmthiểunhữngsailệchtrongcấuhình VLAN khicósựthayđổicấuhình VLAN giữacác Switch. • Hơnnữa, VTP làmgiảmđộphứctạptrongviệcquảntrịvàduytrìthông tin VLAN, chophépthayđổitrênmột Switch đượcthôngbáotớicác Switch cònlạitrongcùngmiềnquảntrị. • Tronghầuhếtcác Switch Cisco, VTP đãchạyvớicáccấuhìnhmặcđịnh.

  46. VTP • VTP (VLAN Trunking Protocol) đượcdùngđểphânphốivàđồngbộthông tin về VLAN trênmạngchuyểnmạch. • Switchequảngbácácbản tin VTP trêncácđường trunk 802.1Q hoặc ISL. • VTP Server • Đâylàchếđộhoạtđộngmặcđịnhcủa Switch • Ở chếđộ Server, Switch cóthểtạo, thayđổivàxóa VLAN. • VTP Client • Ở chếđộ Client, Switch khôngcókhảnăngtạo, thayđổivàxóa VLAN. • Ở chếđộnày, Switch chỉcậpnhậtthông tin VLAN từcác Switch khácvàchuyểntiếpthông tin VLAN chocác Switch khác. • VTP Transparent • Switch ở chếđộnàykhôngthamgiavào VTP

  47. Hoạtđộngcủa VTP– Số Revision • Cácbản tin quảngbá VTP đượcchuyểntiếp qua tấtcảcáckếtnối trunk, baogồm ISL, IEEE 802.1Q. • Mộtthamsốquantrọngtronghoạtđộngcủa VTP làsố Revision cấuhình VTP. • Đâylàmộtsố 32 bit đểchỉrasựthayđổicủacấuhình VTP. • Số Revision bắtđầubằng 0 vàtăng 1 đơnvịvớimỗithayđổicủacấuhình VLAN chotớikhinóđạttớigiátrị4294927295rồi quay lạivề 0 vàbắtđầuquátrìnhtăngmới. • Mỗi Switch khinhậnbản tin quảngbá VTP sẽ so sánhsố Revision vớicủachínhnó • Cácgói tin VTP chứasố Revision của Switch gửibản tin quảngbá VTP. • Thông tin nàyxácđịnhxemthông tin nhậnđượccómớihơnthông tin củachínhnó hay không. • Nếumớihơnthông tin củanó, Switch sẽcậpnhậtthông tin VLAN vàsố Revision trongbản tin quảngbá VTP • Switch sẽkhôngcậpnhậtnếukhácmiền VTP hoặccósố Revision nhỏhơncủachínhnó.

  48. Hoạtđộngcủa VTP • Cácbản tin quảngbá VTP đượcgửi qua cácđường trunk • VTP server và client đượcđồngbộvớisố Revision lớnnhất • Bản tin quảngbá VTP đượcgửimỗi 5 phútmộtlầnhoặckhicósựthayđổithông tin VLAN

  49. Hoạtđộngcủa VTP • VTP client khôngthểtạo, sửavàxóathông tin VLAN. • VTP client chỉcậpnhậtthayđổi VLAN vàgửibản tin VTP rangoàicácđường trunk. • VTP client duytrìdanhsáchđầyđủcác VLAN trongmộtmiền VTP nhưngnókhônglưutrên NVRAM. • Bấtcứthayđổinàođềuphảinhậnđượctừmộtbản tin quảngbá VTP.

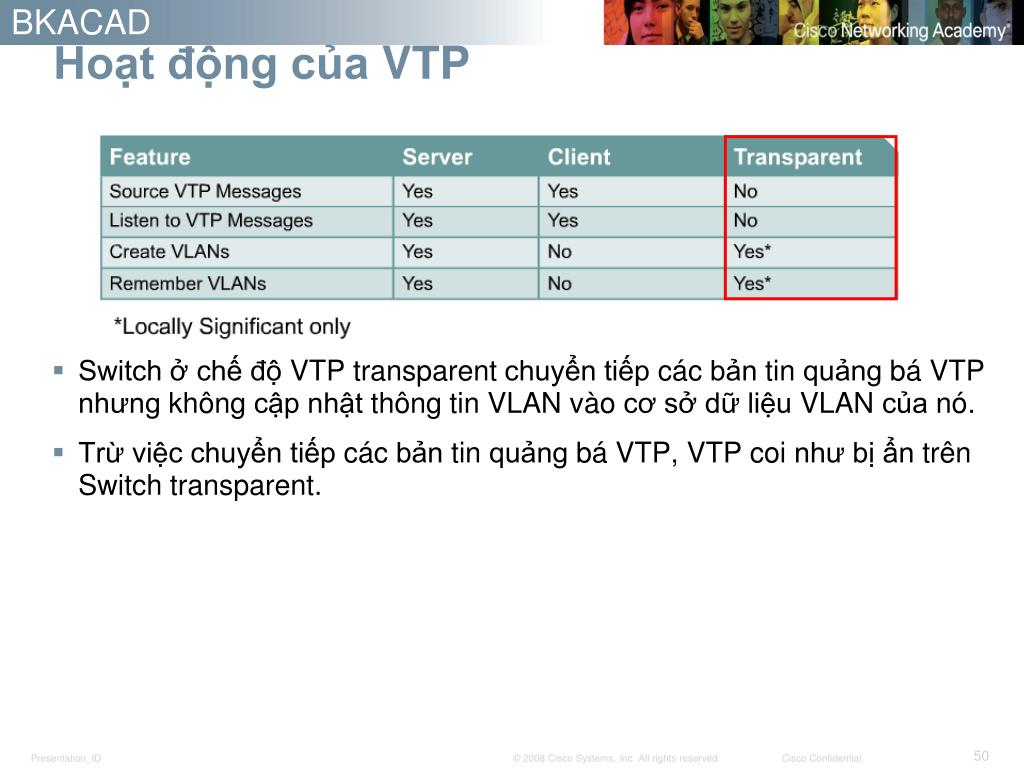

  50. Hoạtđộngcủa VTP • Switch ở chếđộ VTP transparent chuyểntiếpcácbản tin quảngbá VTP nhưngkhôngcậpnhậtthông tin VLAN vàocơsởdữliệu VLAN củanó. • Trừviệcchuyểntiếpcácbản tin quảngbá VTP, VTP coinhưbịẩntrên Switch transparent.
