Presentation Transcript

  1. PLC軟體架構介紹 一.順序控制概論 二.程式基本架構 三.模組化程式應用

  2. 順序控制概論 1.基本 AND OR 邏輯

  3. 2.基本順序控制

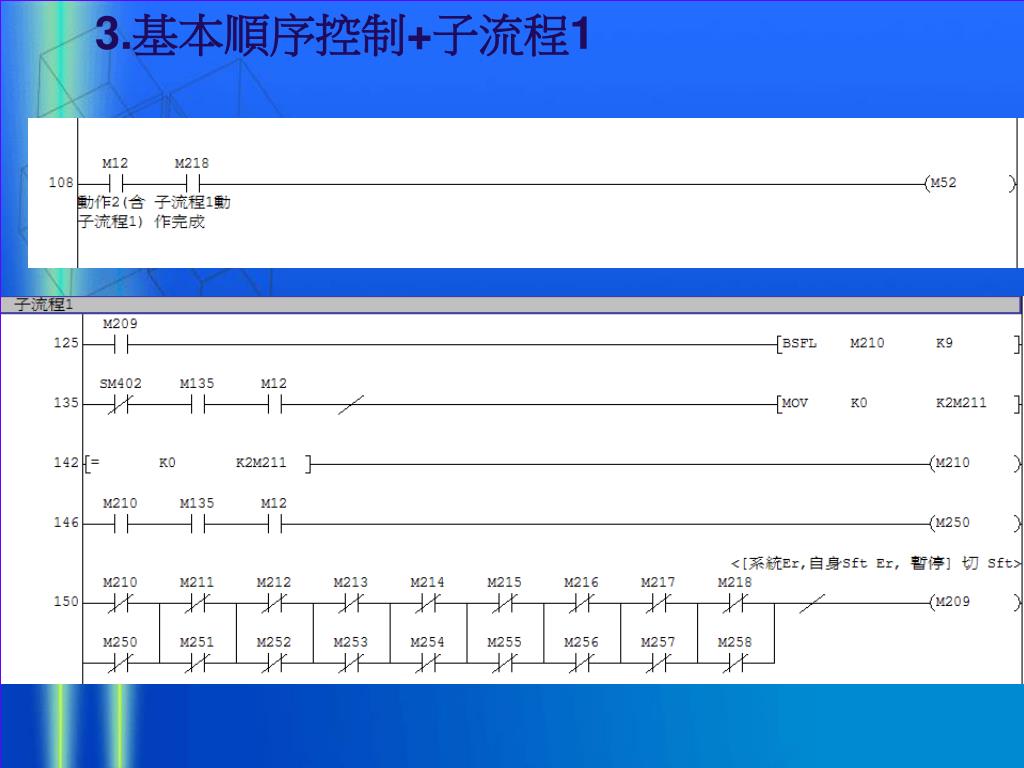

  4. 3.基本順序控制+子流程1

  5. 4.基本順序控制+子流程2&3

  6. 5.基本順序控制-跳步

  7. 程式基本架構(1) 1.系統區 啟動/停止,inline/offline, Local/Remote,以及其他模式管理與切換 2.Recipe data 因產品不同而有不一樣的製程參數,如面板尺寸,溫度,壓力等 3.機台共通性參數 不因產品別而改變的參數,如各軸運轉速度,特殊功能啟用與否,ccd 旋轉中心等

  8. 程式基本架構(2) 4.手動 調機與故障排除用 5.機構歸原點 在自動運轉前需要先將各機構歸到預備位置 6.自動 此為機台最重要運轉模式,運用前述之順序動作控制,架構出各機構的動作,也包含各機構之間或上下游的傳片交握動作

  9. 程式基本架構(3) 7.在籍處理 當產品運送到下一站時,需要將此產品的 data 轉移到下一站,在籍 data 可能含有經某一站的製程資料(如壓力,檢查結果),或是上游所傳下來的資料 一般在籍轉移會以某一機構動作執行,如有必要還會搭配檢知器的狀態

  10. 程式基本架構(4) 7.異常產生與處理 機構元件有可能損壞,產品有可能破損掉落,所以需要產生異常並予以排除,以馬達異常通常直接收控制器或驅動器的異常輸出,其他可以動作.檢知器狀態與時間來產生異常 8.CIM 依使用者的規格上報資訊,與接收資料與處理

  11. Recipe data 處理方式 Recipe 1 data Recipe 輸入顯示 選擇的 Recipe No 暫存 Recipe 2 data 回存原選擇的 Recipe No Recipe 3 data 依現行 Recipe No 暫存 現行Recipe Recipe N data

  12. 機台共通性參數 處理方式 共通性參數 共通性參數 輸入顯示 暫存 回存

  13. 異常(參考 PLC異常程式) 異常發生F8 Code 0008 異常發生F9 Code 0009 異常總數:0 異常總數:1 異常總數:2 異常碼:0000 異常碼:0008 異常碼:0008 異常碼:0000 異常碼:0000 異常碼:0009 異常碼:0000 異常碼:0000 異常碼:0000 異常碼:0000 異常碼:0000 異常碼:0000 異常F8 Code 0008 消失 異常總數:1 異常碼:0009 異常碼:0000 異常碼:0000 異常碼:0000

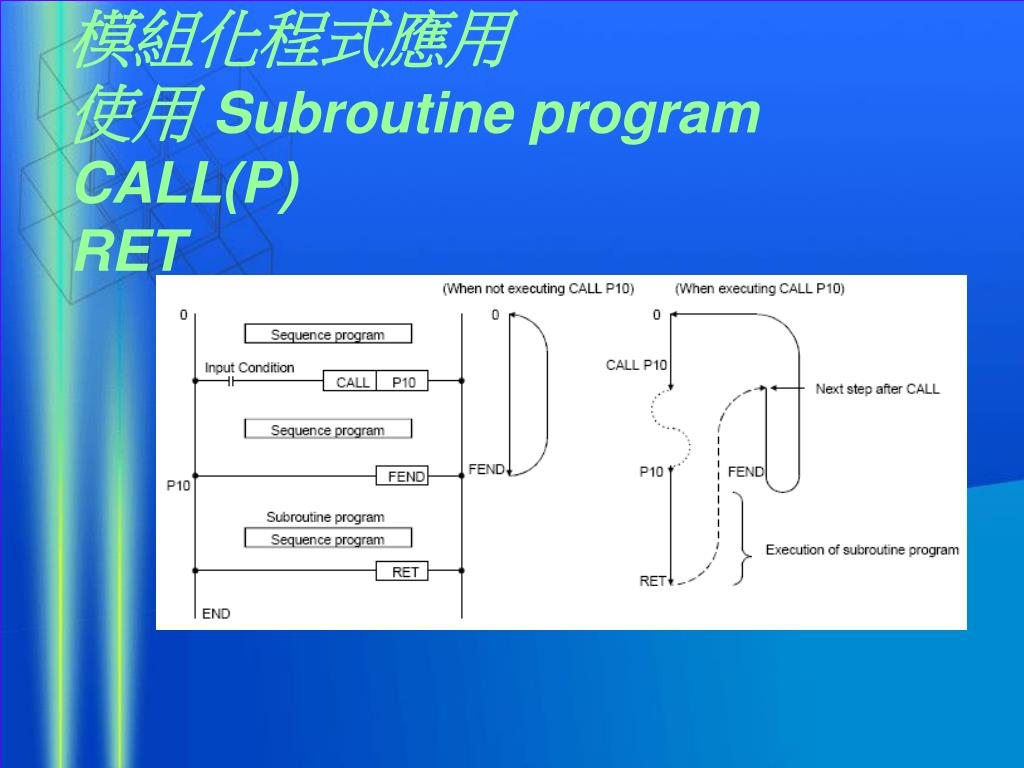

  14. 模組化程式應用使用 Subroutine programCALL(P)RET

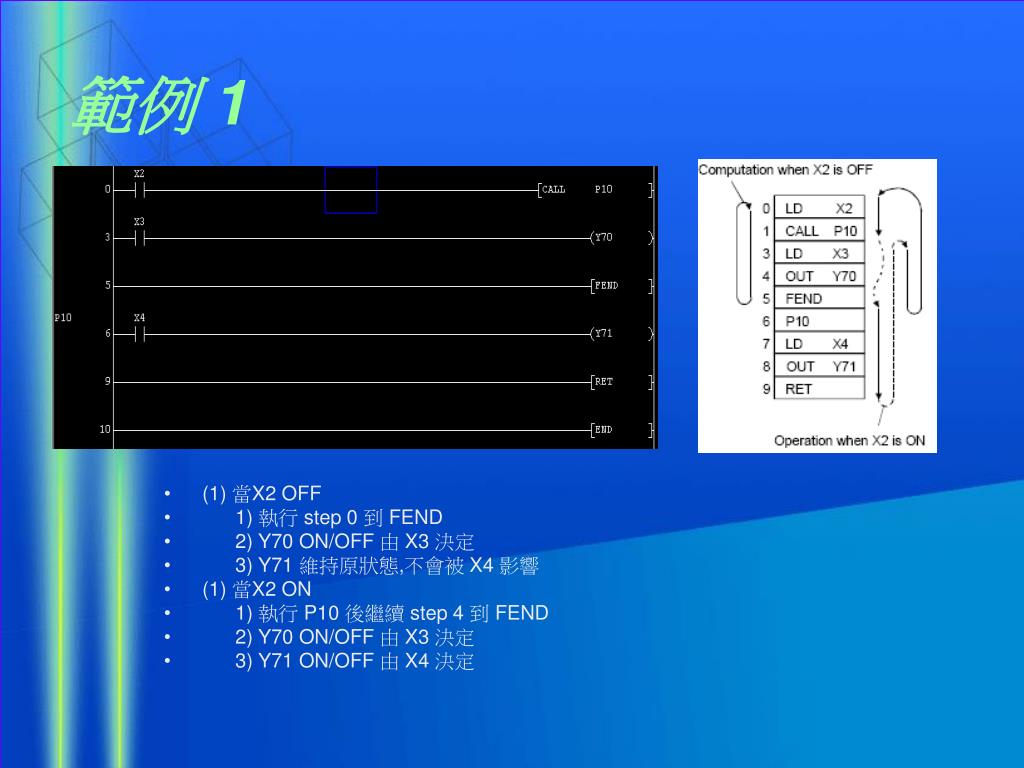

  15. 範例 1 • (1) 當X2 OFF • 1) 執行 step 0 到 FEND • 2) Y70 ON/OFF 由 X3 決定 • 3) Y71 維持原狀態,不會被 X4 影響 • (1) 當X2 ON • 1) 執行 P10 後繼續 step 4 到 FEND • 2) Y70 ON/OFF 由 X3 決定 • 3) Y71 ON/OFF 由 X4 決定

  16. Subroutine program使用 function devices(FX,FY,FD)

  17. Subroutine program output OFF calls(FCALL)

  18. 模組化程式應用使用 Function block參考 plc 程式FB-TEST-V01FB-QD75

  19. END
