HITUNG REAKSI PADA G DAN BERAPA GAYA PADA AB ∑Mc = 0 K.12 – G Cos 20. 1,5 = 0 G = 8.K./ Coc20. A. K= 40 lb. O. 45. 0. 0. 12”. B. G. C. 1,5”. O. 20. PERHITUNG GAYA PADA AB K AB = K Coc 45 K AB = 40. 0,71 K AB = 28,4 KG. Y. A. K= 40 lb. 0. O. 45. 12”. X. B. G. C.

pakuna
Télécharger la présentation

1,5”

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

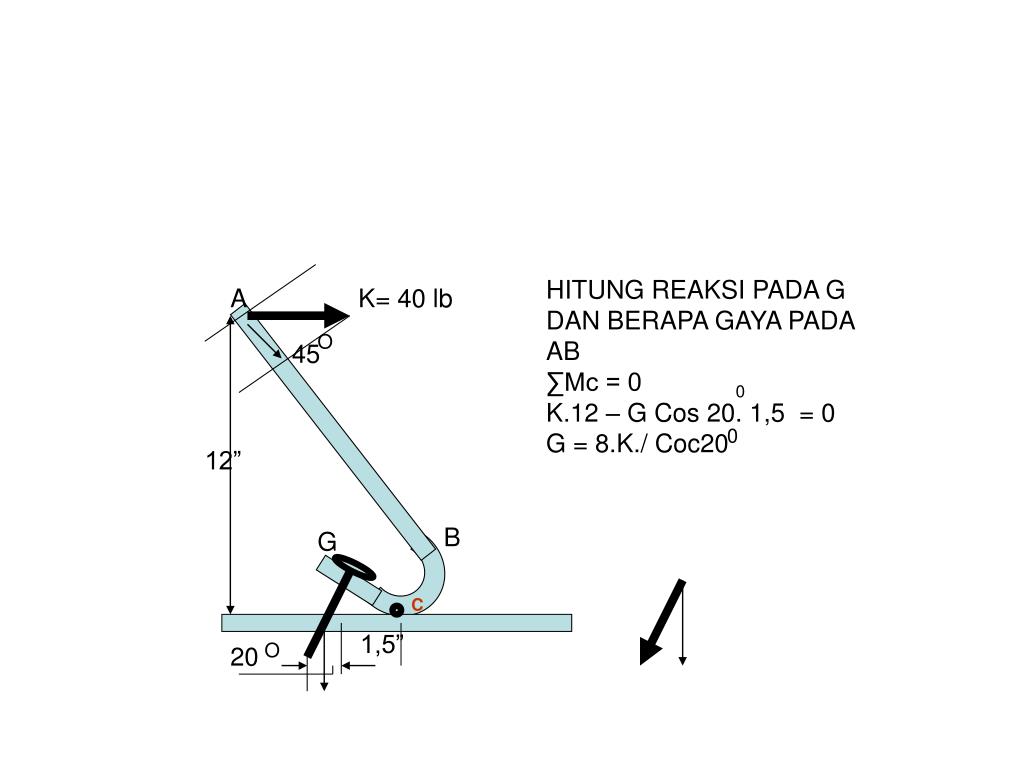

  1. HITUNG REAKSI PADA G DAN BERAPA GAYA PADA AB ∑Mc = 0 K.12 – G Cos 20. 1,5 = 0 G = 8.K./ Coc20 A K= 40 lb O 45 0 0 12” B G C 1,5” O 20

  2. PERHITUNG GAYA PADA AB KAB = K Coc 45 KAB = 40. 0,71 KAB= 28,4 KG Y A K= 40 lb 0 O 45 12” X B G C 1,5” O 20

  3. A K= 40 lb O 45 AB G 12” B G C 1,5” O 20

  4. y Rf x D Re B D S B Q C F l Ra E β/2 l β/2 E A A

  5. y Rf x D Re B D S Q B C F l Ra l E β/2 β/2 E A A

  6. F Re AB

  7. y Rf x D Re B Sinβ = Q/Re Re = Q/ Sinβ 1) ∑MA = 0 S.AD + Re. AE = 0 S = Re. AE /DE 2) DIMANA AD = l Cocβ 3) AE = r Cot β/2 4) SUBSITUSIKAN PERSAMAAN 1), 3) DAN 4) KE PERSAMAAN 2) S = Q.r / 2.l.Sin (β/2) Coc β Q C F l E β/2 β/2 A

  8. y Rf x D Re B Sinβ = AD/L AD = l. Sinβ 1) ∑MB = 0 -Bv. l. Sinβ - Q (l. Sinβ –r) = 0 Bv. l. Sinβ = Q (l. Sinβ –r) Bv. l. Sinβ = Ql. Sinβ – Qr Bv. = Q. Sinβ – Qr/ l. Sinβ Q C F l E β/2 β/2 A

  9. SOAL MOMEN DAN AKSI REAKSI GAMBAR 1 MENUNJUKKAN TUAS REM HITUNGLAH REAKSI GAYA PADA SABUK DAN REAKSI PADA TITIK A R= 60CM O 45 A 40 CM 10CM 20 KG

  10. SOAL MOMEN DAN AKSI REAKSI GAMBAR 1 MENUNJUKKAN TUAS REM HITUNGLAH REAKSI GAYA PADA SABUK DAN REAKSI PADA TITIK A R=60CM O 45 A 40 CM 10CM 20 KG

  11. β ∑ ∑ β √

  12. Tentukan gaya-gaya pada titik A, C dan D B l/2 C D β Q l/2 A

  13. PADA GAMBAR 2 MENUNJUKKAN RODA TEGANG PADA SABUK. DAPAT DIUMPAMAKAN BAHWA GAYA TEGAK LURUS G DI C SETIMBANG DENGANSEBUAH GAYA MELALUI A DAN SEBUAH GAYA MELALUI B YANG BERDIRI TEGAK LURUS DI AB.TENTUKAN PULA GAYA YANG MELALUI A. C 19 A G=25 KG 15 30 B 85 55

  14. 0 APABILA β =45 DAN G = 100 √2 KG GAYA X YANG DIPERLUKAN DAN BERAPA GAYA Y. β X 20 CM Y β β G 10 CM

  15. O 0 O APABILA β =45 , β1=30, β2=75 DAN G = 100 √2 kg GAYA X YANG DIPERLU KAN DAN BERAPA GAYA Y. β1 X 20 CM Y β2 β G 10 CM

  16. 50 lb C 0 90 2,5” B A HITUNG REAKSI DI B DAN C
