  1. SIP之穿越NAT

  2. Agenda • SIP穿越NAT • NAT分类 • 问题之所在 • 各种解决方案

  3. SIP穿越NAT – NAT分类 • Full Cone NAT(完全圆锥型) • Address Restricted Cone NAT(地址限制圆锥型 ) • Port Restricted Cone NAT(端口限制圆锥型) • Symmetric NAT(对称型) 公网 私网 M A,b P X,y NAT S

  4. SIP穿越NAT – NAT分类 Full Cone NAT(完全圆锥型NAT) 公网 私网 M A,b P X,y Full Cone NAT S • NAT会将客户机地址{X:y}转换成公网地址{A:b}并绑定 • 任何包都可以通过地址{A:b}送到客户主机的{X:y}地址上

  5. SIP穿越NAT – NAT分类 Address Restricted Cone NAT(地址限制圆锥型 ) 公网 私网 M X P,q A,b P,r X,y X Restricted Cone NAT S • NAT会将客户机地址{X:y}转换成公网地址{A:b}并绑定 • 只有来自主机{P}的包才能和主机{X:y}通信

  6. SIP穿越NAT – NAT分类 Port Restricted Cone NAT(端口限制圆锥型 ) 公网 私网 M,n P,q X A,b P,r X,y X Port Restricted Cone NAT S • NAT会将客户机地址{X:y}转换成公网地址{A:b}并绑定 • 只有来自主机{P,q}的包才能和主机{X:y}通信

  7. SIP穿越NAT – NAT分类 Symmetric NAT(对称型) 公网 私网 M,n C,d P,q X A,b P,r X,y X Port Restricted Cone NAT S • NAT会将客户机地址{X:y}转换成公网地址{A:b}并绑定为{X:y}|{A:b}<->{P:q} • NAT只接受来自{P:q}的incoming packet，将它转给{X:y} • 每次客户机请求一个不同的公网地址和端口，NAT会新分配一个端口号{C,d}

  8. Firewall /NAT SIP穿越NAT – 问题之所在 • SIP Proxy无法穿过NAT回送SIP信令 公网 SIP Proxy 私网 私网 X X SIP信令 Firewall /NAT 因为SIP信令中的From和Contact头域记录的是私网地址和端口,NAT无法识别和转换。

  9. SIP穿越NAT – 问题之所在 • 如果是UDP Hole Punching呢？什么是UDP Hole? 公网 私网 UDP包 Firewall /NAT 这个内网的NAT上打了一个方向为211.136.91.58的“洞”，（这就是称为UDP Hole Punching的技术）以后211.136.91.58就可以通过这个洞与内网的192.168.1.223联系了，但是其他的IP不能利用这个洞。

  10. SIP穿越NAT – 问题之所在 • 如果是UDP Hole Punching呢？ • 在没有活动的时候，这个Hole会过期： • NAT对于地址转换关系是有一定生命期的，某个地址转换后在一段时间内没有被使用将会被清除，当这个业务流再次出现时，将会建立一个新的地址转换关系。

  11. SIP穿越NAT – 解决问题 • 几种解决方案 • ALG • MidCom • STUN • TURN • SBC

  12. Application Level Gateway Solution SIP穿越NAT – ALG • ALG可以识别SIP信令，能够适当地修改数据包 • ALG可以是单独的连接于外网和内网之间的设备，也可以是内置于防火墙内的插件 • 当FW/NAT发现外网呼叫信令为SIP时，将其转发到ALG(应用层网关)，通过ALG建立起内网伪地址终端与外网终端的通信连接 • 需要对现有设备升级改造

  13. IETF MIDCOM(Middlebox Communications) Solution SIP穿越NAT – MidCom • 允许第三方(MIDCOM Agent)成为受FW/NAT信任的实体，然后代表FW/NAT做出决定，强迫其开放端口传送媒体流或数据流。这些受信任的实体通过“MidCom”定义的新协议与FW/NAT进行通信。 • 协议的识别不由Middlebox完成，而是由外部的MIDCOM Agent完成 • 需要对现有设备升级改造

  14. STUN(Simple Traversalof UDP Through Network) Solution SIP穿越NAT – STUN STUN回包告诉客户端 公网IP和12345端口 公网 私网 [A,b] What’s my ip? A,b S,t X,y NAT 希望在5060端口接收数据 从5060端口发送请求STUN服务器 NAT映射端口为12345

  15. SIP穿越NAT – STUN • IETF RFC 3489定义了如何确定由NAT分配的公网地址和端口 • 不需要改造现有NAT 主要特色： • 能够让客户端发现NAT的存在以及类型 • 能够让客户端发现NAT的绑定生命周期 • 可以工作在多NAT串联环境下 • 非常简单的协议，易于实现，负载低 • STUN服务器可以位于公网任何地方 适用范围： • 不适用于Symmetric NAT • 对于Non- Symmetric NAT都适用 • 如果双方都位于同一个NAT之后，就不适用

  16. SIP穿越NAT – STUN STUN的优点： • 无需现有NAT设备做任何改动 • 可在多个NAT串联的网络环境中使用 STUN的局限性： • 需要终端支持STUN CLIENT的功能 • 不适合支持TCP连接的穿越，所以不支持H.323 • 不支持Symmetric NAT • 不支持对防火墙的穿越

  17. SIP穿越NAT – STUN

  18. SIP穿越NAT – STUN

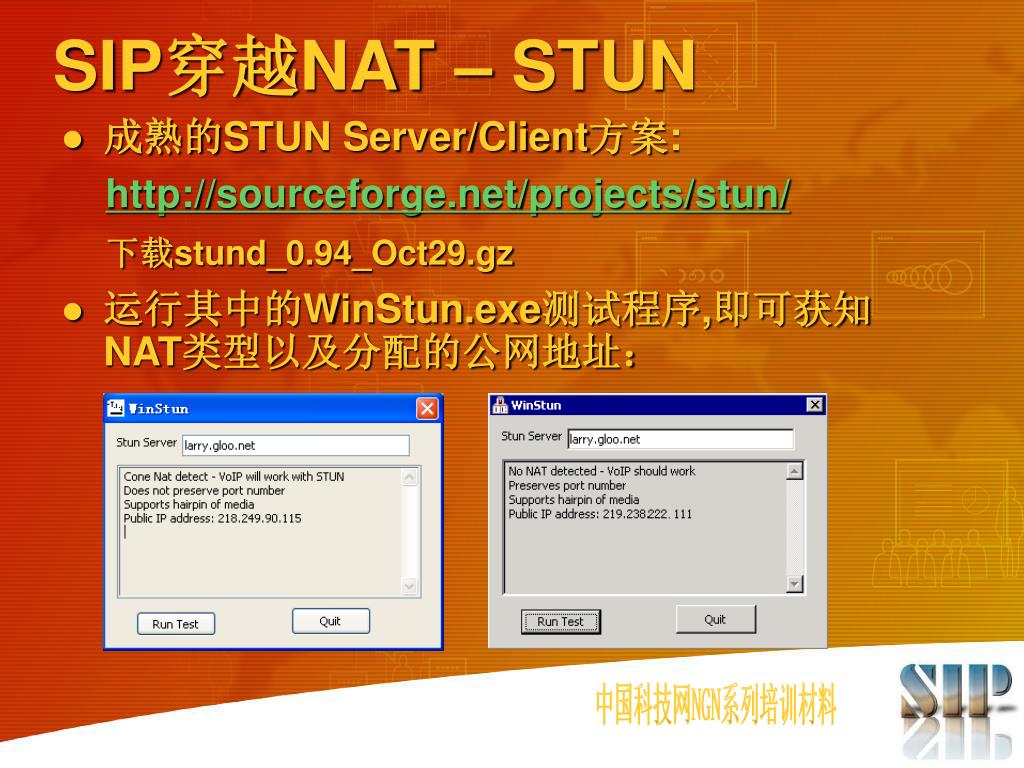

  19. SIP穿越NAT – STUN • 成熟的STUN Server/Client方案: http://sourceforge.net/projects/stun/ 下载stund_0.94_Oct29.gz • 运行其中的WinStun.exe测试程序,即可获知NAT类型以及分配的公网地址：

  20. TURN(Traveral Using Relay NAT) Solution SIP穿越NAT –TURN 通过Relay方式穿越NAT的方式：私网终端发出的报文都要经过TURN Server进行Relay转发 公网 私网 O,p M,n [O,p] O,p A,b Give my ip M,n S,t X,y 分配一个IP和端口：[O,p] NAT

  21. SIP穿越NAT –TURN • IETF draft “draft-rosenberg-midcom-turn-06” • TURN Server控制分配地址和端口，能分配RTP/RTCP地址对(RTCP端口号为RTP端口号加1)作为私网终端用户的接收地址，避免了STUN方式中出口NAT对RTP/RTCP地址端口号的任意分配，使得客户端无法收到对端发来的RTCP报文(对端发RTCP报文时，目的端口号缺省按RTP端口号加 1发送)。

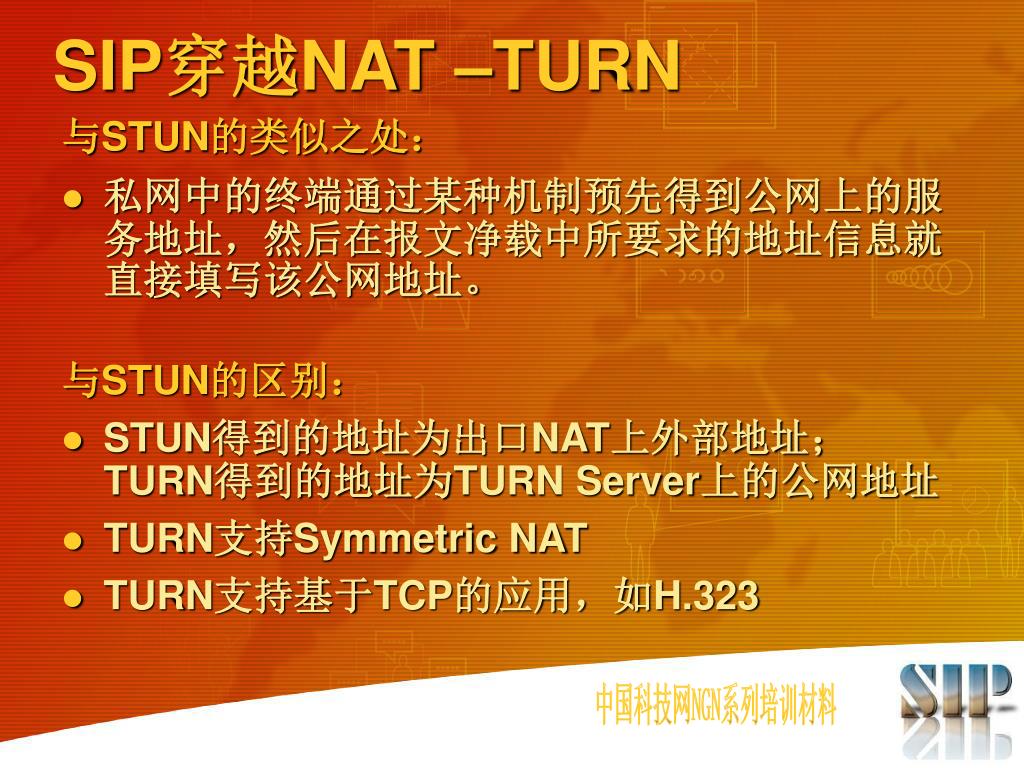

  22. SIP穿越NAT –TURN 与STUN的类似之处： • 私网中的终端通过某种机制预先得到公网上的服务地址，然后在报文净载中所要求的地址信息就直接填写该公网地址。 与STUN的区别： • STUN得到的地址为出口NAT上外部地址；TURN得到的地址为TURN Server上的公网地址 • TURN支持Symmetric NAT • TURN支持基于TCP的应用，如H.323

  23. SIP穿越NAT –TURN TURN的优点： • 无需现有NAT设备做任何改动 • 可在多个NAT串联的网络环境中使用 • 支持Symmetric NAT • 支持TCP连接的穿越 TURN的局限性： • 需要终端支持TURN CLIENT的功能 • 所有报文都必须经过TURN Server转发，增大了包的延迟和丢包的可能性

  24. ICE(Interactive Connectivity Establishment) Solution SIP穿越NAT –ICE • IETF draft “draft-ietf-mmusic-ice-03” • 综合运用 STUN、TURN或RSIP(Realm Specific IP)协议，使之在最适合的情况下工作，以弥补单独使用其中任何一种所带来的固有缺陷 • 在 SIP client开发上显著地增加了复杂性 • 适用于各种类型的NAT • 需要每一个终端支持 traversal 方法 资源： • 可以参考论文《基于ICE方式SIP信令穿透Symmetric NAT技术研究 》

  25. Firewall Firewall SBC(Session Border Controller) Solution SIP穿越NAT –SBC SIP Proxy SIP Signaling RTP/RTCP Media

  26. SIP穿越NAT –SBC • Signaling Solution • SBC可以帮助SIP信令穿越已经存在的FW/NAT，而不需要对现有的FW/NAT设备做任何改变 • 对于SIP终端，SIP终端设备会周期性发送注册消息到SBC • Media Traversal Solution • SBC可以把相应的媒体流发送到防火墙上的相关IP地址和端口，然后正确地使媒体流到达防火墙后的用户侧

  27. 谢谢！
