Presentation Transcript

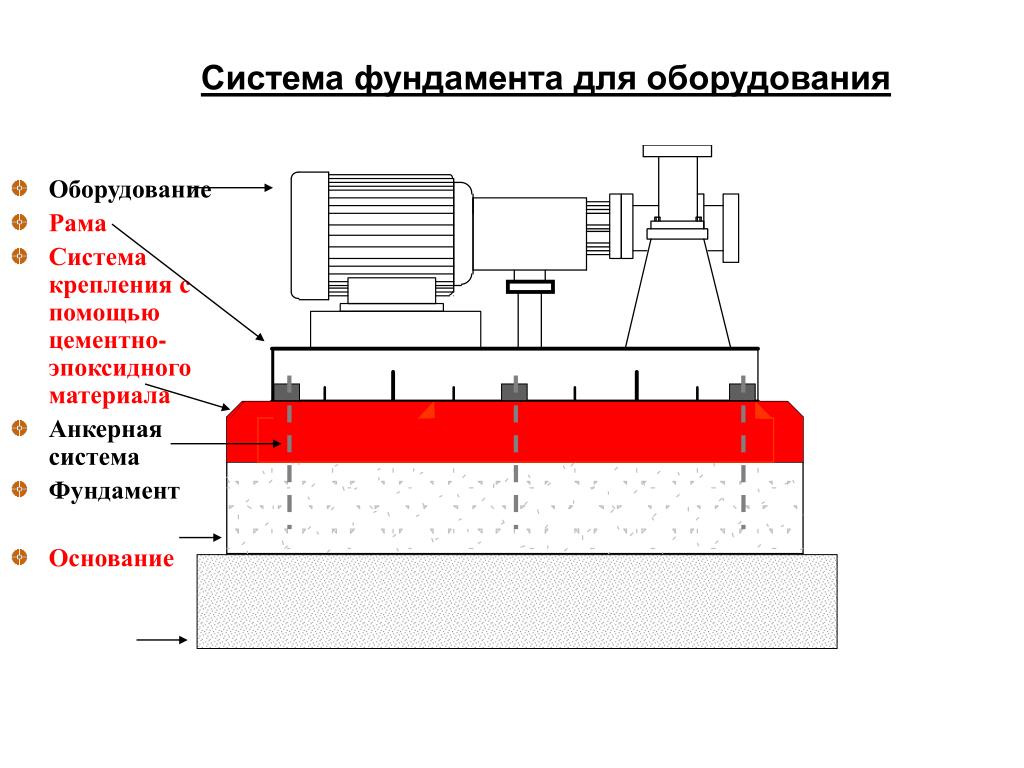

  1. Система фундамента для оборудования • Оборудование • Рама • Система крепления с помощью цементно-эпоксидного материала • Анкерная система • Фундамент • Основание

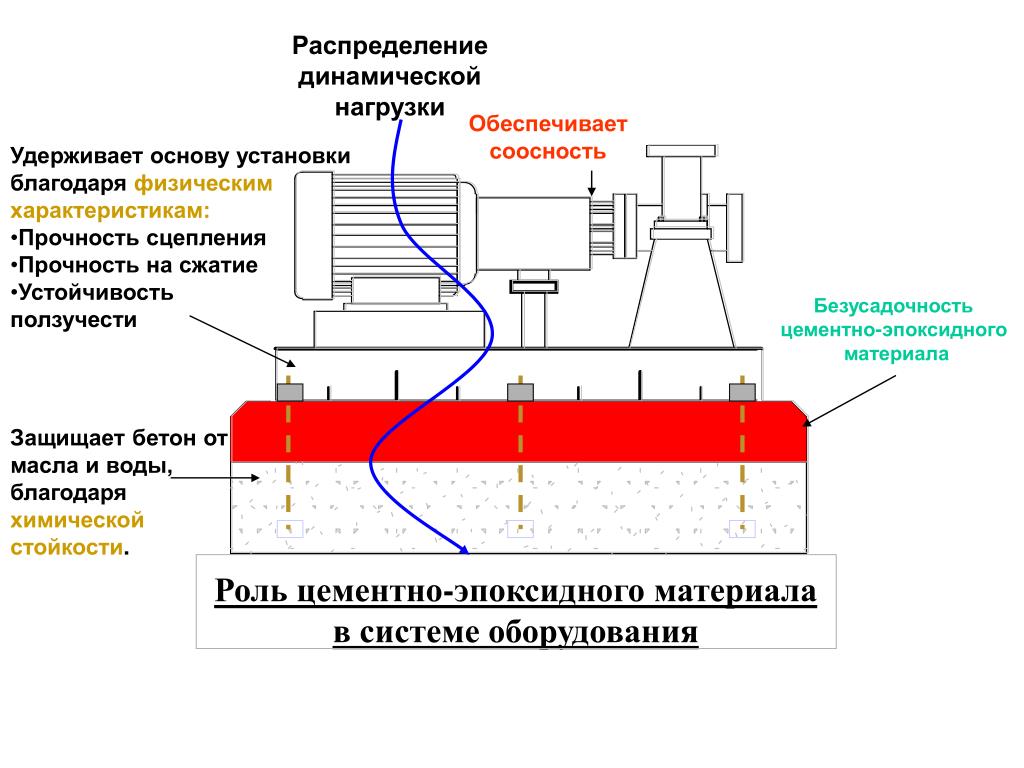

  2. Распределение динамической нагрузки Обеспечивает соосность • Удерживает основу установки • благодаря физическим • характеристикам: • Прочность сцепления • Прочность на сжатие • Устойчивость • ползучести Безусадочность цементно-эпоксидного материала Защищает бетон от масла и воды, благодаря химической стойкости. Роль цементно-эпоксидного материала в системе оборудования

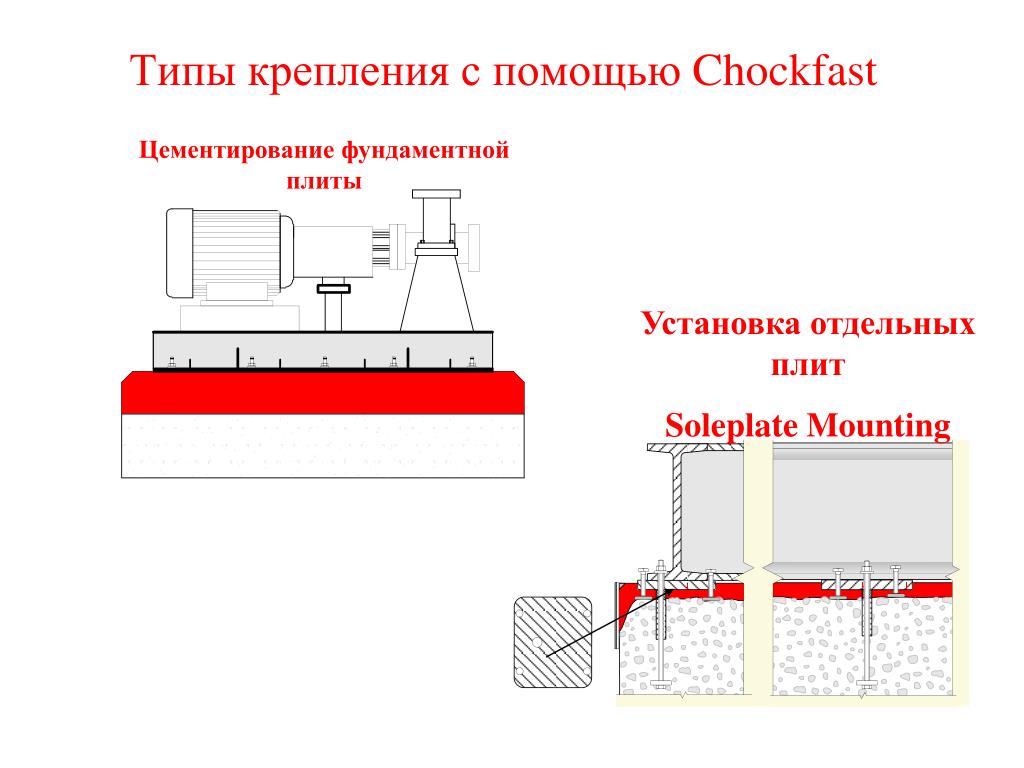

  3. Типы крепления с помощью Chockfast Цементирование фундаментной плиты Установка отдельных плит Soleplate Mounting

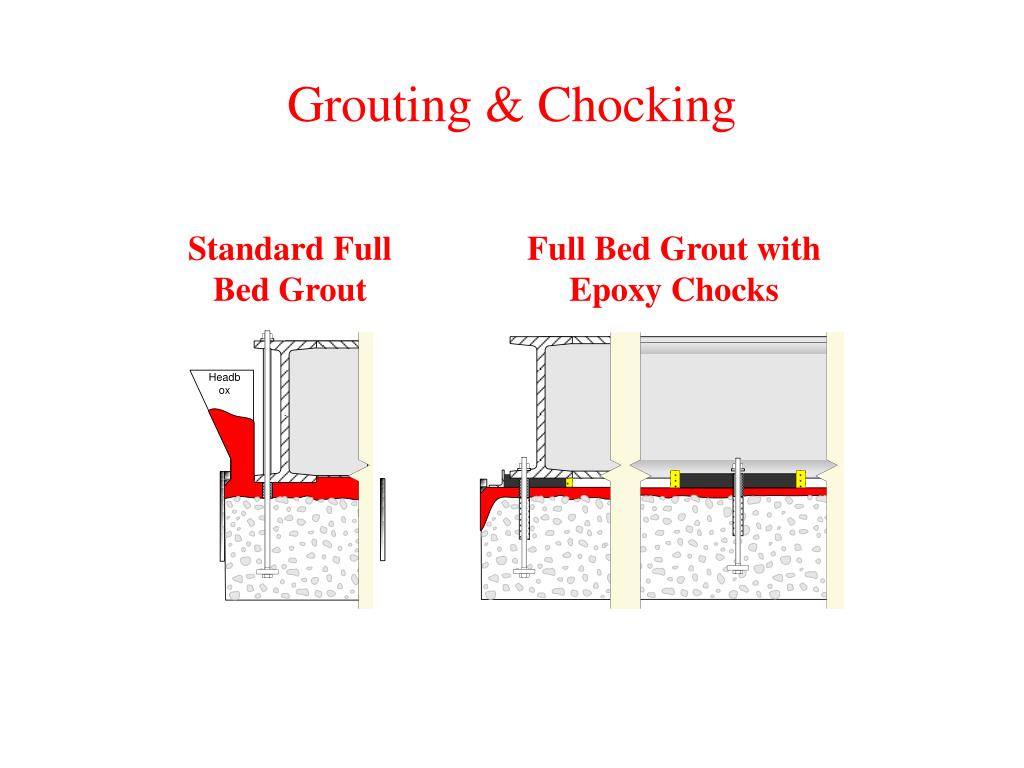

  4. Grouting & Chocking Standard Full Bed Grout Full Bed Grout with Epoxy Chocks

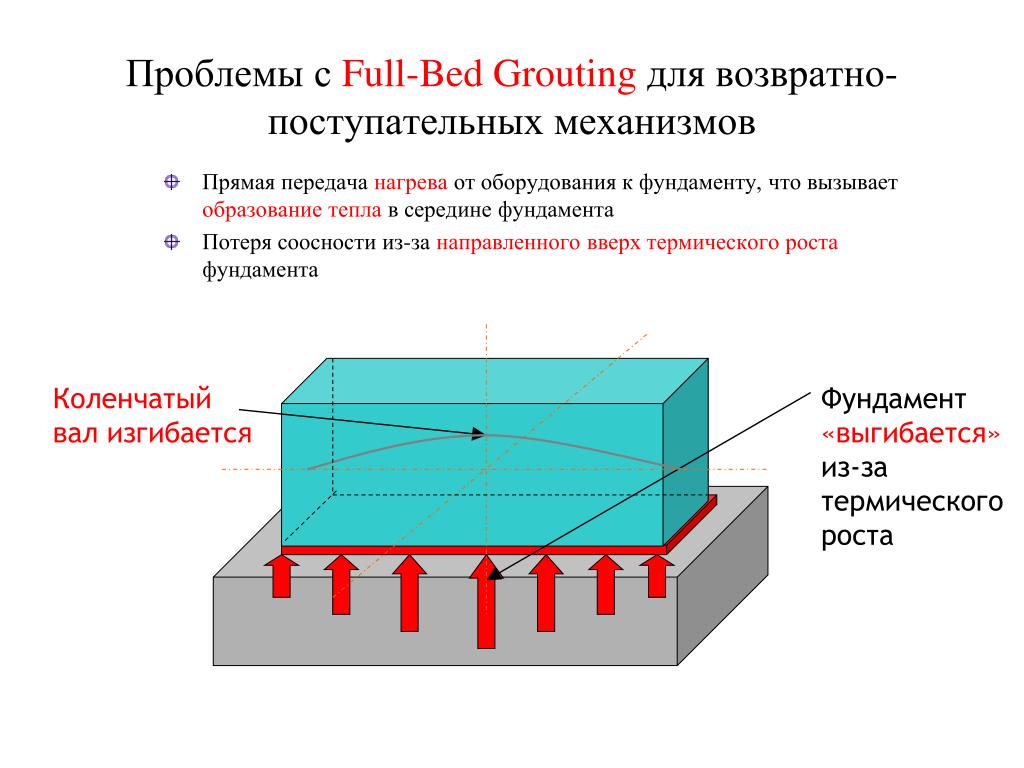

  5. Проблемы с Full-Bed Grouting для возвратно-поступательных механизмов • Прямая передача нагрева от оборудования к фундаменту, что вызывает образование тепла в середине фундамента • Потеря соосности из-за направленного вверх термического роста фундамента Коленчатый вал изгибается Фундамент «выгибается» из-за термического роста

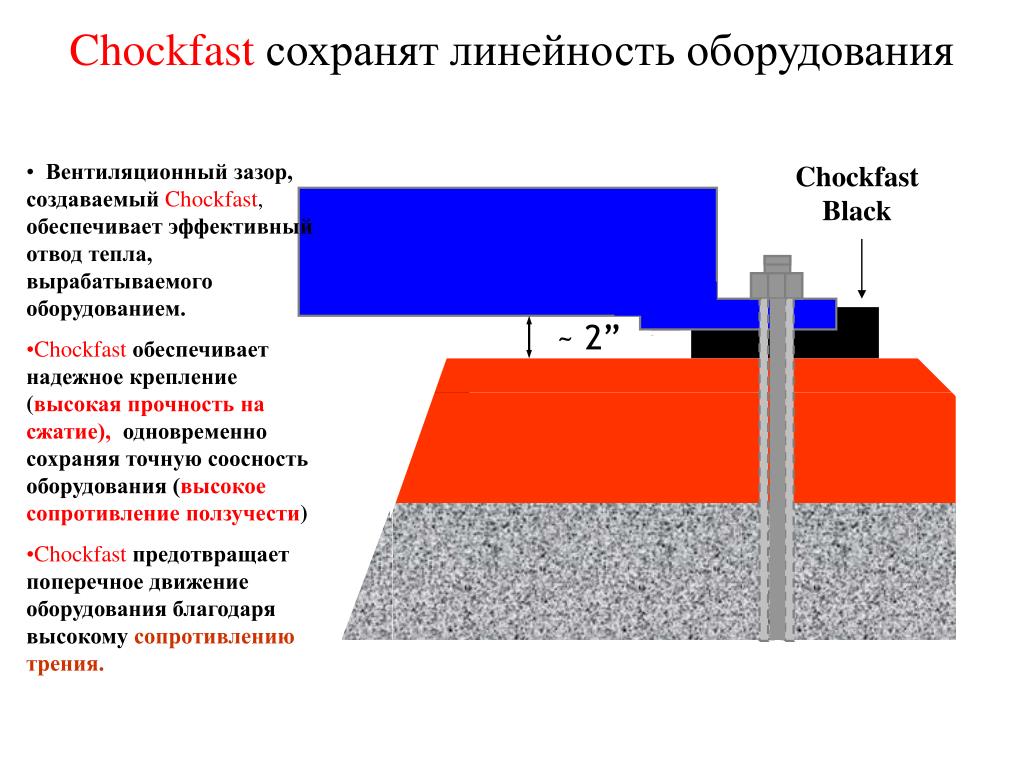

  6. Chockfast сохранят линейность оборудования • Вентиляционный зазор, создаваемый Chockfast, обеспечивает эффективный отвод тепла, вырабатываемого оборудованием. • Chockfast обеспечивает надежное крепление (высокая прочность на сжатие), одновременно сохраняя точную соосность оборудования (высокое сопротивление ползучести) • Chockfast предотвращает поперечное движение оборудования благодаря высокому сопротивлению трения. Chockfast Black ~ 2”

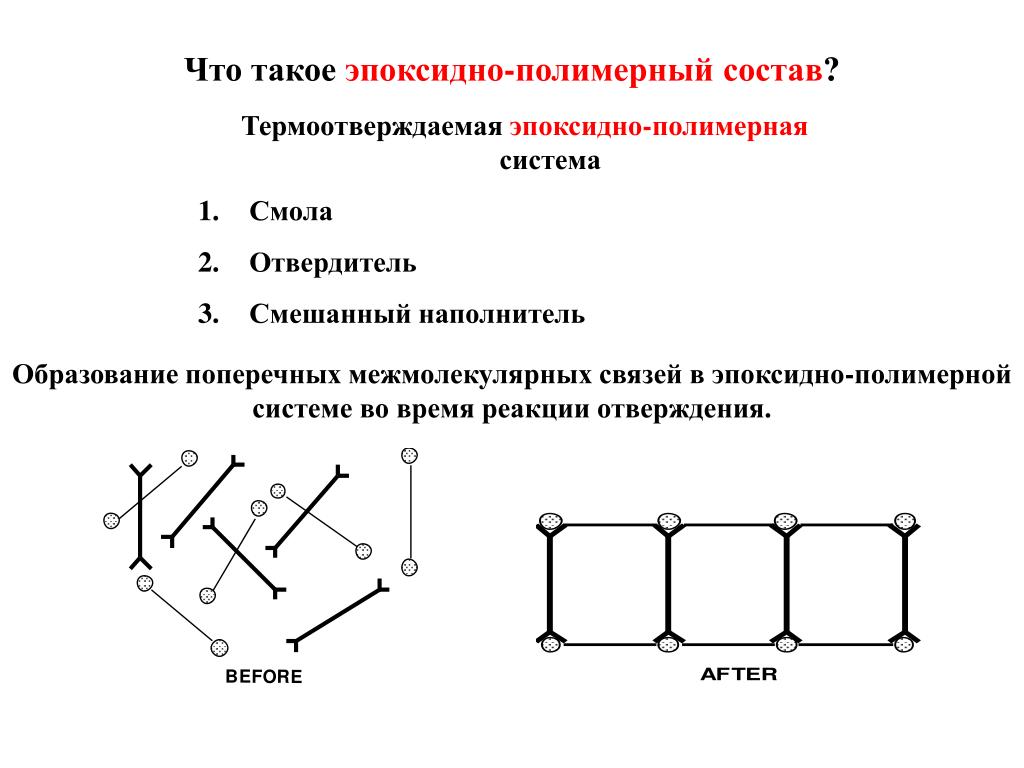

  7. Что такое эпоксидно-полимерный состав? • Термоотверждаемая эпоксидно-полимерная система • Смола • Отвердитель • Смешанный наполнитель Образование поперечных межмолекулярных связей в эпоксидно-полимерной системе во время реакции отверждения.

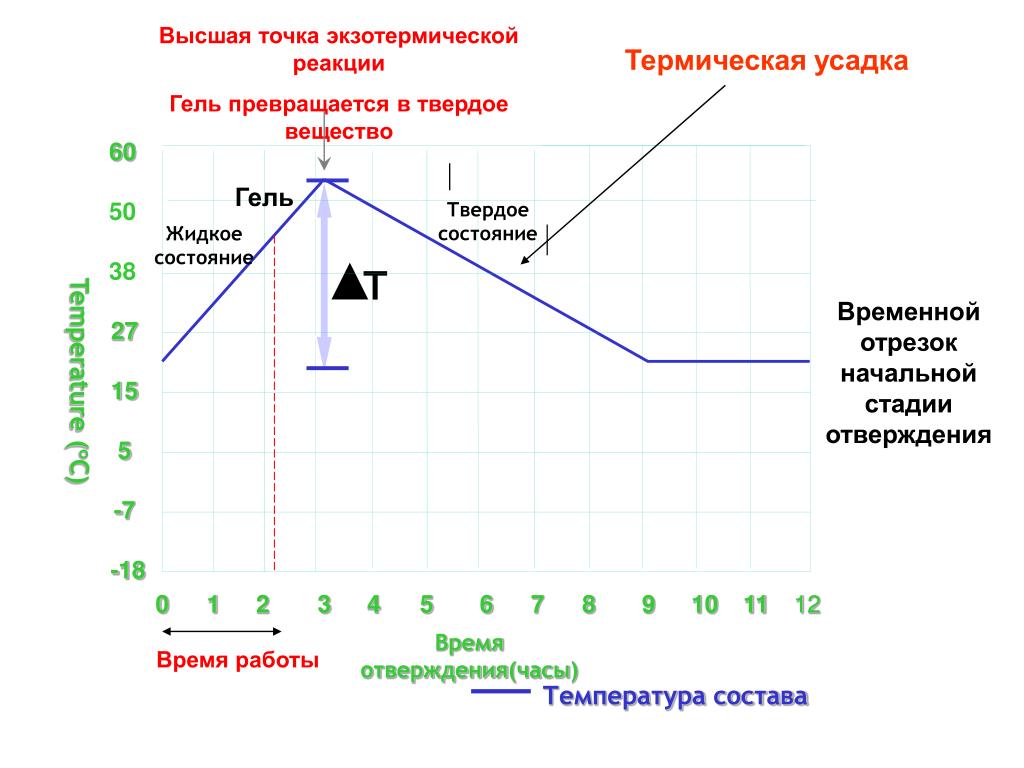

  8. Высшая точка экзотермической реакции Гель превращается в твердое вещество Термическая усадка 60 Гель Твердое состояние 50 Жидкое состояние 38 T Временной отрезок начальной стадии отверждения 27 Temperature (°С) 15 5 -7 -18 0 1 2 3 4 5 6 7 8 9 10 11 12 Время отверждения(часы) Время работы Температура состава

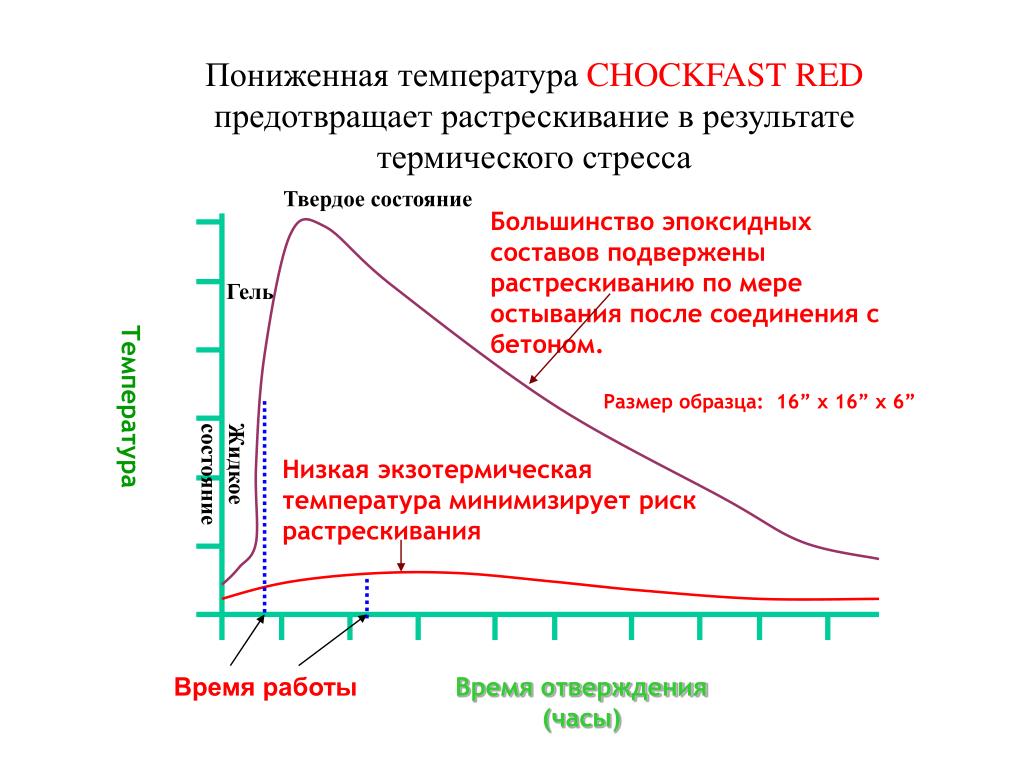

  9. Пониженная температураCHOCKFAST RED предотвращает растрескивание в результате термического стресса Твердое состояние Большинство эпоксидных составов подвержены растрескиванию по мере остывания после соединения с бетоном. Гель Размер образца: 16” x 16” x 6” Температура Жидкое состояние Низкая экзотермическая температураминимизирует риск растрескивания Время работы Время отверждения (часы)

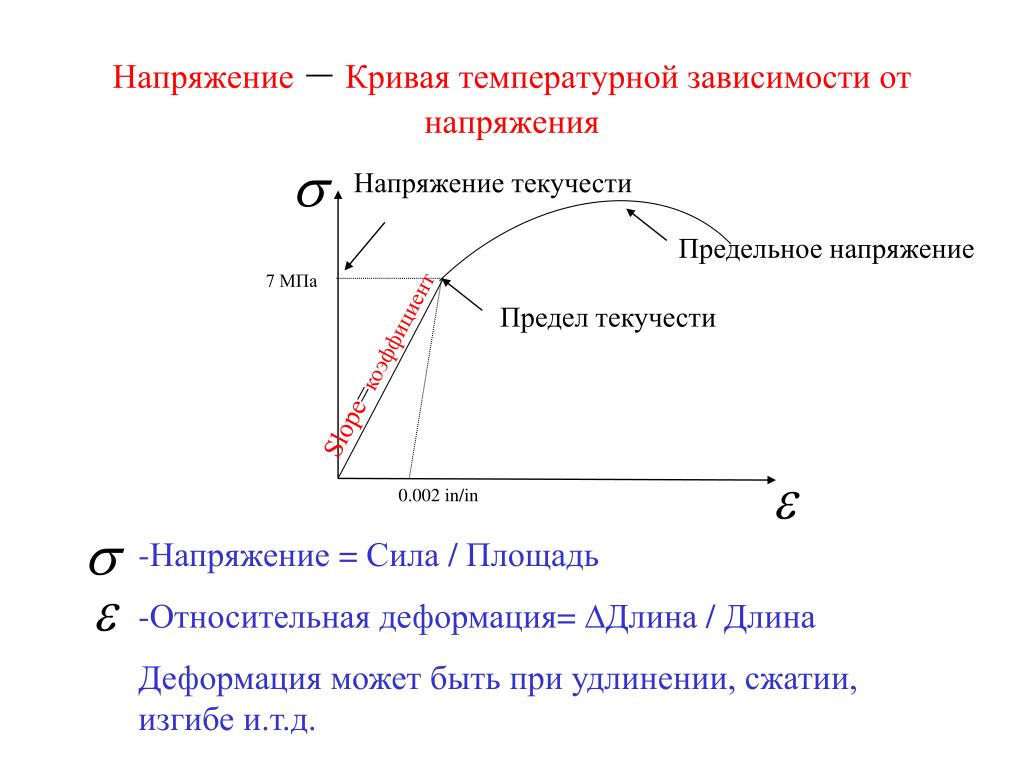

  10. Напряжение текучести Предельное напряжение 7 МПа Предел текучести Slope=коэффициент 0.002 in/in Напряжение– Кривая температурной зависимости от напряжения -Напряжение = Сила / Площадь -Относительная деформация= Длина / Длина Деформация может быть при удлинении, сжатии, изгибе и.т.д.

  11. Прочность на сжатие • Это предельное напряжение материала до наступления его текучести или разрушения. • Это показатель способности материала удерживать груз. • Бетон М550 52 МПа • Chockfast Red 100 МПа • Chockfast Gray 112 МПа • Chockfast Black 121 МПа • Chockfast Orange 133 МПа • Алюминий 422 МПа • Сталь 1758 МПа

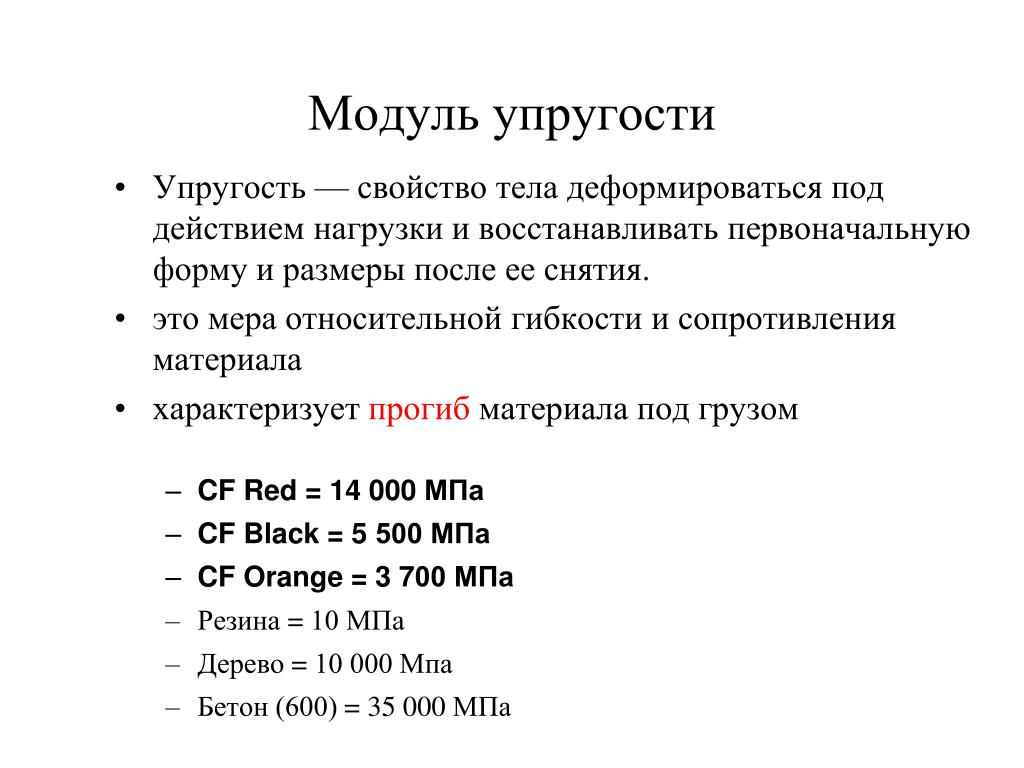

  12. Модуль упругости • Упругость — свойство тела деформироваться под действием нагрузки и восстанавливать первоначальную форму и размеры после ее снятия. • это мера относительной гибкости и сопротивления материала • характеризует прогиб материала под грузом • CF Red = 14000 МПа • CF Black = 5 500 МПа • CF Orange = 3700 МПа • Резина = 10 МПа • Дерево = 10 000 Мпа • Бетон (600) = 35 000 МПа

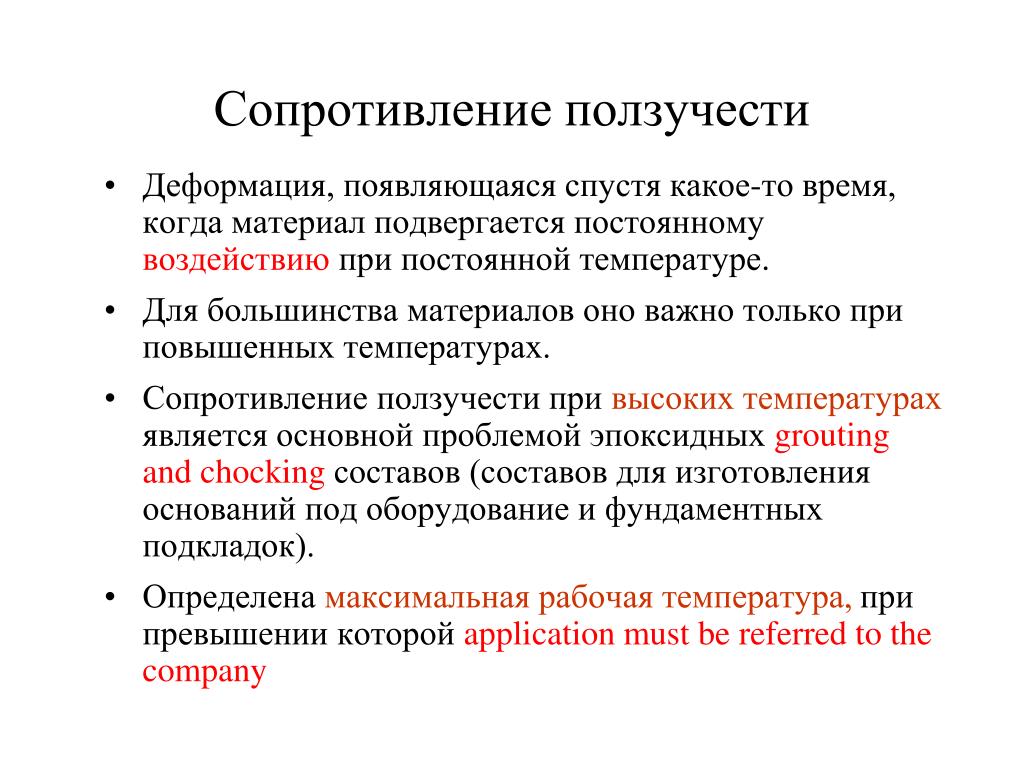

  13. Сопротивление ползучести • Деформация, появляющаяся спустя какое-то время, когда материал подвергается постоянному воздействию при постоянной температуре. • Для большинства материалов оно важно только при повышенных температурах. • Сопротивление ползучести при высоких температурах является основной проблемой эпоксидных grouting and chockingсоставов (составов для изготовления оснований под оборудование и фундаментных подкладок). • Определена максимальная рабочая температура, при превышении которой application must be referred to the company

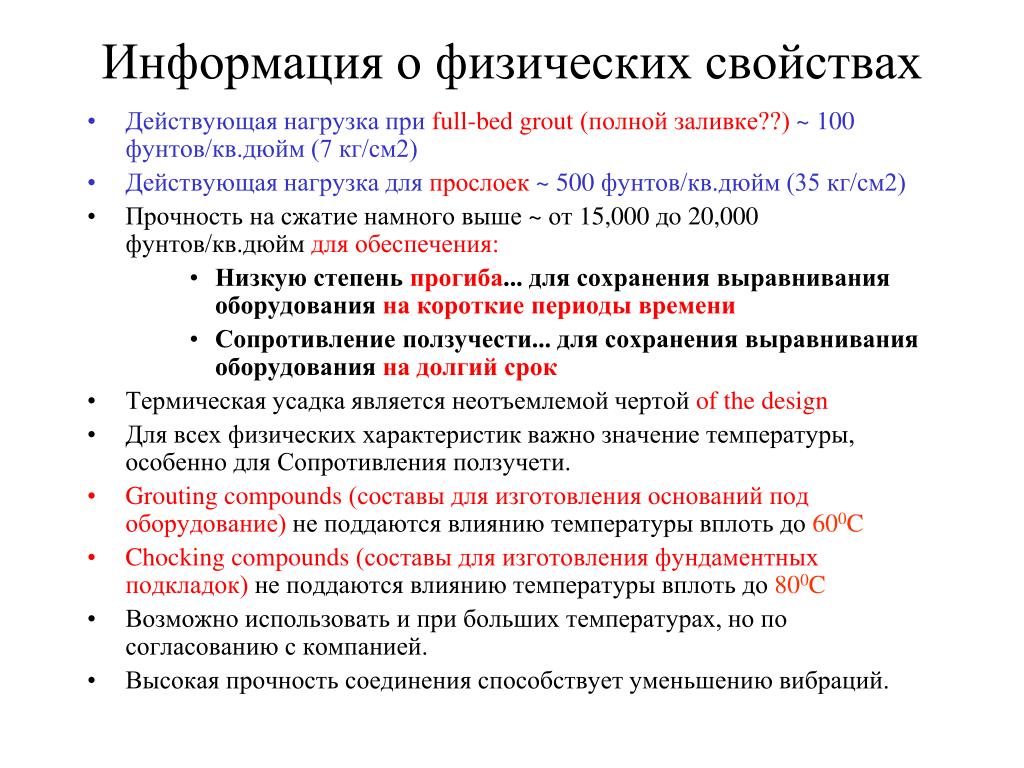

  14. Информация о физических свойствах • Действующая нагрузка при full-bed grout (полной заливке??) ~ 100 фунтов/кв.дюйм (7 кг/см2) • Действующая нагрузка для прослоек ~ 500 фунтов/кв.дюйм (35 кг/см2) • Прочность на сжатие намного выше ~ от 15,000 дo 20,000 фунтов/кв.дюйм для обеспечения: • Низкую степень прогиба...для сохранения выравнивания оборудования на короткие периоды времени • Сопротивление ползучести... для сохранения выравнивания оборудования на долгий срок • Термическая усадка является неотъемлемой чертой of the design • Для всех физических характеристик важно значение температуры, особенно для Сопротивления ползучети. • Grouting compounds (составы для изготовления оснований под оборудование) не поддаются влиянию температуры вплоть до 600C • Chocking compounds (составы для изготовления фундаментных подкладок) не поддаются влиянию температуры вплоть до 800C • Возможно использовать и при больших температурах, но по согласованию с компанией. • Высокая прочность соединения способствует уменьшению вибраций.

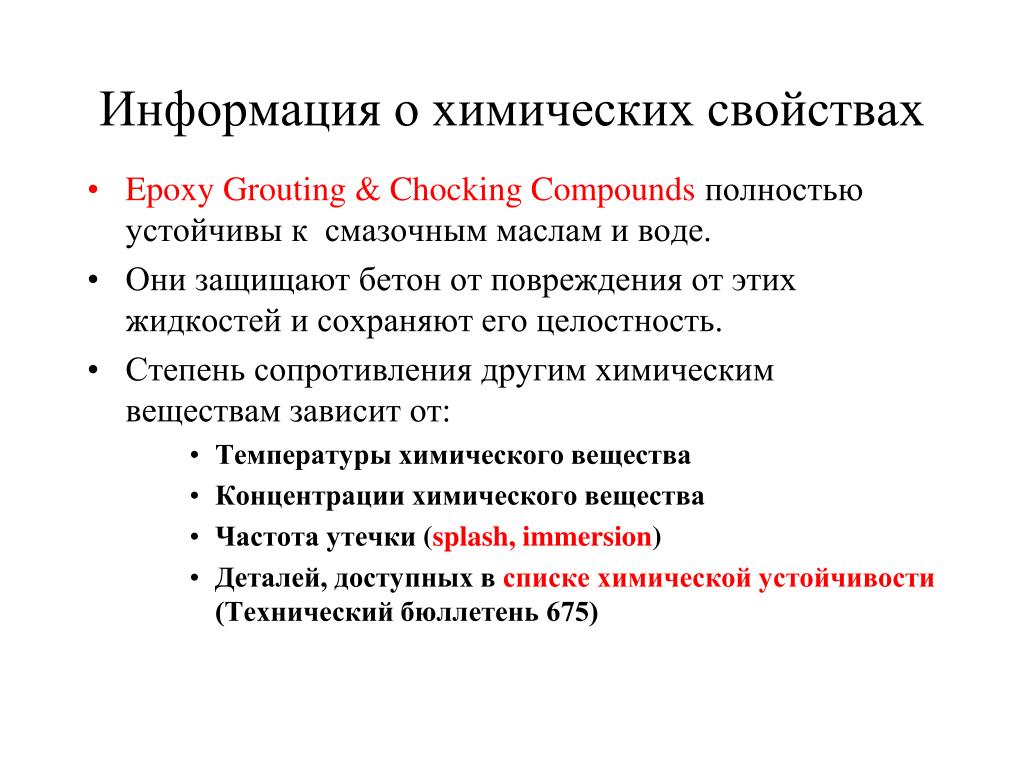

  15. Информация о химических свойствах • Epoxy Grouting & Chocking Compounds полностью устойчивы к смазочным маслам и воде. • Они защищают бетон от повреждения от этих жидкостей и сохраняют его целостность. • Степень сопротивления другим химическим веществам зависит от: • Температуры химического вещества • Концентрации химического вещества • Частота утечки (splash, immersion) • Деталей, доступных в списке химической устойчивости (Технический бюллетень 675)

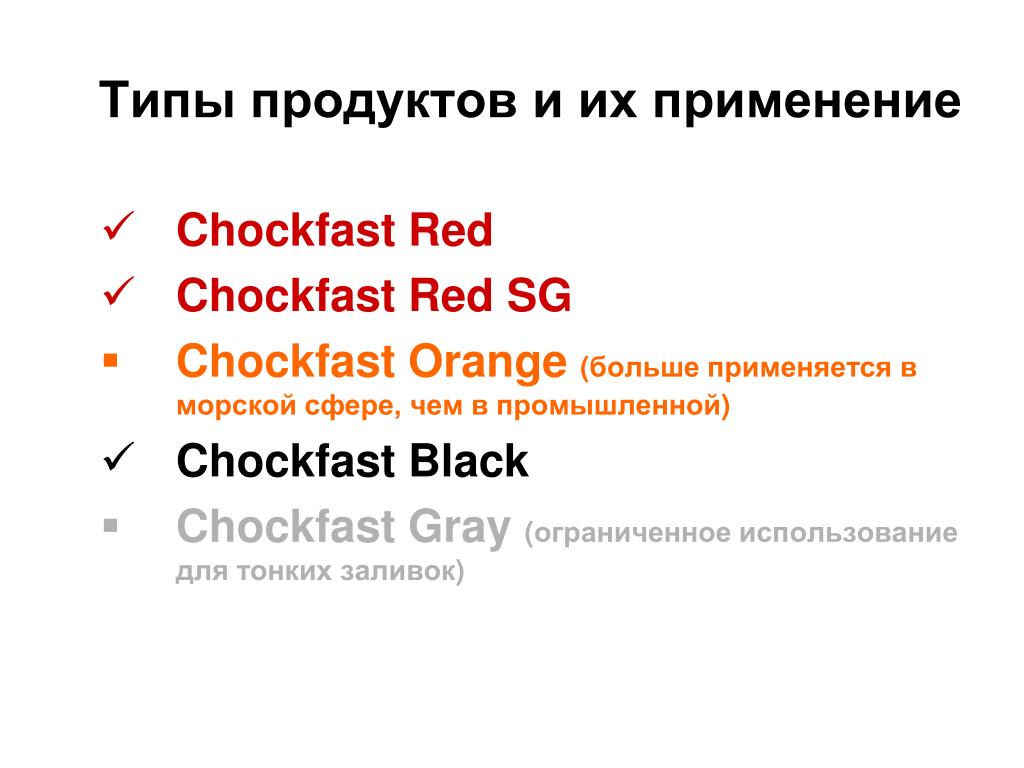

  16. Типы продуктов и их применение • Chockfast Red • Chockfast Red SG • Chockfast Orange (больше применяется в морской сфере, чем в промышленной) • Chockfast Black • Chockfast Gray (ограниченное использование для тонких заливок)

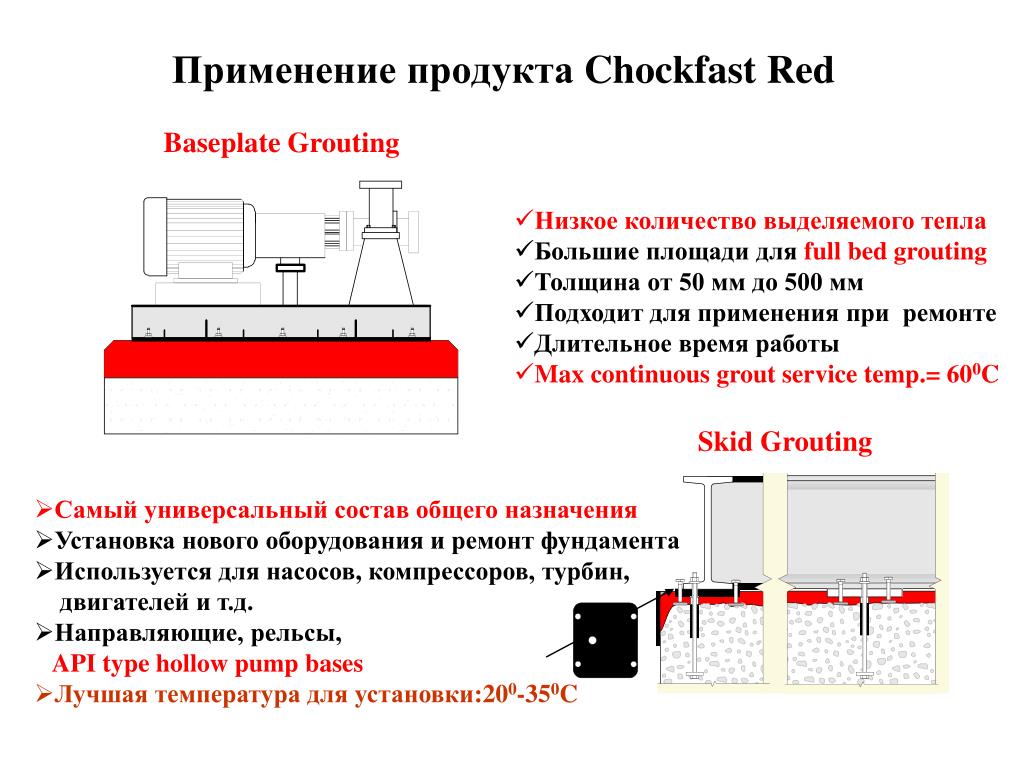

  17. Применение продукта Chockfast Red Baseplate Grouting • Низкое количество выделяемого тепла • Большие площади для full bed grouting • Толщина от 50 мм до 500 мм • Подходит для применения при ремонте • Длительное время работы • Max continuous grout service temp.= 600C Skid Grouting • Самый универсальный состав общего назначения • Установка нового оборудования и ремонт фундамента • Используется для насосов, компрессоров,турбин, • двигателей и т.д. • Направляющие, рельсы, • API type hollow pump bases • Лучшая температура для установки:200-350C

  18. Применение продукта Chockfast Red SG Baseplate Grouting • Большее количество выделяемого тепла • Толщина заливки – от 25ммдо 100мм • Меньшее рабочее время • service temp аксимальная рабочая • температура состава= 600C Skid Grouting • Эпоксидный состав общего назначения для установки нового оборудования • Обладает большей текучестью, используется для более тонких заливок. • Используется для установки оборудования в более холодных температурах: ~ 150C • При температуре ниже 150C реакция застывания резко замедляется.

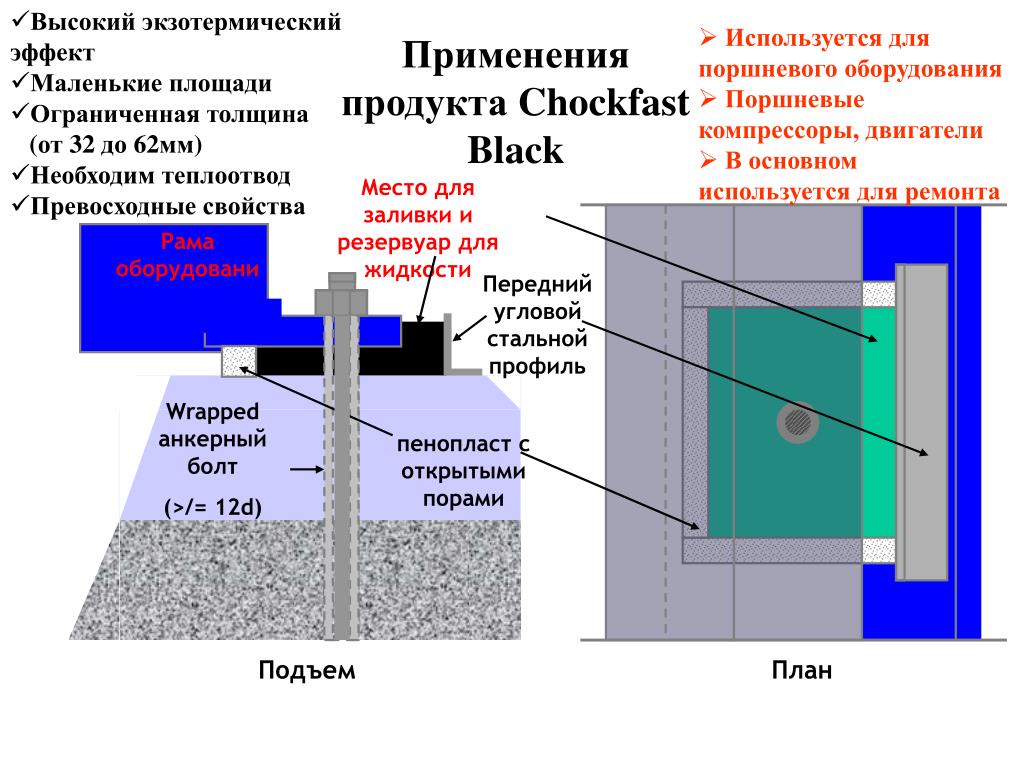

  19. Высокий экзотермический эффект • Маленькие площади • Ограниченная толщина (от 32 до 62мм) • Необходим теплоотвод • Превосходные свойства • Используется для поршневого оборудования • Поршневые компрессоры, двигатели • В основном используется для ремонта Применения продукта Chockfast Black Место для заливки и резервуар для жидкости Рама оборудовани Передний угловой стальной профиль L Wrapped анкерный болт (>/= 12d) пенопласт с открытыми порами Подъем План

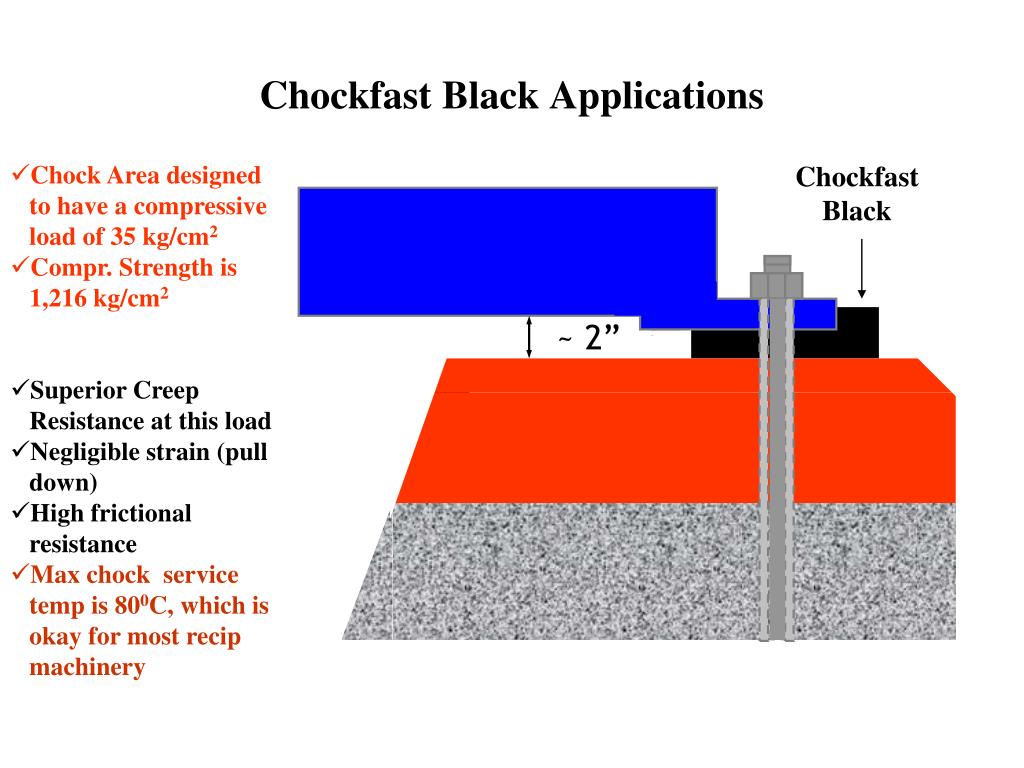

  20. Chockfast Black Applications • Chock Area designed to have a compressive load of 35 kg/cm2 • Compr. Strength is 1,216 kg/cm2 • Superior Creep Resistance at this load • Negligible strain (pull down) • High frictional resistance • Max chock service temp is 800C, which is okay for most recip machinery Chockfast Black ~ 2”

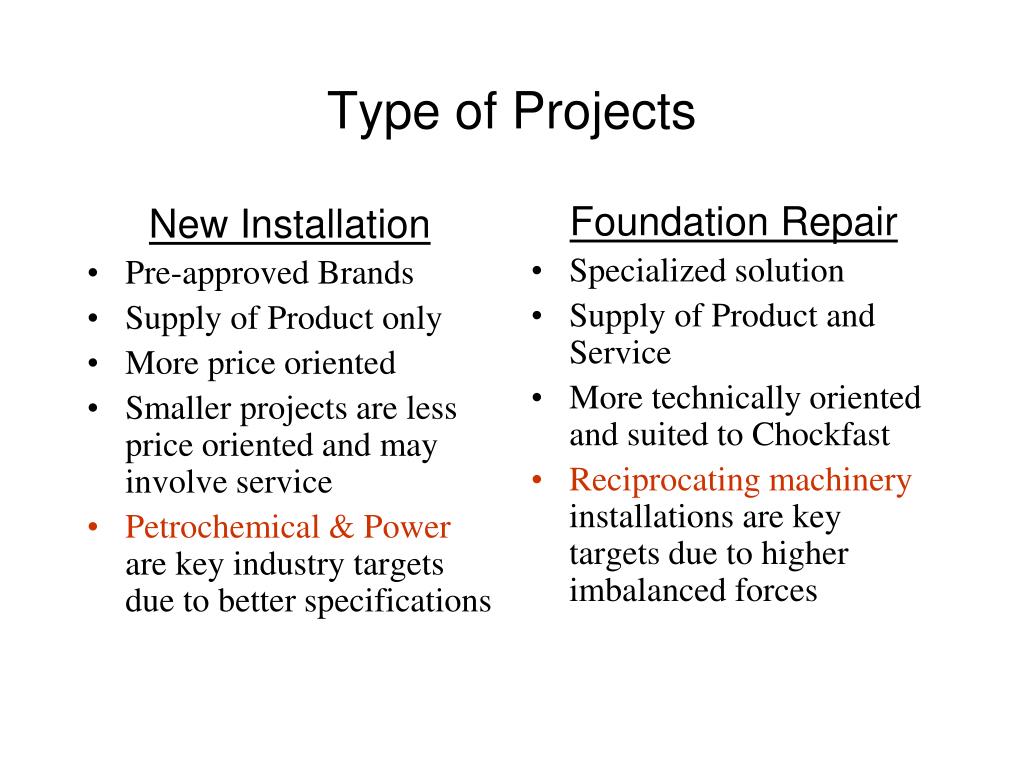

  21. New Installation Pre-approved Brands Supply of Product only More price oriented Smaller projects are less price oriented and may involve service Petrochemical & Power are key industry targets due to better specifications Foundation Repair Specialized solution Supply of Product and Service More technically oriented and suited to Chockfast Reciprocating machinery installations are key targets due to higher imbalanced forces Type of Projects

  22. Target Customers • END USERS • Final decision makers • Needs time to cover due to complexity and size of organizations • Contact person: Rotating Eqpt./Mech./Maintenance/Project Eng. • ENGINEERING FIRMS • Target those involved in Petrochemical & Power projects • Starting point for tracking New Construction projects • Contact person: Head of Civil/Structural, Lead Civil/Str. Eng. • OEMs • Key targets are the Reciprocating Machinery OEMs • Build on good relationship already existing with some of them • Contact person: New Installation Dept., Repair Dept., Field Service Dept.
