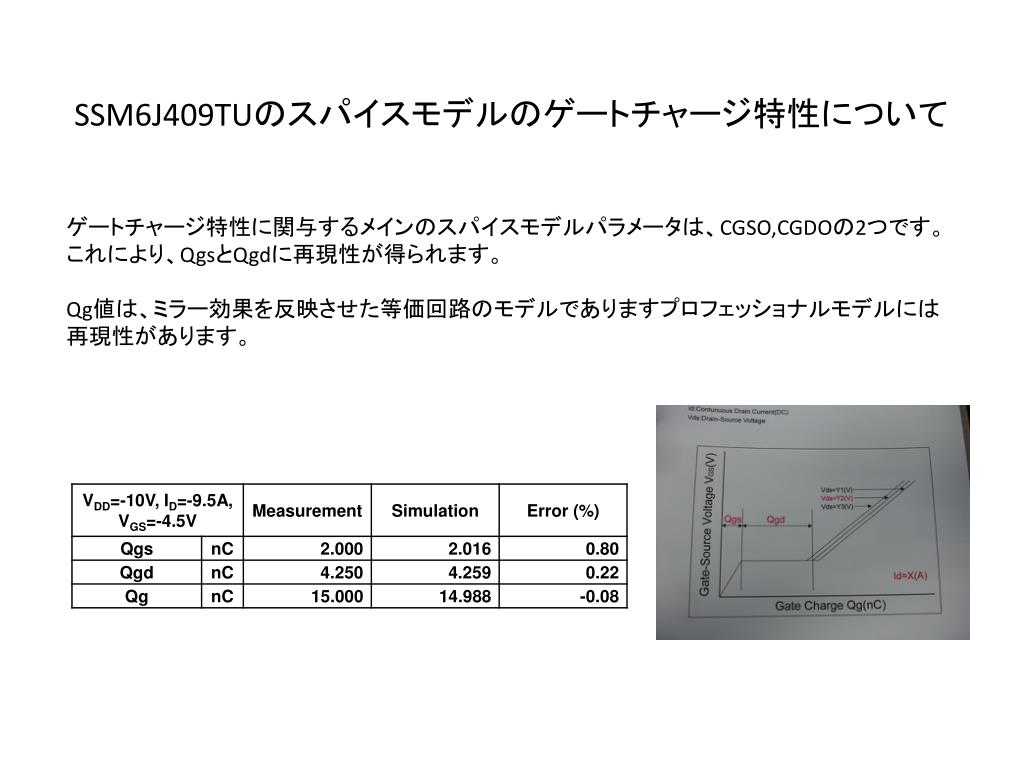

SSM6J409TUのスパイスモデルのゲートチャージ特性についてSSM6J409TUのスパイスモデルのゲートチャージ特性について ゲートチャージ特性に関与するメインのスパイスモデルパラメータは、CGSO,CGDOの2つです。 これにより、QgsとQgdに再現性が得られます。 Qg値は、ミラー効果を反映させた等価回路のモデルでありますプロフェッショナルモデルには再現性があります。
今回のご質問は赤丸の箇所だと存じます。この箇所を決定するモデルパラメータは今回のご質問は赤丸の箇所だと存じます。この箇所を決定するモデルパラメータは ありません。この部分を決めているのは、Vgs-Id特性です。
ゲートチャージ特性にて、Vgs=-2Vにするためには、ゲートチャージ特性にて、Vgs=-2Vにするためには、 IDに-30A以上を印加させなくてはなりません。しかし、 ゲートチャージ特性の測定条件は、Id=-9.5Aです。 よって、Vgsの値が-1.3-1.4V付近になってしまいます。 ゲートチャージ特性のVgs=-2Vにするためには、Vgs-Id特性 において、Id=-9.5AでVgs=-20Vの特性図を準備する必要 があります。
