  1. Dev311未来应用的3D体验

  2. 课程内容概述 • WPF 相关基础知识 • WPF技术概要 • 商机来了

  3. WPF 相关基础知识

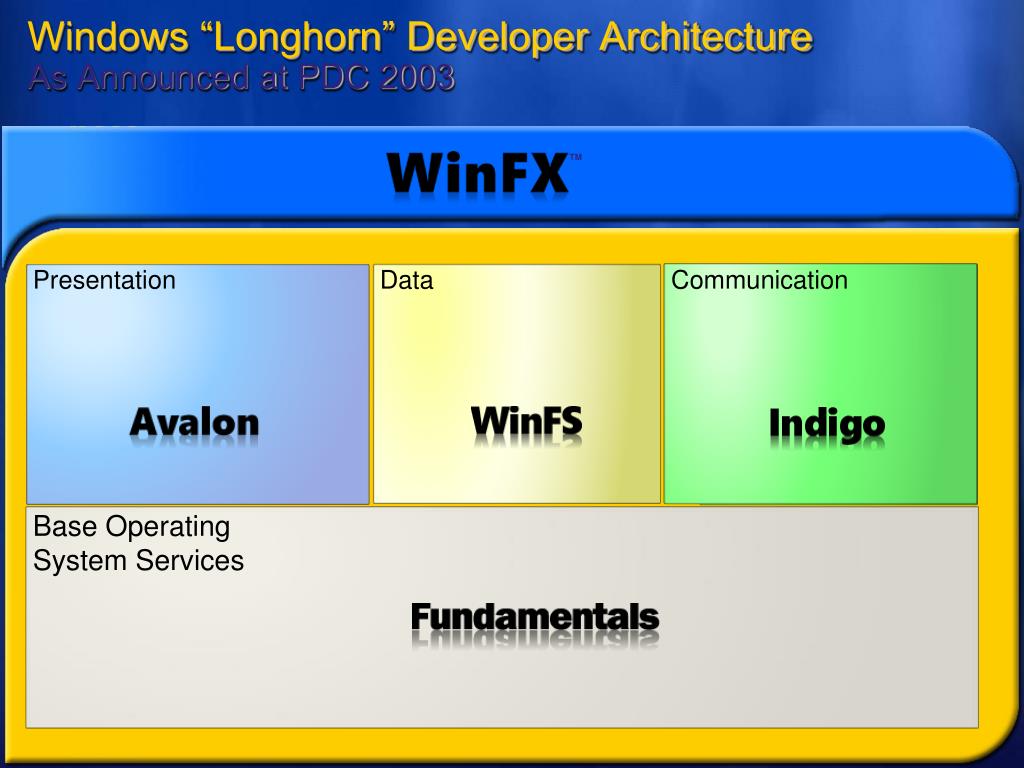

  4. TM Windows “Longhorn” Developer ArchitectureAs Announced at PDC 2003 Presentation Data Communication Base Operating System Services

  5. 3D Graphics • 新一代3D技术面向更广泛的使用者 • 集成 – 在用户界面的任意位置使用3D效果 • 可以使用画刷来绘制3D表面

  6. Grid 3D in a 2D World • 布局只知道2D • 使用矩形窗体来容纳3D TextBlock StackPanel StackPanel DockPanel

  7. FrameworkElement Viewport3D • 容纳和渲染3D世界里的一个视角 • 布局将其看作一个元素 Viewport3D

  8. Viewport3D Contents • Model (模型) • Camera(摄影机) • Light (灯光)

  9. Camera Type OrthographicCamera 正视摄影机 PerspectiveCamera 透视摄影机

  10. Camera – Point of View • 摄影机位置 • 摄影机的坐标点 • 摄影机的转角 • 视觉范围(广角/远距摄影照片) <PerspectiveCamera Position="30,45,40" LookDirection="-2,-3,6" UpDirection="0,1,0" FieldOfView="55" />

  11. Light • AmbientLight泛光 • DirectionalLight 方向光源 • PointLight 点光灯 • SpotLight 聚光灯

  12. Model • Viewport3D 的子元素– ModelVisual3D • ModelVisual3D.Content – Model3DGroup • Model3D树-所有子元素都源自Model3D • Model3DGroup • GeometryModel3D • Light • ScreenSpaceLines3D

  13. GeometryModel3D • 为几何形状附材质 • Geometry 定义形状 • MeshGeometry3D, etc. • 光线效果是逐点计算的 (per-vertex) • 材质包含颜色和贴图 • 随意变换 • 使几何形状便于重用

  14. Materials – 3D Brushes • 定义表面的颜色或贴图 • Brush (e.g. SolidColorBrush or DrawingBrush) • GeometryModel3D = Geometry + Material • 材质类型影响反光的效果: • DiffuseMaterial – 不光滑表层 • SpecularMaterial – 抛光表层 • EmissiveMaterial – 附加混合 • 使用MaterialGroup将多种材质效果叠加 • E.g. DiffuseMaterial 的照片+ SpecularMaterial 的抛光表面

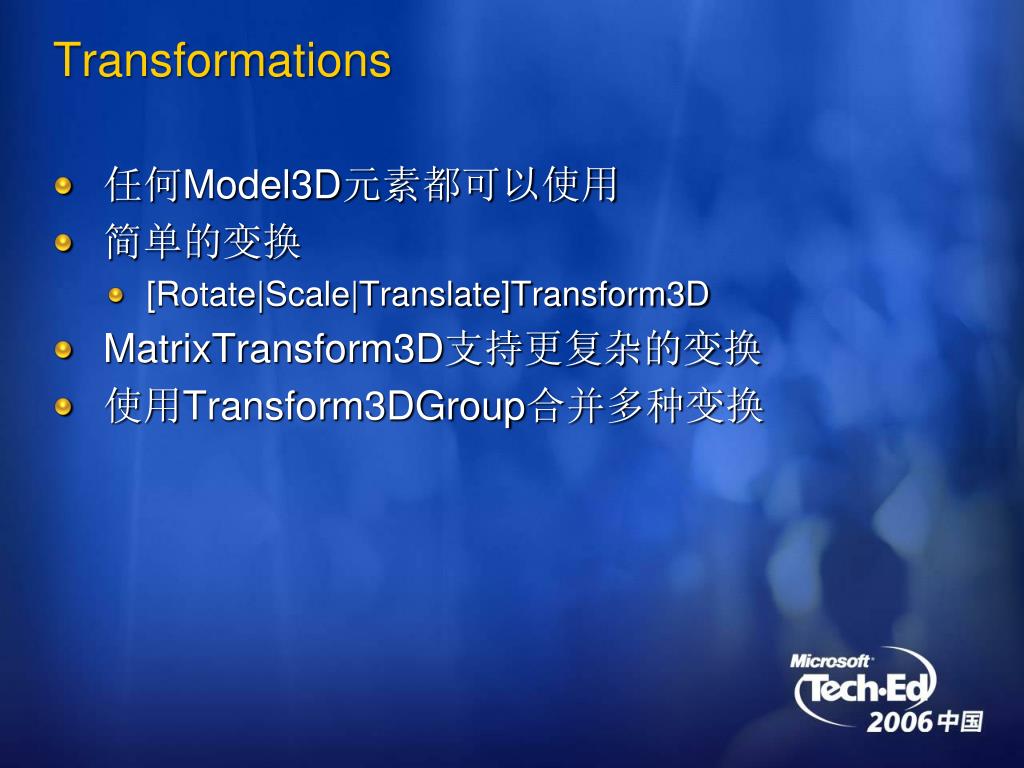

  15. Transformations • 任何Model3D元素都可以使用 • 简单的变换 • [Rotate|Scale|Translate]Transform3D • MatrixTransform3D支持更复杂的变换 • 使用Transform3DGroup合并多种变换

  16. 2D in a 3D World • 不能影射2D界面到3D 表面 • Material + VisualBrush 能仿制 • 看上去很美？其实不能交互 • 确实是活动的– 不能交互，但是会更新内容

  17. 3D and Feasibility • WPF 提供了一个简单易用的模型 • 性能上还与DirectX有差距，不可能比他更快 • 在交付设计前制作原型

  18. Review • Viewport3D – 通过一个2D 窗口展示3D 世界 • Camera定义场景中的视角 • Model定义场景中的内容 • 至少得有一个光源 • 任何元素都能做变换 • 可以使用任何画刷制作材质

  19. 商机来了！

  20. Windows Presentation Foundation (WPF) http://wpf.netfx3.com/ • MSDN.NET Framework 3.0  WPF http://msdn.microsoft.com/winfx/reference/presentation/ • 开发商中心 www.microsoft.com/china/msdn/isv • 技术合作: 领航计划,SaaS, IP Venture, VC • 深度培训 • 市场合作 • MSDN中文站 www.microsoft.com/china/msdn • 文档库 • 网络广播
