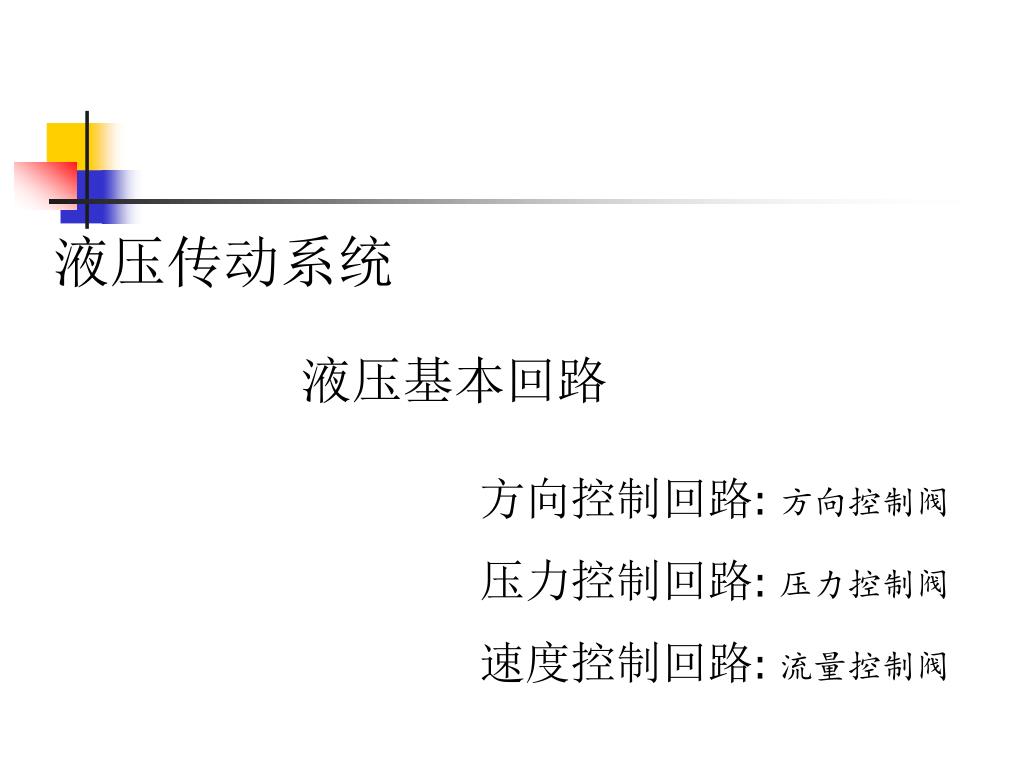

  1. 液压传动系统 液压基本回路 方向控制回路: 方向控制阀 压力控制回路: 压力控制阀 速度控制回路: 流量控制阀

  2. 第6章 方向阀与方向控制回路 • 方向控制阀: 控制液压系统中油液流动的方向或液流的通与断 • 单向阀 • 换向阀 • 方向控制回路: 利用控制进入执行元件液流的通、断及改变流动方向来实现工作机构启动、停止或变换运动方向的回路 • 锁紧回路 • 换向回路

  3. 单向阀 • 普通单向阀:仅允许油液按一个方向流动而反方向截止,故又称止回阀 开启压力:0.035~0.05MPa 背压阀: 0.2~0.6MPa

  4. 单向阀 • 液控单向阀 控制油口K处的压力不应低于主油路压力的30%~50%

  5. 单向阀 • 双向液压锁

  6. 换向阀 • 工作原理:利用阀芯和阀体的相对运动,使油路接通、关断或变换油流的方向,从而实现液压执行元件及其驱动机构的启动、停止或变换运动方向 • 分类: 按操作方式分:手动换向阀、机动换向阀(亦称行程阀)、电磁换向阀、液动换向阀和电液换向阀等 按阀芯工作时在阀体中所处的位置和换向阀所控制的通路数不同分:二位二通换向阀、二位三通换向阀、二位四通换向阀、三位四通换向阀等 按阀的安装方式分:管式(亦称螺纹式)换向阀、板式换向阀和法兰式换向阀等 按阀的结构形式分:滑阀式换向阀、转阀式换向阀和锥阀式换向阀等

  7. 换向阀的工作原理 换向阀的换向功能主要由阀的工作位置数和由 它所控制的通路数所决定

  8. 换向阀的图形符号 • 方格数即“位”数,三格即三位 • 箭头表示两油路连通,但不表示流向。“⊥”表示油路不通。在一个方格内,箭头或“⊥”符号与方格的交点数为油路的通路数,即“通”数 • 每个换向阀都有一个常态位(即阀芯在未受到外力作用时的位置)。在液压系统图中,换向阀的符号与油路的连接一般应画在常态位上 换向阀 = 操纵方式 + 位和通路

  9. 换向阀的位和通路符号

  10. 换向阀操纵方式符号

  11. 几种常见的换向阀 • 手动换向阀:利用手动杠杆来改变阀芯位置实现换向

  12. 几种常见的换向阀 • 机动换向阀(行程阀) 常开 常闭

  13. 几种常见的换向阀 • 电磁换向阀(电磁阀):利用电磁铁的通电吸合与断电释放而直接推动阀芯来控制液流方向

  14. 电磁换向阀

  15. 几种常见的换向阀 • 液动换向阀: 利用控制油路的压力油 来改变阀芯位置

  16. 几种常见的换向阀 • 电液换向阀:由电磁滑阀和液动滑阀组合而成 电磁阀是先导阀,液动阀是主阀 电磁滑阀起先导作用,它可以改变控制液流的方向,从而改变液动滑阀阀芯的位置(Y型中位机能)

  17. 电液换向阀

  18. 三位换向阀的中位机能 • 中位机能: 三位阀常态位(即中位)各油口的连通方式。 不同的中位机能是通过改变阀芯的形式和尺寸得到的 系统保压 系统卸荷 换向平稳性与精度 启动平稳性 液压缸“浮动”和在任意位置上的停止 • 三位换向阀的非中位机能: OP型 MP型

  19. 方向控制回路 • 锁紧回路: 使液压缸能在任意位置 上停留,且停留后不会 在外力作用下移动位置 的回路 双向液压锁(H、Y型) 滑阀机能(M、O型)

  20. 方向控制回路 • 换向回路 双向变量泵
