  1. МОСКОВСКИЙ ИНСТИТУТ ЭЛЕКТРОНИКИ И МАТЕМАТИКИ КАФЕДРА ЭЛЕКТРОННО-ВЫЧИСЛИТЕЛЬНОЙ АППАРАТУРЫ Стереоизображение:создание и восприятие Выполнил: студент гр. С-54 Козловский И. А. Руководитель: Королев Д.А.

  2. Введение

  3. Плоское изображение Стереоизображение Введение

  4. Введение Стереоизображение, стереоскопическое изображение - объемно - пространственное изображение, формируемое мозгом при сепарированном наблюдении двух кадров стереопары. Стереопара - два изображения одного и того же объекта съемки, зафиксированные двумя идентичными объективами с двух точек.

  5. Введение Стереобаза, базис стереоскопический – -расстояние между входными центральными лучами левого и правого каналов оптической системы. Параллакс (от греч. parallaxis - уклонение) - величина взаимного смещения сопряженных точек на сетчатках глаз или в изображениях стереопары.

  6. Методы просмотра

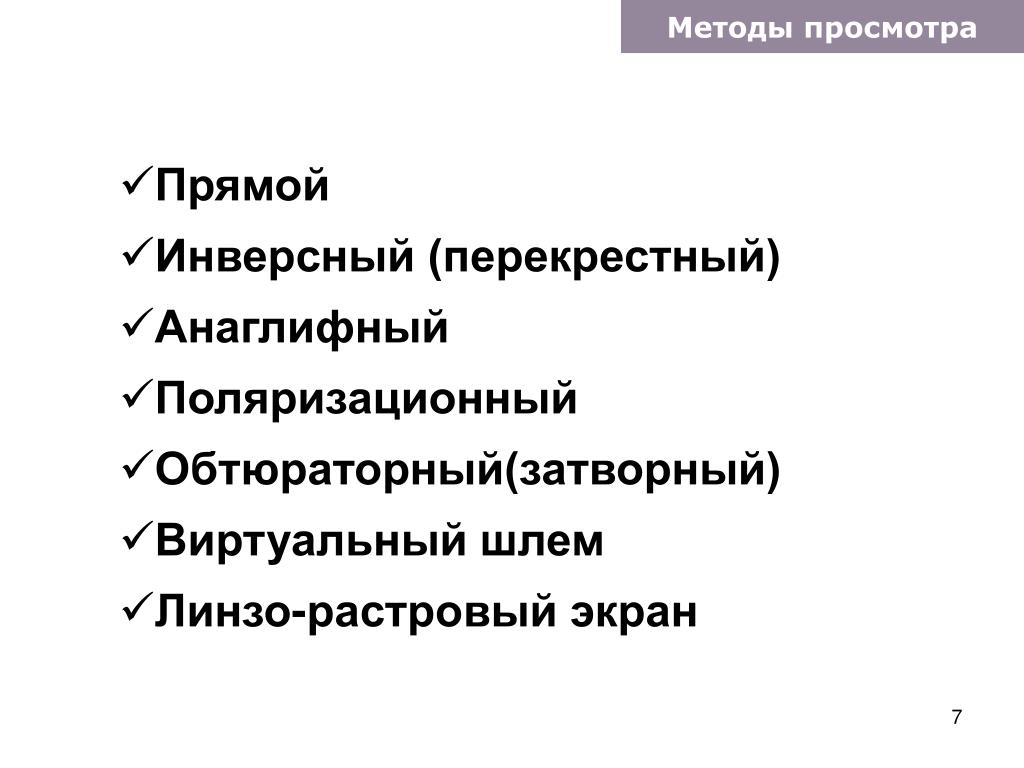

  7. Методы просмотра • Прямой • Инверсный (перекрестный) • Анаглифный • Поляризационный • Обтюраторный(затворный) • Виртуальный шлем • Линзо-растровый экран

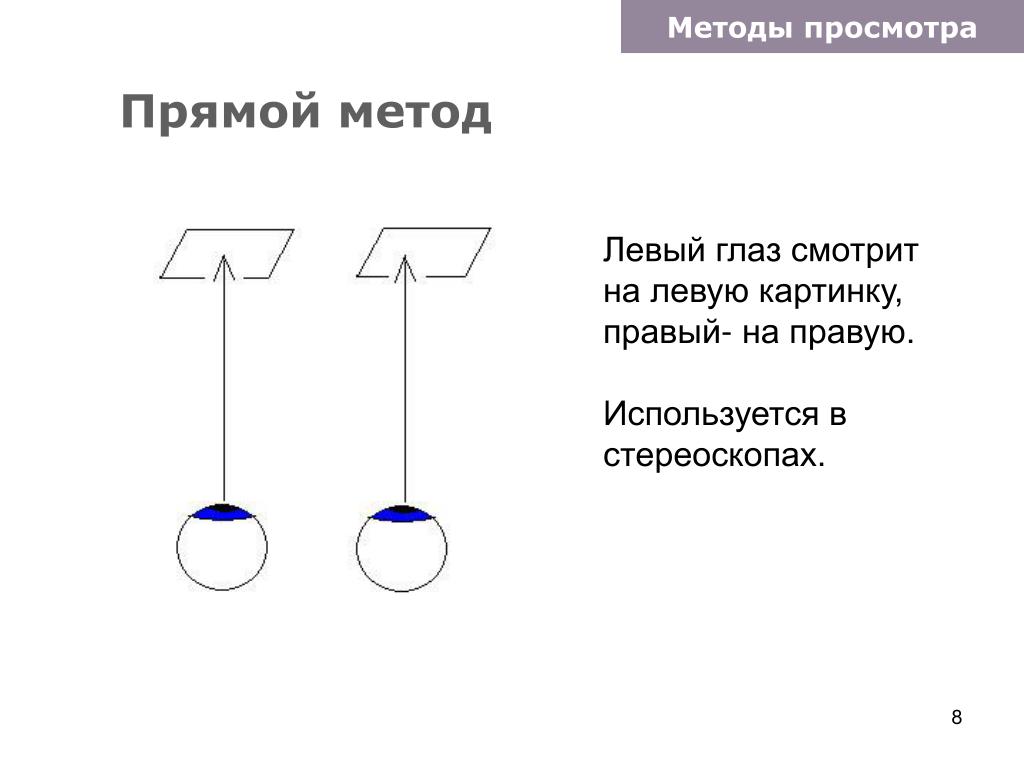

  8. Методы просмотра Прямой метод Левый глаз смотрит на левую картинку, правый- на правую. Используется в стереоскопах.

  9. Методы просмотра Перекрёстный метод Левый глаз смотрит на правую картинку, левый – на правую. Обычно для этого метода применяют призматические очки.

  10. Методы просмотра Поляризационный метод Поляризационный метод стереопроекции, поляроидный метод стереопроекции - метод сепарированного предъявления изображений стереопары, спроецированных в поляризованном свете, на недеполяризующий экран. Зрители наблюдают стереоизображение через поляроидные стереоочки, светофильтры-анализаторы которых сориентированы аналогично поляризаторам.

  11. Методы просмотра Обтюраторный(затворный) метод На мониторе компьютера с большой частотой меняется изображение для левого и правого глаз. Особый затвор в очках делает прозрачным, попеременно, то левое, то правое стекло. Человек не замечает этого из-за быстрой смены кадров, и правый и левый глаз видят соответствующие им изображения.

  12. Методы просмотра Линзо-растровый экран Основа растровой стереофотографии - линзовый растр, или стереорастр, представляющий собой набор тонких цилиндрических линз. За счёт линз пучки света преломляются и направляются в нужную сторону.

  13. Методы просмотра Виртуальный шлем Система, состоящая из 2 дисплеев. Для каждого глаза свой дисплей.

  14. Методы просмотра Анаглифный метод Анаглифия (от греческого - рельефный) – полиграфический способ получения стереоскопического изображения путем наложения одного на другой (с некоторым смещением) двух цветных изображений (обычно сине-зеленого и красного), представляющих собой стереопару. Анаглифные изображения рассматриваются через очки с красным и сине-зелёными фильтрами.

  15. Создание анаглифа

  16. Создание анаглифа Программы для работы • Adobe Photoshop • StereoPhoto Maker • StereoVideo Maker • Anaglyph Maker • Free Stereobase

  17. Создание анаглифа Эффект выхода изображения за предел экрана

  18. Создание анаглифа Эффект выпуклости/вогнутости

  19. Создание анаглифа Гостинг Гостинг(ghosting) – явление, при котором на картинке для одного глаза будут появляться силуэты картинки для другого. Гостинг возникает из-за цветов кофронтации,которые пропускаются одновременно красным и сине-зелёными светофильтрами.

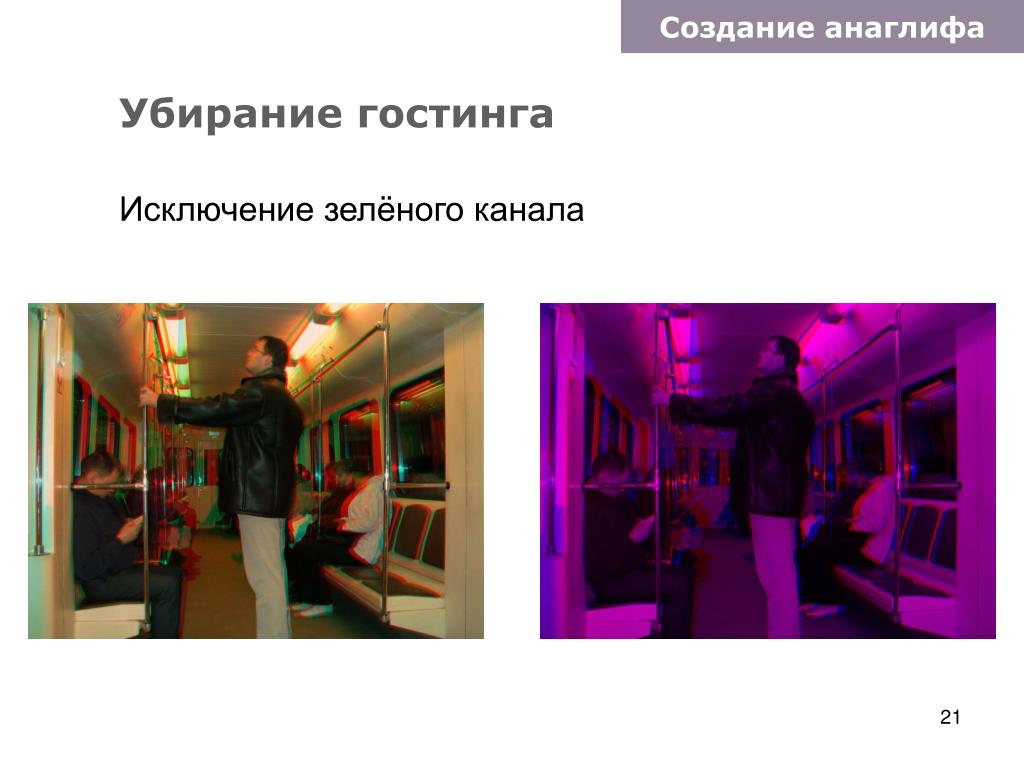

  20. Создание анаглифа Убирание гостинга Исключение зелёного канала

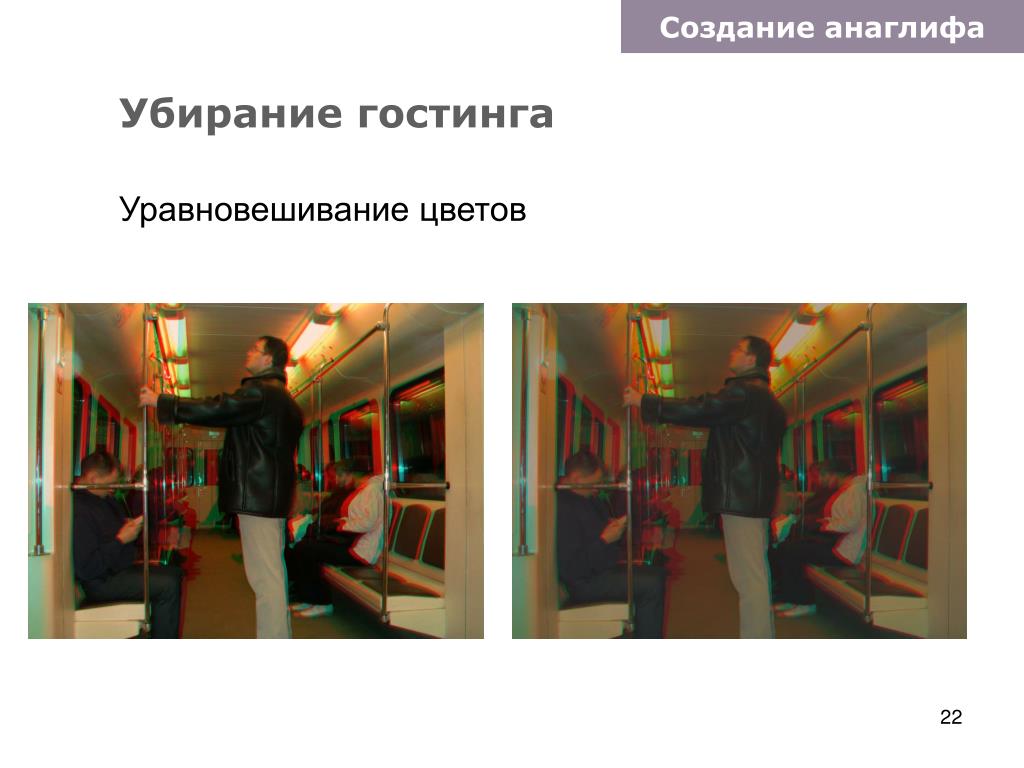

  21. Создание анаглифа Убирание гостинга Уравновешивание цветов

  22. Создание анаглифа Сохранение анаглифа • Лучше всего сохранять как стереопару. • При сохранении анаглифного изображения • не использовать сжатия.
