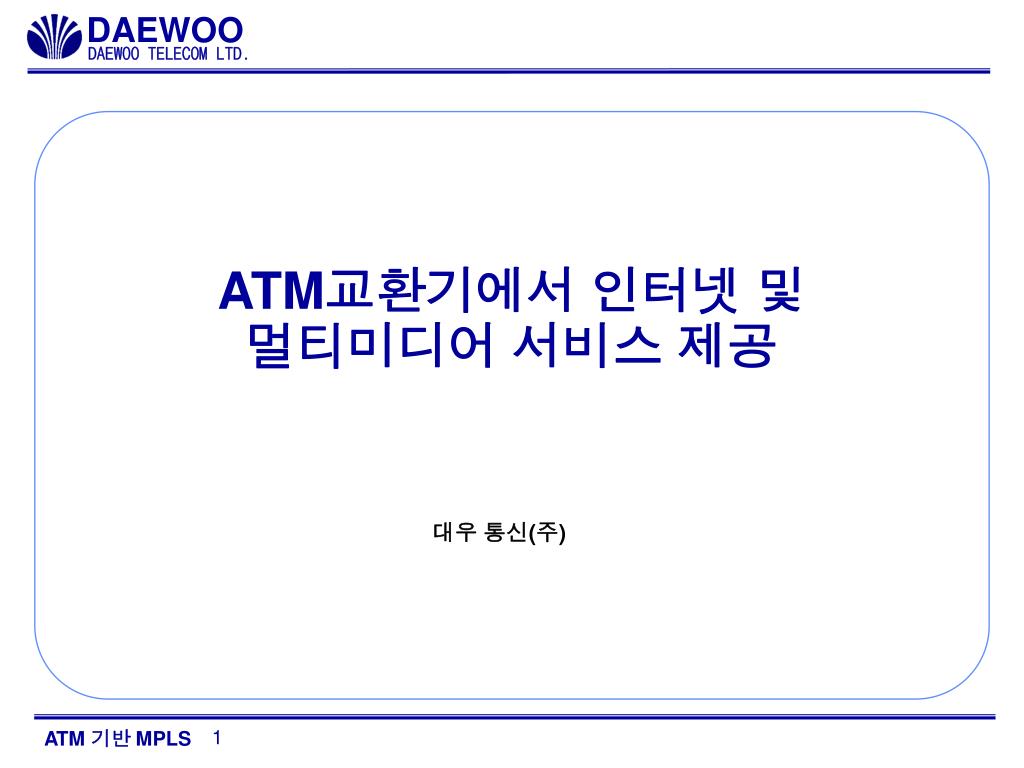

  1. ATM교환기에서 인터넷 및 멀티미디어 서비스 제공 대우 통신(주)

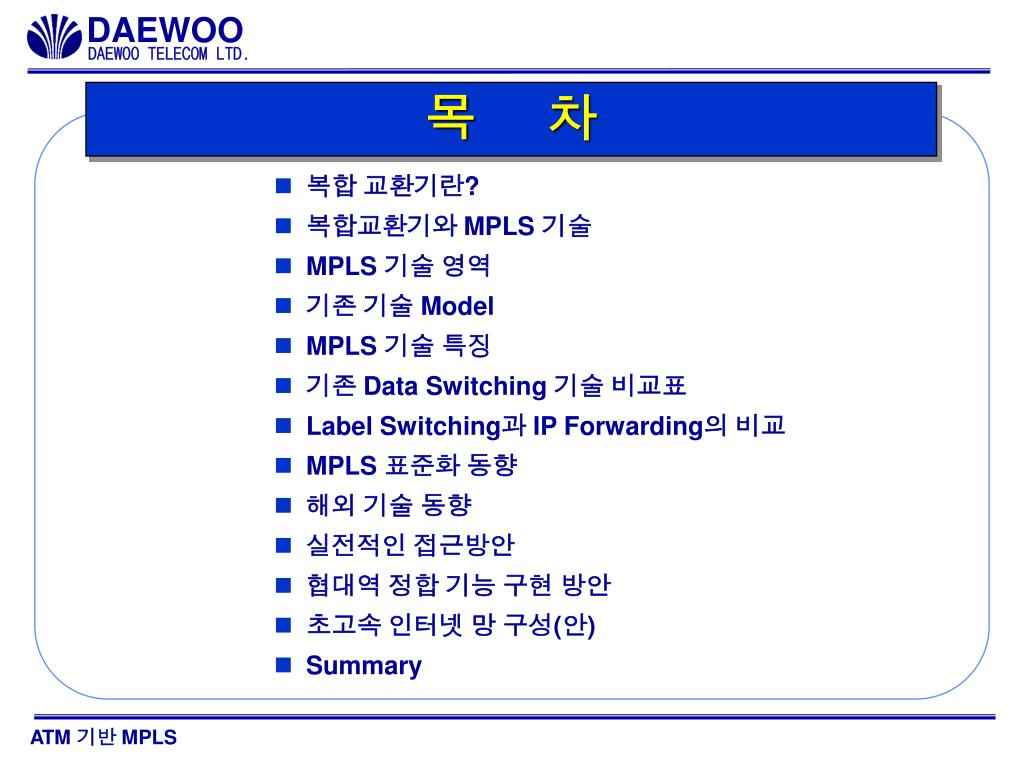

  2. 복합 교환기란? 복합교환기와 MPLS 기술 MPLS 기술 영역 기존 기술 Model MPLS 기술 특징 기존 Data Switching 기술 비교표 Label Switching과 IP Forwarding의 비교 MPLS 표준화 동향 해외 기술 동향 실전적인 접근방안 협대역 정합 기능 구현 방안 초고속 인터넷 망 구성(안) Summary 목 차

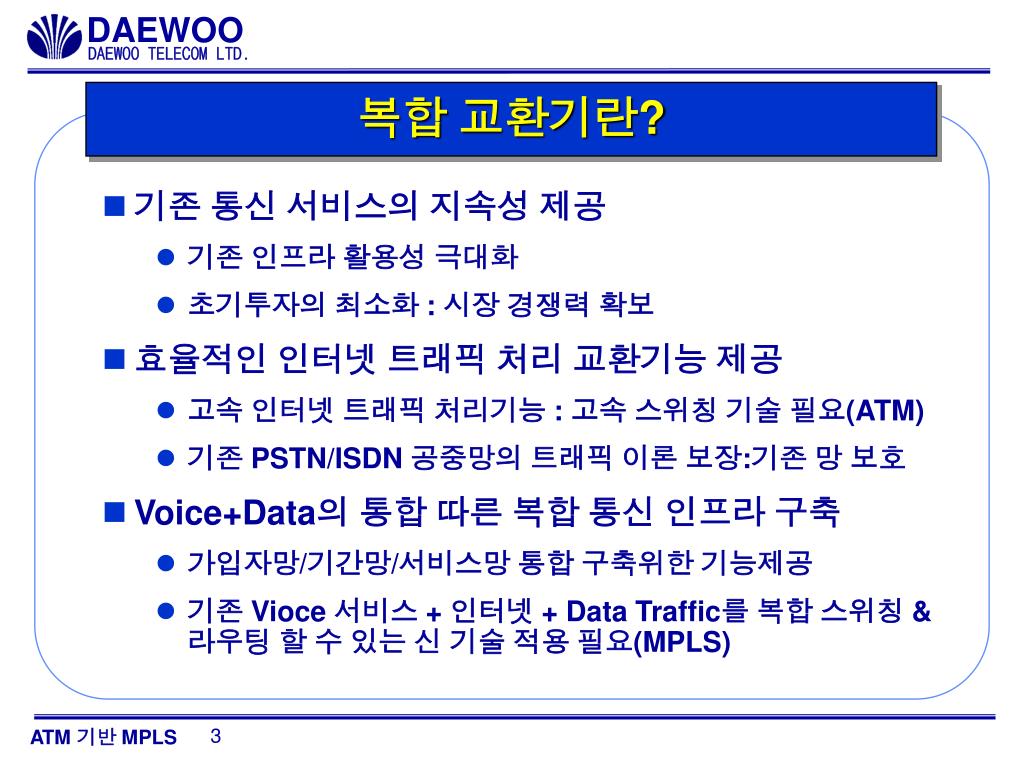

  3. 복합 교환기란? • 기존 통신 서비스의 지속성 제공 • 기존 인프라 활용성 극대화 • 초기투자의 최소화 : 시장 경쟁력 확보 • 효율적인 인터넷 트래픽 처리 교환기능 제공 • 고속 인터넷 트래픽 처리기능 : 고속 스위칭 기술 필요(ATM) • 기존 PSTN/ISDN 공중망의 트래픽 이론 보장:기존 망 보호 • Voice+Data의 통합 따른 복합 통신 인프라 구축 • 가입자망/기간망/서비스망 통합 구축위한 기능제공 • 기존 Vioce 서비스 + 인터넷 + Data Traffic를 복합 스위칭 & 라우팅 할 수 있는 신 기술 적용 필요(MPLS)

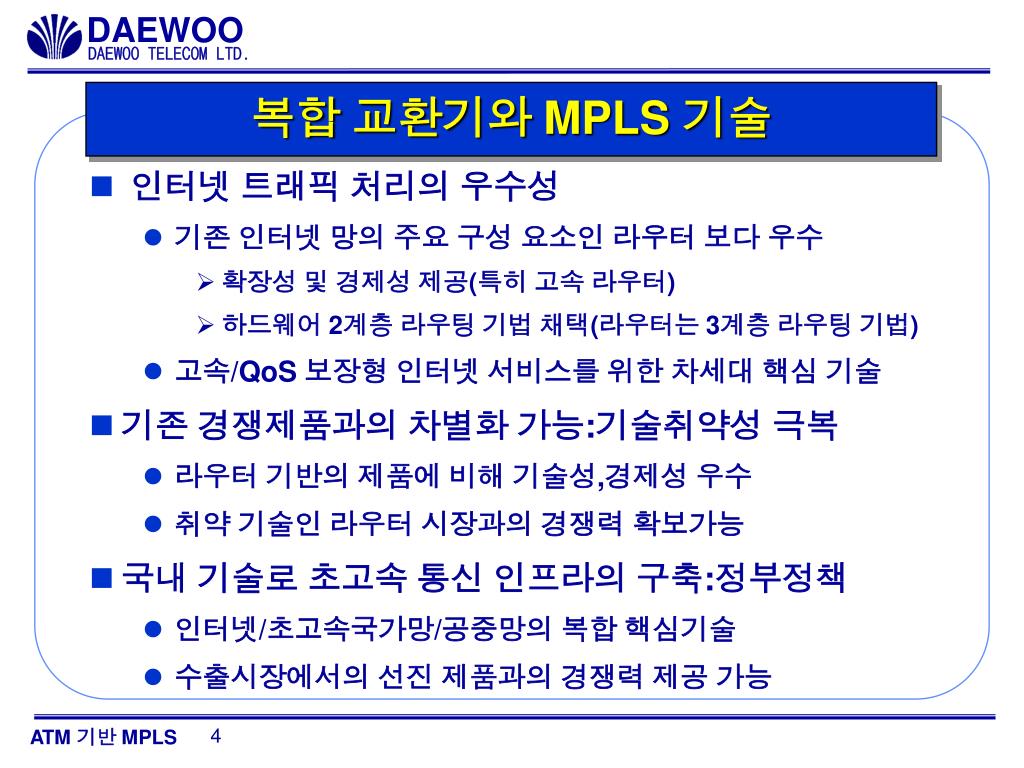

  4. 복합 교환기와 MPLS 기술 • 인터넷 트래픽 처리의 우수성 • 기존 인터넷 망의 주요 구성 요소인 라우터 보다 우수 • 확장성 및 경제성 제공(특히 고속 라우터) • 하드웨어 2계층 라우팅 기법 채택(라우터는 3계층 라우팅 기법) • 고속/QoS 보장형 인터넷 서비스를 위한 차세대 핵심 기술 • 기존 경쟁제품과의 차별화 가능:기술취약성 극복 • 라우터 기반의 제품에 비해 기술성,경제성 우수 • 취약 기술인 라우터 시장과의 경쟁력 확보가능 • 국내 기술로 초고속 통신 인프라의 구축:정부정책 • 인터넷/초고속국가망/공중망의 복합 핵심기술 • 수출시장에서의 선진 제품과의 경쟁력 제공 가능

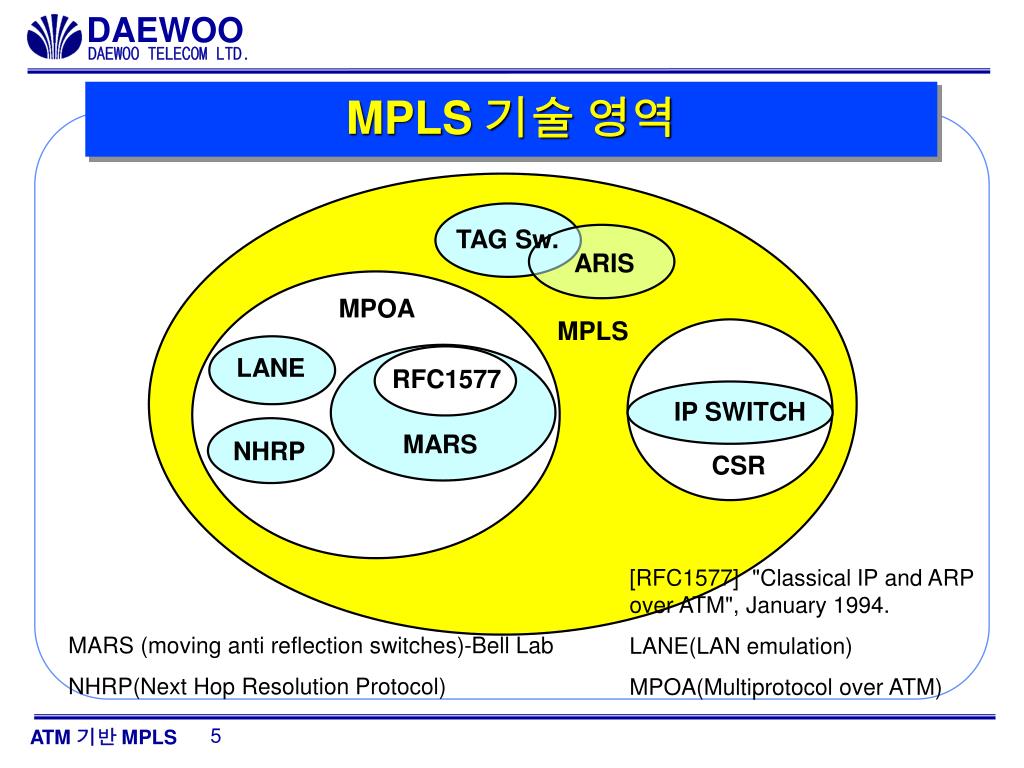

  5. TAG Sw. ARIS MPOA MPLS LANE RFC1577 IP SWITCH MARS NHRP CSR MPLS 기술 영역 [RFC1577] "Classical IP and ARP over ATM", January 1994. LANE(LAN emulation) MPOA(Multiprotocol over ATM) MARS (moving anti reflection switches)-Bell Lab NHRP(Next Hop Resolution Protocol)

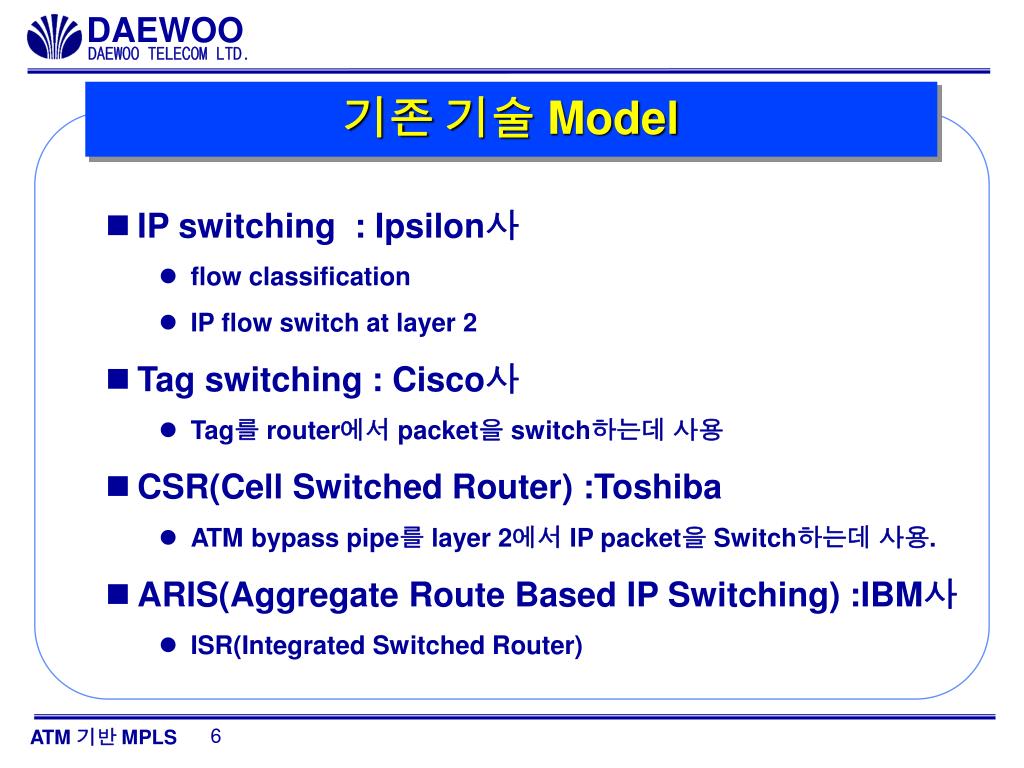

  6. IP switching : Ipsilon사 flow classification IP flow switch at layer 2 Tag switching : Cisco사 Tag를 router에서 packet을 switch하는데 사용 CSR(Cell Switched Router) :Toshiba ATM bypass pipe를 layer 2에서 IP packet을 Switch하는데 사용. ARIS(Aggregate Route Based IP Switching) :IBM사 ISR(Integrated Switched Router) 기존 기술 Model

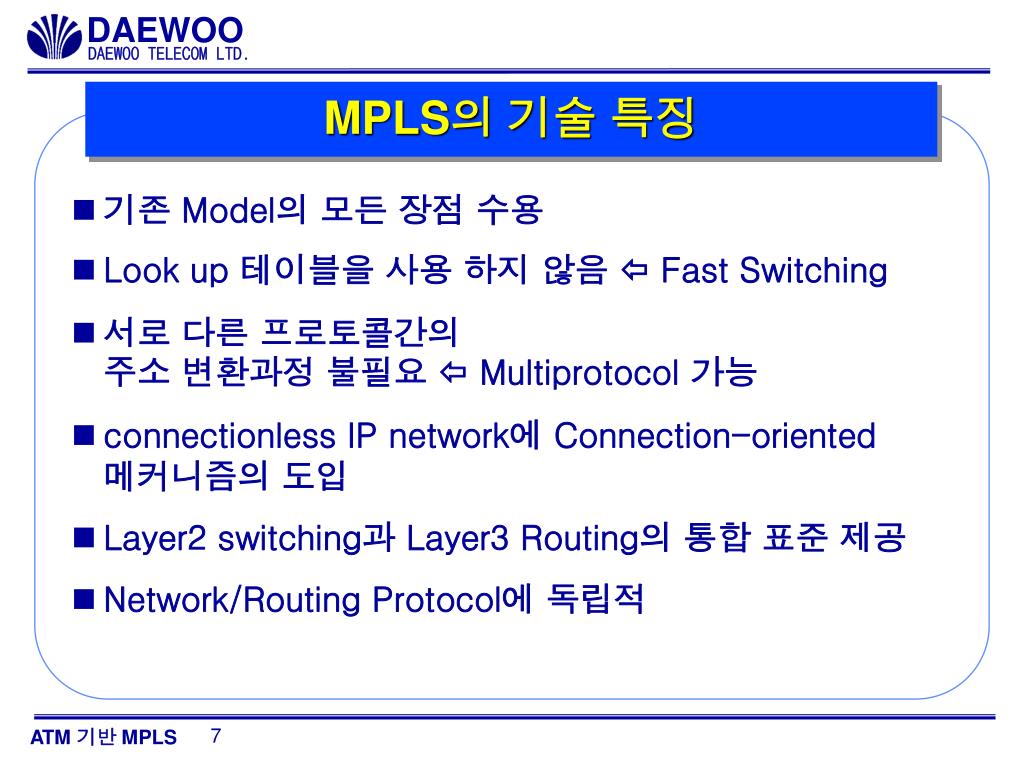

  7. 기존 Model의 모든 장점 수용 Look up 테이블을 사용 하지 않음  Fast Switching 서로 다른 프로토콜간의 주소 변환과정 불필요  Multiprotocol 가능 connectionless IP network에 Connection-oriented 메커니즘의 도입 Layer2 switching과 Layer3 Routing의 통합 표준 제공 Network/Routing Protocol에 독립적 MPLS의 기술 특징

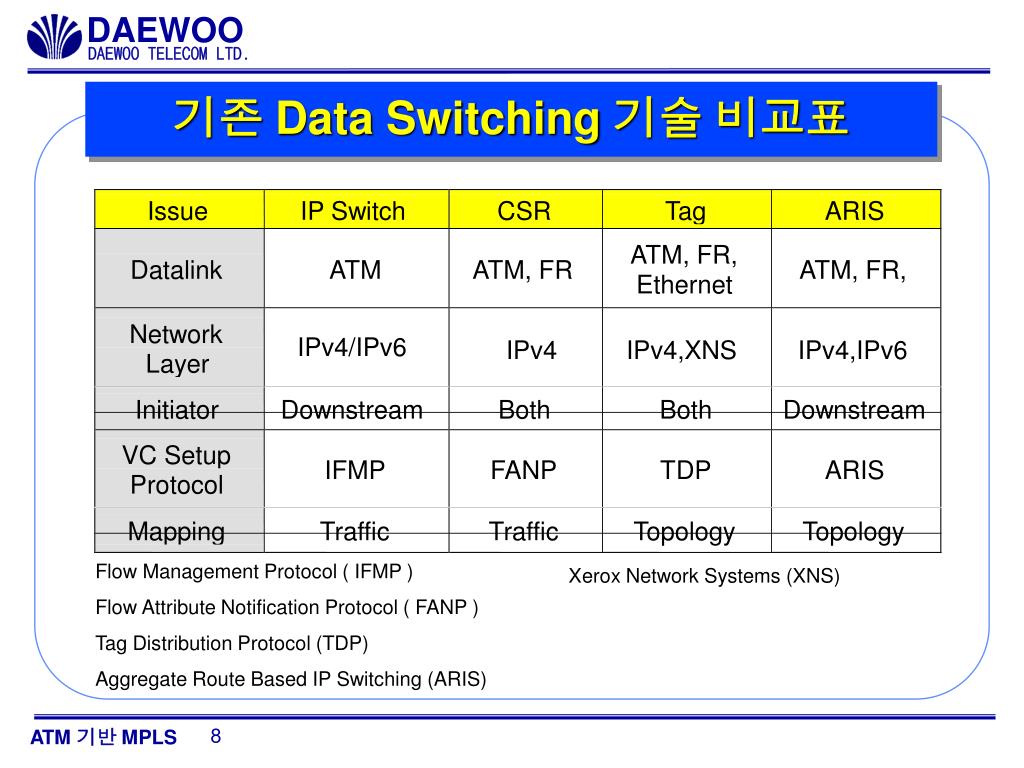

  8. 기존 Data Switching 기술 비교표 Issue IP Switch CSR Tag ARIS ATM, FR, Datalink ATM ATM, FR ATM, FR, Ethernet Network IPv4/IPv6 IPv4 IPv4,XNS IPv4,IPv6 Layer Initiator Downstream Both Both Downstream VC Setup IFMP FANP TDP ARIS Protocol Mapping Traffic Traffic Topology Topology Flow Management Protocol ( IFMP ) Flow Attribute Notification Protocol ( FANP ) Tag Distribution Protocol (TDP) Aggregate Route Based IP Switching (ARIS) Xerox Network Systems (XNS)

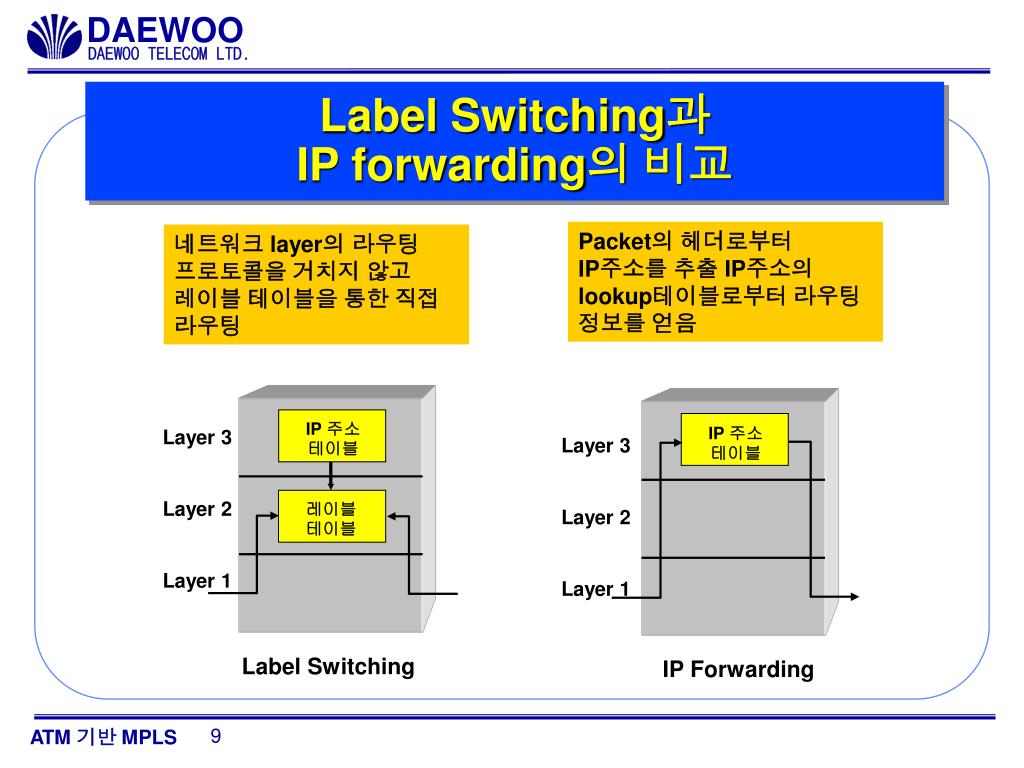

  9. Layer 3 Layer 2 Layer 1 IP 주소 테이블 IP 주소 테이블 Layer 3 Layer 2 Layer 1 레이블 테이블 Label Switching과 IP forwarding의 비교 Packet의 헤더로부터 IP주소를 추출 IP주소의 lookup테이블로부터 라우팅 정보를 얻음 네트워크 layer의 라우팅 프로토콜을 거치지 않고 레이블 테이블을 통한 직접 라우팅 Label Switching IP Forwarding

  10. MPLS 표준화 동향 • IETF(Internet Engineering Task Force) • 97.7 기본 architecture 제안 • 97.8 unicast 라우트에서 라벨 바인딩 정보를 분배하는 프로토콜 spec. • 97.10 multicast 라우트에서 label binding 정보 운용을 위한 spec. • 97.12 ATM상에서-9 운용을위한 spec. • 98.07. 최종 Architecture 제안 • 향후 계획 • 다양한 링크 레벨 기술간에 라벨 정보 전송의 표준을 정하는 문제 • QoS를 지원하는 문제

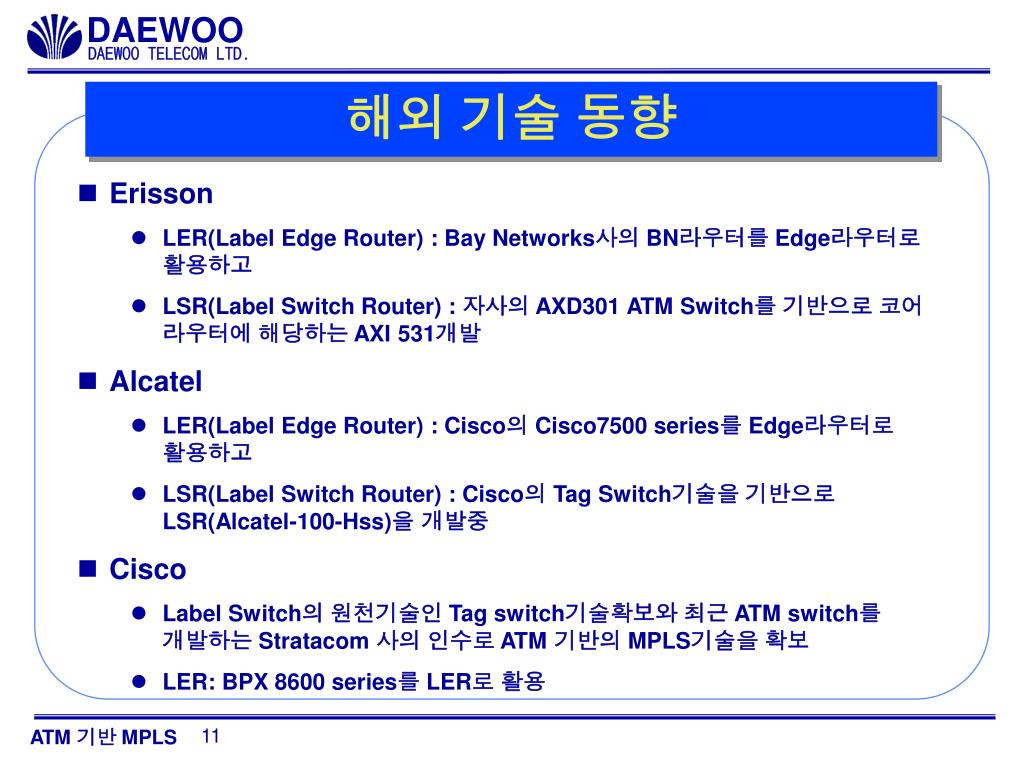

  11. Erisson LER(Label Edge Router) : Bay Networks사의 BN라우터를 Edge라우터로 활용하고 LSR(Label Switch Router) : 자사의 AXD301 ATM Switch를 기반으로 코어 라우터에 해당하는 AXI 531개발 Alcatel LER(Label Edge Router) : Cisco의 Cisco7500 series를 Edge라우터로 활용하고 LSR(Label Switch Router) : Cisco의 Tag Switch기술을 기반으로 LSR(Alcatel-100-Hss)을 개발중 Cisco Label Switch의 원천기술인 Tag switch기술확보와 최근 ATM switch를 개발하는 Stratacom 사의 인수로 ATM 기반의 MPLS기술을 확보 LER: BPX 8600 series를 LER로 활용 해외 기술 동향

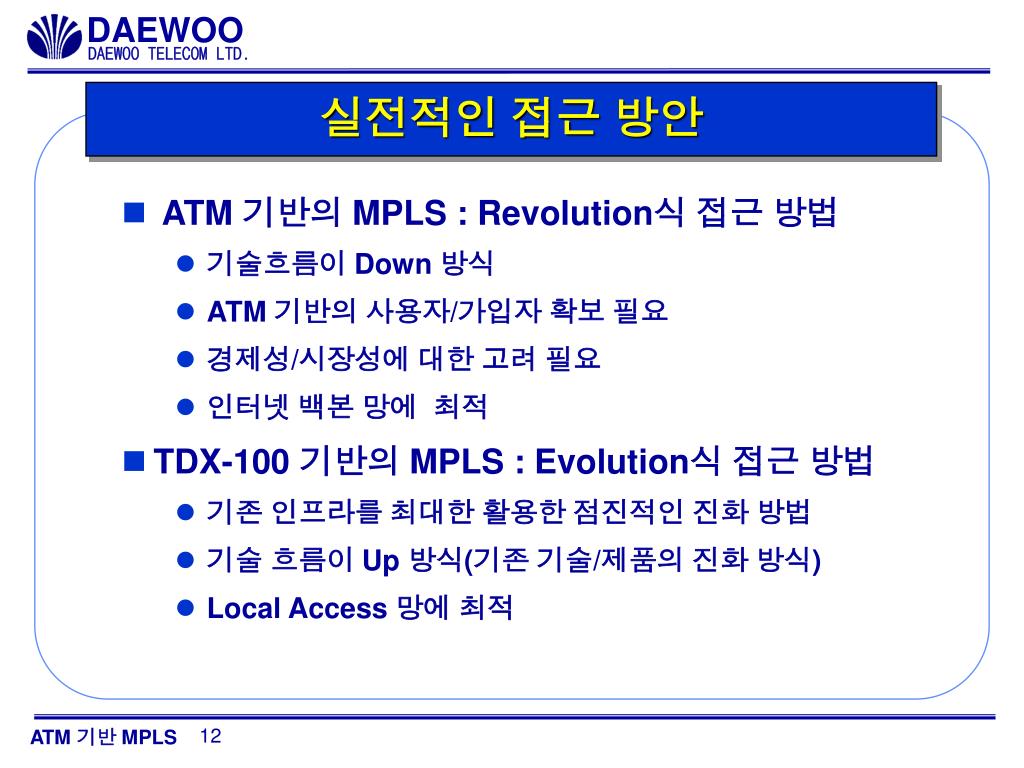

  12. 실전적인 접근 방안 • ATM 기반의 MPLS : Revolution식 접근 방법 • 기술흐름이 Down 방식 • ATM 기반의 사용자/가입자 확보 필요 • 경제성/시장성에 대한 고려 필요 • 인터넷 백본 망에 최적 • TDX-100 기반의 MPLS : Evolution식 접근 방법 • 기존 인프라를 최대한 활용한 점진적인 진화 방법 • 기술 흐름이 Up 방식(기존 기술/제품의 진화 방식) • Local Access 망에 최적

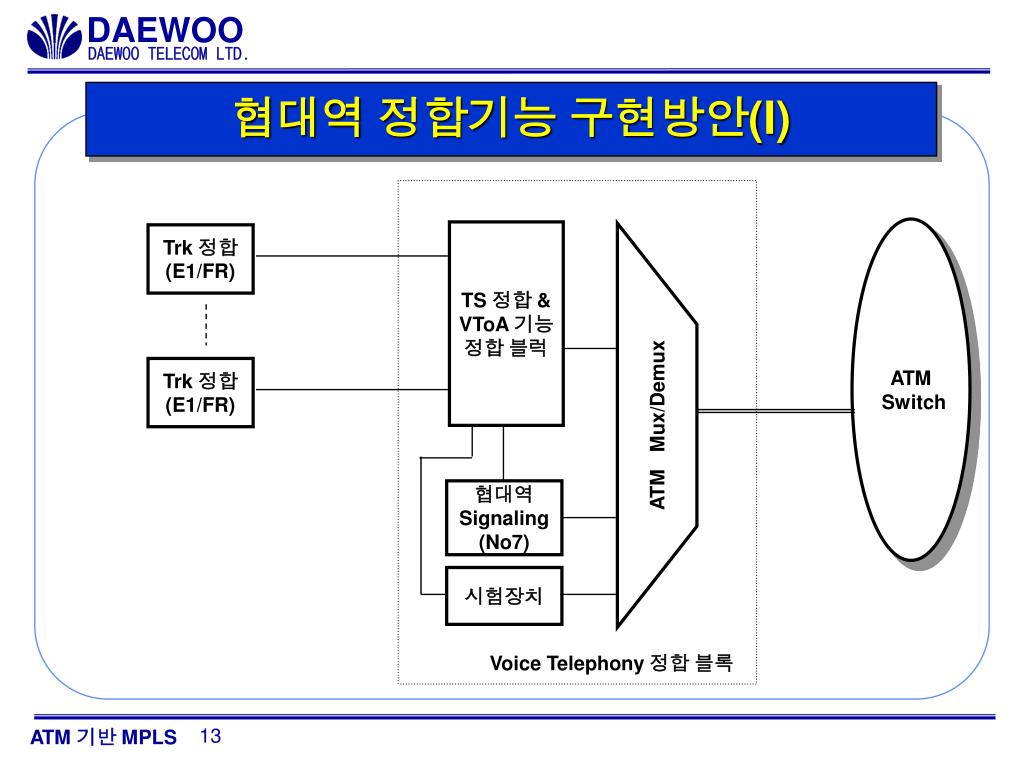

  13. 협대역 정합기능 구현방안(I) ATM Switch TS 정합 & VToA 기능 정합 블럭 Trk 정합 (E1/FR) Trk 정합 (E1/FR) ATM Mux/Demux 협대역 Signaling (No7) 시험장치 Voice Telephony 정합 블록

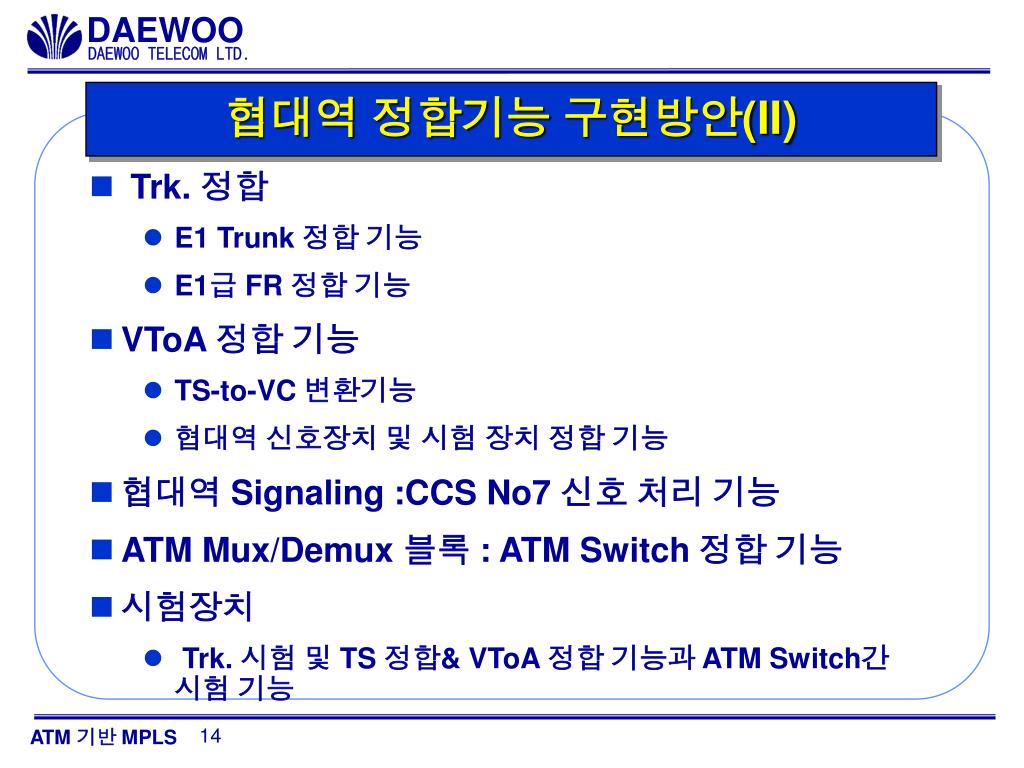

  14. 협대역 정합기능 구현방안(II) • Trk. 정합 • E1 Trunk 정합 기능 • E1급 FR 정합 기능 • VToA 정합 기능 • TS-to-VC 변환기능 • 협대역 신호장치 및 시험 장치 정합 기능 • 협대역 Signaling :CCS No7 신호 처리 기능 • ATM Mux/Demux 블록 : ATM Switch 정합 기능 • 시험장치 • Trk. 시험 및 TS 정합& VToA 정합 기능과 ATM Switch간 시험 기능

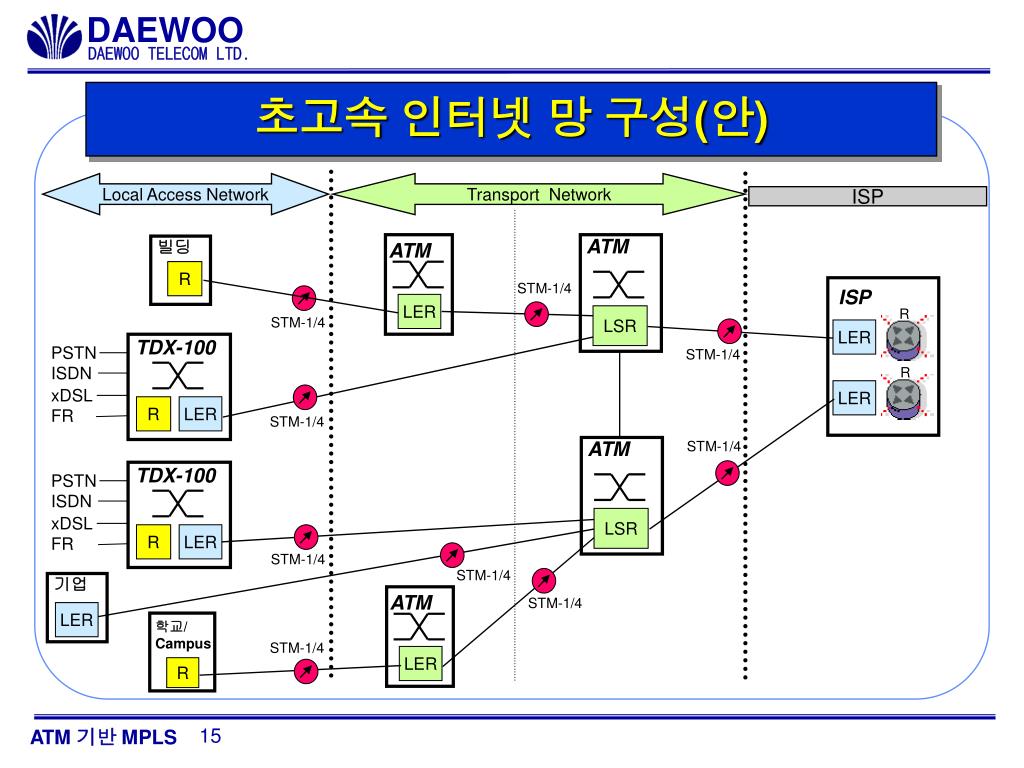

  15. 빌딩 R 초고속 인터넷 망 구성(안) Local Access Network Transport Network ISP ATM ATM STM-1/4 ISP LER R LSR STM-1/4 LER TDX-100 PSTN STM-1/4 ISDN R xDSL LER R LER FR STM-1/4 ATM STM-1/4 TDX-100 PSTN ISDN xDSL LSR R LER FR STM-1/4 STM-1/4 기업 ATM STM-1/4 LER 학교/ Campus STM-1/4 LER R

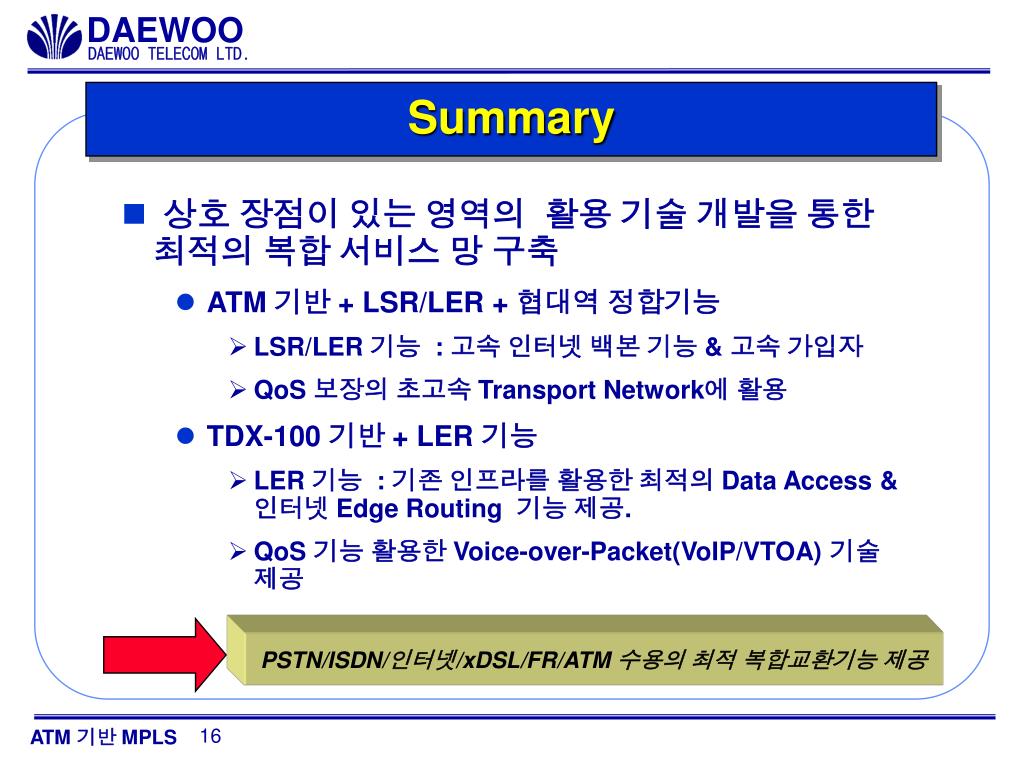

  16. Summary • 상호 장점이 있는 영역의 활용 기술 개발을 통한 최적의 복합 서비스 망 구축 • ATM 기반 + LSR/LER + 협대역 정합기능 • LSR/LER 기능 : 고속 인터넷 백본 기능 & 고속 가입자 • QoS 보장의 초고속 Transport Network에 활용 • TDX-100 기반 + LER 기능 • LER 기능 : 기존 인프라를 활용한 최적의 Data Access & 인터넷 Edge Routing 기능 제공. • QoS 기능 활용한 Voice-over-Packet(VoIP/VTOA) 기술 제공 PSTN/ISDN/인터넷/xDSL/FR/ATM 수용의 최적 복합교환기능 제공

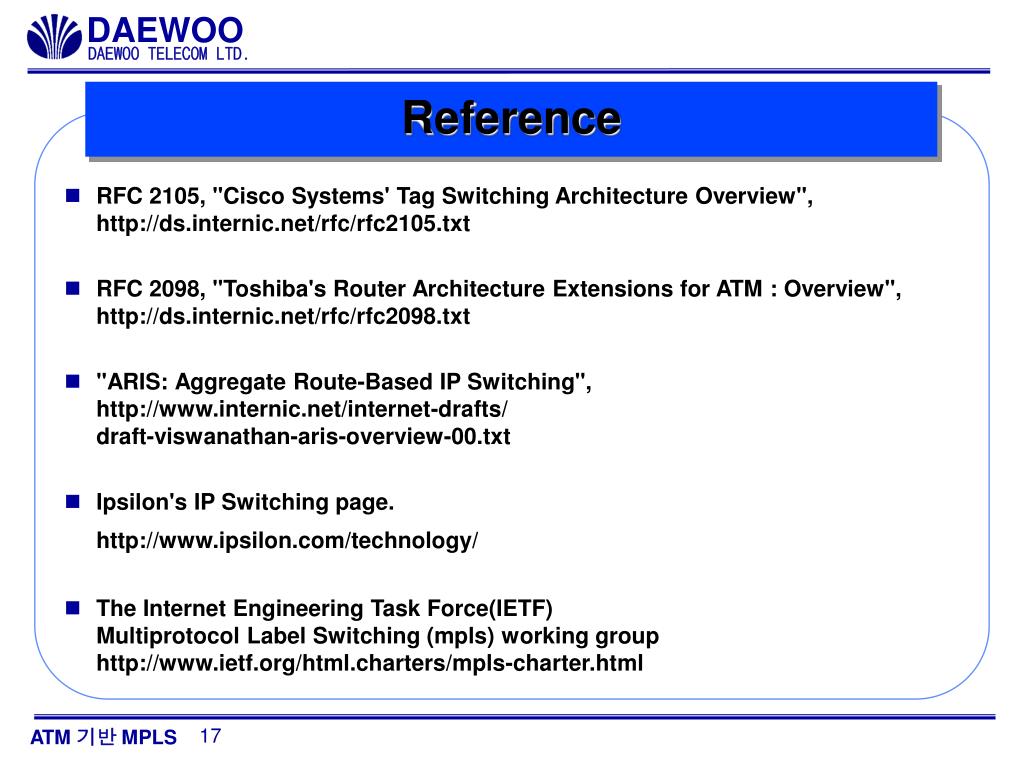

  17. RFC 2105, "Cisco Systems' Tag Switching Architecture Overview", http://ds.internic.net/rfc/rfc2105.txt RFC 2098, "Toshiba's Router Architecture Extensions for ATM : Overview", http://ds.internic.net/rfc/rfc2098.txt "ARIS: Aggregate Route-Based IP Switching", http://www.internic.net/internet-drafts/ draft-viswanathan-aris-overview-00.txt Ipsilon's IP Switching page. http://www.ipsilon.com/technology/ The Internet Engineering Task Force(IETF) Multiprotocol Label Switching (mpls) working group http://www.ietf.org/html.charters/mpls-charter.html Reference
