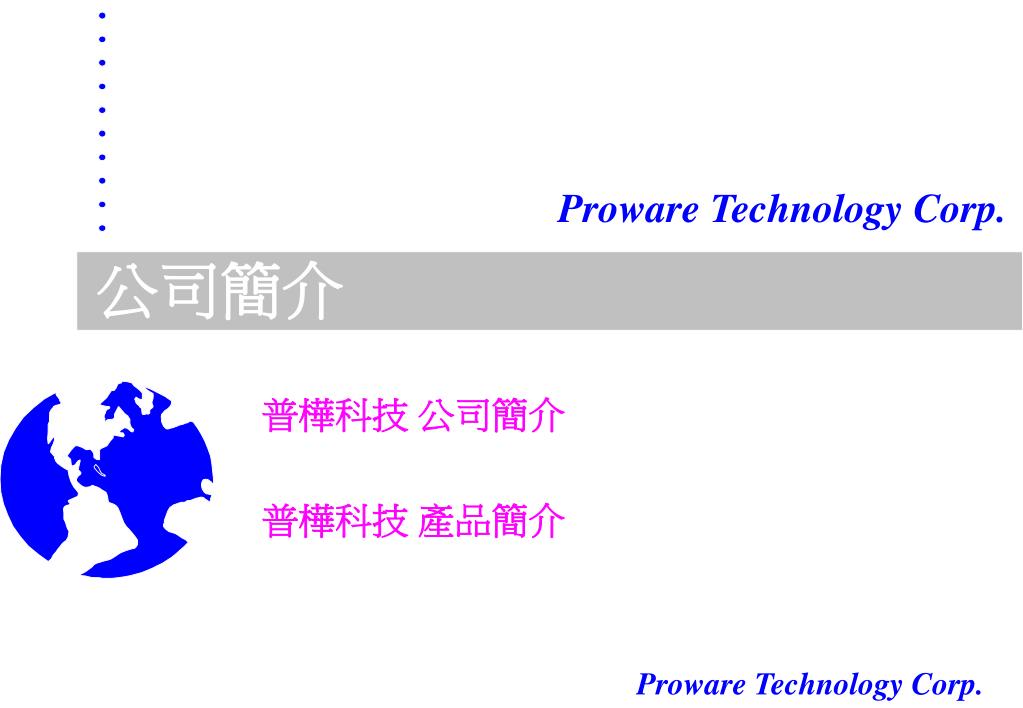

  1. Proware Technology Corp. 公司簡介 普樺科技 公司簡介 普樺科技 產品簡介

  2. Proware Technology Corp. 普樺科技 --- 最專業的 Disk Array 廠商 成立於 1992 主要產品: Disk Array 容錯磁碟陣列系統 UNIX/Windows NT Cluster主機備援軟體 代理美國 AMI 公司Disk Array 系統 分公司: 中國大陸 , 德國 產品外銷海內外

  3. Proware Technology Corp. 普樺科技 --- 廣大的使用客戶群 出入境管理局 中正 ,高雄機場 國有財產局,中央健保局 環球證券, 富邦證券, 大發證券, 百富勤證券,, 中央氣象局 , 中科院 等數千餘家使用客戶

  4. Proware Technology Corp. 海外代表性客戶 德國 不萊梅大學 德國 CTM 公司 , 賓士汽車 中國建設銀行 ( 200 套雙主機備援系統 ) 中國鐵道部 廣東稅務局

  5. Proware Technology Corp. DataWare NT Cluster 代表性客戶 宏碁電腦、中科院、經濟部、台灣電力公司、長榮久盟、非凡電視臺、南聯貿易、郵政總局、中央氣象局、環隆電子、台灣 NEC、捷盟行銷、翔威科技、高雄機場、艾訊科技、精英人力、國眾電腦、仁寶電腦、龍華技術學院、世新管理學院、康寧醫院、台灣大哥大

  6. Proware Technology Corp. 大陸 DataWare NT Cluster 代表性客戶 中國人民銀行南通分行 廣州出版總局 北京電力部 北京水力部 北京大學,北大方正 中國惠普(HP)客戶支援部 四川微波通信局 上海長途電話局

  7. 產品品質認證 普樺 雙主機容錯系統軟體 Dataware UNIX 4.0 榮獲 中國 HP 認證通過,並以 “ServerGuard” 為名稱,在 HP 公司LC-II, LH-II, LH-Pro, Lx Pro 主機與 SCO UNIX OpenServer 5.0.4 作業系統、Informix 資料庫 整合推廣至金融企業

  8. Proware Technology Corp. 台灣精品獎-產品品質認證 普樺科技 Power 5960S-SCA 磁碟陣列系統,以 “容錯產品”參加第七屆台灣精品獎競賽,榮獲 台灣精品之殊榮 ! 台灣精品獎

  9. 普樺產品簡介 Internal Disk Array PW-5902U RAID Controller PW-5903U RAID Controller External Disk Array Subsystem ： Power 5960U SCSI To SCSI Disk Array RackMount 5960U SCSI To SCSI Disk Array Power 5960FC Fibre To SCSI Disk Array Dual Controller Disk Array Subsystem ： Power 5960RND Disk Array High Availability Software ： DataWare UNIX Dual Host Backup Software DataWare NT Cluster Software

  10. PW-5902U Ultra2 RAID Controller Acer Altos Server PW-5902 RAID Controller Win95 規劃 Fax/Pager 遠程通知 To Host SCSI Bus RS232*2 Hot Swap 老鼠籠 或 背板 熱抽取 Hot Swap 熱備援 Hot Spare 硬碟故障指示燈 Fail-disk Indicator Internal Hot Swap 背板 NT, Novell, Linux, SCO Unix Up to 8 SCSI Disk

  11. PW 5902U SCSI To SCSI RAID Controller • 提供 2組Ultra2 Wide SCSI 通道 • 快速之 Intel i960 RISC CPU , 0 - 128 MB EDO Cache • 支援RAID 0, 1, 3, 5, 0+1 容錯功能 • 提供 80MB/s Ultra2 Wide SCSI 高速介面 • 支援 SAF-TE Hot Swap 背板硬碟抽取框架 • Expand Array 線上容量擴充 • 可線上更換故障硬碟(Hot Swap),線上執行,不使用者影響操作 • 硬碟故障指示燈,清楚標示出硬碟故障,避免錯誤操作 • LCD指示面板, 蜂鳴器警告,系統異常時 傳真 或 呼叫器 通知 • 不需安裝特殊軟體,可支援各種作業系統

  12. PW-5903U Ultra2 Wide RAID Controller Server PW-5903U RAID Controller SCSI Bus To Backup Server To Host SCSI Bus Win95 規劃 Fax/Pager 遠程通知 RS232*2 熱抽取 Hot Swap 熱備援 Hot Spare 硬碟故障指示燈 Fail-disk Indicator Internal Hot Swap 背板 NT, Novell, Linux, SCO Unix

  13. PW 5903U SCSI To SCSI RAID Controller • 提供 3組Ultra2 Wide SCSI 通道 • 快速之 Intel i960 RISC CPU , 0 - 128 MB EDO Cache • 支援RAID 0, 1, 3, 5, 0+1 容錯功能 • 2組Ultra2 Wide SCSI 硬碟通道 • 提供 80MB/s Ultra2 Wide SCSI 高速介面 • 支援 SAF-TE Hot Swap 背板硬碟抽取框架 • Expand Array 線上容量擴充 • 可線上更換故障硬碟(Hot Swap),線上執行,不使用者影響操作 • 硬碟故障指示燈,清楚標示出硬碟故障,避免錯誤操作 • LCD指示面板, 蜂鳴器警告,系統異常時 傳真 或 呼叫器 通知 • 不需安裝特殊軟體,可支援各種作業系統

  14. PW 5960U3 Disk Array Setup

  15. PW 5960U3 Disk Array Special Setup

  16. Power 5960U SCSI To SCSI RAID Subsystem • 提供 3組Ultra2 Wide SCSI 通道 • 快速之 i960 RISC CPU , 32 - 128 MB Cache • 提供RAID 5 容錯功能,雙組 可抽換電源,散熱風扇 • 提供 80MB/s Ultra2 Wide SCSI 高速介面 • 80pin SCA-2 介面 SCSI 背板,減少硬碟連接排線 • 8 組智慧型 80pin 硬碟抽取盒 • 可線上更換故障硬碟(Hot Swap),更換硬碟後自動資料重建 • ( 線上執行,不使用者影響操作 ) • 硬碟故障指示燈,清楚標示出硬碟故障,避免錯誤操作 • LCD指示面板, 蜂鳴器警告,系統異常時 傳真 或呼叫器通知 • 不需安裝特殊軟體,可支援各種作業系統 台灣精品獎

  17. Power 5960RN 64 位元Ultra2 SCSI To SCSI RAID Subsystem • 提供 4組Ultr2a Wide SCSI 通道(雙主機 ) • 快速之64位元i960RN RISC CPU , 64 MB Cache • 提供RAID 0,1,3,5,0+1 功能,雙組 可抽換電源,散熱風扇 • 提供 80MB/s Ultra2 Wide LVDS SCSI 高速介面 • 80pin SCA-2 介面 SCSI 背板,減少硬碟連接排線 • 8 組 SCA-2 智慧型硬碟抽取盒,可堆疊至 14顆 • 可線上更換故障硬碟(Hot Swap),更換硬碟後自動資料重建 • ( 線上執行,不使用者影響操作 ) • ENC 環境控制器,顯示工作溫度 • 硬碟故障指示燈,清楚標示出硬碟故障,避免錯誤操作 • LCD指示面板, 蜂鳴器警告,系統異常時 傳真 或呼叫器通知 • 不需安裝特殊軟體,可支援各種作業系統

  18. RackMount 5960U SCSI To SCSI RAID Subsystem • 19 吋工業標準機箱 , 5 U 高度 • 提供 3組Ultra2 Wide SCSI 通道 • Intel i960 RISC CPU , 32 - 128 MB Cache • 提供RAID 0、1、3、 5 功能 ,雙組 電源、散熱風扇 • 提供 80MB/s Ultra2 Wide SCSI高速介面 • 80pin SCA-2 介面 SCSI 背板,減少硬碟連接排線 • 6組智慧型 80pin 硬碟抽取盒 • 可線上更換故障硬碟(Hot Swap),更換硬碟後自動資料重建 • ( 線上執行,不使用者影響操作 ) • 硬碟故障指示燈,清楚標示出硬碟故障,避免錯誤操作 • LCD指示面板, 蜂鳴器警告,系統異常時 傳真 或呼叫器通知 • 不需安裝特殊軟體,可支援各種作業系統

  19. RackMount RAID Subsystem Application 高容量Disk Array 系統 RackMount 5960U Series SCSI Cable Server RackMount 5960U 6 Hot Swap Disk Bay ID 0 Total Capacity =(6 )*36GB=216GB

  20. RackMount RAID Subsystem Application 高容量Disk Array 系統 RackMount 5960RN Series RackMount 5960R 8 Hot Swap Disk Bay RackMount 5960R 8 Hot Swap Disk Bay SCSI Cable Server RackMount 5960RN 6 Hot Swap Disk Bay ID 0 硬碟數量 =(11+8+parity*2+spare)=22 disks 容錯可用容量 =(11+8 )*36GB=684GB

  21. RackMount RAID Subsystem Application 雙主機、雙控制器 Disk Array 系統 RackMount 5960RND Series RackMount 5960R 7 Hot Swap Disk Bay RackMount 5960RND 6 Hot Swap Disk Bay SCSI Cable Server B Server A ID 0 ID 0 硬碟數量 =(11+parity*1+spare)=13 disks 容錯可用容量 =( 11 )*36GB=468GB

  22. Proware Technology Corp. ENC 環境監測控制器 • 監控Disk Array 工作環境,確保使用安全 • 監測溫度, 散熱風扇,電源供應器,直流負載電壓 • 隨時顯示Disk Array 的操作溫度,防止溫度過高 • 散熱風扇,源供應器損壞,溫度過高,負載過重 時蜂鳴警告 • 控制 散熱風扇運轉情形,保持適當工作溫度 • 將工作環境狀況通知RAID控制器,啟動 傳真 或 呼叫器

  23. Power 5960RN Web Base RAID Manager

  24. Power 5960RN Web Base RAID Manager NT 、Sun、Linux Server SCSI RS-232 E-Mail Power 5960RN Series TCP/IP IE、Netscape Web 瀏覽器 RAID Manager

  25. Power 5960RN Web Base RAID Manager 跨平台：採用 Java 語言，支援各種平台 如 NT、UnixWare 、 Sun 、Linux 、Free BSD 穩定：RAID 資料經 SCSI Bus 傳輸、RAID Manager 經 RS-232 控制，不影響主機穩定 遠端管理：透過 TCP/IP 、Internet 網路監測RAID 安全：防止非授權人員破壞 簡單：透過 Internet Browser ( IE 或Netscape ) 進行管理 故障通知：當硬碟故障、溫度過高、風扇故障、電源供應器損 壞、停電(需加裝 外接 UPS )時以E-mail 或Fax 通知 追蹤掌控：歷史檔 log file 隨時掌握 RAID 狀況 ( 選購品)

  26. Proware Technology Corp. 產品特點 容錯( 電源 , 硬碟 , 控制器, 風扇 ) 最佳相容性:不需安裝驅動程式 ( Power 5960U , 5960RN 系列) 支援多主機 安裝容易 ( 透過 SCSI Bus 連接 ) 維護容易 ( Hot Swap , Auto Rebuild ) 規劃容易:LCD 面板, RS232 介面 容易故障排除: 硬碟故障指示燈,環境監測控制器 傳真/BB Call 遠程故障通知 廣泛適合各種應用環境

  27. NEW ! Power 5960FC Series

  28. NEW ! Power 5960FC RAID Subsystem • Dual Fibre Channel Host Channel • Dual Ultra2 Wide SCSI Disk Channel • Intel i960RN 100MHZ 64 bite RISC CPU • 64MB (Up to 128 ) ECC SDRAM Cache • RAID 0, 1, 3, 5, 10, 30, 50 • Dual Hot Swap Power & Fan • Active-Active Host Failover Support (Clustering) • Fibre Channel 100MB/s Transfer Rate • 8 Hot Swap Ultra2 Wide SCSI Disk Bay • Smart SCA-2 Back Plane • Hot Swap, Auto Rebuild, Hot Spare • ENC Environment Controller • Audio Alarm, GUI RAID Manager • Host Independent: Support NT, UNIX

  29. Why Power 5960FC Disk Array ? 1. 採用 Intel i960 RN 100MHZ 64位元RISC CPU、64位元 PCI Bus 、 64位元作業系統，提供更高速度. 2. i960RN CPU 內建RAID 5 、3同位元運算電路. 3. 採用Ultra2 Wide SCA-2 熱抽取電路備板: 硬碟直接與電路板 連接，提供 “Hot Swap”熱抽取功能並減少連接排線. 4. ENC 環境控制器 可監測 溫度、電壓、 電源、散熱風扇之操作 狀況，防止意外發生 5. 四組高速散熱風扇可安裝 高容量、高轉速硬碟. 6. 提供 Window 環境下GUI 管理軟體,可透過 SNMP 、TCP/IP 網路進行管理

  30. Power 5960FC Disk Array 連接 NT、SCO、Linux 、Sun Sparc (PCI Bus) PW 2100 64 bit Fibre Card Power 5960FC 1.主機為NT、SCO、Linux 、Sun Sparc (主機需具備32/64 位元 PCI Bus) 2.Power 5960FC 3.PW 2100 Fibre Channel Card 4.外接3m Copper Cable Fibre Channel 3m Copper Cable 64 bit PCI Bus 32 bit PCI Bus 80MB/s Ultra2 Wide * 2 Sun Enterprise、IBM RS6000、HP 9000 1.主機為Sun Enterprise 、IBM RS6000 、HP 9000等非 一般 32/64 位元 PCI Bus 2.Power 5960FC 3.主機內含 Fibre Channel Card 4.外接Optical Cable 5.MIA (Media Interface Adapter):Optical to Copper 轉接器) Power 5960FC MIA Fibre Channel Optical Cable 80MB/s Ultra2 Wide * 2

  31. Power 5960FC Disk Array 連接方式 (1)單主機 Host Power 5960FC Fibre Channel (2) 雙主機 Cluster 備援 Host Host Power 5960FC Fibre Channel Fibre Channel

  32. Power 5960FC Disk Array 連接方式 (3) 雙主機、雙 RAID 遠端備援 本地主機 Power 5960FC Fibre Channel 本地資料庫 Fibre Channel Data Replicating 遠端備援主機 Fibre Channel Power 5960FC Fibre Channel 遠端資料庫

  33. Power 5960FC Disk Array 連接方式 (4)SAN Unix FibreSwitch Fibre Channel Fibre Channel DLT Fibre Channel Fibre Channel Fibre Channel Fibre Channel NT NT Power 5960FC Fibre Disk Array PC

  34. RackMount 5960FC Application 高容量Disk Array 系統 Fibre Hub Server Fibre Channel RackMount 5960R 8 Hot Swap Disk Bay RackMount 5960FC 6 Hot Swap Disk Bay RAID 5 ID 0 RAID 5 ID 1 RAID 5 ID 2 硬碟數量 = (11+parity*2+spare*1)*3=42 disks 容錯可用容量 =(11)*36GB* 3=1188GB

  35. DATAWARE FOR NT

  36. DATAWARE FOR NT 1. 平時Server A,B 均連接至Disk Array,各自操作系統(Dual Active) 2.當Server A,B 中任一系統當機時,Dataware 經 RS232,TCP/IP 自動偵測並切換至另一部主機(備份主機),取代當機系統之工作, 讀取Disk Array 之資料,使用者可於最短時間恢復工作 3.Server A,B 之規格不必一樣,且可操作各自之系統 4.使用者不需修改程式 5.不需檔案備份傳輸及多餘備份硬碟空間 6.支援作業系統: Windows NT

  37. DATAWARE NT 規劃 1.兩部 x86 CPU 之Windows NT Server, 各含開機硬碟 2.內含SCSI Card 或On Board SCSI 3.每部主機含 LAN Card *1 ( Dual Active ：LAN Card *2 ) 4.RS-232 Port For Heart Beat 偵測 5.Server A,B 之規格不必一樣,且可操作各自之系統 6.Power 5960RN 外接式Disk Array (單控制器) 或 Power 5960RND 、6300 外接式Disk Array (雙控制器) 7.DataWare NT Cluster 軟體壹套(支援兩部主機)

  38. NT High Availability (二)Share Storage 1.兩部(多)主機經 SCSI 同時連接硬碟,當機時備援主機立即接替 2.使用 RAID 提供資料安全性 3.不透過網路做資料備份,不影響資料傳輸速度與主機效能 4.不需額外硬碟空間 5.切換時間快速,回復時間短暫 NT 1 NT 2 R/W Data R/W Data

  39. Dual Active Mode DataBase Server 192.0.0.1 IIS Server 192.0.0.2 Volume A NETBEUI TCP/IP IIS Client Computer Name = NT UIP=192.0.0.3 net use g: \\NT\A http://192.0.0.3

  40. Hot Standby Mode DataBase Server Backup Server Volume A NETBEUI Computer Name = NT UIP=192.0.0.3 net use g: \\NT\A

  41. Take Over Mode DataBase Server 192.0.0.1 IIS Server 192.0.0.2 Volume A TCP/IP NETBEUI Computer Name = NT UIP=192.0.0.3 IIS Client net use g: \\NT\A http://192.0.0.3

  42. Take Over Mode DataBase Server 192.0.0.1 IIS Server 192.0.0.2 NETBEUI TCP/IP 192.0.0.3 Computer Name = NT UIP=192.0.0.3 IIS Client net use g: \\NT\A http://192.0.0.3
