  1. Разработка новых ультра-высокотемпературных композитов c металлической матрицей С.Т. МилейкоИнститут физики твёрдого тела РАН, Черноголовка Московской обл, Россия, 142432

  2. На заре эры композитов… • A Kelly and R B Nicholson, Precipitation Hardening, Prog. in Mat. Sci., 10 (1963), 149 • Kelly A and Tyson, W.R., Tensile properties of fibre-reinforced metals: copper/tungsten and copper/molybdenum, J. Mech. Phys. Solids, 6 (1965) 329. • Kelly, A and Tyson, W.R., Tensile properties of fibre reinforced metals - II. Creep of silver-tungsten, J. Mech. Phys. Solids, 14 (1966), 177.

  3. На заре эры композитов… • A Kelly and R B Nicholson, Precipitation Hardening, Prog. in Mat. Sci., 10 (1963), 149 • Kelly A and Tyson, W.R., Tensile properties of fibre-reinforced metals: copper/tungsten and copper/molybdenum, J. Mech. Phys. Solids, 6 (1965) 329. • Kelly, A and Tyson, W.R., Tensile properties of fibre reinforced metals - II. Creep of silver-tungsten, J. Mech. Phys. Solids, 14 (1966), 177.

  4. W. Johnson, L.N. Philips and W.Watt, U.K. Patent 1 110 791: Старт углепластиков и современных КПП

  5. S Yajima, J Hayashi, M OmoriSilicon carbide fibers having a high strength and a method for producing said fibers, US Patent 4,100,233 (1978): Старт композитов с керамической матрицей, SiC-SiC…. КММ ушли в тень...

  6. Причины существования в тени КММ • Существенно более сложные технологии (высокие температуры, давления) • Стабильность структур при высоких температурах • Дорогивизна потенциальных армирующих волокон

  7. Зачем это нужно:История жаропрочных никелевых сплавов The use temperature is characterized by creep resistance 150 MPa (density ~8 g/cm3) on the 1000-h-base

  8. Что сделано в мире за последние 20 – 25 лет • Композиты оксид-никель • Ниобиевые сплавы • Молибденовые сплавы Главная проблема: баланс основных характеристик Крипостойкость – трещиностойкость – сопротивление газовой коррозии

  9. Что сделано в мире за последние 20 – 25 лет Композиты оксид-никель: 1980 1995 (NASA): Stop Asthana, R., Tewari, S. N., Draper, S. L.Strength degradation of sapphire fibers during pressure casting of a sapphire-reinforced Ni-base superalloy. Metall. Mater. Trans., 1998, 29A, 1527-1530 S.T.Mileiko, N.S.Sarkissyan, A.A.Kolchin, V.M.Kiiko, Oxide fibres in a Ni-based matrix – do they degrade or become stronger? Journal of Materials:Design and Applications, 218 (2004) No L3, 193-200. R. Asthana, S.T. Mileiko, and N. Sobczak, Wettability and interface considerations in advanced heat-resistant Ni-based composites, Bulletin of the Polish Academy of Sciences, Technical Sciences, Vol. 54, No. 2, 2006, 147-166.

  10. Что сделано в мире за последние 20 – 25 лет Композиты оксид-никель: 1980 1995 (NASA): Stop 1997 2007 (ИФТТ): 1150оС Asthana, R., Tewari, S. N., Draper, S. L.Strength degradation of sapphire fibers during pressure casting of a sapphire-reinforced Ni-base superalloy. Metall. Mater. Trans., 1998, 29A, 1527-1530 S.T.Mileiko, N.S.Sarkissyan, A.A.Kolchin, V.M.Kiiko, Oxide fibres in a Ni-based matrix – do they degrade or become stronger? Journal of Materials:Design and Applications, 218 (2004) No L3, 193-200. R. Asthana, S.T. Mileiko, and N. Sobczak, Wettability and interface considerations in advanced heat-resistant Ni-based composites, Bulletin of the Polish Academy of Sciences, Technical Sciences, Vol. 54, No. 2, 2006, 147-166.

  11. ИФТТ Ni-сплавы: Tmax ~ 1100oC Плотность 9 г/cм3 Сегодняшние композиты: Tmax ~ 1150oC Плотность 6.7 г/cм3 Предел для композитов с никелевой матрицей~ 1200oC

  12. Что сделано в мире за последние 20 – 25 лет Ниобиевые сплавы (ниобий-силициды ниобия, сложные силициды): Nekkanti, R. N. and Dimiduk, D. M., Ductile-phase toughening in niobium-niobium. Mat. Res. Sac. Symp. Proc.194, 175-182 (1990).

  13. Что сделано в мире за последние 20 – 25 лет Ниобиевые сплавы (ниобий-силициды ниобия, сложные силициды): US Patent 7,632,455 High temperature niobium alloyUS, December 15, 2009 Nekkanti, R. N. and Dimiduk, D. M., Ductile-phase toughening in niobium-niobium. Mat. Res. Sac. Symp. Proc.194, 175-182 (1990).

  14. Крипостойкость – трещиностойкость R. Tanaka, A. Kasama, M. Fujikura, I. Iwanaga, H. Tanaka and Y. Matsumura, Research and development of niobium-based superalloys for hot components of gas turbines, Proc. of the Intern. Gas Turbine Congress 2003 Tokyo, 1-5.

  15. Что сделано в мире за последние 20 – 25 лет Молибденовые сплавы (Mo-Mo3Si-Mo5SiB2) Состояние на сегодняшний день: J.A. Lemberg, M.R. Middlemas, T. Weingärtner, B. Gludovatz, J.K. Cochran, R.O. Ritchie, On the fracture toughness of fine-grained Mo-3Si-1B (wt.%) alloys at ambient to elevated (1300oC) temperatures, Intermetallics20 (2012) 141-154: Further optimization of these alloys is still required to tailortheir microstructures for the utually exclusive requirementsof oxidation resistance, creep resistance and damagetolerance

  16. Ограничения по соотношению прочность – трещиностойкость для металлических сплавов

  17. Прочность – трещиностойкость КММ Boron - aluminium

  18. Микротрещины  Один из возможных механизмов торможения трещины в композитной структуре (КММ) Макротрещина

  19. Армирующие волокна?

  20. Internal crystallisation method then

  21. Internal crystallisation method 5. Dissolution of molybdenum

  22. Internal crystallisation method 5. Dissolution of molybdenum

  23. Суперсплавы и композиты с Ni-матрицей

  24. Суперсплавы и композиты

  25. Internal crystallisation method then

  26. Internal crystallisation method

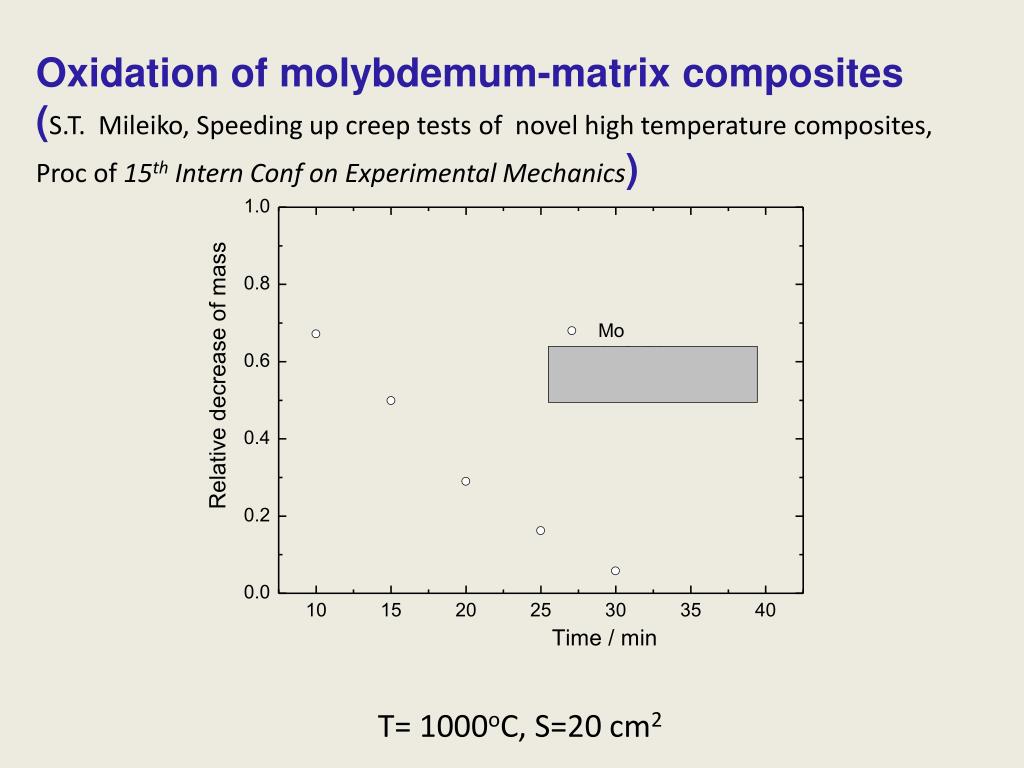

  27. Oxidation of molybdemum-matrix composites (S.T. Mileiko, Speeding up creep tests of novel high temperature composites, Proc of 15th Intern Conf on Experimental Mechanics) T= 1000oC, S=20 cm2

  28. Oxidation of molybdemum-matrix composites T= 1000oC, S=20 cm2

  29. Oxidation of molybdemum-matrix composites T= 1000oC, S=20 cm2

  30. A face of a YAG-fibre/molybdenum-matrix specimen heated at 1000oC for 1 h Fibre Matrix

  31. A face of a YAG-fibre/molybdenum-matrix specimen heated at 1000oC for 1 h

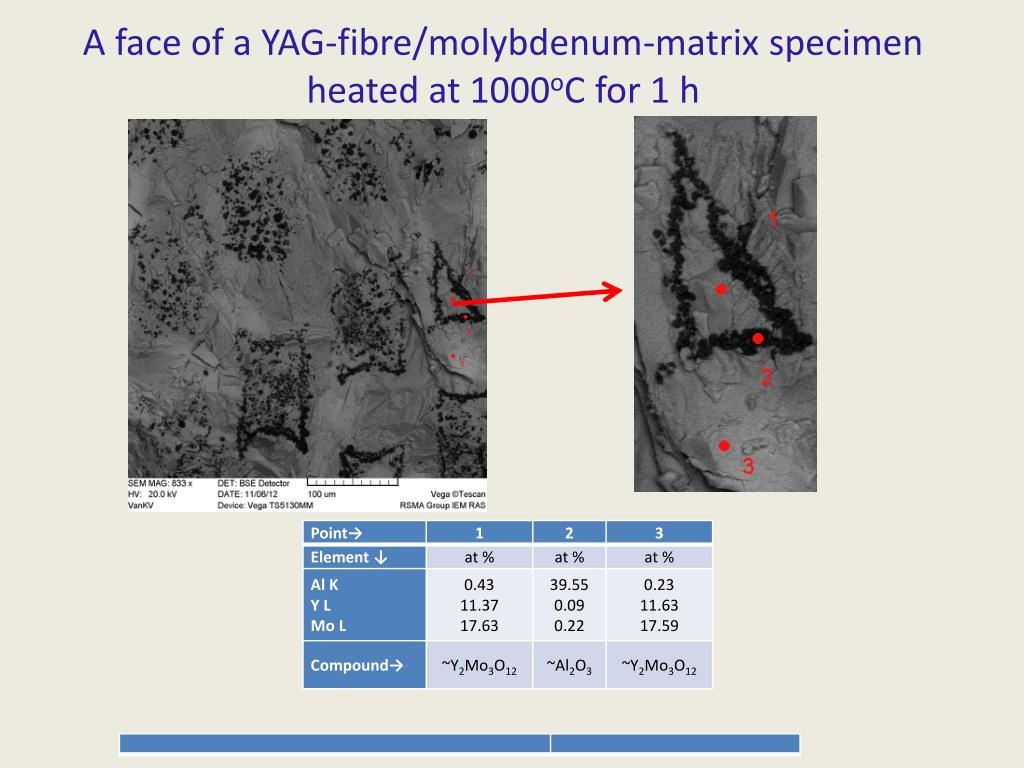

  32. A face of a YAG-fibre/molybdenum-matrix specimen heated at 1000oC for 1 h

  33. A side view of the YAG-fibre/molybdenum-matrix specimen heated at 1000oC for 1 h

  34. A side view of the YAG-fibre/molybdenum-matrix specimen heated at 1000oC for 1 h

  35. A side view of the YAG-fibre/molybdenum-matrix specimen heated at 1000oC for 1 h 3MoO3+Y2O3  3MoO3·Y2O3

  36. A side view of the YAG-fibre/molybdenum-matrix specimen heated at 1000oC for 1 h MoO3 3MoO3+Y2O3  3MoO3·Y2O3

  37. Покрытие необходимо! Модельное покрытие–Cr-слой,100 

  38. Al2O3-Y3Al5O12/Mo комозитые образцы до испытаний и после выдержки в струе продуктов сгорания керосина при температуре 1300оС в течение 20 ч

  39. Трещиностойкость? A longitudinal section of an oxide-fibre/Mo-matrix composite specimen tested in tention at RT

  40. Крипостойкость Al2O3-Y3Al5O12/Mo composite, 1300oC

  41. Крипостойкость Плотности: Композит ~ 7 g/cm3 Сплав~ 10 g/cm3 Сплав: Jain V, Kumar KS. Tensile creep of Mo–Si–B alloys. Acta Mater 2010 58:2124–2142. Lemberg JA, Middlemas MR, Weingärtner T, Gludovatz B, Cochran JK, Ritchie RO. On the fracture toughness of fine-grained Mo-3Si-1B (wt.%) alloys at ambient to elevated (1300oC) temperatures. Intermetallics 2012; 20:41-154.

  42. Можно ли повысить рабочую температуру композитов с молибденовой матрицей? Можно, например, используя муллитовые волокна: Наибольшая крипостойкость среди оксидов Наличие кремния в составе волокна

  43. Крипостойкость МВК-волокон

  44. Жаростойкость Муллит-молибденового композита Отжиг на воздухе 1200оС – 0.5 ч Мо Муллит-Мо Отжиг на воздухе 900оС – 0.5 ч Отжиг на воздухе 1000оС – 0.5 ч

  45. Выводы • Введение в молибденовую матрицу оксидных волокон, содержащих иттрий, приводит к существенному снижению скорости окисления молибдена при повышенных и высоких температурах. • Монокристалличекие и эвтектические волокна обеспечивают высокую жаропрочность (крипостойкость) композитов • Волокнистые композиты с металлической матрицей могут быть спроектированы таким образом, что их трещиностойкость превышает трещиностойкость материала матрицы. • Полученные сегодня композиты работоспособны при температурах до 1300оС.

  46. Выводы • Общая идея конструирования крипостойких композитов с тугоплавкой металлической матрицей, характеризующихся высокой трещиностойкостью и достаточно высокой жаростойкостью, состоит в армировании матрицы крипостойкими волокнами, содержащими элементы, обеспечивающие сопротивление окислению матрицы • На этом пути можно получить конструкционные материалы с высокой крипостойкостью, жаростойкостью и трещиностойкостью для работы при температурах до 1600оС.
