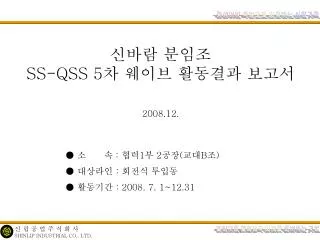

  1. 신바람 분임조SS-QSS 5차 웨이브 활동결과 보고서 2008.12. ● 소 속 : 협력1부 2공장(교대B조) ● 대상라인 : 회전식 투입동 ● 활동기간 : 2008. 7. 1~12.31

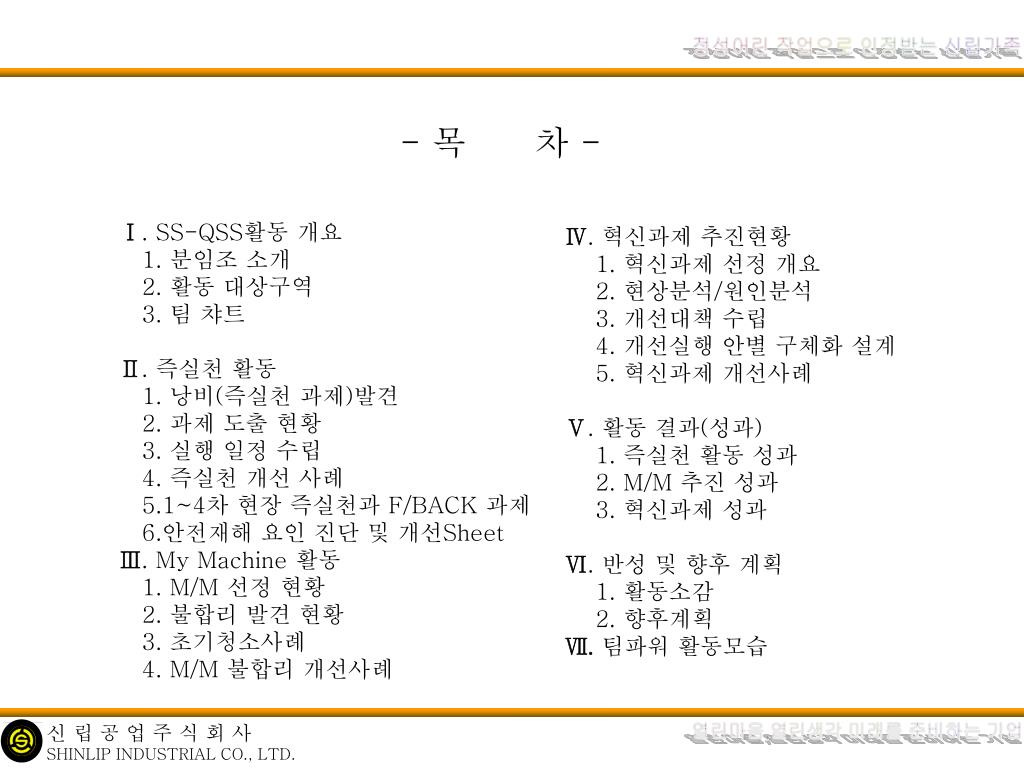

  2. - 목 차 - Ⅰ. SS-QSS활동 개요 1. 분임조 소개 2. 활동 대상구역 3. 팀 챠트 Ⅱ. 즉실천 활동 1. 낭비(즉실천 과제)발견 2. 과제 도출 현황 3. 실행 일정 수립 4. 즉실천 개선 사례 5.1~4차 현장 즉실천과 F/BACK 과제6.안전재해 요인 진단 및 개선Sheet Ⅲ. My Machine 활동 1. M/M 선정 현황 2. 불합리 발견 현황 3. 초기청소사례 4. M/M 불합리 개선사례 Ⅳ. 혁신과제 추진현황 1. 혁신과제 선정 개요 2. 현상분석/원인분석 3. 개선대책 수립 4. 개선실행 안별 구체화 설계 5. 혁신과제 개선사례 Ⅴ. 활동 결과(성과) 1. 즉실천 활동 성과 2. M/M 추진 성과 3. 혁신과제 성과 Ⅵ. 반성 및 향후 계획 1. 활동소감 2. 향후계획 Ⅶ.팀파워 활동모습

  3. Ⅰ.SS-QSS 활동 개요 1. 분임조 소개 2. 활동 대상구역 3. 팀챠트

  4. Ⅰ.SS-QSS 활동 개요 1. 분임조 소개 신바람 분임조 발견하여 개선하자!

  5. F F F P P P P 소각로 설비 Lay-Out SR-802 녹 지 대 ST-101 자재창고 HE-101 BF-803 PD-101 SF-101 유 동 상 식 철 거 지 역 회전식 전기실 신설 전기실 더스트 이송 콘베어 EP-101 F-101 WM-15 RK-501 운전실 투입동 전기실 녹지대 샤워장 버 너 회전식 펌프실 GB-501 화장실 작업진행실 WM-14 회전식 투입 동(신바람) AS-01 WM-13 MC-05 (A,B,C,D) MC-25 스컴 피트 공정 오니 피트 스컴 비상 피트 ASH SILO WM-07 DL-04 WM-05 WM-03 WM-12 MC-09 스토레지 탱크 COMP` DL-06 MC-03(A,B) 폐유 피트 MC-12 (A,B) WM-10(A,B,C) 투입동 백필터 현장 대기실 /공구실 MC-02(A,B) MC-14 (A,B) MC-01(A,B) MC-15 (A,B) WM-11(A,B) WM-01 MC-26 녹 지 대

  6. ◐ 덤핑 스크레퍼(A,B) -.폐기물 반입/혼합 (슬러지+스컴+공정오니) -.용량: 20㎥ ◐ 바이브로 스크린(A,B) -.이물질/오버사이즈 선별 -.30mm 이상 선별 -.동력: 3.7㎾×2기 ◐ No.1 펌프(A,B) -.폐기물 이송 -.이송량:10㎥/hr ◐ 웨잉호퍼(A,B,C,D) -.저장/계량 -.용량: 15㎥ 로터리 킬른 (1차 연소로) P P ◐ No.2 펌프(A,B) -.폐기물 이송 -.사양: 10㎥/hr ◐ 스토레지 호퍼 -.폐기물 임시 저장 -.호퍼용량: 10㎥ ◐ 믹서기 -.폐기물 믹싱 -.용량: 60㎥/h(1㎥) ◐ 믹서호퍼 -.계량/혼합 -.용량: 20㎥/h ◈ 회전식 투입동 활동 구역 설비 공정도 ◈ ◐ 정량공급기 -.혼합(산업,일반)/투입 -.공급량: 5.2톤/hr

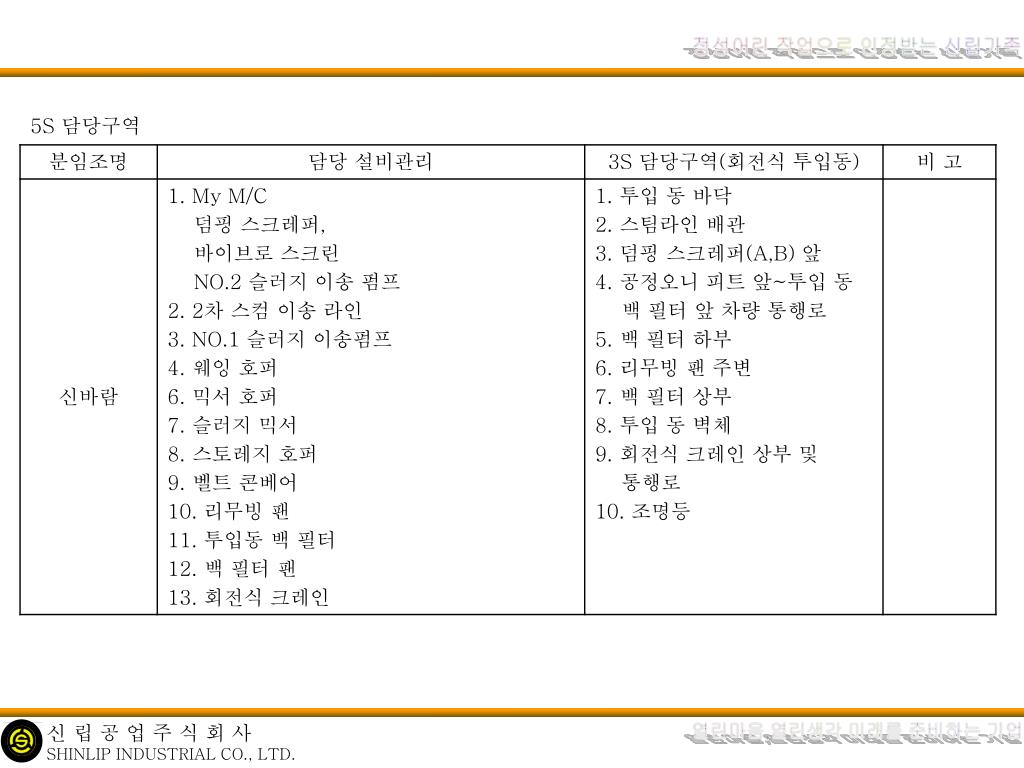

  7. 5S 담당구역

  8. 5S 담당구역(담당자별)

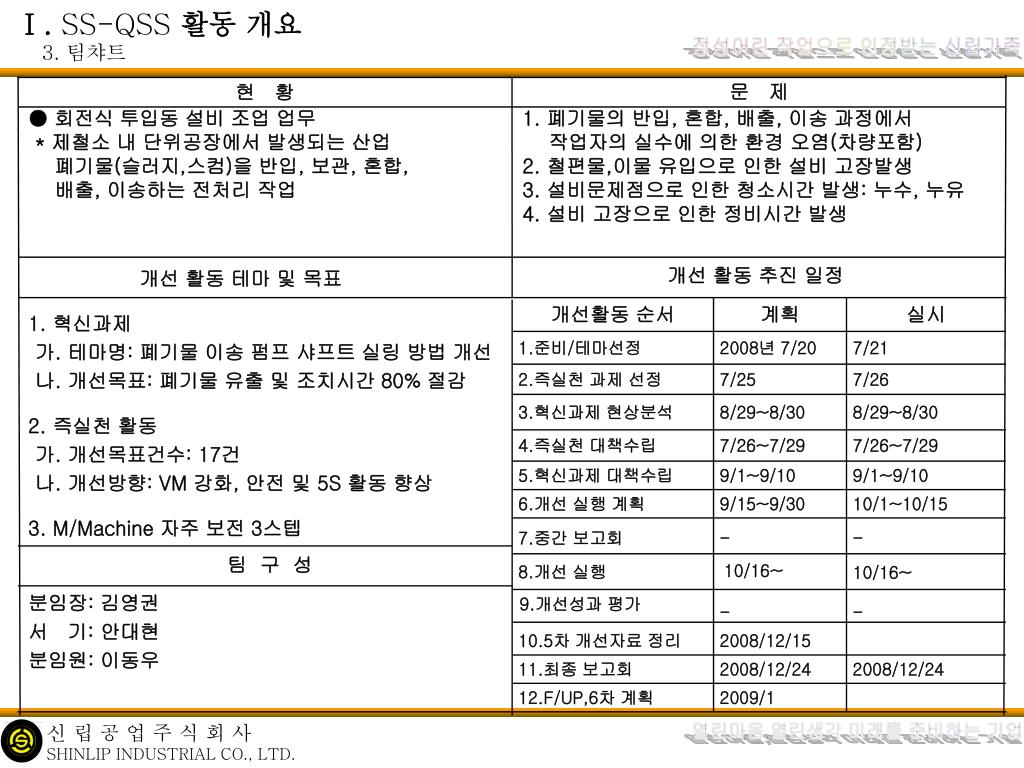

  9. Ⅰ. SS-QSS활동 개요 3. 팀챠트 문 제 현 황 ● 회전식 투입동 설비 조업 업무 * 제철소 내 단위공장에서 발생되는 산업 폐기물(슬러지,스컴)을 반입, 보관, 혼합, 배출, 이송하는 전처리 작업 1. 폐기물의 반입, 혼합, 배출, 이송 과정에서 작업자의 실수에 의한 환경 오염(차량포함) 2. 철편물,이물 유입으로 인한 설비 고장발생 3. 설비문제점으로 인한 청소시간 발생: 누수, 누유 4. 설비 고장으로 인한 정비시간 발생 개선 활동 추진 일정 개선 활동 테마 및 목표 개선활동 순서 계획 실시 1. 혁신과제 가. 테마명: 폐기물 이송 펌프 샤프트 실링 방법 개선 나. 개선목표: 폐기물 유출 및 조치시간 80% 절감 2. 즉실천 활동 가. 개선목표건수: 17건 나. 개선방향: VM 강화, 안전 및 5S 활동 향상 3. M/Machine 자주 보전 3스텝 1.준비/테마선정 2008년 7/20 7/21 2.즉실천 과제 선정 7/25 7/26 3.혁신과제 현상분석 8/29~8/30 8/29~8/30 4.즉실천 대책수립 7/26~7/29 7/26~7/29 5.혁신과제 대책수립 9/1~9/10 9/1~9/10 6.개선 실행 계획 9/15~9/30 10/1~10/15 7.중간 보고회 - - 팀 구 성 10/16~ 10/16~ 8.개선 실행 분임장: 김영권 서 기: 안대현 분임원: 이동우 9.개선성과 평가 - - 10.5차 개선자료 정리 2008/12/15 11.최종 보고회 2008/12/24 2008/12/24 12.F/UP,6차 계획 2009/1

  10. Ⅱ. 즉 실천 활동 1. 낭비(즉 실천 과제)발견 2. 과제 도출 현황 3. 실행 일정 수립 4. 즉 실천 개선 사례 5. 1~4 차 즉 실천 개선사례 6.안전재해 요인 진단 및 개선Sheet

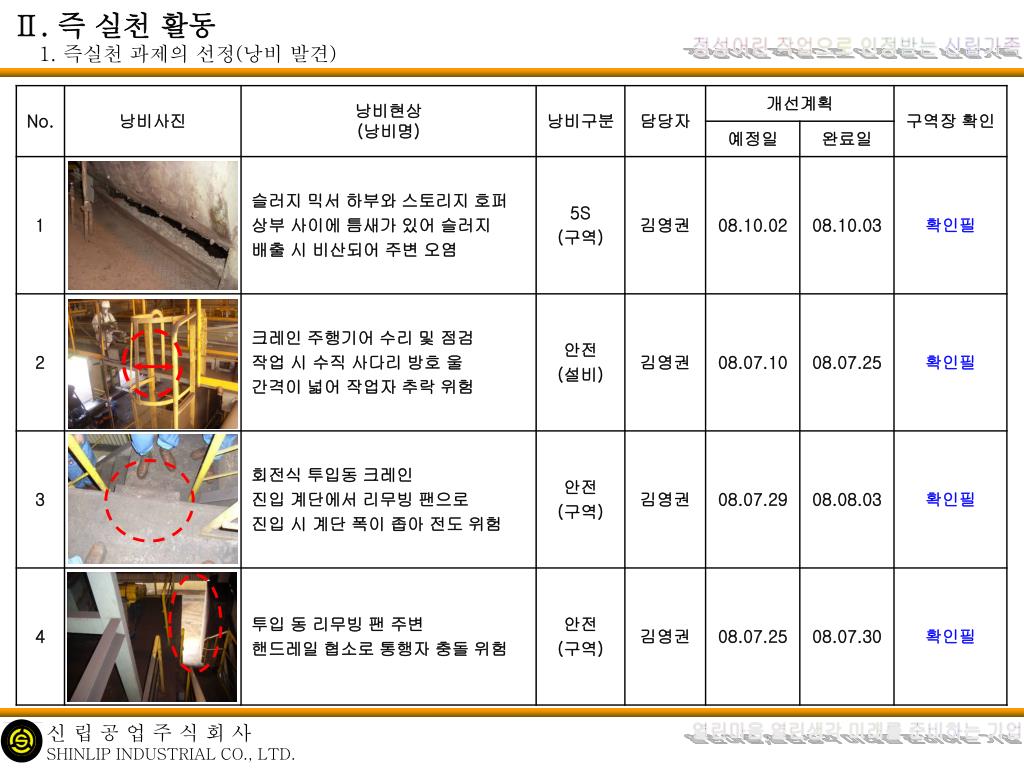

  11. Ⅱ. 즉 실천 활동 1. 즉실천 과제의 선정(낭비 발견)

  12. Ⅱ. 즉 실천 활동 1. 즉실천 과제의 선정(낭비 발견)

  13. Ⅱ. 즉 실천 활동 1. 즉실천 과제의 선정(낭비 발견)

  14. Ⅱ. 즉 실천 활동 1. 즉실천 과제의 선정(낭비 발견)

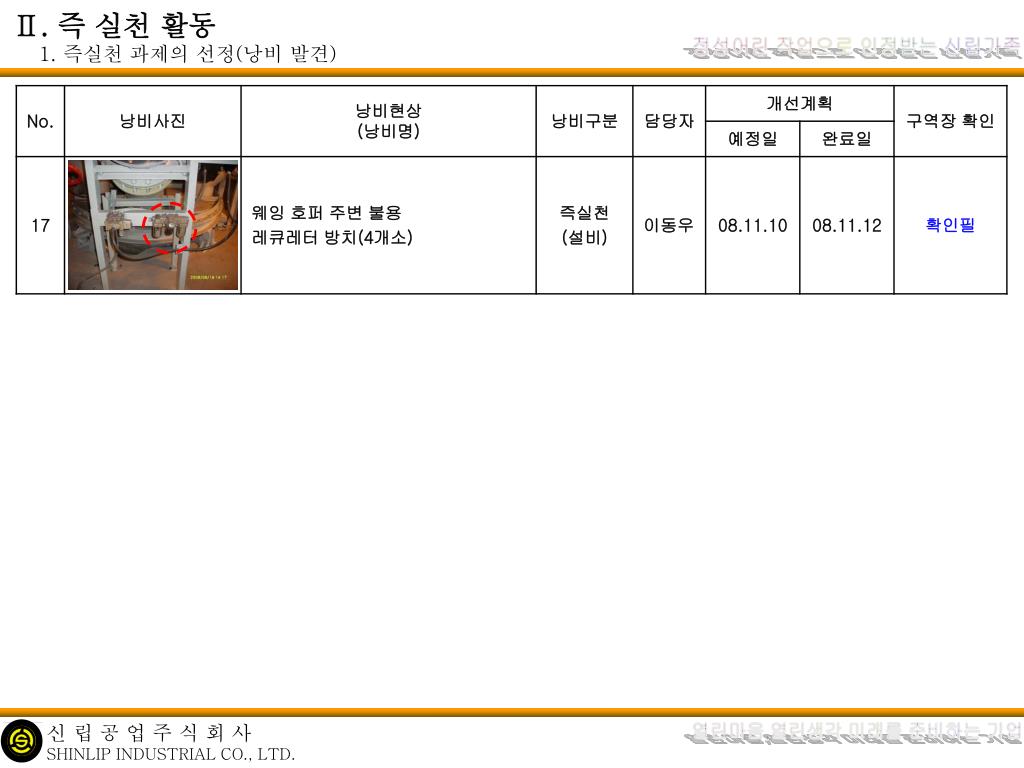

  15. Ⅱ. 즉 실천 활동 1. 즉실천 과제의 선정(낭비 발견)

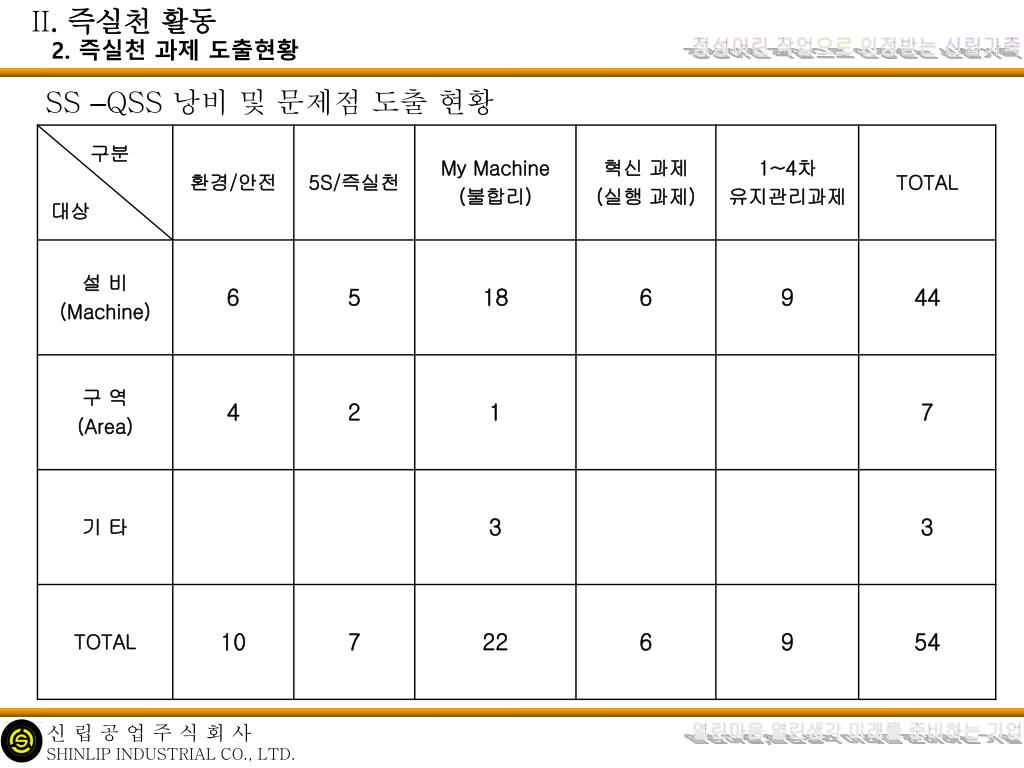

  16. II. 즉실천 활동 2. 즉실천 과제 도출현황 SS –QSS 낭비 및 문제점 도출 현황

  17. II. 즉실천 활동 3. 실행일정 수립 건수 일정

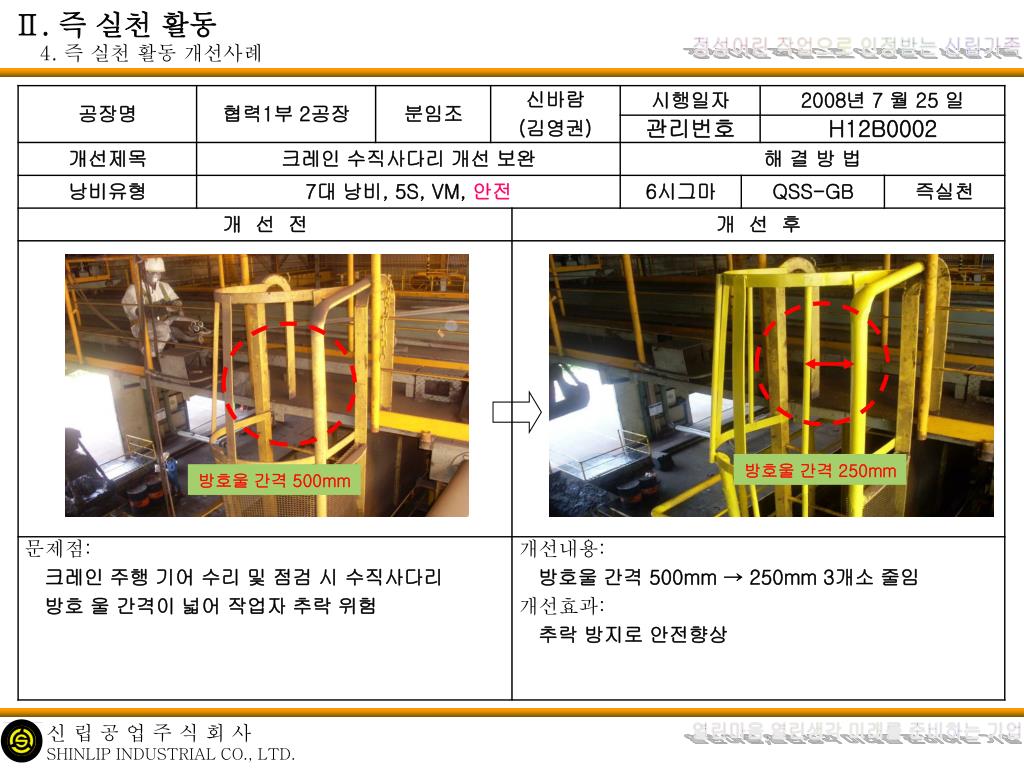

  18. Ⅱ. 즉 실천 활동 4. 즉 실천 활동 개선사례 방호울 간격 250mm 방호울 간격 500mm 방호울 간격 500mm

  19. Ⅱ. 즉 실천 활동 4. 즉 실천 활동 개선사례

  20. Ⅱ. 즉 실천 활동 4. 즉 실천 활동 개선사례 210mm 300mm

  21. Ⅱ. 즉 실천 활동 4. 즉 실천 활동 개선사례

  22. Ⅱ. 즉 실천 활동 4. 즉 실천 활동 개선사례 가이드간격 두줄 350mm 핸드레일 높이 1100mm 핸드레일 높이 830mm

  23. Ⅱ. 즉 실천 활동 4. 즉 실천 활동 개선사례 350㎜ 상부이설

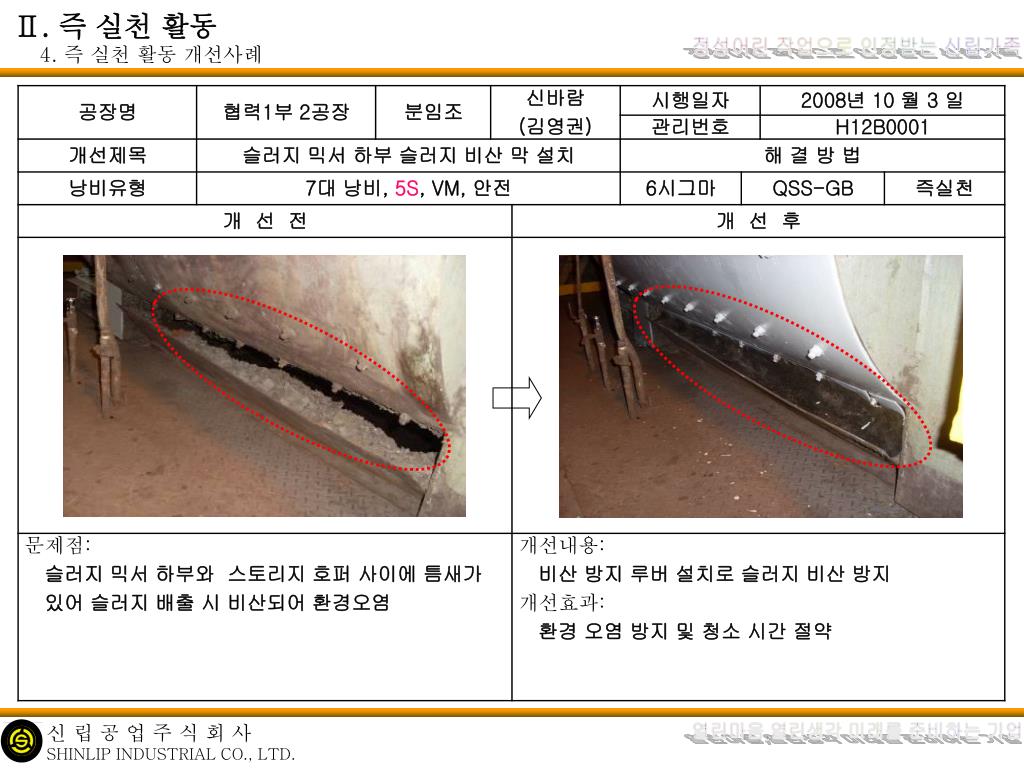

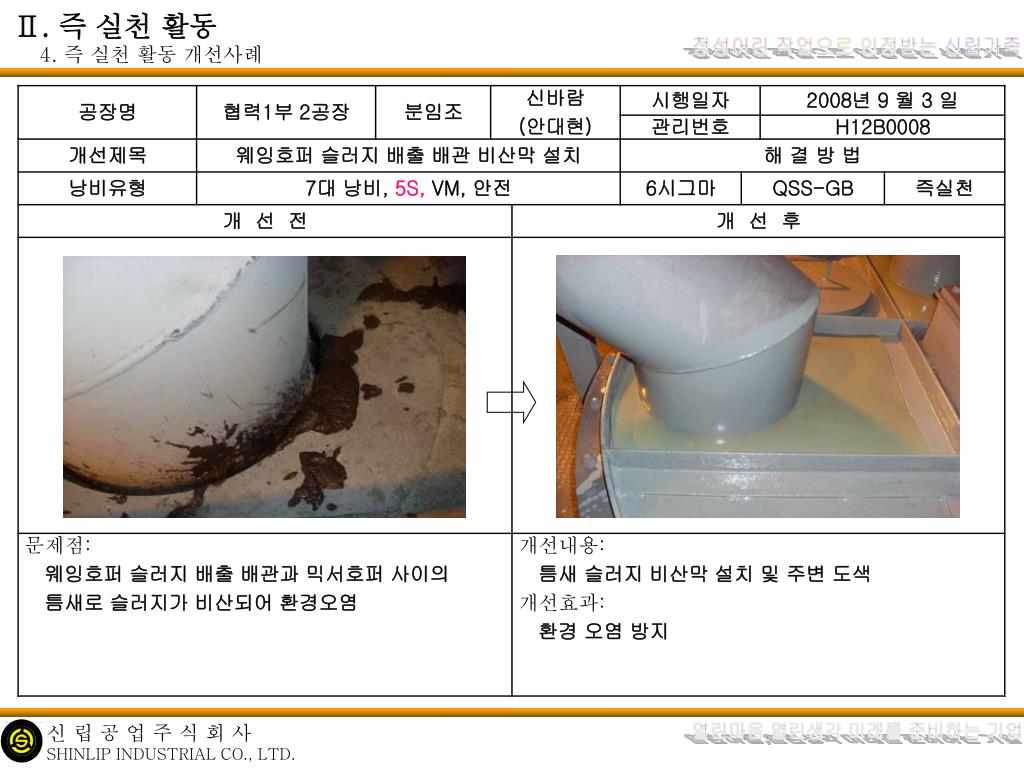

  24. Ⅱ. 즉 실천 활동 4. 즉 실천 활동 개선사례

  25. Ⅱ. 즉 실천 활동 4. 즉 실천 활동 개선사례

  26. Ⅱ. 즉 실천 활동 4. 즉 실천 활동 개선사례

  27. Ⅱ. 즉 실천 활동 4. 즉 실천 활동 개선사례

  28. Ⅱ. 즉 실천 활동 3. 즉 실천 활동 개선사례

  29. Ⅱ. 즉 실천 활동 4. 즉 실천 활동 개선사례

  30. Ⅱ. 즉 실천 활동 4. 즉 실천 활동 개선사례

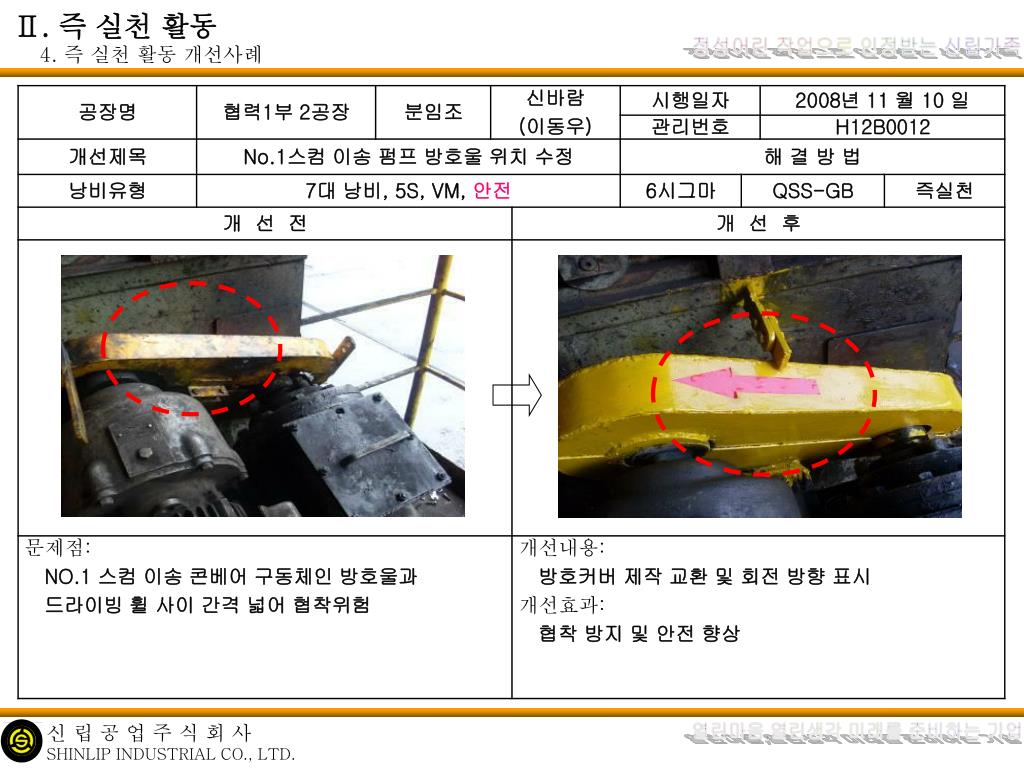

  31. Ⅱ. 즉 실천 활동 4. 즉 실천 활동 개선사례

  32. Ⅱ. 즉 실천 활동 4. 즉 실천 활동 개선사례

  33. Ⅱ. 즉 실천 활동 4. 즉 실천 활동 개선사례 머리 충돌 부위고무판 설치

  34. Ⅱ. 즉 실천 활동 4. 즉 실천 활동 개선사례 Backstoper

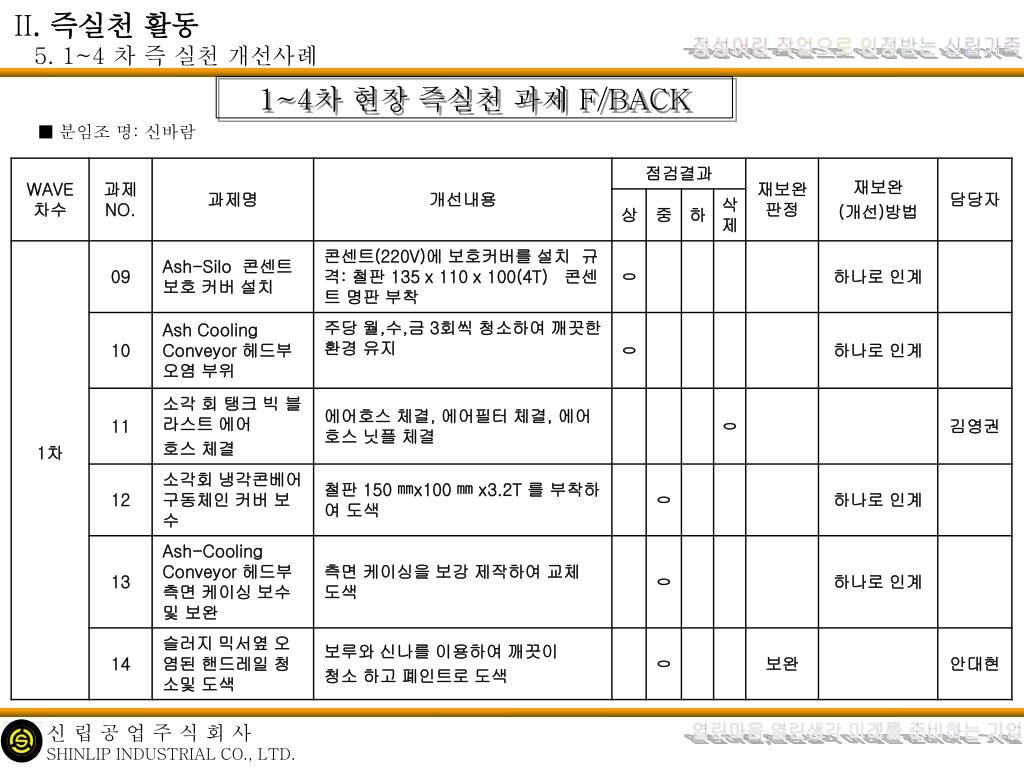

  35. II. 즉실천 활동 5. 1~4 차 즉 실천 개선사례 1~4차 현장 즉실천 과제 F/BACK ■ 분임조 명: 신바람

  36. II. 즉실천 활동 5. 1~4 차 즉 실천 개선사례 1~4차 현장 즉실천 과제 F/BACK ■ 분임조 명: 신바람

  37. II. 즉실천 활동 5. 1~4 차 즉 실천 개선사례 1~4차 현장 즉실천 과제 F/BACK ■ 분임조 명: 신바람

  38. II. 즉실천 활동 5. 1~4 차 즉 실천 개선사례 1~4차 현장 즉실천 과제 F/BACK ■ 분임조 명: 신바람

  39. II. 즉실천 활동 5. 1~4 차 즉 실천 개선사례 1~4차 현장 즉실천 과제 F/BACK ■ 분임조 명: 신바람

  40. II. 즉실천 활동 5. 1~4 차 즉 실천 개선사례 1~4차 현장 즉실천 과제 F/BACK ■ 분임조 명: 신바람

  41. II. 즉실천 활동 5. 1~4 차 즉 실천 개선사례 1~4차 현장 즉실천 과제 F/BACK ■ 분임조 명: 신바람

  42. II. 즉실천 활동 5. 1~4 차 즉 실천 개선사례 1~4차 현장 즉실천 과제 F/BACK ■ 분임조 명: 신바람

  43. II. 즉실천 활동 5. 1~4 차 즉 실천 개선사례 1~4차 현장 즉실천 과제 F/BACK ■ 분임조 명: 신바람

  44. II. 즉실천 활동 5. 1~4 차 즉 실천 개선사례 1~4차 현장 즉실천 과제 F/BACK ■ 분임조 명: 신바람

  45. II. 즉실천 활동 5. 1~4 차 즉 실천 개선사례 1~4차 현장 즉실천 과제 F/BACK ■ 분임조 명: 신바람

  46. II. 즉실천 활동 5. 1~4 차 즉 실천 개선사례 1~4차 현장 즉실천 과제 F/BACK ■ 분임조 명: 신바람

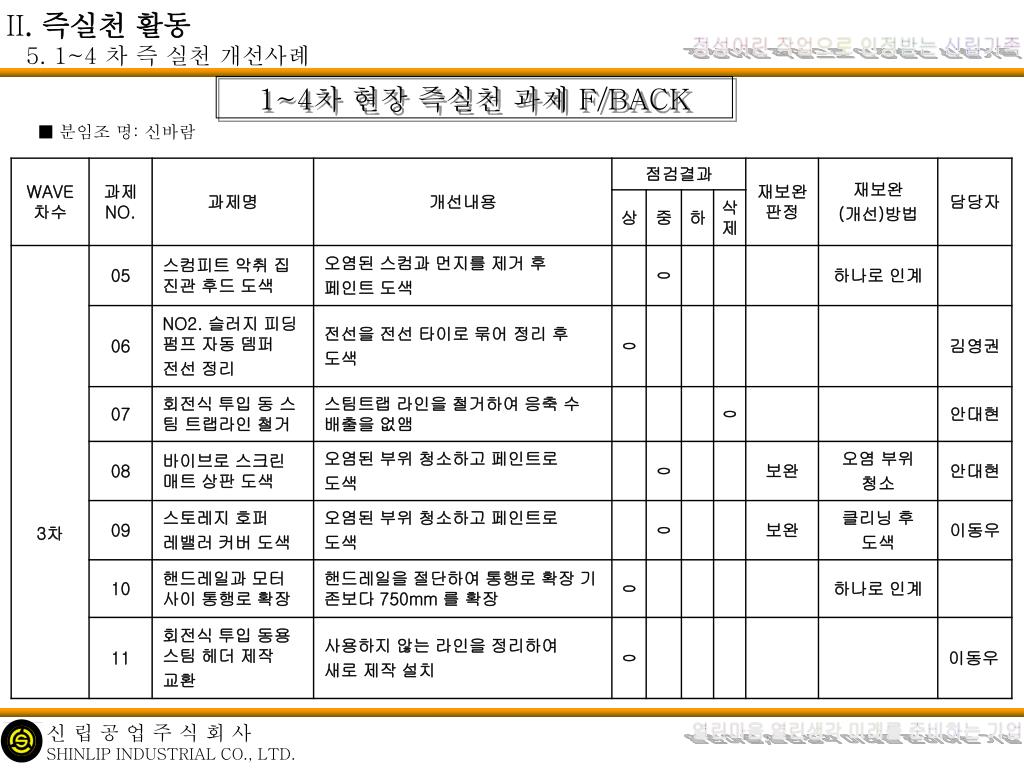

  47. II. 즉실천 활동 5. 1~4 차 즉 실천 개선사례 1~4차 현장 즉실천 과제 F/BACK ■ 분임조 명: 신바람

  48. II. 즉실천 활동 5. 1~4 차 즉 실천 개선사례 1~4차 현장 즉실천 과제 F/BACK ■ 분임조 명: 신바람

  49. II. 즉실천 활동 5. 1~4 차 즉 실천 개선사례 1~4차 현장 즉실천 과제 F/BACK ■ 분임조 명: 신바람

  50. II. 즉실천 활동 5. 1~4 차 즉 실천 개선사례 1~4차 현장 즉실천 과제 F/BACK ■ 분임조 명: 신바람
