第三章通信网络

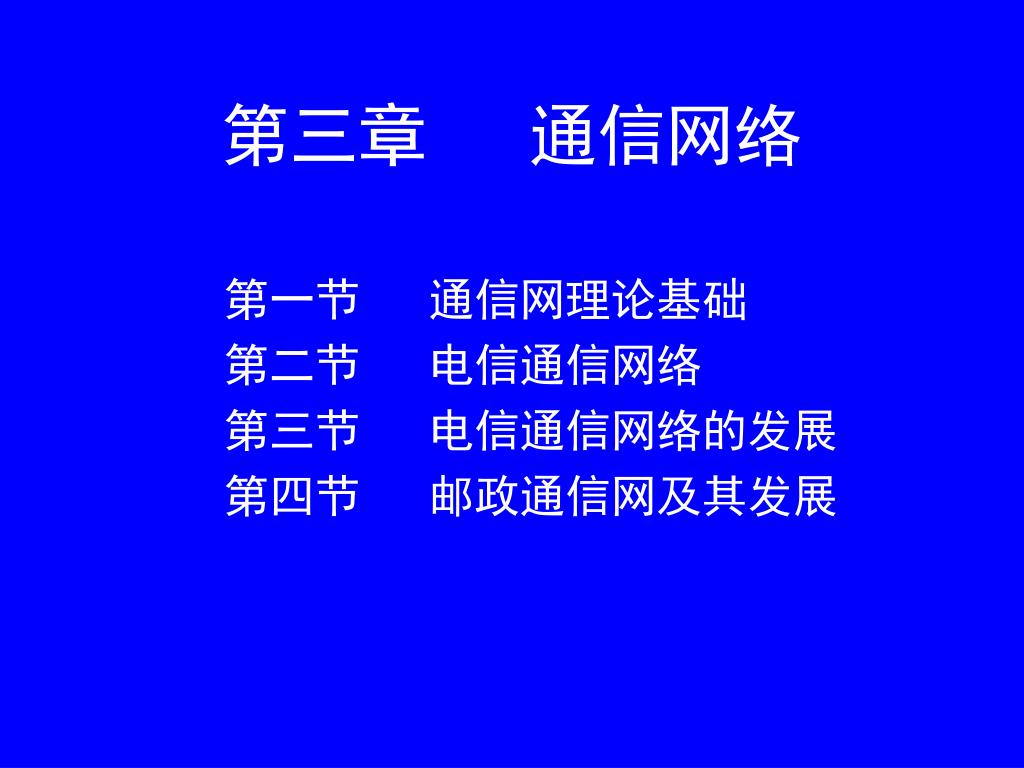

第三章通信网络 第一节通信网理论基础第二节电信通信网络第三节电信通信网络的发展第四节邮政通信网及其发展

通信网络 • 通信网的概念 • 通信网络（CommunicationNetworks），就是指由多个通信点和通信链路，按照一定的组织形式所构成的通信系统的统一体。 • 电信通信网、邮政通信网，均为双向网络． • 通信网络的构成要素 • 通信点：通信点又分为通信端点和网中的通信节点。 • 通信线路：构成通信网中点与点之间的信息传递通道。 • 包括的内容 • 传统的通信网：相对独立、分割运行的网络 • 现代通信网——“信息高速公路”，融合、一体化是趋势

通信网的组织的基本形式 网型网星型网环型网总线型网复合网树型网蜂窝网星型网网型网环型网总线型网复合网树型网蜂窝网

物理网络 • 物理网络就是电信网的硬件设备构成的实物网络。从物理层面上理解，电信网络由三大系统构成：用户设备、传输系统和交换系统。可用一个简单的示意图表示。 • 用户设备：电话设备、数据通信设备和视频终端。 • 传输系统：专门为信息的传输提供信道的设施。 • 交换系统：交换系统是实现一个呼叫终端（用户）和其所要求的另一个或多个用户终端之间的接续、或非连接传输选路的设备和系统，是构成电信网节点的主要设备。

业务网络 • 公用电话网 • 公用电话交换网（PSTN—Public Switch Telephone Network）是最早出现的电信业务网。这个网络主要向用户提供公共电话交换业务。 • 我国电话网等级结构图 • 移动通信网 • 移动通信，一般是指移动体与固定地点、或者移动体相互间通过有线和无线通道进行的通信。 • 移动通信系统的构成图 • 移动通信网的结构图 • 数据通信网数 • 据通信网是为提供数据业务而组成的电信网。 • 数据通信系统的基本构成图 • IP电话网结构图

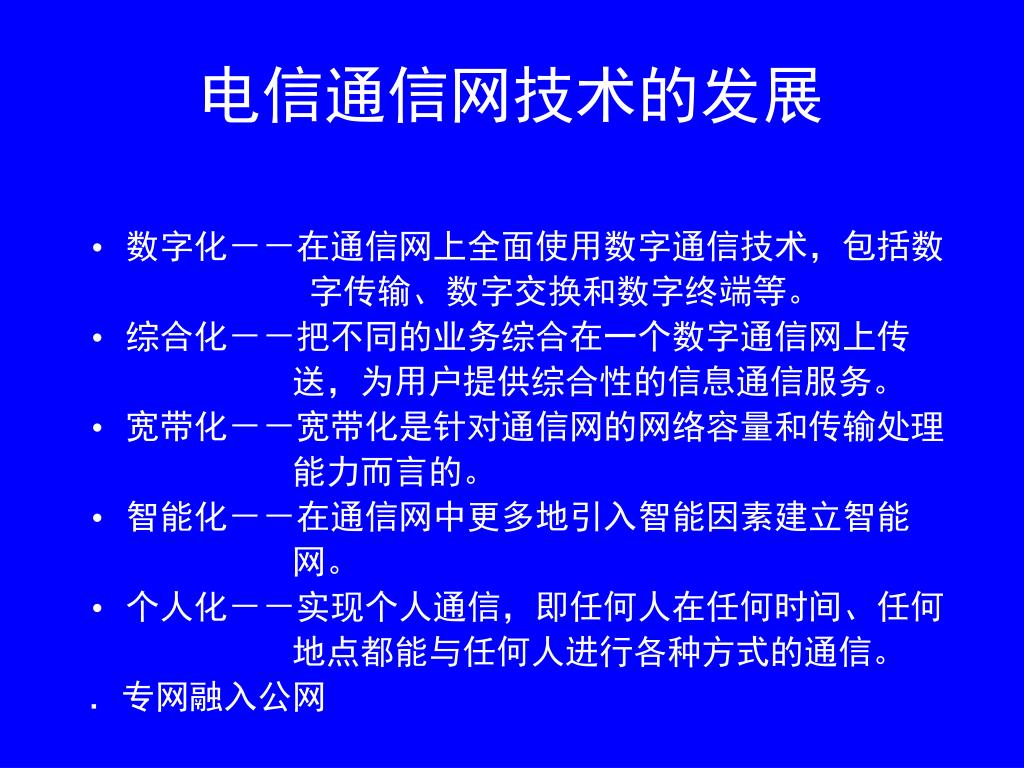

电信通信网技术的发展 • 数字化－－在通信网上全面使用数字通信技术，包括数字传输、数字交换和数字终端等。 • 综合化－－把不同的业务综合在一个数字通信网上传送，为用户提供综合性的信息通信服务。 • 宽带化－－宽带化是针对通信网的网络容量和传输处理能力而言的。 • 智能化－－在通信网中更多地引入智能因素建立智能网。 • 个人化－－实现个人通信，即任何人在任何时间、任何地点都能与任何人进行各种方式的通信。．专网融入公网

三网融合－－带来的影响 • 概念：电信、计算机、广播电视网的融合 • 对电信市场带来的影响：　　新业务出现、多业务融合、业务划分困难　　接受管制的类别不确定　　价值链延长复杂，监管对象范围延伸复杂　　打破原有的市场格局，对用户来说以前的网络差别不存在

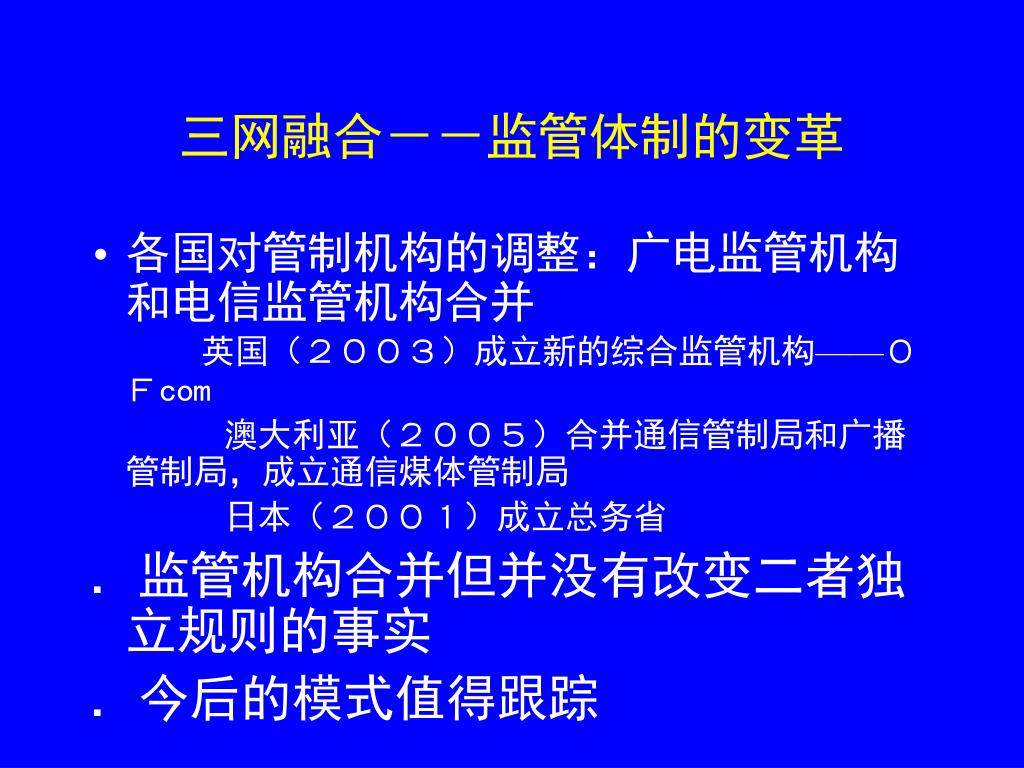

三网融合－－监管体制的变革 • 各国对管制机构的调整：广电监管机构和电信监管机构合并英国（２００３）成立新的综合监管机构——ＯＦcom 　　　　澳大利亚（２００５）合并通信管制局和广播管制局，成立通信煤体管制局　　　　日本（２００１）成立总务省．监管机构合并但并没有改变二者独立规则的事实．今后的模式值得跟踪

三网融合－－改变许可证发放体系 • 两种趋势： “轻管制，免许可”的业务范围扩大　　　　融合式的许可证体制

三网融合－－未来监管趋势 • 融合制的许可证目的：技术中立、业务中立．简化管制．网络融合．网络与内容分开监管．技术中立

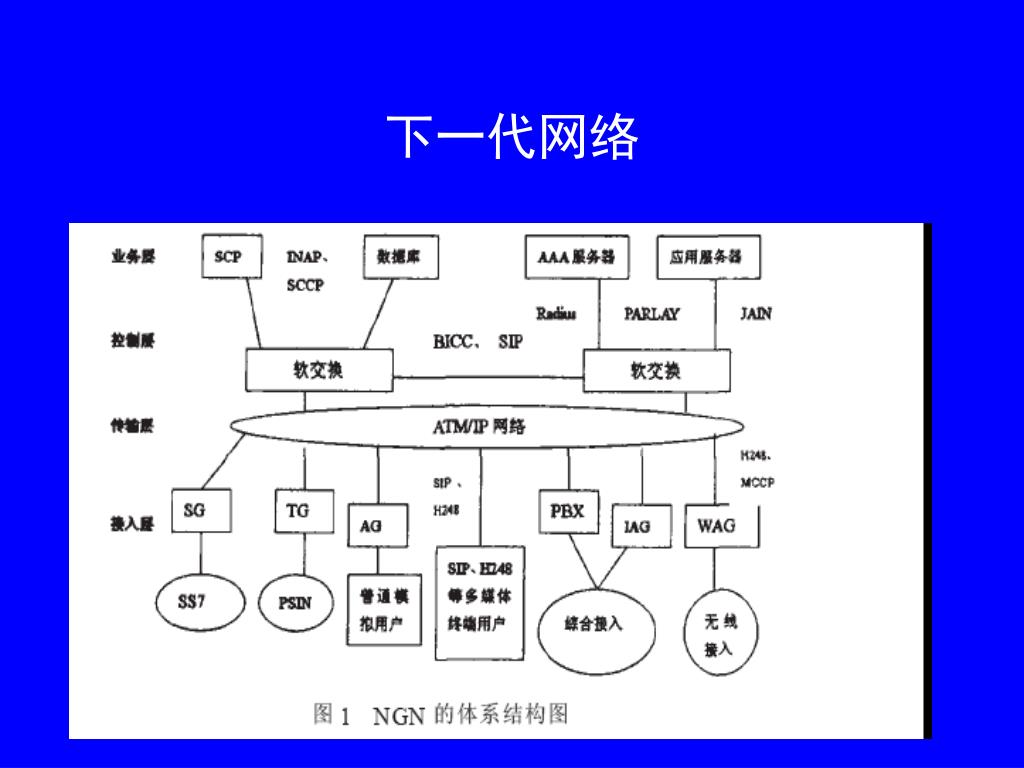

下一代网络

网业分离 • Voip：用户使用宽带上的ＩＰ语音终端，通过互联网等ＩＰ网络，以多种组网方式和设备来完成的点到点ＩＰ语音业务．　　　　宽带网到宽带网　　　　宽带网到ＰＳＴＮ网．带来的影响：网络业务分离．建设维护网络的网络运营商和在网络上开展业务的业务运营商相分离．．对固网带来极大的冲击．．管制机构由纵向变横向

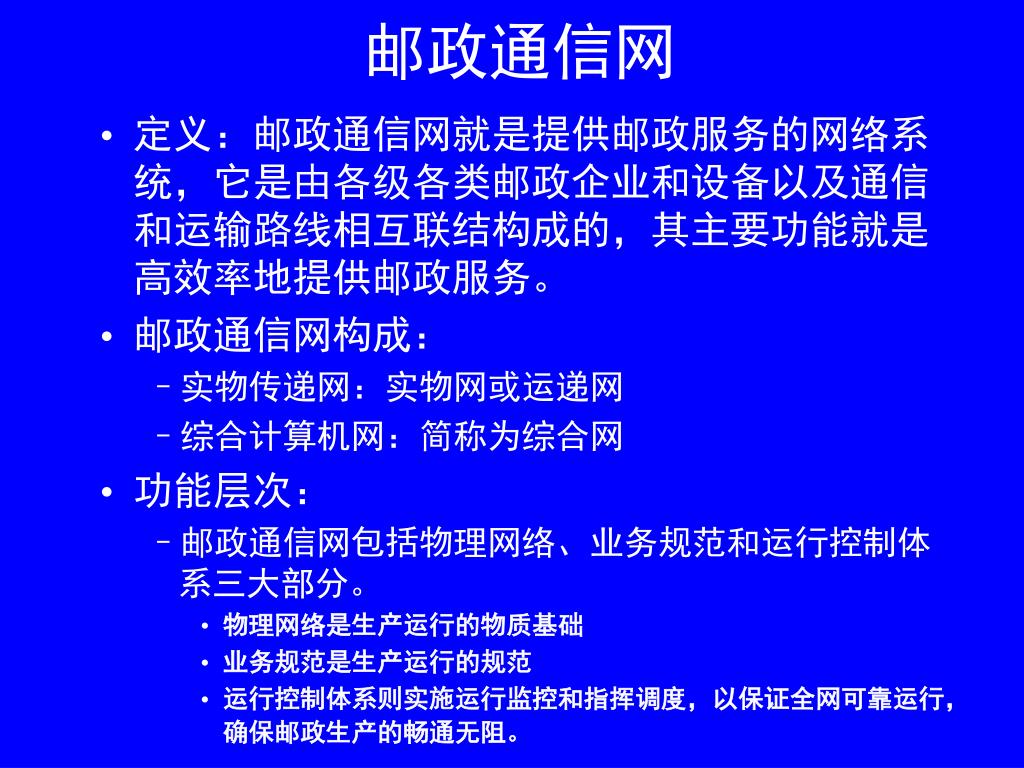

邮政通信网 • 定义：邮政通信网就是提供邮政服务的网络系统，它是由各级各类邮政企业和设备以及通信和运输路线相互联结构成的，其主要功能就是高效率地提供邮政服务。 • 邮政通信网构成： • 实物传递网：实物网或运递网 • 综合计算机网：简称为综合网 • 功能层次： • 邮政通信网包括物理网络、业务规范和运行控制体系三大部分。 • 物理网络是生产运行的物质基础 • 业务规范是生产运行的规范 • 运行控制体系则实施运行监控和指挥调度，以保证全网可靠运行，确保邮政生产的畅通无阻。

邮政实物传递网 • 网络构成 • 邮政实物传递是由邮政营业、投递局所及设施、邮件处理中心和邮路（包括邮运工具），按照一定的原则和方式组织起来，按照业务规范，在控制体系的监控下，传递邮件和进行物流配送的网络系统。 • 网络组织方式 • 邮区中心局体制 • 邮政通信网示意图 • 网络分级和分类 • 分级：全国干线网，省网，邮区运递网 • 分类（按照传递速度）：快件网，普件网

邮政综合计算机网 • 邮政综合计算机网的构成 • 邮政综合计算机网是采集、处理、传输。应用、存储信息的智能网络。它由物理网络和软件系统两大部分组成。 • 邮政综合网的物理结构 • 骨干网由全国信息中心节点和31个省信息中心节点用2Mbit/s电路连接而成。 • 省内网由省内各中心局信息中心交换机（设定为C3）经nx64kbit/sDDN电路连接而成。 • 局域网全国邮政信息中心局域网、省信息中心局域网、邮区中心局域网和支局局域网。 • 软件系统： • 计算机网络中完成信息采集、处理、应用、存储功能的软件系统。

邮政通信技术及邮政通信网的发展 • 邮政通信技术不断进步 • 邮政运输手段的现代化。 • 邮政通信生产作业处理的机械化和自动化。 • 邮政信息网的建设和发展。 • 加强对邮政通信网的动态管理 • 邮政通信网的管理与业务发展不相适应之处 • 实现通信网动态管理的途径 • 加强邮政通信网建设

实物网：覆盖城乡

信息网：安全便捷

邮政综合计算机网 • 　　　　　　　　　　　　　　　邮政综合计算机网（简称综合网）是应用现代 • 　　　　　　　　　　　　　　　化的计算机和通信技术，采用先进的邮政作业　　　　 • 　　　　　　　　　　　　　　　手段和业务处理模式，实现电子化支局与所在 • 　　　　　　　　　　　　　　　中心局、中心局与中心局、以及生产部门与相　　 • 　　　　　　　　　　　　　　　关各级管理部门的联网，形成全网信息资源最 • 　　　　　　　　　　　　　　　大程度的综合利用与共享，达到提高管理与服 • 　　　　　　　　　　　　　　　务水平、提高劳动生产率、增强企业竞争能力 • 　　　　　　　　　　　　　　　和讲求效益的目的。 • 　　　综合网由以下十个系统组成：邮政新业务信息服务系统、总包和给据邮件查询系统、邮政经营管理系统、邮运生产和指挥调度系统、报刊发行系统、国际业务系统、中心局生产作业系统、支局生产作业系统、汇兑业务处理系统和邮政金融系统。 • 　　综合网最终网络覆盖国家邮政局、31个省（自治区、直辖市）邮政局、236个邮区中心局及各邮区中的地、市、县局以及全部电子化支局。
