第三节 反推失效与恢复

第三节 反推失效与恢复. A ．本工作给出了带有不工作的反推准备飞行的维护步骤 如果反推将用液压源收放，做以下工作确保同步锁锁住。 （ a ）对相应的发动机，确保起动手柄在 CUTOFF 位，挂不许操作警告牌。 （ b ）确保相应的反推手柄在慢车位置，挂不许操作警告牌。. 第三节 反推失效与恢复. （ c ）确保相应的反推手柄在向前、向下的收回位置。 警告 ：确保在提供液压源之前人员和设备远离操纵面。当有液压源时副翼、方向舵、升降舵、襟翼、扰流板和反推可能会迅速移动，可能会引起人员受伤、设备损伤。 （ d ）为相应液压系统增压： 1 ）对于 1 发，增压 A 系统

pierce
Télécharger la présentation

第三节 反推失效与恢复

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

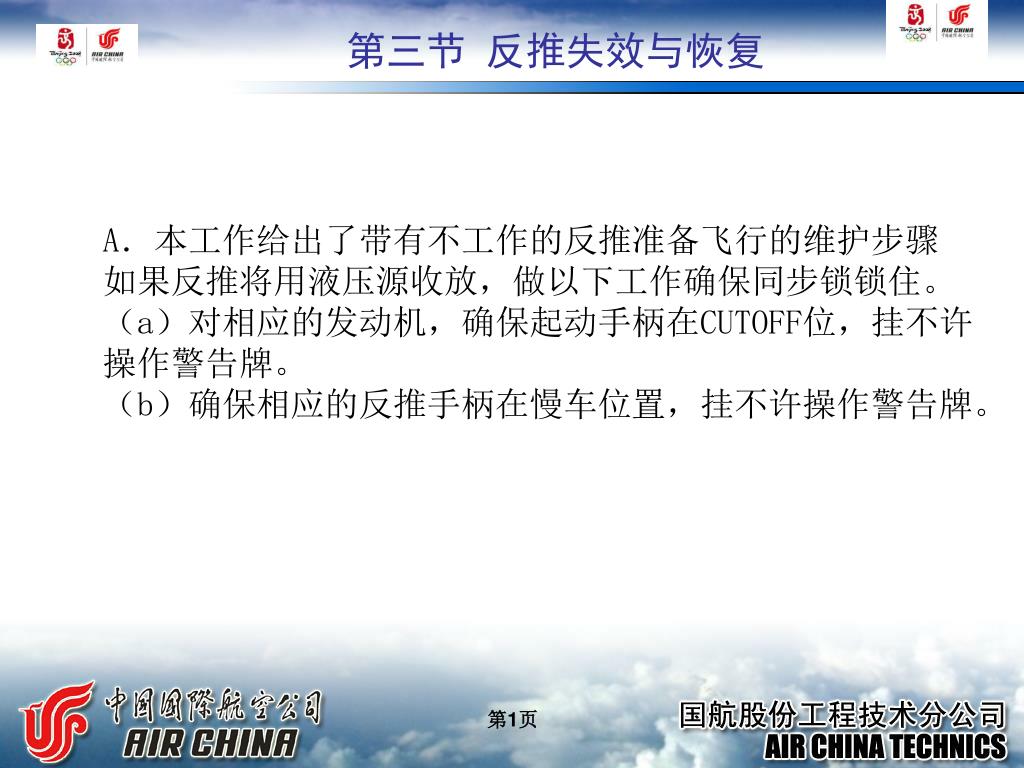

  1. 第三节 反推失效与恢复 A．本工作给出了带有不工作的反推准备飞行的维护步骤 如果反推将用液压源收放，做以下工作确保同步锁锁住。 （a）对相应的发动机，确保起动手柄在CUTOFF位，挂不许操作警告牌。 （b）确保相应的反推手柄在慢车位置，挂不许操作警告牌。 第1页

  2. 第三节 反推失效与恢复 （c）确保相应的反推手柄在向前、向下的收回位置。 警告：确保在提供液压源之前人员和设备远离操纵面。当有液压源时副翼、方向舵、升降舵、襟翼、扰流板和反推可能会迅速移动，可能会引起人员受伤、设备损伤。 （d）为相应液压系统增压： 1）对于1发，增压A系统 2）对于2发，增压B系统 第2页

  3. 第三节 反推失效与恢复 警告：确保所有的人和设备远离相应发动机的反推，如果不遵守这些规定，可能会引起人员受伤、设备损伤。 （e）向上向后慢慢移动相应反推手柄至伸出位。 （f）对于1发，打开如下跳开关并挂安全标签： CAPT电气系统面板，P18-12 RowColNumberName B 7 C01266 ENGINE 1 THRUST REVERSER SYNC LOCK 第3页

  4. 第三节 反推失效与恢复 （g）对于2发，打开如下跳开关并挂安全标签： RowColNumberName C 5 C01267 ENGINE 2 THRUST REVERSER SYNC LOCK （h）向下向前慢慢移动相应反推手柄至收回位，确保反推套筒没有收回。 注：这是同步锁在锁定位置的指示。 （i）向上向后慢慢移动相应反推手柄至伸出位。 第4页

  5. 第三节 反推失效与恢复 （j）对于1发，拆下警示挂签并关闭如下跳开关： RowColNumberName B 7 C01266 ENGINE 1 THRUST REVERSER SYNC LOCK （k）对于2发，拆下警示挂签并关闭如下跳开关： RowColNumberName C 5 C01267 ENGINE 2 THRUST REVERSER SYNC LOCK 第5页

  6. 第三节 反推失效与恢复 （l）按以下步骤重置EAU清除释放和收回故障信息。 注：EAU重置将清除在以上同步锁测试时设置的故障灯。对于失效 反推的原因而产生的故障将一直存在，这些故障灯将仍亮。 1）接近EAU，打开这个接近盖板： NumberName/Location 117A Electronic Equipment Access Door 注：EAU在E3-2架 2）按压并保持EAU上FAULT RESET按钮至少两秒钟。 3）等待至少30秒 4）确保所有的故障灯熄灭。 第6页

  7. 第三节 反推失效与恢复 （m）向下向前慢慢移动相应反推手柄至收回位。 （n）对于1发，打开如下跳开关并挂安全标签： RowColNumberName B 5 C000276 ENGINE 1 THRUST REVERSER CONT B 7 C01266 ENGINE 1 THRUST REVERSER SYNC LOCK 第7页

  8. 第三节 反推失效与恢复 （O）对于2发，打开如下跳开关并挂安全标签： RowColNumberName C 5 C01267 ENGINE 2 THRUST REVERSER SYNC LOCK C 7 C00277 ENGINE 2 THRUST REVERSER CONT （p）在相应发动机的左右套筒上按以下步骤安装315A2258-2锁定销[1]。 第8页

  9. 第三节 反推失效与恢复 注：四个锁定销漆成红色，是012A8102随机器材包的一部分。随机器材包被标志成737NG GROUND SUPPORT EQUIPMENT。必须在每一个反推套筒上安装两个锁定销。 1）取下随机器材包中的4个锁定销[1]。 2）在锁定销315A2258-2的螺纹上涂防咬死剂NSBT-8N，D00006。 第9页

  10. 第三节 反推失效与恢复 3）在左侧、右侧反推套筒分别安装两个锁定销[1]。 a）确保锁定销[1]穿过锁定销孔并且进入后隔栅支撑环。 b）拧紧锁定销[1]至110至125磅英寸（12.4-14.1牛米） 注：上部锁定销从外整流罩穿入大约1.75英寸（44.5毫米）。 下部锁定销从外整流罩穿入大约0.5英寸（12.7毫米）。 第10页

  11. 第三节 反推失效与恢复 （q）关闭这些接近盖板： NumberName/Location 117A Electronic Equipment Access Door （r）从起动手柄上取下不许操作警示标牌。 （s）从起动手柄上取下不许操作警示标牌。 第11页

  12. 第三节 反推失效与恢复 （t）在相应的油门手柄和反推手柄之间打保险。 （u）在相应的反推手柄上安装反推不工作警示标签。 （v）在P5板REVERSER灯上贴不能工作标牌。 B．不用液压源伸出和收回反推 ⑴如果反推不用液压源伸出和收回，做以下工作确保同步锁没有液压源。 （a）对于1发，打开如下跳开关并挂安全标签： CAPT电气系统面板，P18-12 RowColNumberName B 7 C01266 ENGINE 1 THRUST REVERSER SYNC LOCK 第12页

  13. 第三节 反推失效与恢复 （b）对于2发，打开如下跳开关并挂安全标签： 副驾驶电气系统面板，P6-2 RowColNumberName C 5 C01267 ENGINE 2 THRUST REVERSER SYNC LOCK （c）检查EAU确保同步锁没有液压源 1）接近EAU，打开这个接近盖板： 第13页

  14. 第三节 反推失效与恢复 NumberName/Location 117A Electronic Equipment Access Door 注：EAU在E3-2架 2）对相应发动机按压并保持T/R STOW FAULTS电门。 3）确保所有的灯燃亮大约一秒。 4）确保相应发动机的这些灯熄灭。 a）V148 L SLEEVE SYNC LOCK PWR b）V150 R SLEEVE SYNC LOCK PWR 5）释放T/R STOW FAULTS电门 6）关闭如下接近盖板： NumberName/Location 117A Electronic Equipment Access Door 第14页

  15. 第三节 反推失效与恢复 （d）如果SYNC LOCK PWR灯熄灭，在相应发动机的左右套筒上按以下步骤安装315A2258-2锁定销[1]。 注：四个锁定销漆成红色，是012A8102随机器材包的一部分。随机器材包被标志成737NG GROUND SUPPORT EQUIPMENT。必须在每一个反推套筒上安装两个锁定销。 第15页

  16. 第三节 反推失效与恢复 1）对于1发，打开如下跳开关并挂安全标签： CAPT电气系统面板，P18-2 RowColNumberName B 5 C00276 ENGINE 1 THRUST REVERSER CONT 2）对于2发，打开如下跳开关并挂安全标签： RowColNumberName C 7 C00277 ENGINE 2 THRUST REVERSER CONT 第16页

  17. 第三节 反推失效与恢复 3）取下随机器材包中的4个锁定销[1]。 4）在锁定销315A2258-2的螺纹上涂防咬死剂NSBT-8N，D00006。 5）在左侧、右侧反推套筒分别安装两个锁定销[1]。 a）确保锁定销[1]穿过锁定销孔并且进入后隔栅支撑环。 b）拧紧锁定销[1]至110至125磅英寸（12.4-14.1牛米） 第17页

  18. 第三节 反推失效与恢复 注：上部锁定销从外整流罩穿入大约1.75英寸（44.5毫米）。 下部锁定销从外整流罩穿入大约0.5英寸（12.7毫米） 6）在相应的油门手柄和反推手柄之间打保险。 7）在相应的反推手柄上安装反推不工作警示标签。 8）在P5板REVERSER灯上贴不能工作标牌。 第18页

  19. 第三节 反推失效与恢复 （e）如果SYNC LOCK PWR灯一直亮，做以下工作： 1）对于1发，打开以下跳开关并安装安全锁： CAPT电气系统面板，P18-2 RowColNumberName B 5 C00276 ENGINE 1 THRUST REVERSER CONT 2）对于2发，打开如下跳开关并挂安全标签： 第19页

  20. 第三节 反推失效与恢复 RowColNumberName C 7 C00277 ENGINE 2 THRUST REVERSER CONT 3） 做以下工作：打开风扇整流罩 4）在相应发动机的左、右反推上，从同步锁上脱开电气插头。 a）对于左反推，脱开电气接头D1008 b）对于右反推，脱开电气接头D1016 第20页

  21. 第三节 反推失效与恢复 c）在插头和插座上安装保护盖 d）用胶带把插头固定在反推上。 5）按以下步骤在相应发动机的左右套筒上按以下步骤安装315A2258-2锁定销[1]。 第21页

  22. 第三节 反推失效与恢复 注：四个锁定销漆成红色，是012A8102随机器材包的一部分。随机器材包被标志成737NG GROUND SUPPORT EQUIPMENT。必须在每一个反推套筒上安装两个锁定销。 a）取下随机器材包中的4个锁定销[1]。 b）在锁定销315A2258-2的螺纹上涂防咬死剂NSBT-8N，D00006。 c）在左侧、右侧反推套筒分别安装两个锁定销[1]。 第22页

  23. 第三节 反推失效与恢复 d）确保锁定销[1]穿过锁定销孔并且进入后隔栅支撑环。 e）拧紧锁定销[1]至110至125磅英寸（12.4-14.1牛米） 注：上部锁定销从外整流罩穿入大约1.75英寸（44.5毫米）。下部锁定销从外整流罩穿入大约0.5英寸（12.7毫米）。 6）关闭风扇整流罩 第23页

  24. 第三节 反推失效与恢复 7）在相应的油门手柄和反推手柄之间打保险。 8）在相应的反推手柄上安装反推不工作警示标签。 9）在P5板REVERSER灯上贴不能工作标牌。 NumberName/Location 117A Electronic Equipment Access Door 第24页

  25. 第三节 反推失效与恢复 第25页

  26. 第三节 反推失效与恢复 第26页

  27. 第三节 反推失效与恢复 锁反推后的恢复 ⑴在相应发动机的左右套筒上按以下步骤拆下315A2258-2锁定销[1]。 注：必须从每一个反推套筒上拆下两个锁定销。 （a）把四个锁定销[1]放入随机器材包012 A8102内并收藏到飞机上。 注：随机器材包标注737NG GROUND SUPPORT EQUIPMENT。 第27页

  28. 第三节 反推失效与恢复 ⑵如果从同步锁上拆下了电气插头，在相应的发动机做如下工作： （a）打开风扇整流罩 （b）在左右反推上连接电气插头到同步锁上： 1）对于左反推，连接电气接头D1008 2）对于右反推，连接电气接头D1016 c）在插头和插座上安装保护盖 d）用胶带把插头固定在反推上。 第28页

  29. 第三节 反推失效与恢复 ⑶对于1发，打开如下跳开关并挂安全标签： RowColNumberName B 5 C000276 ENGINE 1 THRUST REVERSER CONT B 7 C01266 ENGINE 1 THRUST REVERSER SYNC LOCK ⑷对于2发，打开如下跳开关并挂安全标签： RowColNumberName C 5 C01267 ENGINE 2 THRUST REVERSER SYNC LOCK C 7 C00277 ENGINE 2 THRUST REVERSER CONT 第29页

  30. 第三节 反推失效与恢复 ⑸从相应的反推手柄上拆下保险丝和反推不工作标牌。 ⑹从P5板REVERSER上拆下不工作标牌。 ⑺在FIM上做相应的故障隔离工作来校正问题。 ⑻关闭风扇整流罩。 第30页
