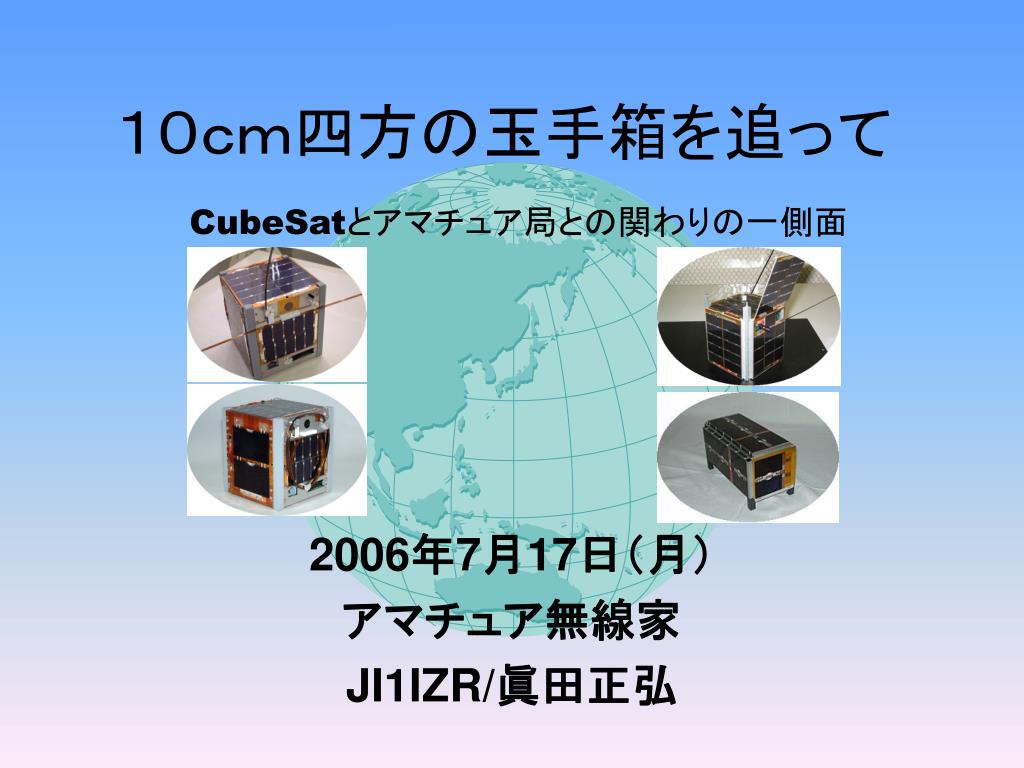

  1. １０ｃｍ四方の玉手箱を追って CubeSatとアマチュア局との関わりの一側面 2006年7月17日（月） アマチュア無線家 JI1IZR/眞田正弘

  2. XI-IV&CUTE-I打ち上げ • 最初の信号受信は海外のアマチュア局 • 最初のパケット受信は日本のアマチュア局 • XI-IV画像データの交換及び集積 • メールでの情報交換 • SRLL用TNCの製作（東工大版とアマチュア局版） • アマチュア局版は１０局が製作及び使用

  3. アマチュア局の利点 • 全国各地に所在（全世界!） • 日本列島の大きさのアンテナ!? • 地球の直径サイズの大きさのアンテナ!?

  4. アマチュア局の利点 • 環境及び設備が個性的 • 運用者も多種多彩 才 • 情報交換による検討 • 撮影画像の解析 • 観測状況の発表（Web) • 最大の関心事は画像

  5. 設備 • 送信系 • 3エレ（9.5dBi：水平偏波）+20W • 7エレ（10.3dBi：回転偏波）+50W • 12エレ（12dBi：回転偏波）+20W • 12エレ（12dBi：回転偏波）+50W • 受信系 • 5エレ（水平偏波：11.6dBi） • 15エレ（回転偏波：12.45dBi） • 20エレ（回転偏波：13.4dBi） • 20エレ（回転偏波：16.4dBi）

  6. 設備 • リグ • FT-736MX、 FT-847、 TS-790+PA、 IC-820、 IC-821、 IC-910、 IC-970 • TNC • TNC-20H、 TNC-22、TNC-220、 TNC-505、 DANET12M • ローテータ • 水平及び垂直、水平のみ • トラッキングソフト • CALSAT32、JAMSAT TrackBox 、Winorb+WoStars

  7. 設備（アンテナ系）

  8. SRLL　TNC

  9. SRLL　TNC

  10. データ交換による利点 • データの効率的取得 • 東西南北、１つのパスの最大活用

  11. データ交換による利点

  12. データ交換による利点

  13. データ交換による利点

  14. データ交換による利点

  15. ネットワーク接続 • 東大管制局からの提案 • データ送付協力の効率化 • アマチュア局の実験協力及び実用化 • GSNの実証実験 • リアルタイムの受信状況確認 • アップリンクコマンドの応答確認

  16. ネットワーク接続（要検討事項） • コンピュータウィルス等への対処 • 限定された者への接続 • ネットワークダウン時の対応 • バックアップサーバ • メッセンジャー等の利用

  17. XI-IVのアップリンクサービス • 日本列島の撮影 • ネットワーク接続の活用 • アップリンクの制御 • 自局アップリンクへの応答の他局による受信

  18. XI-IVのアップリンクサービス（要検討事項） • アップリンク局のコントロールの限界及び効率 • XI-IVに同時アップはできない • FMアナログ衛星と同様の限界 • 同時多重デジタル通信の可能性

  19. 同時多重デジタル通信（夢） • 複数地上局の場合（時分割制御等） • 地上局すべて及び衛星局の同期 • すべての地上局の集中順次制御 • 地上局１つの場合（管制局の遠隔操作等） • コマンド蓄積後の順次送信 • １つの管制局の時分割操作

  20. 同時多重デジタル通信（夢） • 複数地上局の場合（時分割制御等） 同期及び時分割制御

  21. 同時多重デジタル通信（夢） • 地上局１つの場合（管制局の遠隔操作等） 管制局にネット接続

  22. 衛星通信環境の問題点 • 衛星への送信電力 • アリゲータ • アマチュア無線バンド使用区分 • 不法局、違法局 • アマチュア無線の目的の再確認 • 衛星用帯域の確保及び電波資源の逼迫 • 電子タグ（RFID）の４３３MHｚ使用

  23. CubeSatは • 宇宙（そら）飛ぶ玉手箱

  24. ありがとうございました JI1IZR/眞田正弘
