  1. FT870介绍 辉芒微电子有限公司 Fremont Micro Devices, Inc. 代理商：深圳市长远通电子有限公司 地址：深圳市布吉镇半岛苑七栋309室 TEL：0755-61557116 61557118 FAX：0755-89709269 联系人：王胜 13924660875 http://ledpower.b2b.youboy.com Oct, 2008 FMD

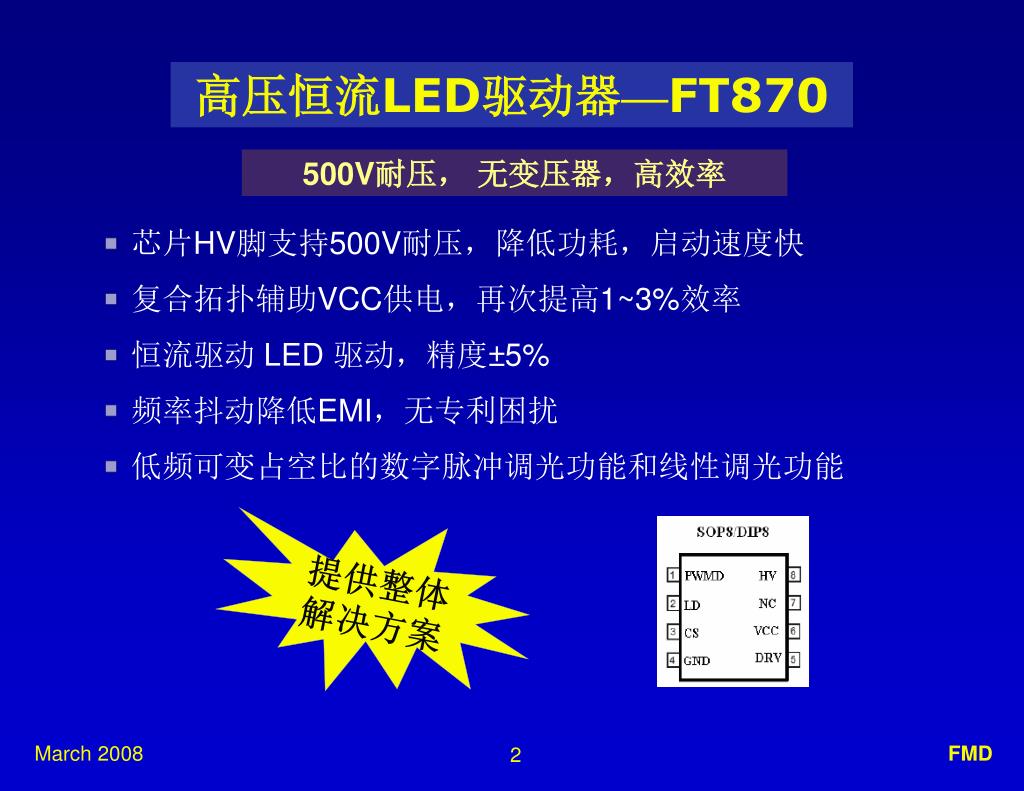

  2. 高压恒流LED驱动器—FT870 500V耐压， 无变压器，高效率 • 芯片HV脚支持500V耐压，降低功耗，启动速度快 • 复合拓扑辅助VCC供电，再次提高1~3%效率 • 恒流驱动 LED 驱动，精度±5% • 频率抖动降低EMI，无专利困扰 • 低频可变占空比的数字脉冲调光功能和线性调光功能 提供整体解决方案 FMD

  3. FT870典型应用 AC整流 PFC 功率输出级 Vcc复合拓扑 辅助供电 效率提升1~3% FMD

  4. FT870-LED应用电路特点 • 非隔离buck拓扑结构，转换效率高。 • 以恒定电流方式驱动LED。 • 填谷式无源PFC校正电路，低成本提高PF值，减小谐波，并节省空间。 • VCC由辅助电感供电，减小芯片供电损耗，提高效率。 • 采用频率抖动模式以减少EMI干扰。 • 设计灵活，扩展性强，可以增加过温保护，过压保护，PWM调光和线性调光功能。 FMD

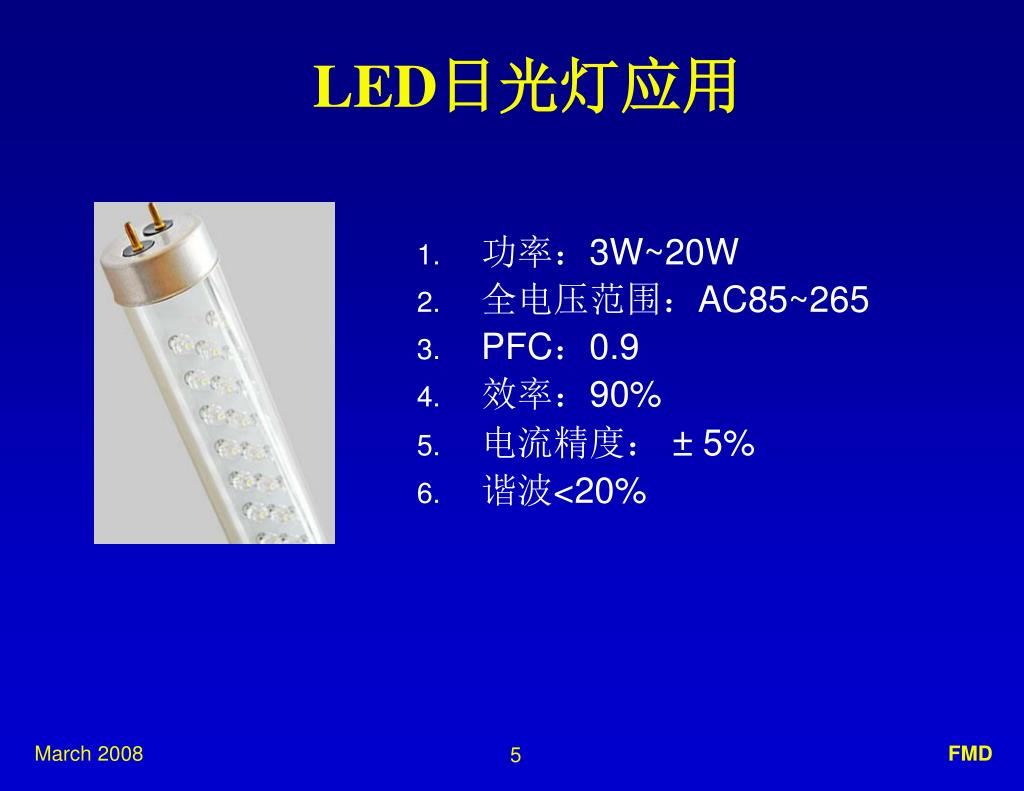

  5. LED日光灯应用 • 功率：3W~20W • 全电压范围：AC85~265 • PFC：0.9 • 效率：90% • 电流精度： ±5% • 谐波<20% FMD

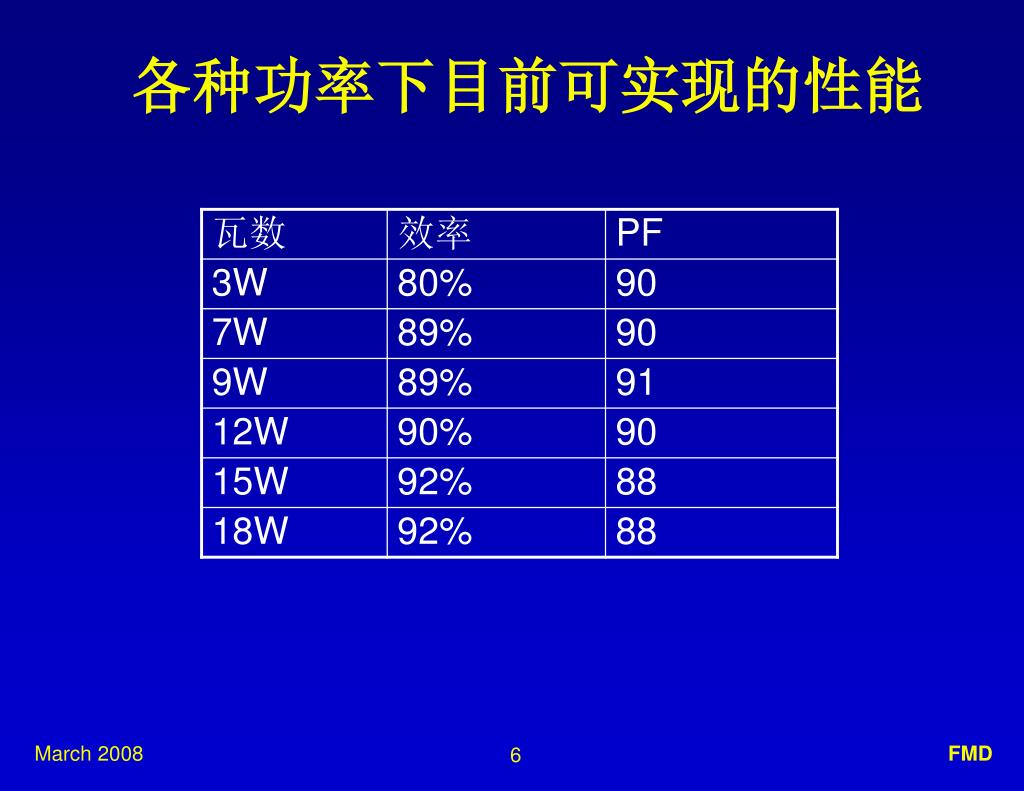

  6. 各种功率下目前可实现的性能 FMD

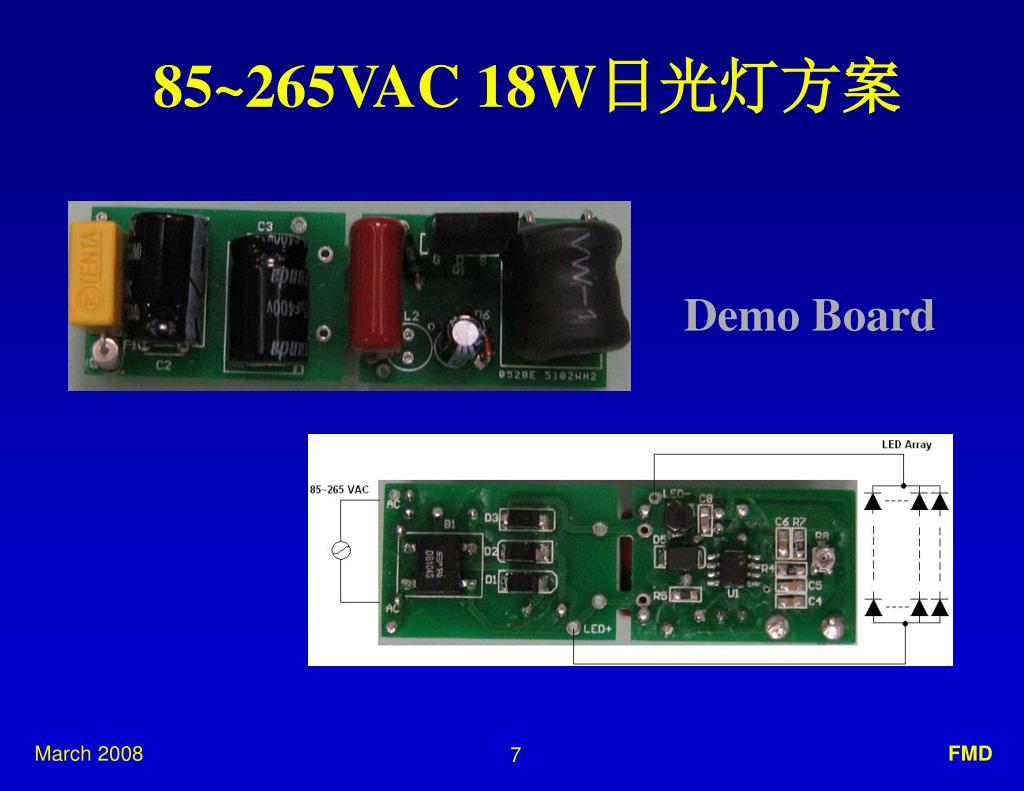

  7. 85~265VAC 18W日光灯方案 Demo Board FMD

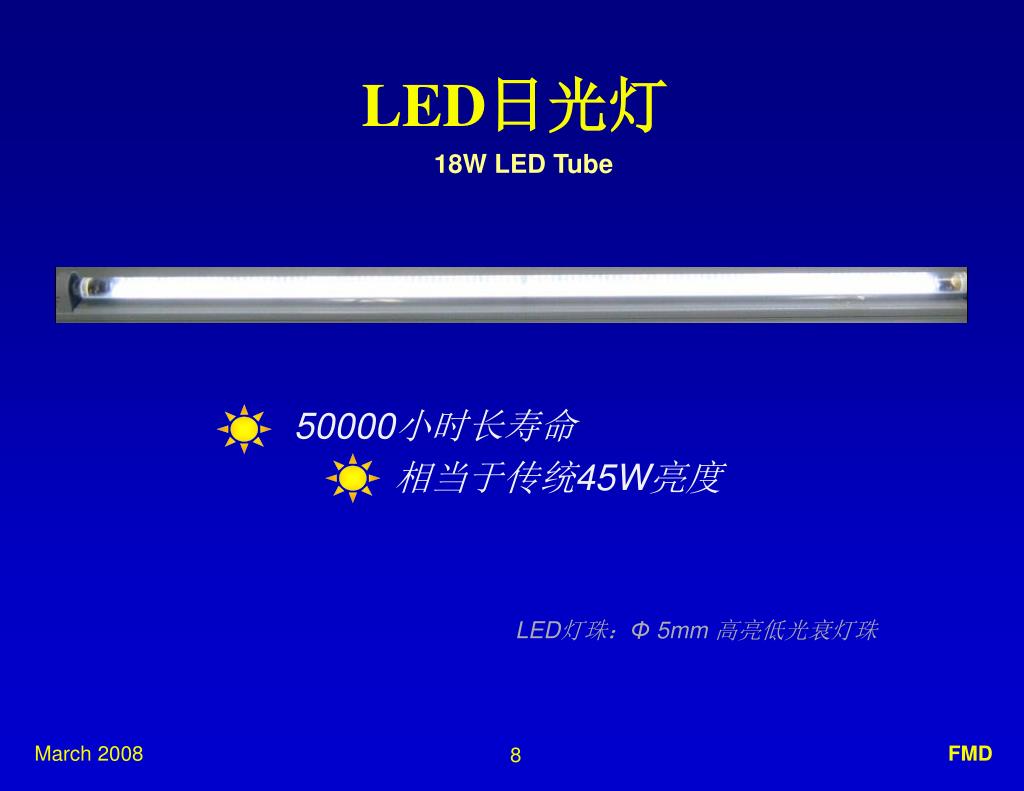

  8. LED日光灯 18WLED Tube 50000小时长寿命 相当于传统45W亮度 LED灯珠：Φ 5mm 高亮低光衰灯珠 FMD

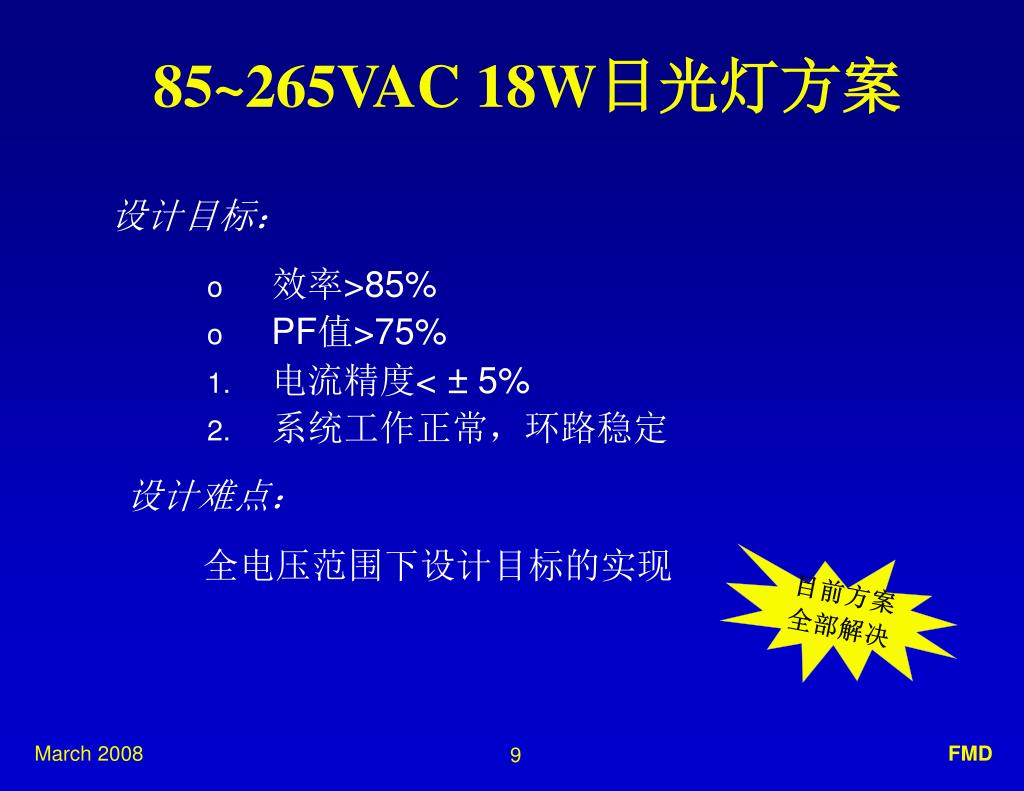

  9. 85~265VAC 18W日光灯方案 设计目标： • 效率>85% • PF值>75% • 电流精度< ±5% • 系统工作正常，环路稳定 设计难点： 全电压范围下设计目标的实现 目前方案 全部解决 FMD

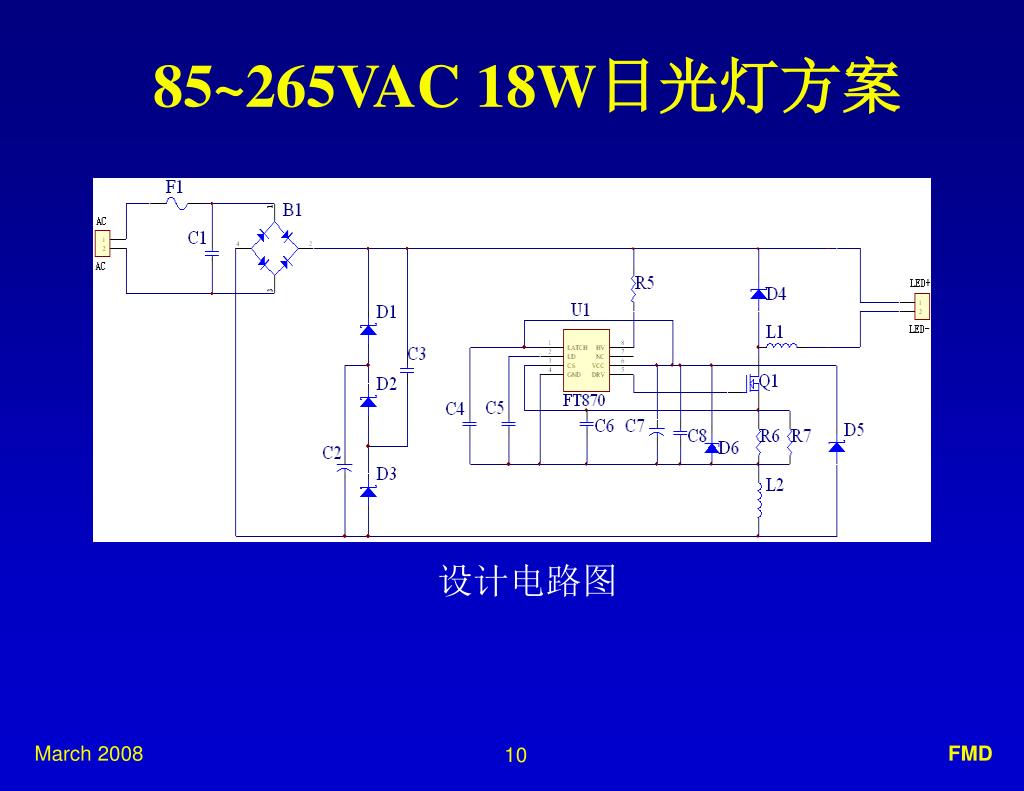

  10. 85~265VAC 18W日光灯方案 设计电路图 FMD

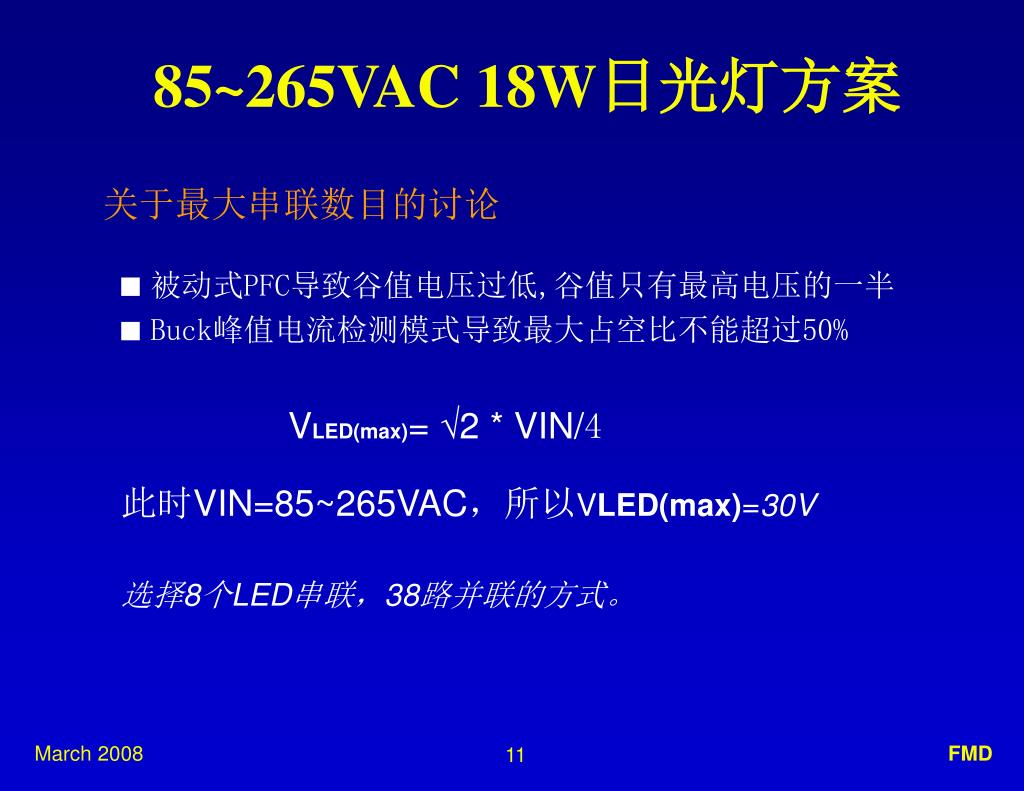

  11. 85~265VAC 18W日光灯方案 关于最大串联数目的讨论 ■ 被动式PFC导致谷值电压过低,谷值只有最高电压的一半 ■ Buck峰值电流检测模式导致最大占空比不能超过50% VLED(max)= √2 *VIN/4 此时VIN=85~265VAC，所以VLED(max)=30V 选择8个LED串联，38路并联的方式。 FMD

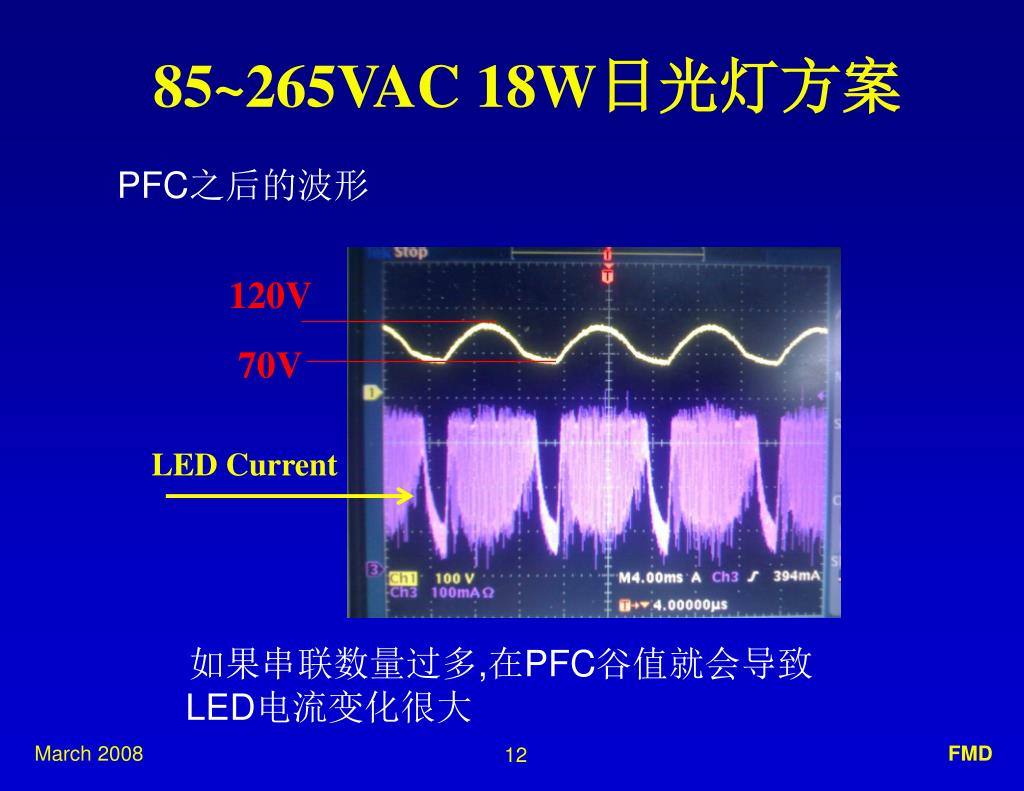

  12. 85~265VAC 18W日光灯方案 PFC之后的波形 120V 70V LED Current 如果串联数量过多,在PFC谷值就会导致LED电流变化很大 FMD

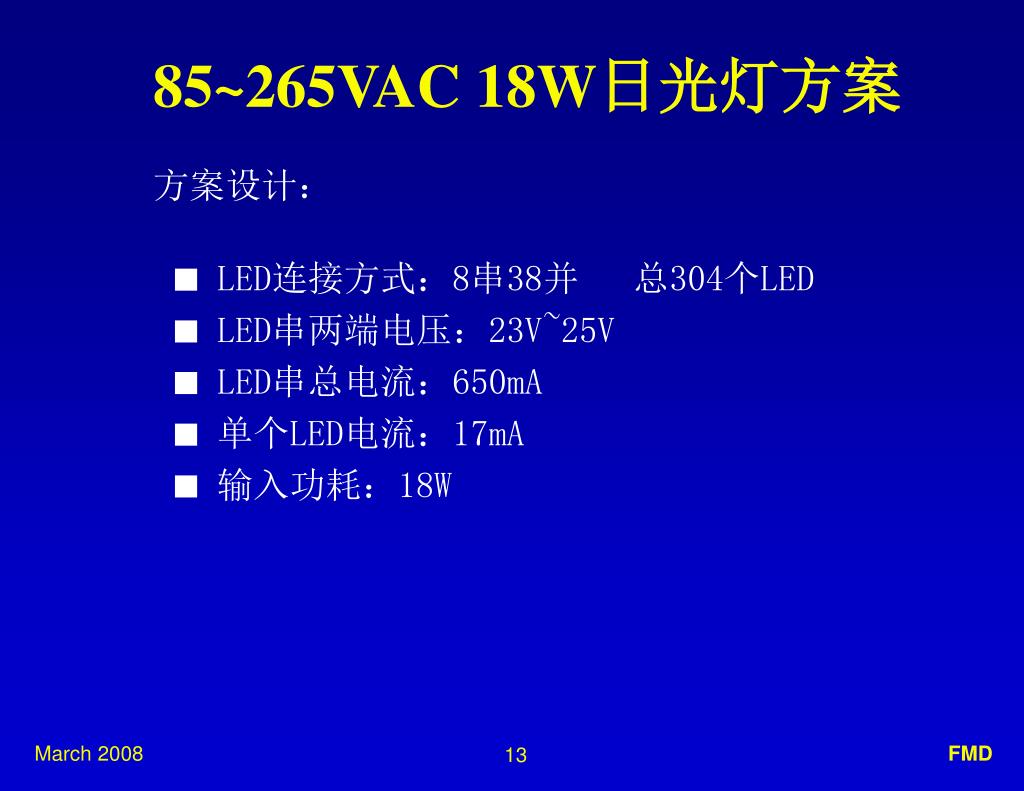

  13. 85~265VAC 18W日光灯方案 方案设计： ■LED连接方式：8串38并 总304个LED ■LED串两端电压：23V~25V ■LED串总电流：650mA ■单个LED电流：17mA ■输入功耗：18W FMD

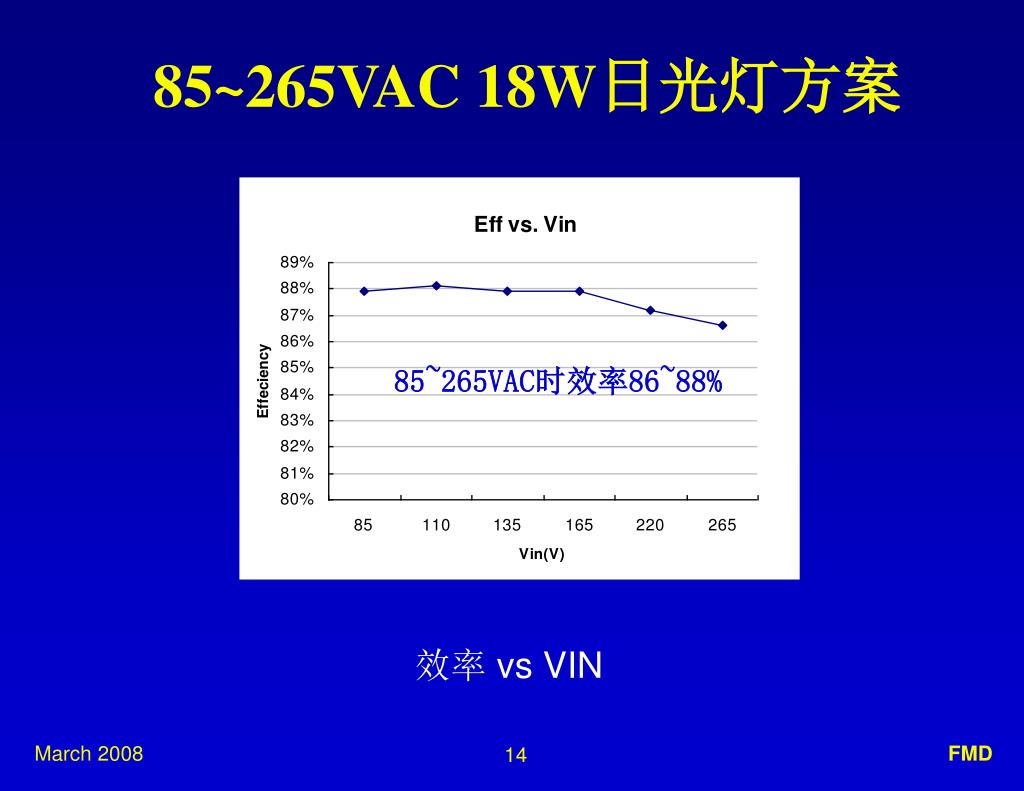

  14. 85~265VAC 18W日光灯方案 85~265VAC时效率86~88% 效率 vs VIN FMD

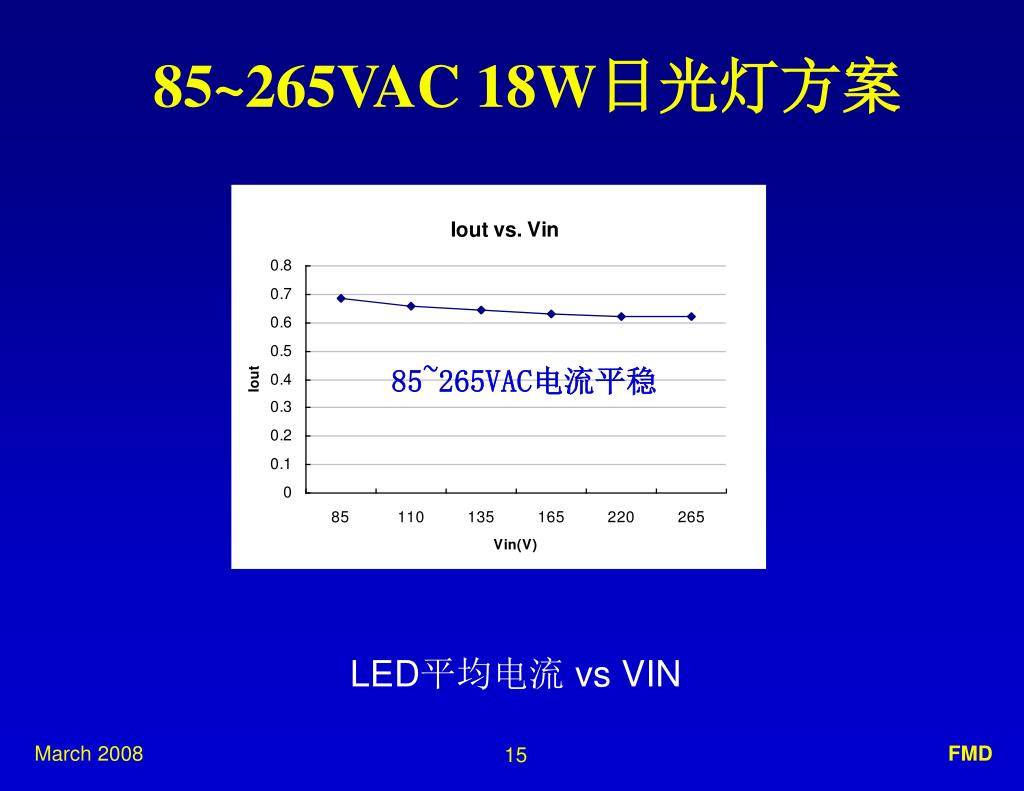

  15. 85~265VAC 18W日光灯方案 85~265VAC电流平稳 LED平均电流 vs VIN FMD

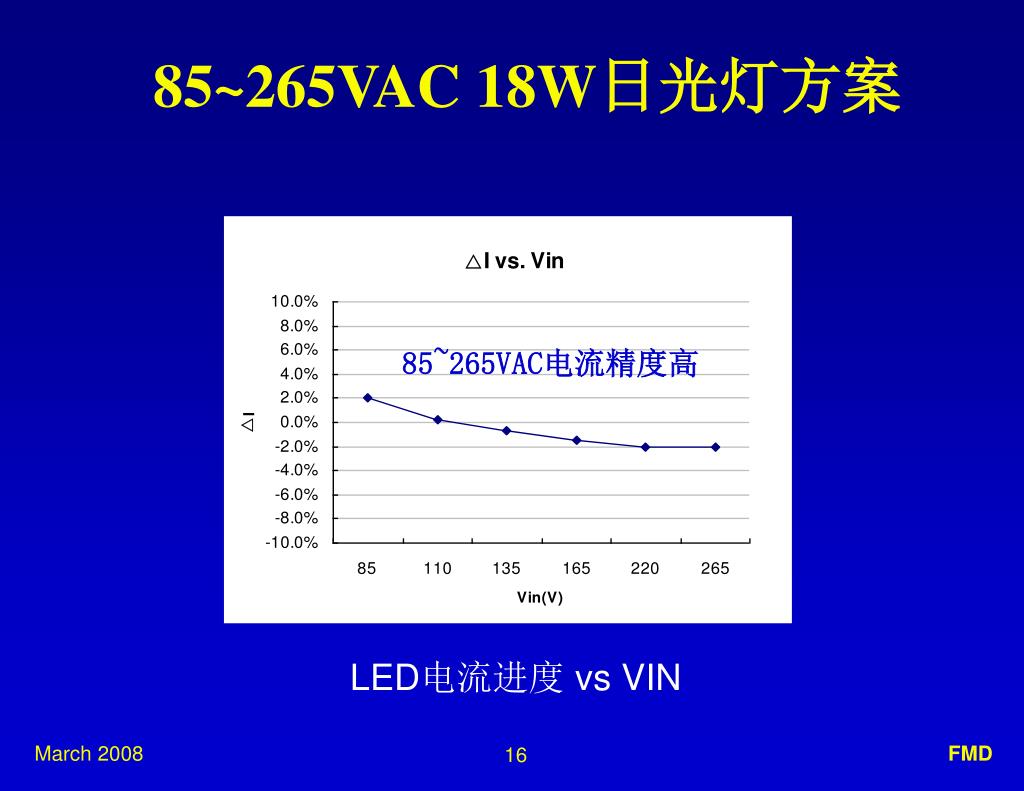

  16. 85~265VAC 18W日光灯方案 85~265VAC电流精度高 LED电流进度 vs VIN FMD

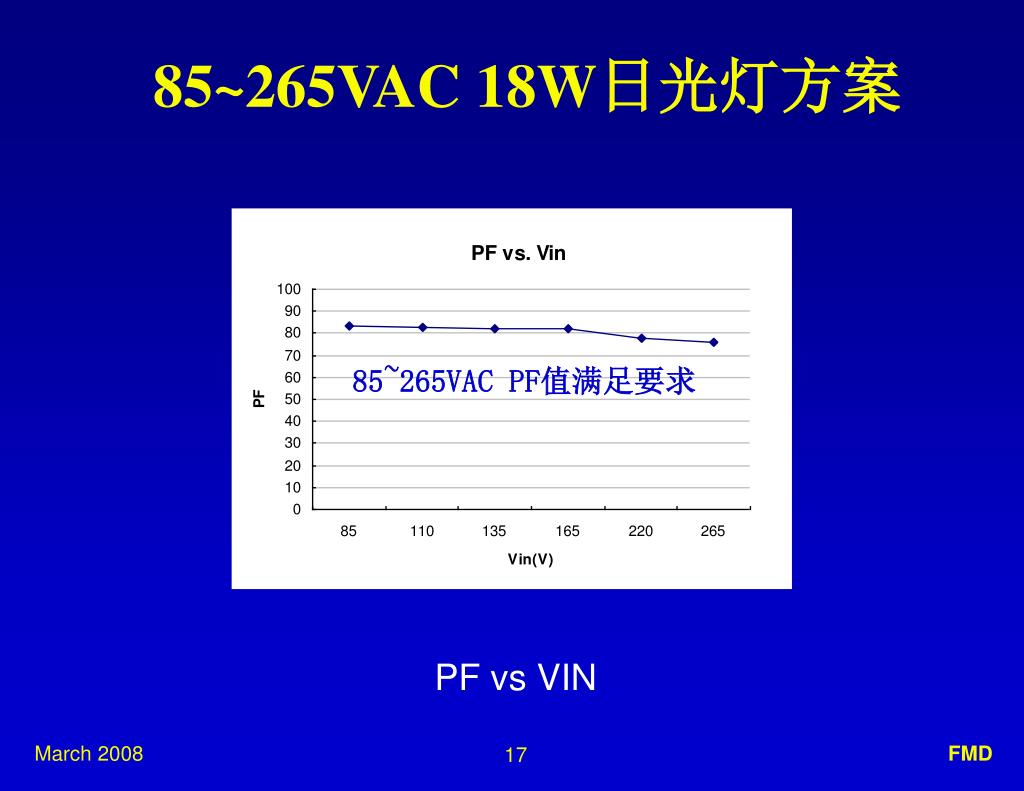

  17. 85~265VAC 18W日光灯方案 85~265VACPF值满足要求 PFvs VIN FMD

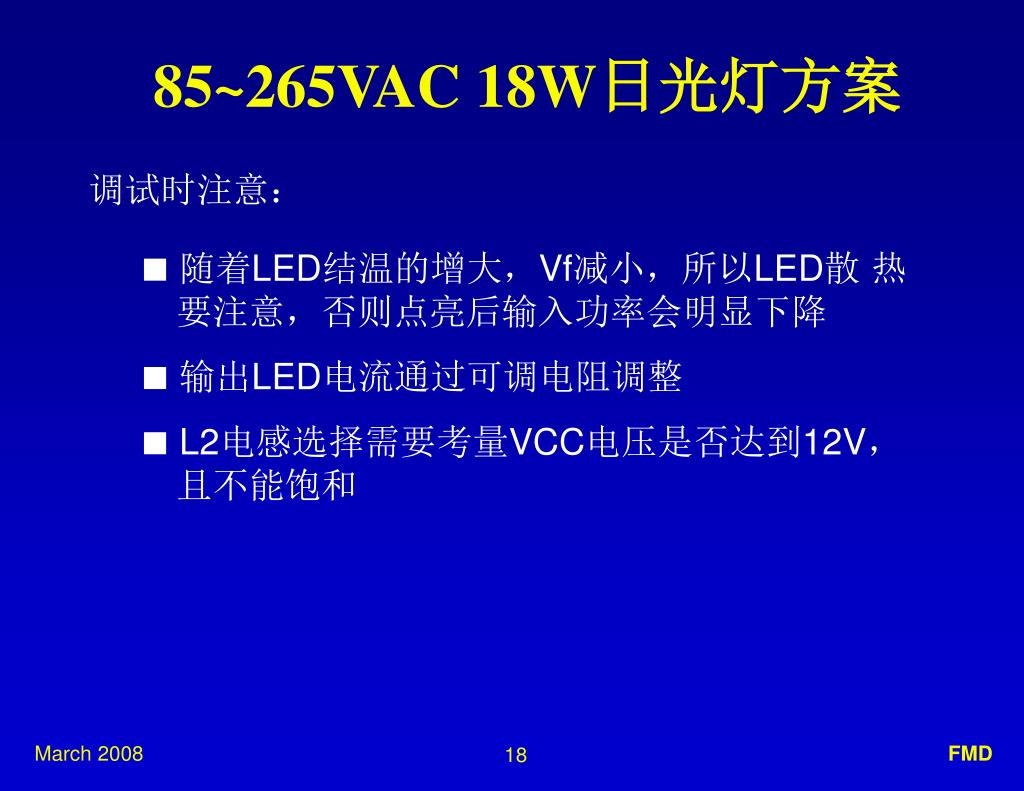

  18. 85~265VAC 18W日光灯方案 调试时注意： ■ 随着LED结温的增大，Vf减小，所以LED散 热要注意，否则点亮后输入功率会明显下降 ■ 输出LED电流通过可调电阻调整 ■ L2电感选择需要考量VCC电压是否达到12V，且不能饱和 FMD

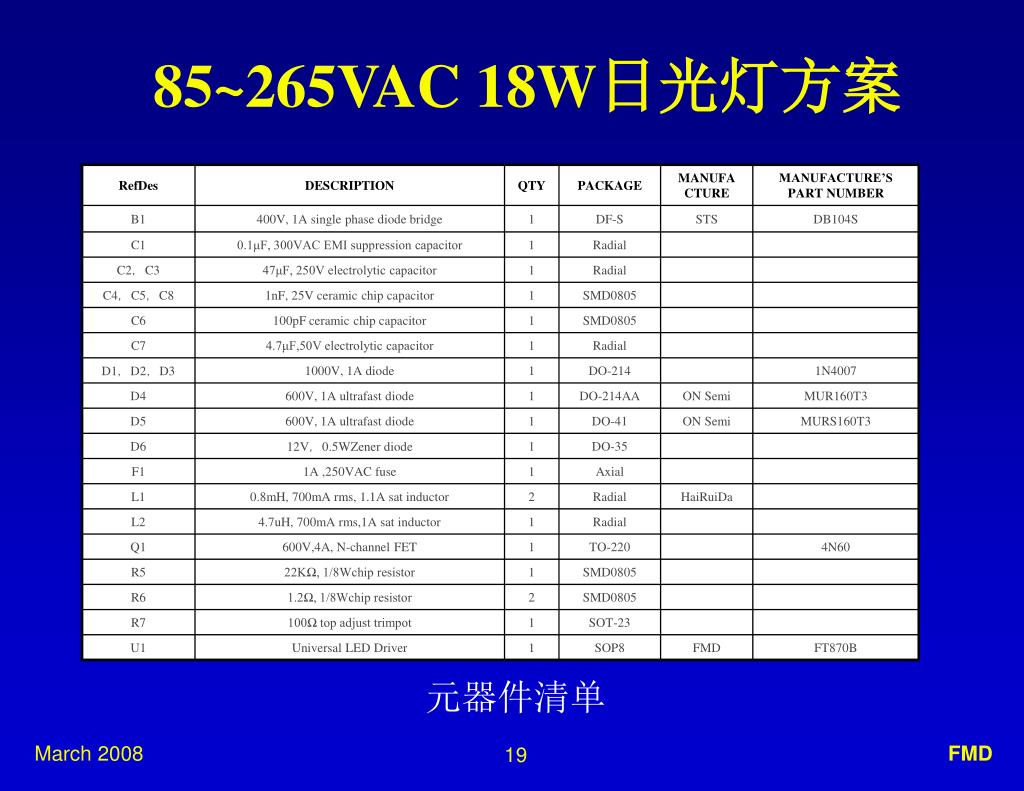

  19. 85~265VAC 18W日光灯方案 元器件清单 FMD

  20. 日光灯实用案例 FMD
